Launch Creader VII+, Creader VIII - Príručka rýchleho spustenia čítačky kódov automobilov

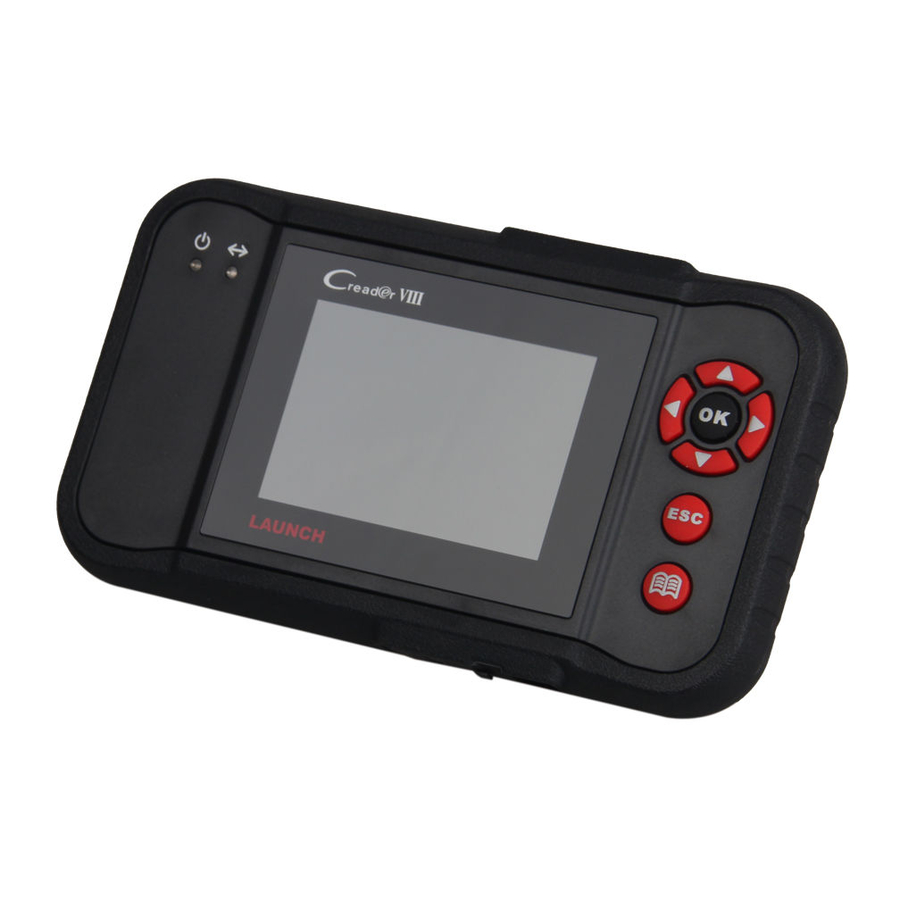

O Creader VII+ / Creader VIII

Creader VIII má rovnaký vzhľad ako Creader VII+. Tu uvádzame iba Creader VII+ ako príklad.

Č.	Názov	Popis
1	Indikátor napájania	Rozsvieti sa, keď je Creader VII+ napájaný.
2	Indikátor komunikácie	Bude blikať, keď Creader VII+ komunikuje s ECU.
3	LCD	Zobrazuje výsledky testov.
4		Presúva kurzor nahor alebo nadol pre výber.
		Presúva kurzor doľava alebo doprava pre výber; Alebo otočí stránku nahor alebo nadol, keď sa zobrazuje viac ako jedna stránka.
		Potvrdzuje výber (alebo akciu) zo zoznamu ponúk.
		Ukončí aktuálny program alebo sa vráti na predchádzajúcu obrazovku; alebo potvrdí zobrazenie vybraného dátového toku v Data Stream (Dátový tok).
		Na načítanie DTC v databáze.
5	USB port	Na pripojenie k PC na nahrávanie dát alebo aktualizáciu zariadenia.
6	TF card slot (slot pre TF kartu)	Vložte doň TF kartu na čítanie alebo zápis dát/súborov uložených na TF karte.
7	OBD-16 connector (OBD-16 konektor)	Na pripojenie k DLC (Data Link Connector) vozidla prostredníctvom diagnostického kábla.

LAUNCH

Ako aktualizovať Creader VII+ / Creader VIII

Postupujte podľa krokov uvedených nižšie na registráciu a aktualizáciu:

1. Prejdite na http://mycar.x431.com/pad/landingPageIndexCrv.action a kliknite na ikonu Updating Tool Download (Stiahnuť nástroj na aktualizáciu). Pozri obrázok 1.
   Poznámka: Creader VIII zdieľa rovnakú URL adresu ako Creader VII+.

   Obrázok 1

2. Stiahnite a nainštalujte Creader VII+ / Creader VIII Update Tool (iba pod operačným systémom Windows XP a Window 7) a po inštalácii spustite program, zobrazí sa obrazovka podobná obrázku 2:

   Obrázok 2

3. Na obrázku 2 zadajte Product Serial Number (Sériové číslo produktu), ktoré sa nachádza na zadnej strane Creader VII+ / Creader VIII.
4. Po zadaní sériového čísla kliknite na Update (Aktualizovať) pre prechod na stránku registrácie. Zadajte nasledujúce informácie a kliknite na Submit (Odoslať) (pozri obrázok 3).

   Obrázok 3
   (Ak potrebujete Register Code (Registračný kód), pozrite si kroky 5~8.)
   (Ak máte Register Code (Registračný kód), prejdite priamo na krok 9.)
5. Register Code (Registračný kód) nájdete vo svojom Creader VII+ / Creader VIII. Pripojte jeden koniec dodaného USB kábla k Creader VII+ / Creader VIII a druhý koniec k počítaču.
6. Po zapnutí Creader VII+ / Creader VIII a vstupe na hlavnú obrazovku ponuky presuňte zvýrazňovací panel na ikonu Help (Pomocník) (pozri obrázok 4) a stlačte tlačidlo .

   Obrázok 4
7. Vyberte Tool Information (Informácie o nástroji) (pozri obrázok 5) a stlačte tlačidlo pre vstup.

   Obrázok 5

8. Register Code (Registračný kód) zobrazený na obrázku 6 je Register Code (Registračný kód) potrebný v kroku 4.

   Obrázok 6
   (Vráťte sa ku kroku 4 a zadajte Register Code (Registračný kód) a potom pokračujte)
9. Nainštalujte TF kartu z nástroja do dodaného USB adaptéra TF karty a vložte ho do USB portu počítača.
10. Znova otvorte nástroj na aktualizáciu Creader VII+ / Creader VIII, vyberte aktualizácie, ktoré chcete vykonať, alebo kliknite na "Select All" (Vybrať všetko) a potom kliknite na Download (Stiahnuť) pre spustenie sťahovania. Pozri obrázok 7.

    Obrázok 7
11. Po dokončení všetkých krokov znova vložte TF kartu do nástroja a napájajte nástroj pomocou USB kábla alebo pomocou OBD II kábla (jeden koniec do OBD II konektora Creader VII+ / Creader VIII a druhý koniec do DLC vozidla). Na obrazovke sa zobrazí dialógové okno (Poznámka: Ak sú aktualizované iba diagnostické softvéry a v obrázku 7 nie sú stiahnuté žiadne balíčky firmvéru, toto okno sa nezobrazí) s výzvou na aktualizáciu (pozri obrázok 8), vyberte OK pre pokračovanie.

    Obrázok 8

12. Proces registrácie je teraz dokončený, váš Creader VII+ / Creader VIII je teraz pripravený na použitie (pozri obrázok 9).

    Obrázok 9

Poznámka: Všetky obrázky uvedené v tomto dokumente slúžia len na referenčné a demonštračné účely a táto Príručka rýchleho spustenia sa môže zmeniť bez predchádzajúceho upozornenia.
