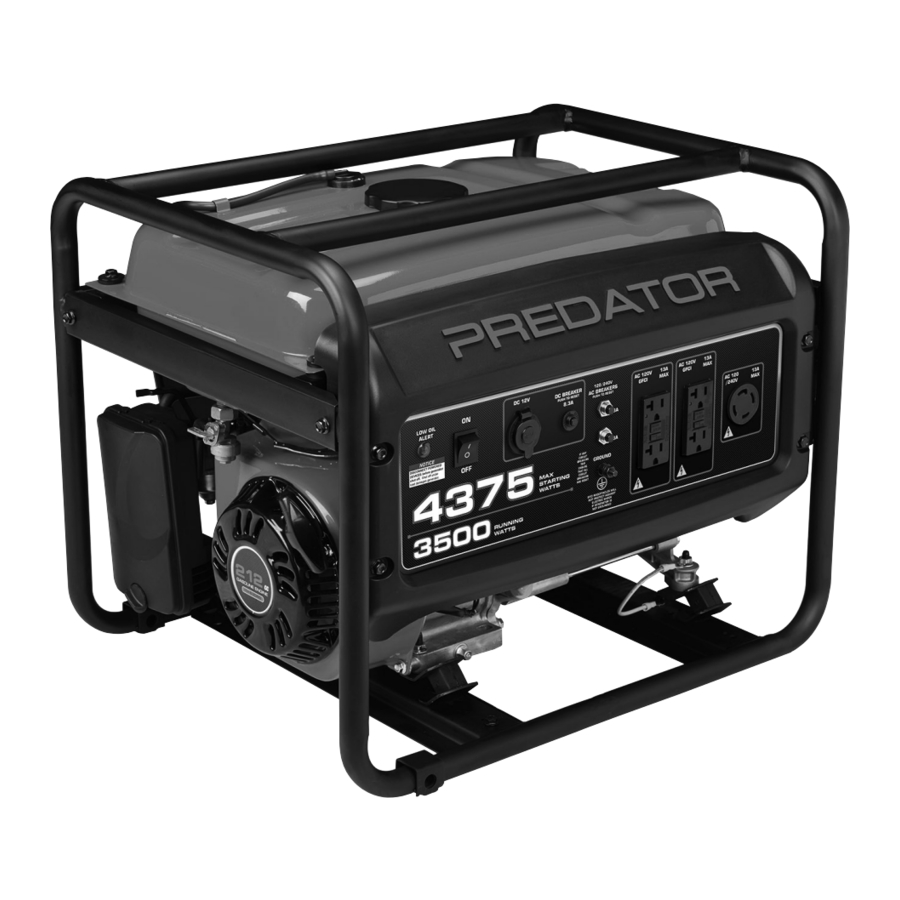

Manuali i gjeneratorit portativ Predator 4375 Watt

UDHËZIME TË RËNDËSISHME PËR SIGURINË

RUANI KËTO UDHËZIME
Ky manual përmban udhëzime të rëndësishme që duhen ndjekur gjatë instalimit dhe mirëmbajtjes së gjeneratorit dhe çdo baterie.

SIMBOLET DHE PËRKUFIZIMET E KUJDESIT
	Ky është simboli i alarmit të sigurisë. Përdoret për t'ju paralajmëruar për rreziqet e mundshme të lëndimit personal. Bindjuni të gjitha mesazheve të sigurisë që ndjekin këtë simbol për të shmangur lëndime të mundshme ose vdekje.
	Tregon një situatë të rrezikshme e cila, nëse nuk shmanget, do të rezultojë në vdekje ose lëndim serioz.
	Tregon një situatë të rrezikshme e cila, nëse nuk shmanget, mund të rezultojë në vdekje ose lëndim serioz.
	Tregon një situatë të rrezikshme e cila, nëse nuk shmanget, mund të rezultojë në lëndim të lehtë ose të moderuar.
	Adresohen praktikat që nuk lidhen me lëndime personale.

Masa paraprake për vendosjen

1. Kjo njësi duhet të instalohet në mënyrë që aksesi të jetë i kufizuar vetëm për personelin e kualifikuar të shërbimit, të cilët janë udhëzuar për arsyet e kufizimeve të aplikuara në vendndodhje dhe për çdo masë paraprake që duhet të merret. Aksesi do të jetë përmes përdorimit të një vegle të veçantë, ose kyç dhe çelës, ose mjete të tjera sigurie dhe do të kontrollohet nga autoriteti përgjegjës për vendndodhjen.
2. Karburanti dhe avujt e benzinës janë të ndezshëm dhe potencialisht shpërthyes. Përdorni procedura të duhura për ruajtjen dhe trajtimin e karburantit. Mos ruani karburant ose materiale të tjera të ndezshme afër.
3. Mbani afër disa shuarës zjarri të klasit ABC.
4. Funksionimi i këtij pajisje mund të krijojë shkëndija që mund të shkaktojnë zjarre rreth bimësisë së thatë. Mund të kërkohet një arrestues shkëndijash. Operatori duhet të kontaktojë agjencitë lokale të zjarrfikësve për ligjet ose rregulloret që lidhen me kërkesat e parandalimit të zjarrit.
5. Vendoseni dhe përdoreni vetëm në një sipërfaqe të sheshtë, të niveluar, dhe të ajrosur mirë.
6. Të gjitha lidhjet dhe tubat nga gjeneratori në ngarkesë duhet të instalohen vetëm nga elektricistë të trajnuar dhe të licencuar, dhe në përputhje me të gjitha kodet dhe standardet elektrike lokale, shtetërore dhe federale, dhe rregullore të tjera ku është e aplikueshme.
7. Lidhjet për energji gatishmërie në një sistem elektrik ndërtese duhet të bëhen nga një elektricist i kualifikuar. Lidhja duhet të izolojë energjinë e gjeneratorit nga energjia e shërbimeve komunale dhe duhet të jetë në përputhje me të gjitha ligjet dhe kodet elektrike të aplikueshme.
8. Vishni syze sigurie të miratuara nga ANSI, doreza pune të rënda dhe maskë pluhuri/respirator gjatë instalimit.
9. Përdorni vetëm lubrifikantë dhe karburant të rekomanduar në këtë manual.
10. Lidhjet e pahijshme në një sistem elektrik ndërtese mund të lejojnë që rryma elektrike nga gjeneratori të kthehet në linjat e shërbimeve komunale. Një kthim i tillë mund të elektrizojë punëtorët e kompanisë së shërbimeve komunale ose të tjerët që kontaktojnë linjat gjatë një ndërprerjeje të energjisë, dhe gjeneratori mund të shpërthejë, digjet ose të shkaktojë zjarre kur rikthehet energjia e shërbimeve komunale. Konsultohuni me kompaninë e shërbimeve komunale dhe një elektricist të kualifikuar nëse keni ndërmend të përdorni gjeneratorin për energji rezervë.
11. Mos e përdorni gjeneratorin para tokëzimit. Gjeneratori duhet të jetë i tokëzuar në përputhje me të gjitha kodet dhe standardet elektrike përkatëse përpara përdorimit.

Masa paraprake për përdorimin

1.

   RREZIK NGA MONOKSIDI I KARBONIT
   Përdorimi i një gjeneratori brenda mund t'ju VRASE NË MINUTA.
   Shkarkimi i gjeneratorit përmban monoksid karboni. Ky është një helm që nuk mund ta shihni ose nuhasni.

   ASNJËHERË mos e përdorni brenda një shtëpie ose garazhi EDHE NËSE dyert dhe dritaret janë të hapura.


   Përdoreni vetëm JASHTË dhe larg nga dritaret, dyert dhe ventilimet.

Masa paraprake për servisimin

1. Përpara servisimit, mirëmbajtjes ose pastrimit:
   1. Shkëputni të gjitha pajisjet nga gjeneratori.
   2. Kthejeni çelësin e motorit në pozicionin "OFF" (fikur).
   3. Lëreni motorin të ftohet plotësisht.
   4. Pastaj, hiqni kapakun e kandeles nga kandela.
2. Mbajini të gjitha mbrojtëset e sigurisë në vend dhe në gjendje të duhur pune. Mbrojtëset e sigurisë përfshijnë shurdhuesin, pastruesin e ajrit, mbrojtëset mekanike dhe mburojat e nxehtësisë, ndër mbrojtëset e tjera.
3. Sigurohuni që çelësi i motorit të jetë në pozicionin "OFF" (fikur) përpara se të lëvizni gjeneratorin dhe përpara se të kryeni ndonjë procedurë servisimi, mirëmbajtjeje ose pastrimi në njësi.
4. Mbajeni të gjithë pajisjen elektrike të pastër dhe të thatë. Zëvendësoni çdo tel ku izolimi është i plasaritur, i prerë, i gërryer ose i degraduar ndryshe. Zëvendësoni terminalet që janë të konsumuara, të zbardhura ose të korroduara. Mbajini terminalet të pastra dhe të shtrënguara.
5. Mos ndryshoni ose rregulloni asnjë pjesë të pajisjes ose motorit të saj që është vulosur nga prodhuesi ose shpërndarësi. Vetëm një teknik i kualifikuar i shërbimit mund të rregullojë pjesët që mund të rrisin ose ulin shpejtësinë e rregulluar të motorit.
6. Vishni syze sigurie të miratuara nga ANSI, doreza pune të rënda dhe maskë pluhuri/respirator gjatë servisimit.
7. Mbani etiketat dhe pllakat e emrit në pajisje. Këto mbajnë informacione të rëndësishme. Nëse nuk lexohen ose mungojnë, kontaktoni Harbor Freight Tools për një zëvendësim.
8. Bëni servisimin e pajisjes nga një person i kualifikuar për riparime duke përdorur vetëm pjesë zëvendësuese identike. Kjo do të sigurojë që siguria e pajisjes të mbahet. Mos provoni asnjë procedurë servisimi ose mirëmbajtjeje që nuk shpjegohet në këtë manual ose ndonjë procedurë për të cilën nuk jeni i sigurt për aftësinë tuaj për ta kryer në mënyrë të sigurt ose korrekte.
9. Ruani pajisjet jashtë mundësive të fëmijëve.
10. Ndiqni mirëmbajtjen e planifikuar të motorit dhe pajisjeve.

Mbrojtja GFCI:
Ky gjenerator është i pajisur me dy priza 3-Prong, duplex 120 V të ndërprerësit të qarkut të defektit të tokës (GFCI). Këto dalje ofrojnë mbrojtje shtesë nga rreziku i goditjes elektrike. Nëse zëvendësimi i prizave bëhet i nevojshëm, përdorni vetëm pjesë zëvendësuese identike që përfshijnë mbrojtjen GFCI.

Rimbushja me karburant:

1. Mos e rimbushni rezervuarin e karburantit ndërsa motori është duke punuar ose është i nxehtë.
2. Mos pini duhan, ose mos lejoni shkëndija, flakë, ose burime të tjera ndezjeje rreth pajisjes, veçanërisht kur karburanti po mbushet.
3. PËR TË PARANDALUAR RRJEDHJEN E KARBURANTIT DHE RREZIKUN E ZJARRIT, Mos e mbushni tepër me karburant. Mbushni me karburant sipas informacionit të nivelit të karburantit nën grafikun e specifikimeve për modelin tuaj.
4. Mos e mbushni rezervuarin e karburantit deri në majë. Lini pak hapësirë që karburanti të zgjerohet sipas nevojës.
5. Rimbushni karburantin vetëm në një zonë të ajrosur mirë.
6. Fshini çdo karburant të derdhur dhe lëreni tepricën të avullohet përpara se të ndizni motorin. Për të parandaluar ZJARRIN, mos e ndizni motorin ndërsa era e karburantit varet në ajër.

Përshkrimi Funksional

Specifikimet

Sistemi i kontrollit të emetimeve për motorin e këtij gjeneratori është i garantuar për standardet e përcaktuara nga Agjencia e Mbrojtjes së Mjedisit të SHBA-së.

Komponentët dhe Kontrollet

Më poshtë janë përshkrimet e kontrolleve në panelin e energjisë. Gjeneratori juaj ka fole për të furnizuar produktet tuaja me energji me ndërprerës qarku për të mbrojtur rrjedhën e tensionit.

Lidhni veglat dhe pajisjet vetëm në prizën (120 volt ose 240 volt) që është e pajtueshme me karakteristikat elektrike dhe kapacitetet e vlerësuara të veglave dhe pajisjeve që përdoren.

3. Ndërprerësit e Qarkut: Ndërprerësi i qarkut mbron gjeneratorin nga mbingarkesa. Vlerësimi i ndërprerësit dhe ngarkesa që ai mbron janë shënuar pranë ndërprerësit. Nëse ndonjë nga ndërprerësit e qarkut aktivizohet, gjeneratori do të ndalojë prodhimin e energjisë elektrike. Nëse kjo ndodh, shkëputni të gjitha ngarkesat nga gjeneratori. Lëreni gjeneratorin të ftohet. Pastaj, shtypni ndërprerësin e qarkut të aktivizuar, rindizni motorin dhe ri-bashkangjitni ngarkesat.

4. Prizë 12 VDC: Prizë 12 VDC siguron një burim energjie për artikujt 12 volt DC.

5. Terminali i Tokëzimit: Përpara çdo përdorimi, vendosni lidhjen e telit të tokëzimit (nuk përfshihet) në terminalin e tokëzimit për të tokëzuar siç duhet gjeneratorin.

   Referojuni Tokëzimit për udhëzime mbi tokëzimin e gjeneratorit.

Konfigurimi/Montimi Fillestar i Veglës

Lexoni seksionin E PLOTË TË RËNDËSISHËM TË INFORMACIONIT TË SIGURISË në fillim të këtij manuali, duke përfshirë të gjithë tekstin nën nëntitujt aty para konfigurimit ose përdorimit të këtij produkti.

PËR TË PARANDALUAR LËNDIME SERIOZE:
Funksiononi vetëm me një arrestues të duhur shkëndijash të instaluar.
Funksionimi i këtij pajisjeje mund të krijojë shkëndija që mund të ndezin zjarre rreth bimësisë së thatë. Mund të kërkohet një arrestues shkëndijash. Operatori duhet të kontaktojë agjencitë lokale të zjarrit për ligjet ose rregulloret që lidhen me kërkesat e parandalimit të zjarrit.

Në lartësi të mëdha, karburatori, rregullatori dhe çdo pjesë tjetër e motorit që kontrollon raportin karburant-ajër do të duhet të rregullohen nga një mekanik i kualifikuar për të lejuar përdorimin efikas në lartësi të mëdha dhe për të parandaluar dëmtimin e motorit dhe çdo pajisje tjetër të përdorur me këtë produkt.

Shënim: Për informacion shtesë në lidhje me pjesët e listuara në faqet e mëposhtme, referojuni Diagramit të Montimit pranë fundit të këtij manuali.

Tokëzimi

Gjeneratori duhet të jetë i tokëzuar siç duhet përpara përdorimit. Bëjeni njësinë të tokëzohet nga një elektricist i kualifikuar nëse nuk jeni i kualifikuar për ta bërë këtë.

Për të tokëzuar gjeneratorin, lidhni një tel tokëzimi #6 AWG (nuk përfshihet) nga terminali i tokëzimit në panelin e kontrollit në një shufër tokëzimi (nuk përfshihet) që është futur të paktën 24 inç thellë në tokë. Shufra e tokëzimit duhet të jetë një shufër bakri ose bronzi e futur në tokë (elektrodë) e cila mund të tokëzojë në mënyrë adekuate gjeneratorin.

Ekziston një përcjellës i përhershëm midis dredhave të statorit të gjeneratorit portativ dhe kornizës.

Prizat GFCI nuk do të mbrojnë nga goditja elektrike nëse gjeneratori nuk është i tokëzuar.

NJOFTIM: Ky gjenerator nuk është menduar për të furnizuar me energji pajisje elektronike të ndjeshme pa shtuar një kondicioner linje dhe mbrojtës nga rryma të papritura (të dyja nuk përfshihen). Pajisjet elektronike të ndjeshme përfshijnë, por nuk kufizohen në, pajisje audio/video, disa televizorë, kompjuterë dhe printerë. Pajisjet elektronike të ndjeshme duhet të funksionojnë në gjeneratorë të miratuar të tipit inverter ose gjeneratorë me valë të pastër sinusoidale.

Shënim: Kompleti i rrotave, #68531 (shitet veçmas) mund të përdoret me këtë gjenerator.

Funksionimi në Lartësi të Mëdha mbi 3000 këmbë

PËR TË PARANDALUAR LËNDIME SERIOZE NGA ZJARRI:
Ndiqni udhëzimet në një zonë të ajrosur mirë larg burimeve të ndezjes. Nëse motori është i nxehtë nga përdorimi, fikeni motorin dhe prisni që ai të ftohet përpara se të vazhdoni. Mos pini duhan.

NJOFTIM: Garancia është e pavlefshme nëse nuk bëhen rregullimet e nevojshme për përdorimin në lartësi të mëdha.

Në lartësi të mëdha, karburatori, rregullatori dhe çdo pjesë tjetër e motorit që kontrollon raportin karburant-ajër do të duhet të rregullohen nga një mekanik i kualifikuar për të lejuar përdorimin efikas në lartësi të mëdha dhe për të parandaluar dëmtimin e motorit dhe çdo pajisje tjetër të përdorur me këtë produkt. Sistemi i karburantit në këtë motor mund të ndikohet nga funksionimi në lartësi më të mëdha. Funksionimi i duhur mund të sigurohet duke instaluar një komplet lartësie në lartësi më të larta se 3000 ft mbi nivelin e detit. Në lartësi mbi 8000 ft, motori mund të përjetojë ulje të performancës, madje edhe me xhetin kryesor të duhur. Funksionimi i këtij motori pa u instaluar kompleti i duhur i lartësisë mund të rrisë emetimet e motorit dhe të zvogëlojë ekonominë dhe performancën e karburantit. Kompleti duhet të instalohet nga një mekanik i kualifikuar.

1. Fikeni motorin.
2. Mbyllni valvulën e karburantit.
3. Zhvendosni mënjanë kutinë e pastruesit të ajrit për të lejuar aksesin në karburator:
   1. Lirojeni pullën dhe hiqni kapakun e pastruesit të ajrit.
   2. Hiqni filtrin e shkumës dhe pllakën devijuese.
   3. Hiqni arrat për të lejuar kutinë e pastruesit të ajrit të zhvendoset mënjanë.
4. Vendosni një tas poshtë filxhanit të karburantit për të kapur çdo karburant të derdhur.
5. Zgjidhni vidhat që mbajnë solenoidin në vend.

   Tas karburatori mund të ketë gaz në të, i cili do të rrjedhë pas heqjes së solenoidit/boltës.
6. Shkëputni solenoidin dhe vulën e solenoidit nga bolta.
7. Zgjidhni boltën që mban filxhanin e karburantit.
8. Hiqni boltën, vulën e boltës, filxhanin e karburantit, vulën e filxhanit të karburantit dhe xhetin kryesor nga trupi i montimit të karburatorit. Nevojitet një kaçavidë karburatori (nuk përfshihet) për të hequr dhe instaluar xhetin kryesor.

Shënim: Tubi i përzierjes mbahet në vend nga xheti kryesor dhe mund të bjerë kur të hiqet. Nëse bie, zëvendësojeni në të njëjtin orientim përpara se të zëvendësoni xhetin kryesor.

9. Zëvendësoni xhetin kryesor me xhetin kryesor zëvendësues të nevojshëm për intervalin tuaj të lartësisë (pjesa 1a ose 2a).

Shënim: Vula e filxhanit të karburantit dhe vula e boltës mund të dëmtohen gjatë heqjes dhe duhet të zëvendësohen me ato të reja nga kompleti.

10. Zëvendësoni vulën e filxhanit të karburantit (4a), filxhanin e karburantit, vulën e boltës (3a) dhe boltën. Shtrëngojeni në vend.

NJOFTIM: Mos e kryqëzoni boltën kur shtrëngoni. Shtrëngojeni me gisht fillimisht dhe më pas përdorni një çelës për t'u siguruar që bolta është filetuar siç duhet.

11. Zëvendësoni solenoidin dhe vulën e solenoidit (5a), dhe shtrëngojeni në vend me vida.
12. Riasambloni pastruesin e ajrit dhe ri-bashkangjitni të gjitha zorrët në të.
13. Fshini çdo karburant të derdhur dhe lëreni tepricën të avullohet përpara se të ndizni motorin. Për të parandaluar ZJARRIN, mos e ndizni motorin ndërsa era e karburantit varet në ajër.

Lista e pjesëve të kompletit të lartësisë së madhe - A

Udhëzime Operimi

Lexoni të GJITHË seksionin e INFORMACIONIT TË RËNDËSISHËM TË SIGURISË në fillim të këtij manuali, duke përfshirë të gjithë tekstin nën nëntitujt aty para konfigurimit ose përdorimit të këtij produkti.

Kontrolloni veglën para përdorimit, duke kërkuar pjesë të dëmtuara, të lira dhe që mungojnë. Nëse gjenden probleme, mos e përdorni veglën derisa të riparohet.

Kontrollet Para Fillimit të Gjeneratorit

1. Kontrolloni motorin dhe pajisjet, duke kërkuar pjesë të dëmtuara, të lira dhe që mungojnë para konfigurimit dhe fillimit. Nëse gjenden probleme, mos e përdorni pajisjen derisa të rregullohet siç duhet.
2. Fshijeni pjesën e jashtme të Motorit.
3. Hiqni kapakun e filtrit të ajrit dhe elementet e filtrit të ajrit dhe kontrolloni për papastërti. Pastroni sipas nevojës dhe zëvendësojini ato.
4. Instaloni alarm(e) të monoksidit të karbonit me bateri rezervë në të gjitha ndërtesat aty pranë sipas udhëzimeve të prodhuesit të alarmit.

Kontrollimi dhe Mbushja e Vajit të Motorit

NJOFTIM: Garancia juaj është ANULUAR nëse karteri i motorit nuk është mbushur siç duhet me vaj para çdo përdorimi. Para çdo përdorimi, kontrolloni nivelin e vajit. Motori nuk do të ndizet me vaj motori të ulët ose aspak.

1. Sigurohuni që motori të jetë ndalur dhe të jetë i niveluar.
2. Mbyllni Valvulën e Karburantit.
3. Pastroni pjesën e sipërme të Shufres Matëse dhe zonën rreth saj. Hiqni Shufren Matëse duke e filetuar në drejtim të kundërt të akrepave të orës dhe fshijeni me një leckë të pastër pa push.


4. Rifuteni Shufren Matëse pa e filetuar dhe hiqeni për të kontrolluar nivelin e vajit. Niveli i vajit duhet të jetë deri në nivelin e plotë siç tregohet më lart.
5. Nëse niveli i vajit është në ose nën shenjën e ulët, shtoni llojin e duhur të vajit derisa niveli i vajit të jetë në nivelin e duhur. Vaji SAE 10W-30 rekomandohet për përdorim të përgjithshëm. (Grafiku i Klasës së Viskozitetit SAE në seksionin e Shërbimit tregon viskozitete të tjera për t'u përdorur në temperatura mesatare të ndryshme.)
6. Filetoni përsëri shufren matëse

NJOFTIM: Mos e vini në punë motorin me shumë pak vaj. Motori do të fiket nëse niveli i vajit të motorit është shumë i ulët.

Kontrollimi dhe Mbushja e Karburantit

PËR TË PARANDALUAR LËNDIME SERIOZE NGA ZJARRI:
Mbusheni rezervuarin e karburantit në një zonë të ajrosur mirë larg burimeve të ndezjes. Nëse motori është i nxehtë nga përdorimi, fikeni motorin dhe prisni që ai të ftohet para se të shtoni karburant. Mos pini duhan.

1. Pastroni Kapakun e Karburantit dhe zonën rreth tij.
2. Shkruani dhe hiqni Kapakun e Karburantit.
3. Nëse është e nevojshme, mbushni Rezervuarin e Karburantit deri në rreth 1 inç nën grykën e mbushjes me benzinë pa plumb me 87 oktan ose më të lartë që është trajtuar me një aditiv stabilizues karburanti. Ndiqni rekomandimet e prodhuesit të stabilizuesit të karburantit për përdorim.

Shënim: Mos përdorni benzinë që përmban më shumë se 10% etanol (E10). Mos përdorni etanol E85.

Shënim: Mos përdorni benzinë që është ruajtur në një enë karburanti metalike ose një enë karburanti të ndyrë. Mund të shkaktojë që grimcat të hyjnë në karburator, duke ndikuar në performancën e motorit dhe/ose duke shkaktuar dëme.

4. Pastaj zëvendësoni Kapakun e Karburantit.
5. Fshijeni çdo karburant të derdhur dhe lëreni tepricën të avullohet para se të ndizni motorin. Për të parandaluar ZJARRIN, mos e ndizni motorin ndërsa era e karburantit varet në ajër.

Përdorimi i Gjeneratorit

Para se të Ndizni Motorin e Gjeneratorit

Para se të ndizni motorin:

1. Ndiqni Udhëzimet e Konfigurimit për të përgatitur Gjeneratorin.
2. Shkëputni të gjitha ngarkesat nga Gjeneratori.
3. Kontrolloni Gjeneratorin dhe motorin.
4. Mbusheni motorin me sasinë dhe llojin e duhur të karburantit dhe vajit të trajtuar me stabilizues.

Procedura Bazë e Përdorimit të Gjeneratorit - Shihni faqet e mëposhtme për udhëzime specifike

1. Kontrolloni që Gjeneratori të mund të përballojë fuqinë (watt) e nevojshme për të furnizuar produktet tuaja.
2. Ndizni Motorin dhe lëreni Motorin dhe Gjeneratorin të punojnë dhe të ngrohen për pesë minuta pas ndezjes pa ngarkesë elektrike.
3. Me motorin në punë, provoni prizat GFCI para çdo përdorimi si më poshtë:
   1. Shtypni butonin Test (test) në prizë për të aktivizuar pajisjen GFCI.
   2. Butoni Reset (rivendos) duhet të zgjatet, duke ndërprerë energjinë elektrike në prizë.
   3. Nëse testi i mësipërm dështon, mos e përdorni prizën derisa të riparohet ose zëvendësohet.
   4. Shtypni butonin Reset (rivendos) për përdorim.


Ndezja e Motorit

1. Për të ndezur një motor të ftohtë, zhvendoseni Çekin në pozicionin START (ndez).
   Për të rindezur një motor të ngrohtë, lëreni Çekin në pozicionin RUN (punë).

2. Hapni Valvulën e Karburantit.

3. Kthejeni Çelësin e Motorit në ON (ndezur).

4. Kapeni lirshëm Dorezën e Startuesit të Motorit dhe tërhiqeni ngadalë disa herë për të lejuar që benzina të rrjedhë në karburatorin e Motorit. Pastaj tërhiqeni butësisht Dorezën e Startuesit derisa të ndjeni rezistencë. Lëreni Kabllon të tërhiqet plotësisht dhe pastaj tërhiqeni shpejt. Përsëriteni derisa motori të ndizet.


Shënim: Mos lejoni që Doreza e Startuesit të kthehet me shpejtësi kundër motorit. Mbajeni atë ndërsa tërhiqet në mënyrë që të mos godasë motorin.

Shënim: Nëse motori nuk ndizet, kontrolloni nivelin e vajit të motorit. Motori nuk do të ndizet me vaj motori të ulët ose aspak.

5. Lëreni Motorin të punojë për disa sekonda. Pastaj, nëse leva e Çekut është në pozicionin START (ndez), zhvendoseni Leven e Çekut shumë ngadalë në pozicionin e saj RUN (punë).


Shënim: Zhvendosja e Leves së Çekut shumë shpejt mund të ndalojë motorin.

Lëreni motorin të punojë pa ngarkesë për pesë minuta pa ngarkesë pas çdo ndezjeje, në mënyrë që motori të stabilizohet.

Lidhja e Ngarkesave Elektrike

Njiheni me kontrollet e motorit, panelin e energjisë dhe mënyrën e ndezjes së motorit para se të përdorni Gjeneratorin. Llogaritni fuqinë (watt) të produkteve që do të përdorni me Gjeneratorin dhe verifikoni që Gjeneratori mund të përballojë ngarkesën totale.

Lidhni vetëm priza të lidhura siç duhet me Gjeneratorin. Një prizë që është bashkuar në një kordon tjetër mund të jetë e rrezikshme. Vetëm një elektricist i kualifikuar duhet të lidhë një prizë në një kordon.

NJOFTIM: Asnjëherë mos e kaloni kapacitetin e vlerësuar për këtë Gjenerator, pasi dëme serioze në Gjenerator dhe/ose pajisje, vegla dhe pajisje mund të rezultojnë nga një mbingarkesë. Kërkesat e fuqisë (watt) të ndezjes dhe funksionimit duhet të llogariten gjithmonë kur përputhet kapaciteti i fuqisë (watt) i këtij Gjeneratori me pajisjen, veglën ose pajisjen.

Përdorni Prizën DC12 V për të furnizuar pajisje 12 V DC.

Mos karikoni bateritë pa një kontrollues të duhur karikimi. Mos e mbingarkoni.

1. Lidhni së pari artikujt që kërkojnë më shumë fuqi (watt).
2. Lidhni më pas pajisje, vegla dhe pajisje me ngarkesë "induktive". Ngarkesat induktive janë vegla të vogla dore dhe disa pajisje të vogla.
3. Lidhni çdo dritë më pas.
4. Pajisjet, veglat dhe pajisjet e ndjeshme ndaj tensionit duhet të jenë të fundit që lidhen me Gjeneratorin. Futni artikuj të ndjeshëm ndaj tensionit si televizorë, DVD player, mikrovalë dhe telefona pa tela në një mbrojtës të tensionit UL ® të Listuar (nuk përfshihet). Pastaj, lidhni mbrojtësin e tensionit në Gjenerator.

Mosrespektimi i lidhjes dhe funksionimit të pajisjeve, veglave dhe pajisjeve në këtë sekuencë mund të shkaktojë dëme në Gjenerator, pajisje, vegla dhe pajisje dhe do të anulojë Garancinë e këtij Gjeneratori.

Shënim: Nëse shpejtësia e Motorit ose tensioni luhatet me një ngarkesë nën fuqinë (watt) e funksionimit të Gjeneratorit, zhvendoseni Leven e Çekut në pozicionin e mesit.

NËSE NDONJË ÇELËS I RRJETIT ELEKTRIK AKTIVIZOHET, KONTROLLONI SA MË POSHTË:

1. Sigurohuni që TË GJITHË çelësat e rrjetit elektrik të rivendosen para se të ndizni përsëri Gjeneratorin.
2. Rregulloni prizat në mënyrë që ngarkesat të ndahen nëpër qarqet e prizave.

Për të arritur prodhimin e vlerësuar nga Gjeneratori, shpërndani ngarkesat nëpër priza.

Llogaritja e fuqisë totale të pajisjeve të përdorura me gjeneratorin

Përpara se të përdorni gjeneratorin, kontrolloni që produktet që dëshironi të futni në njësi të jenë nën vlerësimet e fuqisë së vlerësuar dhe maksimale të gjeneratorit. Përdorni Tabelën e Llogaritjes së Fuqisë më poshtë dhe vatet e listuara në produktet tuaja, për të ndihmuar në llogaritjen e totalit të shumëfishtë të fuqisë.

Për të përdorur tabelën:

1. Mblidhni vatet e funksionimit për të gjitha artikujt që dëshironi të përdorni në çdo kohë të caktuar
2. Sigurohuni që ky total të jetë nën 3,500 vatet e funksionimit të gjeneratorit.
3. Gjeni vatet e vetme më të larta të fillimit për artikujt e zgjedhur dhe shtoni në total.
4. Sigurohuni që ky total të jetë nën 4,375 maks. fuqia fillestare e gjeneratorit.
5. Futni dhe ndizni produktet nga fuqia më e madhe në më të vogël.

Një gjenerator që është vlerësuar më shumë se minimumi i kërkuar maks. vatet fillestare do të zgjasin shumë më gjatë se një gjenerator që furnizon vetëm vatet e sakta të nevojshme.

Për të llogaritur fuqinë:
Voltët dhe amperët mund të shumëzohen së bashku për të marrë vat (volt x amper = vat).

Për të llogaritur vatet shtesë të fillimit (nëse nuk janë të listuara)
Për pajisjet me motor: Përdorni sasinë e vlerësuar të vateve si një vlerësim të vateve shtesë të fillimit.

Për shumicën e dritave ose ngrohësve: nuk ka vate shtesë të fillimit.

Grafikët e vlerësimit të fuqisë

Shënim: Fuqitë e listuara më poshtë janë vlerësime vetëm për atë lloj pajisjeje. Kontrolloni fuqitë e pllakës së emrit në të gjitha ngarkesat përpara se të lidheni me gjeneratorin.

Ndërprerja e motorit në rast urgjence

1. Për të ndaluar motorin në rast urgjence, fikeni çelësin e motorit (Engine Switch).


NJOFTIM: Fikja e gjeneratorit nën ngarkesë mund të dëmtojë gjeneratorin dhe pajisjet e bashkangjitura.

Ndërprerja e motorit në kushte normale

1. Përpara se të fikni motorin, fikni të gjitha ngarkesat elektrike, pastaj shkëputni ato.

2. Fikeni çelësin e motorit (Engine Switch).

3. Mbyllni valvulën e karburantit (Fuel Valve).


Udhëzime për Mirëmbajtjen nga Përdoruesi

Procedurat që nuk shpjegohen specifikisht në këtë manual duhet të kryhen vetëm nga një teknik i kualifikuar.

PËR TË PARANDALUAR LËNDIME SERIOZE NGA PËRDORIMI AKSIDENTAL:
Kthejeni çelësin e energjisë të gjeneratorit në pozicionin "OFF" (fikur), prisni që motori të ftohet dhe shkëputni kapakun e shkëndijës para se të kryeni ndonjë procedurë inspektimi, mirëmbajtjeje ose pastrimi.
PËR TË PARANDALUAR LËNDIME SERIOZE NGA DËMTIMI I PAJISJEVE:
Mos përdorni pajisje të dëmtuara. Nëse ndodhin zhurma, dridhje ose tym i tepërt jonormal, bëni që problemi të korrigjohet para përdorimit të mëtejshëm.

Ndiqni të gjitha udhëzimet e shërbimit në këtë manual. Motori mund të dështojë në mënyrë kritike nëse nuk servisohet siç duhet.

Shumë procedura mirëmbajtjeje, duke përfshirë çdo gjë që nuk detajohet në këtë manual, do të duhet të kryhen nga një teknik i kualifikuar për siguri. Nëse keni ndonjë dyshim në lidhje me aftësinë tuaj për të servisuar në mënyrë të sigurt pajisjen ose motorin, bëni që një teknik i kualifikuar ta servisojë pajisjen në vend të kësaj.

Pastrimi, Mirëmbajtja dhe Lubrifikimi

Shënim: Ky orar mirëmbajtjeje është menduar vetëm si një udhëzues i përgjithshëm. Nëse performanca zvogëlohet ose nëse pajisja funksionon në mënyrë të pazakontë, kontrolloni menjëherë sistemet. Nevojat e mirëmbajtjes së secilës pajisje do të ndryshojnë në varësi të faktorëve të tillë si cikli i punës, temperatura, cilësia e ajrit, cilësia e karburantit dhe faktorë të tjerë.

Shënim: Procedurat e mëposhtme janë shtesë ndaj kontrolleve dhe mirëmbajtjes së rregullt të shpjeguara si pjesë e funksionimit të rregullt të motorit dhe pajisjeve.

Procedura	Para Çdo Përdorimi	Çdo Muaj ose çdo 20 orë përdorimi	Çdo 3 muaj ose 50 orë përdorimi	Çdo 6 muaj ose 100 orë përdorimi	Çdo Vit ose çdo 300 orë përdorimi	Çdo 2 Vjet
Fshijeni pjesën e jashtme të motorit
Kontrolloni nivelin e vajit të motorit
Kontrolloni pastruesin e ajrit
Ndryshoni vajin e motorit
Pastroni/zëvendësoni pastruesin e ajrit			*
Pastroni ndaluesin e shkëndijave
Kontrolloni dhe pastroni shkëndijën
Kontrolloni/rregulloni shpejtësinë e bosheve Kontrolloni/rregulloni pastrimin e valvulave Pastroni rezervuarin e karburantit, sitën dhe karburatorin Pastroni grumbullimin e karbonit nga dhoma e djegies					**
Zëvendësoni linjën e karburantit nëse është e nevojshme						**

* Servisimi më shpesh kur përdoret në zona me pluhur.
** Këto artikuj duhet të servisohen nga një teknik i kualifikuar.

Shënim: Mos përdorni benzinë që është ruajtur në një enë karburanti metalike ose një enë karburanti të ndyrë. Mund të bëjë që grimcat të hyjnë në karburator, duke ndikuar në performancën e motorit dhe/ose duke shkaktuar dëme.

3. Nëse është e nevojshme, mbushni rezervuarin e karburantit deri në rreth 1 inç nën grykën e mbushjes me benzinë të pa plumbuar 87 oktanë ose më të lartë që është trajtuar me një aditiv stabilizues karburanti. Ndiqni rekomandimet e prodhuesit të stabilizuesit të karburantit për përdorim.
4. Zëvendësoni kapakun e karburantit.
5. Fshini çdo karburant të derdhur dhe lejoni tepricën të avullohet para se të ndizni motorin. Për të parandaluar ZJARRIN, mos e ndizni motorin ndërsa era e karburantit varet në ajër.

Ndryshimi i Vajit të Motorit

Vaji është shumë i nxehtë gjatë funksionimit dhe mund të shkaktojë djegie. Prisni që motori të ftohet para se të ndryshoni vajin.

1. Sigurohuni që motori të jetë ndalur dhe të jetë në nivel.
2. Mbyllni valvulën e karburantit.
3. Vendosni një tigan kullimi (nuk përfshihet) poshtë tapës së kullimit të karterit.
4. Hiqeni tapën e kullimit dhe, nëse është e mundur, anoni pak karterin për të ndihmuar në kullimin e vajit. Ricikloni vajin e përdorur.
5. Zëvendësoni tapën e kullimit dhe shtrëngojeni.
6. Pastroni pjesën e sipërme të shufres matëse dhe zonën përreth saj. Hiqeni shufren matëse duke e filetuar në drejtim të kundërt të akrepave të orës dhe fshijeni me një leckë të pastër pa push.


Ndiqni të gjitha masat paraprake të sigurisë sa herë që diagnostikoni ose servisoni pajisjen ose motorin.

Vizitoni faqen tonë të internetit në: http://www.harborfreight.com
Dërgoni me email mbështetjen tonë teknike në: productsupport@harborfreight.com
Dërgoni me email mbështetjen tonë për motorin në: predator@harborfreight.com

Referencat

• http://www.harborfreight.com

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Manuali i gjeneratorit portativ Predator 4375 Watt

Gjuhët e disponueshme
