SICK Ranger3 - Fillimi i shpejtë i kamerës 3D Vision

Informacion mbi produktin

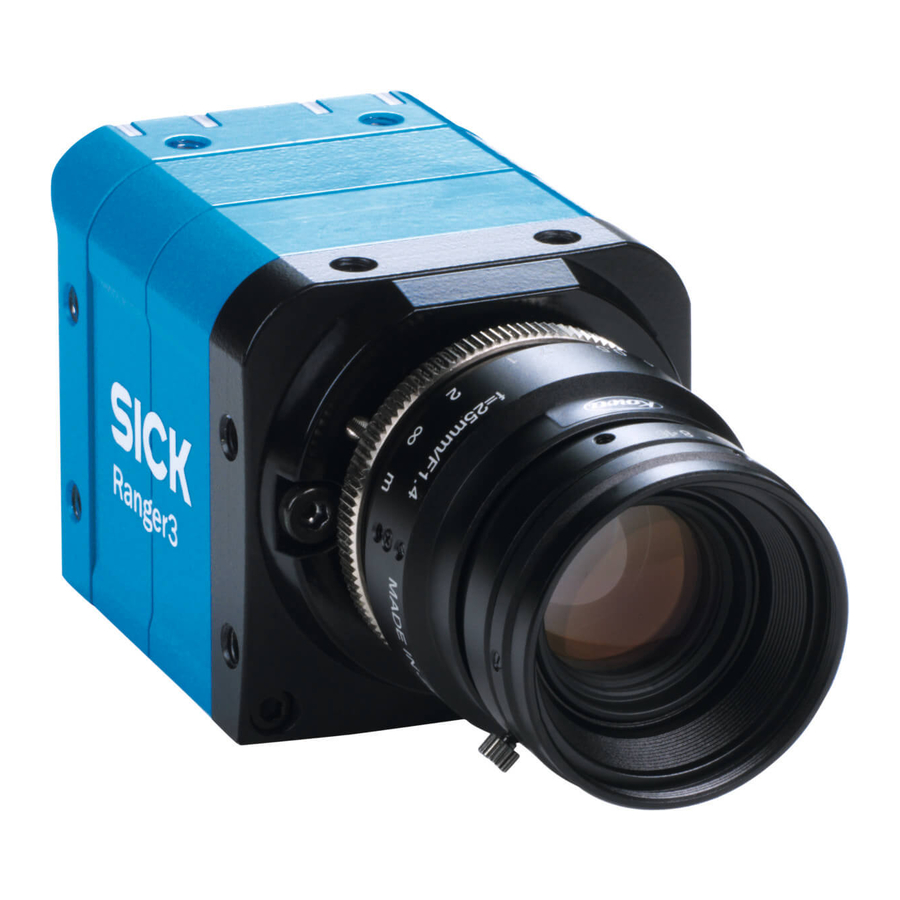

Ranger3 është një kamerë 3D me shpejtësi të lartë e cila synon të jetë komponenti vizual në një sistem të shikimit të makinës.

Ranger3 bën matje në objektet që kalojnë përpara kamerës dhe dërgon rezultatet e matjeve në një kompjuter për përpunim të mëtejshëm. Matjet mund të fillojnë dhe të ndalen nga kompjuteri dhe të shkaktohen nga koduesit dhe çelësat fotoelektrikë në sistemin e shikimit.

Informacione mbi sigurinë

Siguria e lazerit

Kur një pajisje SICK përdoret në kombinim me një lazer, të gjitha kërkesat për produktet dhe sistemet lazer sipas standardeve të sigurisë së lazerit En/IEC 60825–1 dhe 21 CFR 1040.10/11 duhet të plotësohen.

Nëse kamera përdoret me një lazer, energjia në lazer duhet të fiket përpara se të kryhet ndonjë mirëmbajtje. Mosfikja e energjisë së lazerit gjatë mirëmbajtjes së kamerës mund të rezultojë në ekspozim të rrezikshëm ndaj rrezatimit.

Siguria elektrike

Rrezik lëndimi dhe dëmtimi për shkak të rrymës elektrike!
Tokëzimi i gabuar i pajisjes mund të rezultojë në rryma lidhëse ekujpotenciale midis pajisjes dhe pajisjeve të tjera të tokëzuara në sistem. Kjo mund të çojë në rreziqet dhe gabimet e mëposhtme:

• Tensioni i rrezikshëm aplikohet në kutitë metalike.
• Pajisjet do të mos funksionojnë ose do të pësojnë dëme të pariparueshme.
• Mburojat e kabllove dëmtohen nga mbinxehja dhe shkaktojnë zjarre në kabllo.

Masa korrigjuese:

• Vetëm elektricistët e kualifikuar duhet të lejohen të kryejnë punë në sistemin elektrik.
• Instaloni tokëzimin për sensorin dhe sistemin në përputhje me rregulloret kombëtare dhe rajonale.
• Sigurohuni që potenciali i tokës të jetë i njëjtë në të gjitha pikat e tokëzimit.
• Nëse izolimi i kabllit është dëmtuar, shkëputni menjëherë furnizimin me energji dhe bëni riparimin e dëmtimit.

Rekomandimet e sistemit

Kërkesat e kompjuterit për sistemin e shikimit varen nga aplikacioni juaj. Sa vijon rekomandohet për funksionim minimal:

• Windows 7 ose Windows 10, 64 bit.
• Adaptor Gigabit Ethernet që mbështet Jumbo Frames dhe i është dedikuar komunikimit të kamerës.

Instalimi në PC

Versioni më i fundit i Ranger3 SDK mund të shkarkohet nga CK Support Portal:

1. Hyni në Portalin e Mbështetjes SICK.
2. Nën skedën Vision, zgjidhni RangeR3 dhe lundroni në faqen e shkarkimit të Ranger3 SDK.
3. Shkarkoni skedarin zip SDK.
4. Zhbllokoni SDK dhe ndiqni udhëzimet në skedarin README.txt.

Montimi i kamerës dhe lazerit

Përdorni kamerën së bashku me një lazer që projekton linjën që ndriçon objektin që do të matet.

• Montoni kamerën dhe lazerin në mënyrë që lazeri të ndriçojë objektin nga një drejtim, dhe kamera të shohë objektin nga një drejtim tjetër.
• Linja e lazerit duhet të jetë ortogonale me drejtimin e lëvizjes së objektit. Gjithashtu montoni kamerën në mënyrë që kamera të mos anohet anash në krahasim me linjën e lazerit.
• Sigurohuni që kamera të jetë ftohur siç duhet.

Lidhja e kamerës

NJOFTIM

• Mos lidhni kurrë ndonjë sinjal ndërsa kamera është e ndezur.
• Mos lidhni kurrë një terminal Power-I/o ose sinjale I/o të ndezura me një kamerë.
• Mos lidhni kurrë një njësi ndërfaqe koduesi të ndezur me një kamerë.
• Mos lidhni kurrë nivele sinjali që tejkalojnë specifikimin e hyrjes në hyrjet e koduesit.

1. Hiqni kapakët mbrojtës që mbulojnë lidhjet për Gigabit Ethernet (GigE) dhe Power I/o në pjesën e pasme të kamerës.
2. Lidhni kabllon Ethernet me lidhësin GigE në kamerë. Lidhni skajin tjetër të kabllos Ethernet me kartën e ndërfaqes së rrjetit (nIC) në PC.
3. Lidhni modulin lidhës me lidhësin Power I/o në kamerë.
4. Lidhni furnizimin me energji të paenergjisë me modulin lidhës.
5. Lidhni lazerin me furnizimin e tij me energji.
6. Ndizni energjinë në sistem.

Konfigurimi

Përpara se kamera të përdoret në një sistem të shikimit të makinës, ajo duhet të konfigurohet. Kjo bëhet duke rregulluar parametrat në softuerin Ranger3 Studio derisa rezultati i imazhit të jetë i kënaqshëm.

Ranger3 përputhet me standardin GenICam™, i cili ofron një ndërfaqe programimi gjenerike për lloje të ndryshme kamerash dhe pajisjesh.

Servisi dhe mirëmbajtja

Kamera nuk përmban pjesë të shërbimit nga përdoruesi brenda. Garancia e pajisjes do të jetë e pavlefshme nëse hapet. Pajisja nuk duhet të hapet nga palë të tjera përveç SICK.

• Kontrolloni lidhësit në intervale të rregullta.
• Pastroni kutinë me një leckë të butë, të thatë ose të njomur me një agjent pastrimi të holluar me ujë të butë pa aditivë pluhuri.

Në rast dështimi të njësisë, ju lutemi kontaktoni SICK ose përfaqësuesin SICK që dorëzoi njësinë për udhëzime të mëtejshme.

Informacione të mëtejshme

Më shumë informacion mbi produktin është i disponueshëm në faqen kryesore të pajisjes, www.sick.com/Ranger3.

Përmbledhje

Vizatime dimensionale

1. Lidhës Power I/o
2. Lidhës Gig E
3. LED; ndezur
4. LED; Gjendje
5. LED; Lidhja/Të dhënat
6. LED; Lazeri
7. Boshti optik i marrësit
8. Vrimat e montimit, 4 x M5

Caktimi i kunjave

Lidhësi Power I/O

Lidhësi GigE

Instalimi

Të dhëna teknike

Referencat
