Focusrite Clarett 8PreX - Manual Përdorimi i Ndërfaqes Audio

PËRMBLEDHJE

Nivelet e tepërta të presionit të zërit nga kufjet mund të shkaktojnë humbje të dëgjimit.

Ky pajisje duhet të lidhet vetëm me portet Thunderbolt™.

Hyrje

Faleminderit që keni blerë këtë Clarett 8PreX, një nga familja e ndërfaqeve audio profesionale Thunderbolt™ të Focusrite që përfshijnë para-amplifikatorë analogë Clarett të dizajnuar rishtazi dhe me cilësi të lartë me funksionin unik AIR. Në bashkëpunim me aplikacionin Focusrite Control, tani keni një zgjidhje shumë të gjithanshme dhe profesionale për drejtimin e audios me cilësi të lartë në dhe nga sistemi juaj i regjistrimit kompjuterik me latencë jashtëzakonisht të ulët.

Ju gjithashtu mund të përdorni Clarett 8PreX si një ndërfaqe "e pavarur" (stand-alone) me çdo lloj pajisjeje tjetër regjistrimi, pasi ta keni konfiguruar atë duke përdorur programin Focusrite Control.

Ky Manual Përdorimi ofron një shpjegim të detajuar të harduerit për t'ju ndihmuar të arrini një kuptim të plotë të veçorive operacionale të produktit. Ju rekomandojmë të merrni kohën e nevojshme për të lexuar Manualin, pavarësisht nëse jeni të rinj në regjistrimin kompjuterik apo një përdorues më me përvojë, në mënyrë që të jeni plotësisht të vetëdijshëm për të gjitha mundësitë që Clarett 8PreX ka për të ofruar.

Përveç këtij Manuali Përdorimi, do t'ju duhet Manuali i Softuerit Focusrite Control, i cili mund të shkarkohet nga focusrite.com/downloads.
Ky përmban detaje të plota të Focusrite Control, aplikacionit softuerik të dizajnuar posaçërisht për përdorim me gamën e ndërfaqeve Focusrite Clarett.

Nëse ndonjëri nga Manualet e Përdorimit nuk ka informacionin që ju nevojitet, ju lutemi vizitoni support.focusrite.com, ku mund të gjeni artikuj dhe tutoriale përtej fushës së këtij manuali përdorimi.

Kërkesat e Sistemit

Ju lutemi vizitoni lidhjen e mëposhtme për informacion të përditësuar mbi pajtueshmërinë e kompjuterit dhe sistemit operativ për të gjitha produktet Clarett: support.focusrite.com

Veçoritë

Ndërfaqja harduerike Clarett 8PreX ju lejon të lidhni mikrofona, instrumente muzikore, sinjale audio të nivelit të linjës dhe sinjale audio dixhitale me një kompjuter përmes portit Thunderbolt™ të kompjuterit. Sinjalet në hyrjet fizike mund të drejtohen në softuerin tuaj të regjistrimit audio/stacionin e punës audio dixhitale (i referuar në të gjithë këtë manual përdorimi si "DAW"); në mënyrë të ngjashme, daljet nga DAW mund të konfigurohen të shfaqen në daljet fizike të njësisë.

Burimet audio – mikrofonat, instrumentet, etj., mund të regjistrohen në DAW-in tuaj dhe më pas të luhen përmes amplifikatorëve, monitorëve me energji, kufjeve, një mikseri ose çdo pajisjeje tjetër që dëshironi të përdorni. Megjithëse të gjitha hyrjet dhe daljet në Clarett 8PreX, si parazgjedhje, drejtohen drejtpërdrejt në dhe nga DAW-i juaj për regjistrim dhe riprodhim, ju mund të konfiguroni drejtimin brenda aplikacionit Focusrite Control për të përmbushur nevojat tuaja. Ju lutemi shikoni manualin e përdoruesit të Focusrite Control për më shumë informacion mbi drejtimin.

Clarett 8PreX ofron njëkohësisht 26 hyrje dhe 28 dalje. Përveç ofrimit të një ndërfaqeje me cilësi të lartë për sinjalet analoge, Clarett 8PreX gjithashtu trajton audio dixhitale shumëkanalshe në formatin optik ADAT – gjashtëmbëdhjetë kanale me shpejtësi kampioni 44.1/48 kHz, tetë me 88.2/96 kHz ose katër me 176.4/192 kHz. S/PDIF I/O është gjithashtu i përfshirë.

Clarett 8PreX mund të sinkronizohet lehtësisht me artikuj të tjerë të pajisjeve audio dixhitale në studion tuaj, ose si një ndjekës i një sinjali të jashtëm të orës së fjalës, ose duke vepruar si burimi kryesor i orës vetë. Ai gjithashtu ka lidhës standarde DIN për dërgimin dhe marrjen e të dhënave MIDI.

Një veçori e rëndësishme e të gjitha modeleve në gamën Clarett është dizajni i ri i para-amplifikatorit analog. Përveç gamës së tyre dinamike kryesore në klasë dhe aftësisë për të ofruar të gjithë fitimin që mund t'ju duhet ndonjëherë, qarku tani përfshin një funksion të ri emocionues AIR. I zgjedhshëm individualisht në çdo kanal, AIR modifikon në mënyrë delikate përgjigjen e frekuencës së para-amplifikatorit për të modeluar karakteristikat e impedancës dhe rezonancës së para-amplifikatorëve klasikë ISA të mikrofonit të Focusrite të bazuar në transformator. Kur regjistroni me mikrofona me cilësi të mirë, do të vini re një qartësi dhe definicion të përmirësuar në gamën e rëndësishme të frekuencave të mesme, pikërisht aty ku nevojitet më shumë për vokale dhe shumë instrumente akustike.

Softueri shoqërues, Focusrite Control, është dizajnuar për të kërkuar një sasi minimale ndërveprimi, duke ju lejuar të konfiguroni Clarett 8PreX me drejtime sinjali të përshtatshme për detyrat më të zakonshme të regjistrimit. Për situata më komplekse, ai ofron drejtim dhe monitorim të gjerë, si dhe aftësinë për të kontrolluar cilësimet globale të harduerit si shpejtësia e kampionimit dhe sinkronizimi.

Të gjitha hyrjet në Clarett 8PreX drejtohen drejtpërdrejt në softuerin tuaj DAW për regjistrim, por Focusrite Control gjithashtu ju lejon t'i drejtoni këto sinjale brenda pajisjes në dalje, në mënyrë që të mund të monitoroni sinjalet audio me latencë ultra të ulët - përpara se ato të arrijnë në DAW-in tuaj.

Përmbajtja e Kutisë

Së bashku me Clarett 8PreX tuaj duhet të keni:

• Kabllo rrjeti AC me lidhës IEC
• Udhëzues për Fillimin, me kode për të hyrë në burimet e mëposhtme online:
  • Focusrite Red 2/Red 3 Plug-in Suite
  • Softuer opsional i paketuar.

DUKE FILLUAR

Ju lutemi sigurohuni që të instaloni Focusrite Control përpara se të lidhni ndërfaqen me kompjuterin tuaj.

Instalimi i Softuerit

I gjithë softueri i kërkuar nga Clarett 8PreX, duke përfshirë disa shtesa të fuqishme dhe të dobishme, është i disponueshëm për shkarkim nga faqja e internetit e Focusrite (focusrite.com/downloads). Informacioni i Rëndësishëm i ofruar me Clarett 8PreX tuaj përmban kode vërtetimi nëse dëshironi të regjistroni Clarett tuaj dhe të hyni në softuerin opsional të paketuar.

1. Duke përdorur shfletuesin tuaj të zakonshëm, shkoni te www.focusrite.com/register/
2. Ndiqni udhëzimet në ekran, duke futur "Bundle Code" (Kodin e Paketës) në formularin ku kërkohet. Kodi juaj i Paketës mund të gjendet në pjesën e pasme të Udhëzuesit për Fillimin e Paketuar me njësinë.
3. Futni numrin serial të njësisë, i cili gjithashtu mund të gjendet në pjesën e pasme të Udhëzuesit për Fillimin.
4. Më pas do të mund të hyni në faqen "Produktet e Mia" (My Products), ku produktet softuerike për të cilat ju jep të drejtë regjistrimi juaj janë të disponueshme për shkarkim, të kompletuara me kode aktivizimi kur është e aplikueshme.
5. Shkarkoni dhe instaloni Focusrite Control, i cili përmban drejtuesit e nevojshëm për këtë ndërfaqe. Ndiqni të gjitha udhëzimet në ekran.
6. Kur instalimi të ketë përfunduar, do t'ju kërkohet të rindizni kompjuterin tuaj.
7. Pas rindezjes, lidhni Clarett 8PreX me kompjuterin tuaj me një kabllo Thunderbolt.
8. Nëse keni probleme me fillimin, ju lutemi shikoni udhëzuesin tonë video këtu - focusrite.com/get-started

Veçoritë e Harduerit

Paneli i Përparmë

Paneli i përparmë përfshin të gjitha kontrollet e fitimit të hyrjes dhe kontrollet e monitorimit, si dhe dy fole hyrëse për xhekat e instrumenteve dhe dy fole kufjesh.

1. INST INPUTS (HYRJET INST) – 2 x hyrje me impedancë të lartë në fole xhek ¼" TS për Kanalet 1 dhe 2: lidhni një instrument muzikor (p.sh., kitarë) këtu.
2. MIC, LINE (MIKROFON, LINJË) & INST – dy grupe me nga tre LED të kuq që tregojnë hyrjen e zgjedhur aktualisht për Kanalet 1 dhe 2. Zgjedhja Mic/Line/Inst bëhet nga Focusrite Control.
3. MIC (MIKROFON) & LINE (LINJË) – gjashtë çifte LED të kuq që tregojnë hyrjen e zgjedhur aktualisht për Kanalet 3 deri në 8. Zgjedhja Mic/Line bëhet nga Focusrite Control.
4. Kontrollet e fitimit të hyrjes 1 deri në 8 – tetë kontrolle rrotulluese: rregulloni fitimin e hyrjes për sinjalet në Kanalet 1 deri në 8 përkatësisht.
5. 48V – një çelës për kanal: aktivizon fuqinë fantazmë 48 V në hyrjen e mikrofonit XLR përkatëse në panelin e pasmë. Çdo çelës ka një LED të kuq të lidhur që tregon se fuqia fantazmë është zgjedhur.
6. Filtra hi-pass – një çelës për kanal: përdorni për të hequr frekuencat e ulëta të padëshiruara. Filtri është -3 dB në 80 Hz me një pjerrësi prej 12 dB/oktavë. Çdo çelës ka një LED të kuq të lidhur që tregon se filtri është aktiv.
7. Përmbysja e polaritetit – një çelës për kanal. Çdo çelës ka një LED të kuq të lidhur që tregon se polariteti është përmbysur.
8. AIR – tetë LED të verdhë – një për kanal; ndriçojnë kur funksioni AIR është zgjedhur nga Focusrite Control. AIR modifikon përgjigjen e frekuencës së fazës së hyrjes për të modeluar para-amplifikatorët klasikë ISA të mikrofonit të Focusrite të bazuar në transformator.
9. Matësit e nivelit të sinjalit të hyrjes: tetë bargrafë LED, një për kanal. Segmentet tregojnë -42, -18 & -12 dBFS (jeshile), -6 & -3 dBFS (e verdhë) dhe 0 dBFS (e kuqe). Sinjalet e hyrjes maten pas kontrolleve të fitimit të hyrjes, kështu që mund të shihni nivelet që po dërgohen në DAW.
10. Matësit e nivelit të sinjalit të daljes: dy bargrafë LED që tregojnë nivelin e sinjalit në Daljet 1 dhe 2. Tregues si matësit e hyrjes. Sinjalet e daljes maten para kontrollit të nivelit të monitorit, kështu që volumi që keni vendosur është i pavarur nga treguesit e matësit.
11. ANALOG, S/PDIF, ADAT 1 & ADAT 2 – LED-et burimore të matësit të hyrjes. Tregon burimin aktual të sinjalit për matësit e hyrjes. Zgjedhja e burimit të matësit bëhet nga Focusrite Control.
12. (Thunderbolt aktiv) – një LED jeshil që ndriçon kur njësia ka krijuar një lidhje me kompjuterin me të cilin është lidhur.
13. MIDI – një LED jeshil që ndriçon kur të dhënat MIDI po merren në portën MIDI IN (MIDI HYRJE) në panelin e pasmë.
14. – një LED jeshil që konfirmon sinkronizimin e orës, ose me orën e brendshme të Clarett 8PreX ose me një hyrje dixhitale të jashtme.
15. MONITOR – kontrolli kryesor i nivelit të daljes së monitorit – ky kontroll normalisht do të kontrollojë nivelin në daljet kryesore të monitorit në panelin e pasmë, por mund të konfigurohet në Focusrite Control për të rregulluar nivelin e çdo daljeje analoge të njësisë.
16. DIM dhe MUTE – dy çelësa që kontrollojnë daljet e monitorit të Clarett 8PreX; DIM redukton nivelet e daljes me 18 dB, ndërsa MUTE (SHUAN) i fik daljet. Si parazgjedhje, këta çelësa ndikojnë në daljet kryesore të monitorit 1 dhe 2, por ato do të ndikojnë gjithashtu në çdo dalje analoge që është zgjedhur për kontrollin e monitorit të panelit të përparmë duke përdorur Focusrite Control. Çelësat janë të ndriçuar brenda (DIM: e verdhë, MUTE: e kuqe) që tregojnë se funksioni është zgjedhur.
17. Kufjet 1 dhe 2 – lidhni një ose dy palë kufje stereo në dy fole xhek ¼" TRS nën kontrollet. Daljet e kufjeve gjithmonë mbartin sinjalet që aktualisht drejtohen në daljet analoge 7/8 dhe 9/10 në Focusrite Control.
18. POWER (NDEZJA) – Çelësi dhe LED i energjisë AC.
19. Veshë rafti për montimin e Clarett 8PreX në një raft pajisjesh standarde 19".

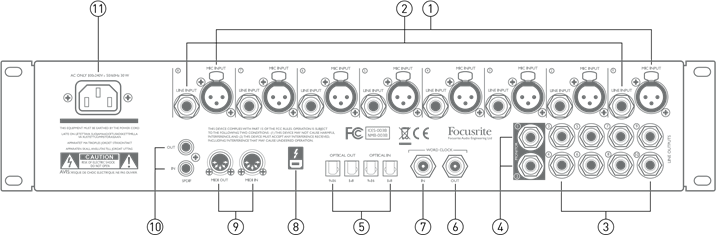

Paneli i Pasëm

Pjesa tjetër e hyrjeve dhe daljeve të Clarett 8PreX janë në panelin e pasmë.

1. MIC INPUTS 1 (HYRJET E MIKROFONIT 1) deri në 8 – tetë hyrje mikrofoni të balancuara në fole hyrëse XLR me 3 pinë – lidhni mikrofonat përmes kabllove standarde të mikrofonit XLR.
2. LINE INPUTS 1 (HYRJET E LINJËS 1) deri në 8 – tetë hyrje linje të balancuara në fole xhek ¼". Lidhni sinjalet e nivelit të linjës këtu; mund të përdoren priza xhek ¼" TRS (të balancuara) ose TS (të pabalancuara) për sinjalet e nivelit të linjës.
3. LINE OUTPUTS 3 (DALJET E LINJËS 3) deri në 10 – tetë dalje linje analoge të balancuara në fole xhek ¼"; përdorni xheka TRS për një lidhje të balancuar ose xheka TS për të pabalancuar. Sinjalet e drejtuara në këto dalje përcaktohen në Focusrite Control dhe zakonisht mund të përdoren për të drejtuar altoparlantë alternativë (d.m.th., mesfushë, afërfushë, etj.), altoparlantët shtesë në një sistem monitorimi shumëkanalësh ose për të dërguar audio në procesorë FX të jashtëm.
4. MONITOR 1 (MONITOR 1) dhe 2 – dy dalje linje analoge të balancuara në fole xhek ¼"; përdorni xheka TRS për një lidhje të balancuar ose xheka TS për të pabalancuar. Këto janë gjithashtu Daljet e Linjës 1 dhe 2 të sistemit dhe në përgjithësi do të përdoren për të drejtuar altoparlantët kryesorë L dhe R të sistemit tuaj të monitorimit. Megjithatë, drejtimi i sinjaleve në dalje mund të personalizohet në Focusrite Control.
5. OPTICAL IN (HYRJA OPTIKE) dhe OUT (DALJA OPTIKE) – katër lidhës TOSLINK (dy hyrje dhe dy dalje), secila duke mbartur tetë kanale (1 deri në 8 dhe 9 deri në 16) të audios dixhitale në formatin ADAT me shpejtësi kampioni 44.1/48 kHz, katër kanale me 88.2/96 kHz ose dy kanale me 176.4/192 kHz. Këto janë hyrje dhe dalje shtesë (përkatësisht) në/nga Clarett 8PreX. Lidhësi OPTICAL IN 1-8 (HYRJA OPTIKE 1-8) mund të konfigurohet gjithashtu për të marrë një sinjal S/PDIF me dy kanale, deri në shpejtësinë e kampionimit 96 kHz, nga një burim i jashtëm i pajisur me një dalje optike S/PDIF; në mënyrë të ngjashme, lidhësi OPTICAL OUT 1-8 (DALJA OPTIKE 1-8) mund të vendoset për të mbartur sinjalin e drejtuar në S/PDIF OUT në format optik. Këto opsione zgjidhen nga Focusrite Control.
6. WORD CLOCK OUT (DALJA E ORËS SË FJALËS) – një lidhës BNC që mbart orën e fjalës së Clarett 8PreX; kjo mund të përdoret për të sinkronizuar pajisje të tjera audio dixhitale që formojnë pjesë të sistemit të regjistrimit. Burimi i sinkronizimit të orës së kampionit të përdorur nga Clarett 8PreX zgjidhet në Focusrite Control.
7. WORD CLOCK IN (HYRJA E ORËS SË FJALËS) – një lidhës BNC për lidhjen e një sinjali të jashtëm të orës së fjalës. Përdorni këtë hyrje nëse keni një orë reference kryesore që ofron sinkronizim për të gjitha pajisjet audio dixhitale në studion tuaj.
8. – Lidhës Thunderbolt™; lidhni Clarett 8PreX me kompjuterin tuaj me një kabllo të përshtatshme Thunderbolt™.
9. MIDI IN (MIDI HYRJE) dhe MIDI OUT (MIDI DALJE) – fole standarde DIN me 5 pinë për lidhjen e pajisjeve të jashtme MIDI, duke lejuar që të dhënat MIDI në/nga kompjuteri juaj të merren dhe të shpërndahen në pajisje shtesë MIDI.
10. SPDIF IN (SPDIF HYRJE) dhe OUT (DALJE) – dy fole fono (RCA) që mbartin sinjale audio dixhitale me dy kanale brenda ose jashtë Clarett 8PreX në formatin S/PDIF. Si të gjitha hyrjet dhe daljet e tjera, drejtimi i sinjaleve S/PDIF mund të personalizohet në Focusrite Control. Hyrjet S/PDIF janë funksionale deri në shpejtësinë e kampionimit 96 kHz.
11. Rrjeti AC – prizë standarde IEC. Clarett 8PreX është i pajisur me një furnizim me energji "Universal" dhe do të funksionojë nga çdo tension rrjeti AC nga 100 deri në 240 V, në 50 ose 60 Hz.

Lidhja e Clarett 8PreX tuaj

Përpara se të lidhni Clarett 8PreX me kompjuterin tuaj, ju lutemi përfundoni instalimin e softuerit sipas udhëzimeve.
Kjo do të sigurojë që hardueri të përdorë drejtuesit e duhur dhe do të parandalojë sjellje të papritur.

Clarett 8PreX duhet të lidhet me rrjetin AC me kabllon e furnizuar të energjisë AC. Futeni lidhësin IEC në portën IEC të panelit të pasmë dhe ndizeni njësinë me çelësin e energjisë në panelin e përparmë.
Clarett 8PreX ka një port Thunderbolt™ (në panelin e pasmë). Pasi të ketë përfunduar instalimi i softuerit, lidhni Clarett 8PreX me kompjuterin tuaj duke përdorur një kabllo Thunderbolt™.

Konfigurimi audio i kompjuterit

Sistemi juaj operativ duhet të zgjedhë automatikisht Clarett 8PreX si pajisjen audio parazgjedhur. Ju mund të kontrolloni nëse ky zgjedhje është bërë saktë, nëse dëshironi. Detaje se si ta bëni këtë në sisteme të ndryshme operative mund të gjenden në focusrite.com/get-started/clarett8PreX.

Konfigurimi i audios në DAW-in tuaj

Pasi të keni instaluar drajverët dhe të keni lidhur pajisjen, mund të filloni të përdorni Clarett 8PreX me DAW-in e zgjedhur.

Ju lutemi vini re - DAW-i juaj mund të mos e zgjedhë automatikisht Clarett 8PreX si pajisjen e tij të parazgjedhur I/O. Në këtë rast, duhet të zgjidhni manualisht drajverin në faqen Audio Setup (Konfigurimi i audios)* të DAW-it tuaj dhe të zgjidhni drajverin Focusrite Thunderbolt. Ju lutemi referojuni dokumentacionit të DAW-it tuaj (ose skedarëve të ndihmës) nëse nuk jeni të sigurt se ku të zgjidhni drajverin Core Audio.

* Emri tipik – emrat e faqeve mund të ndryshojnë me DAW

Lidhja e Clarett 8PreX me altoparlantët

Daljet MONITOR me fole 1/4" në panelin e pasmë (Daljet e linjës 1 dhe 2) zakonisht do të përdoren për të drejtuar altoparlantët e monitorimit. Monitorët me fuqi vetanake (të njohur edhe si monitorë aktivë) përfshijnë amplifikatorë të brendshëm dhe mund të lidhen drejtpërdrejt. Altoparlantët pasivë do të kërkojnë një amplifikator stereo të veçantë; në këtë rast, daljet e panelit të pasmë duhet të lidhen me hyrjet e amplifikatorit.

Lidhja e altoparlantëve aktivë

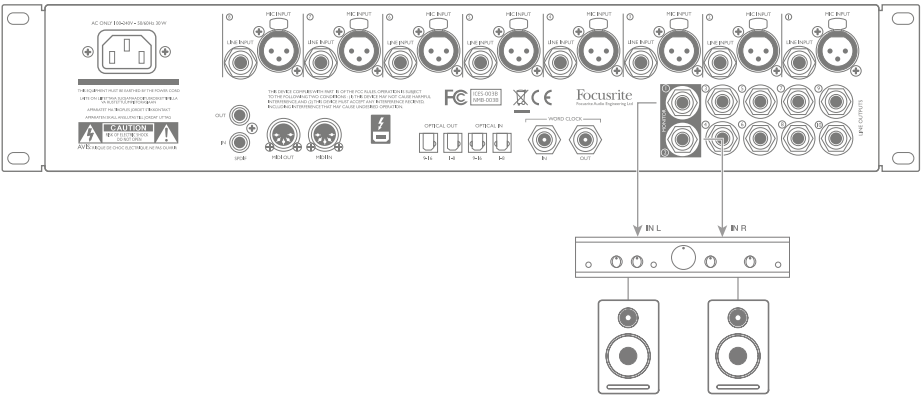

Lidhja e altoparlantëve pasivë

Të gjithë lidhësit e daljes së linjës janë fole me 3 pole (TRS) ¼" dhe janë të balancuara elektronikisht. Amplifikatorët tipikë të konsumatorit (hi-fi) dhe monitorët e vegjël me fuqi do të kenë hyrje të pabalancuara, ose në fole phono (RCA), ose përmes një prize jack 3.5 mm me 3 pole të destinuar për lidhje të drejtpërdrejtë me një kompjuter. Në të dyja rastet, përdorni një kabllo lidhëse të përshtatshme me priza jack në njërin skaj.

Amplifikatorët profesionalë të fuqisë në përgjithësi do të kenë hyrje të balancuara.

Kur miksoni, mund të lidhni disa çifte altoparlantësh shtesë (në mes të fushës, afër fushës, etj.) me çifte daljesh dhe të përdorni Focusrite Control për të drejtuar miksin tuaj në daljet e ndryshme sipas dëshirës, për të kontrolluar miksin tuaj në llojet e ndryshme të altoparlantëve.

Shembuj përdorimi

Clarett 8PreX është një zgjedhje e shkëlqyer për aplikacione të shumta regjistrimi dhe monitorimi. Disa konfigurime tipike tregohen më poshtë.

Regjistrimi i një grupi

Ky konfigurim tregon një konfigurim tipik regjistrimi me shumë pista me softuerin DAW në kompjuterin tuaj.

Një sërë burimesh – mikrofona, kitara dhe një tastierë – janë të lidhura me hyrjet e Clarett 8PreX. Vini re se kitarat janë të lidhura me Kanalet 1 dhe 2 pasi ato mund të konfigurohen për të pranuar instrumente drejtpërdrejt. Sigurohuni që modaliteti INST të jetë aktiv për këto kanale në Focusrite Control dhe LED-et INST të jenë të ndriçuara. Në mënyrë të ngjashme, tastiera stereo është e lidhur me hyrjet e linjës së Kanaleve 4 dhe 5; vendosni këto në LINE nga softueri.

Lidhja me kompjuterin që përdor softuerin DAW është përmes një kablloje Thunderbolt™. Kjo do të bartë të gjitha sinjalet hyrëse dhe dalëse midis DAW dhe Clarett 8PreX. Pasi konfigurimi i audios të jetë konfiguruar saktë në DAW, çdo burim hyrës do të drejtohet automatikisht në pistën e vet DAW për regjistrim.

Studio projekti

Një nga avantazhet e Clarett 8PreX është numri i madh i hyrjeve fizike që ofron. Në një studio, këto mund të jenë (pak a shumë) të angazhuara përgjithmonë në burime specifike tingulli, duke minimizuar sasinë e ri-patching të kërkuar kur kaloni nga një instrument në tjetrin, ndërsa ndërtoni pistat e ndryshme që përbëjnë një këngë.

Në shembullin, ne supozojmë se kitara dhe kitara bas do të mbeten të lidhura me Kanalet 1 dhe 2 përmes hyrjeve të tyre INST, ndërsa instrumente të ndryshme elektronike mund të lidhen me hyrjet LINE të të gjitha kanaleve. Hyrjet MIC të të gjitha kanaleve zakonisht do të lidhen me fole hyrëse mikrofoni në vende të ndryshme në hapësirën e regjistrimit.
Nëse duhet të lidhen më shumë instrumente përgjithmonë në këtë mënyrë, një patchbay mund të futet në konfigurim; përndryshe, numri i hyrjeve mund të zgjerohet me një njësi OctoPre (shih Shembullin 3).

Përdorimi i lidhjeve optike për të siguruar hyrje shtesë

Përveç tetë hyrjeve analoge, Clarett 8PreX ka dy porte hyrëse ADAT (OPTICAL IN) të cilat secila mund të sigurojë 8 hyrje shtesë audio në shpejtësinë e mostrës 44.1/48 kHz, 4 në 88.2/96 kHz ose 2 në 176.4/192 kHz. Përdorimi i një ose dy paramp mikrofoni me 8 kanale të pajisur me dalje ADAT – siç është një palë Focusrite OctoPres – ofron një mënyrë për të zgjeruar numrin e hyrjeve të Clarett 8PreX.

Në shembullin, portet OPTICAL OUT të OctoPres janë të lidhura me portet OPTICAL IN të Clarett 8PreX me dy kabllo optike TOSLINK. Edhe pse hyrjet e mikrofonit tregohen në diagram, kjo do të lejonte çdo kombinim deri në 24 hyrje mikrofoni ose linje, disa prej të cilave mund të jenë sinjale të nivelit INST.

Për të sinkronizuar tre pajisjet, vendosni një OctoPre si udhëheqës sinkronizimi (Ora e brendshme) dhe vendosni burimin e sinkronizimit të Clarett 8PreX në ADAT. OctoPre i dytë mund të sinkronizohet më pas duke lidhur WORD CLOCK IN të tij me WORD CLOCK OUT të Clarett 8PreX me një kabllo BNC.

SHËNIM: kur lidhni dy pajisje dixhitale me çdo metodë, sigurohuni gjithmonë që të dyja të jenë vendosur të përdorin të njëjtën shpejtësi të mostrës.

Hyrjet shtesë nga porta optike mund të drejtohen duke përdorur Focusrite Control në të njëjtën mënyrë si hyrjet e tjera. Hyrjet shtesë mund të jenë pjesë e miksit të kufjeve të çdo muzikanti, sipas nevojës.

Përdorimi i lidhjeve optike për të siguruar dalje shtesë

Dy portet e daljes ADAT të Clarett 8PreX (OPTICAL OUT) mund të përdoren për të ushqyer konvertues të veçantë D-A për të siguruar dalje shtesë analoge. Disa Focusrite OctoPres (Clarett Octopre/ Octopre Dynamic) janë të përshtatshme për këtë qëllim. Ashtu si me hyrjet optike, çdo dalje optike mund të bartë 8 kanale audio në shpejtësinë e mostrës 44.1/48 kHz, katër në 88.2/96 kHz ose dy në 176.4/192 kHz. Kjo metodë siguron dalje të shumta analoge për të ushqyer një tastierë miksimi, e cila mund të jetë një mënyrë e preferuar për të kryer një miks kompleks nga një numër i madh pistash DAW.

Në shembullin, portet OPTICAL IN 1-8 të dy OctoPre janë të lidhura me portet OPTICAL OUT të Clarett 8PreX me dy kabllo optike TOSLINK. Daljet shtesë të krijuara mund të drejtohen brenda Focusrite Control në të njëjtën mënyrë si daljet e tjera.

Në këtë situatë, sinkronizimi arrihet duke vendosur burimin e sinkronizimit të Clarett 8PreX në INT (duke e përcaktuar atë si udhëheqësin e sinkronizimit) dhe duke vendosur burimin e sinkronizimit për të dy OctoPre në ADAT. Kjo do të thotë se i gjithë sinkronizimi është përmes lidhjeve optike dhe nuk kërkohen kabllo shtesë.

SHËNIM: kur lidhni dy pajisje dixhitale me çdo metodë, sigurohuni gjithmonë që të dyja të jenë vendosur të përdorin të njëjtën shpejtësi të mostrës.

Regjistrimi Loopback

Veçoria Loopback e Focusrite Control ju lejon të regjistroni burime të tjera audio nga brenda kompjuterit tuaj (p.sh., dalja audio nga një shfletues uebi). Loopback përdor hyrjet "virtuale" të Clarett, të cilat nuk kanë lidhës fizikë në vetë ndërfaqen e harduerit, por mund të zgjidhen në DAW si burime sinjali për regjistrim.

Duke drejtuar DAW 1 dhe 2 në miksin tuaj Loopback në Focusrite Control, kur zgjidhni daljen Loopback si burimin e regjistrimit në një pistë mono ose stereo DAW, mund të regjistroni nga një aplikacion tjetër softueri në DAW-in tuaj. Vini re se kompjuteri juaj do të caktojë DAW 1 dhe DAW 2 si kanalet e daljes së parazgjedhur të tingullit.

Për udhëzime se si të përdorni funksionin e regjistrimit Loopback, ju lutemi shikoni Udhëzuesin e Përdoruesit të Focusrite Control Clarett të disponueshëm nga: focusrite.com/downloads

FOCUSRITE CONTROL - PASQYRË

Focusrite Control është aplikacioni softuerik i përdorur me Clarett 8PreX. Ai ju lejon të krijoni një miks monitori të personalizuar për çdo muzikant dhe gjithashtu të specifikoni drejtimin e të gjitha sinjaleve audio në daljet fizike audio. Të gjitha zgjedhjet e shpejtësisë së mostrës dhe zgjedhja e burimit të sinkronizimit dixhital janë të disponueshme nga Focusrite Control.

Shënim: Focusrite Control përdoret gjithashtu me ndërfaqe të tjera harduerike në gamën Focusrite. Kur lidhni një ndërfaqe me kompjuterin tuaj dhe nisni Focusrite Control, modeli i ndërfaqes zbulohet automatikisht dhe softueri konfigurohet për t'iu përshtatur numrit të hyrjeve dhe daljeve, dhe veçorive të tjera, të disponueshme në harduer.

Focusrite Control ka Udhëzuesin e vet të dedikuar të Përdoruesit, i cili përmban udhëzime të detajuara funksionimi për të gjitha aspektet e softuerit. Kjo mund të shkarkohet nga: focusrite/downloads.

SPECIFIKIMET TEKNIKE

Specifikimet e performancës

Karakteristikat fizike dhe elektrike

ZGJIDHJA E PROBLEMEVE

Për të gjitha pyetjet e zgjidhjes së problemeve, ju lutemi vizitoni Qendrën e Ndihmës Focusrite në support.focusrite.com.

TË DREJTAT E AUTORIT DHE NJOFTIMET LIGJORE

Focusrite është një markë e regjistruar tregtare dhe Clarett 8PreX është një markë tregtare e Focusrite Audio Engineering Limited.

Të gjitha markat e tjera tregtare dhe emrat tregtarë janë pronë e pronarëve të tyre përkatës. 2015 © Focusrite Audio Engineering Limited. Të gjitha të drejtat e rezervuara.
