Focusrite Clarett 8PreX - Mwongozo wa Kiolesura cha Sauti

MUHTASARI

Viwango vya juu vya shinikizo la sauti kutoka kwa vipokea sauti vya masikioni na headphones vinaweza kusababisha upotezaji wa kusikia.

Vifaa hivi lazima viunganishwe tu kwenye bandari za Thunderbolt™.

Utangulizi

Asante kwa kununua Clarett 8PreX hii, mojawapo ya familia ya violesha sauti vya kitaalamu vya Thunderbolt™ vya Focusrite vinavyojumuisha vipaza sauti vya analogi vya Clarett vilivyoundwa upya na vya ubora wa juu na kazi ya kipekee ya AIR. Kwa kushirikiana na programu ya Focusrite Control, sasa una suluhisho linalobadilika sana na la kitaalamu la kuelekeza sauti ya ubora wa juu kwenda na kutoka kwenye mfumo wako wa kurekodi wa kompyuta kwa ucheleweshaji mdogo sana.

Unaweza pia kutumia Clarett 8PreX kama kiolesura "kinachojitegemea" kwa aina nyingine yoyote ya kifaa cha kurekodi, mara tu unapoiweka kwa kutumia programu ya Focusrite Control.

Mwongozo huu wa Mtumiaji unatoa maelezo ya kina ya maunzi ili kukusaidia kupata uelewa kamili wa vipengele vya uendeshaji wa bidhaa. Tunapendekeza uchukue muda kusoma Mwongozo, iwe wewe ni mgeni katika kurekodi kwa kompyuta au mtumiaji mwenye uzoefu zaidi, ili uwe na ufahamu kamili wa uwezekano wote ambao Clarett 8PreX inatoa.

Pamoja na Mwongozo huu wa Mtumiaji, utahitaji Mwongozo wa Programu ya Focusrite Control ambao unaweza kupakuliwa kutoka focusrite.com/downloads.
Hii ina maelezo kamili ya Focusrite Control, programu iliyoundwa mahsusi kwa matumizi na anuwai ya violesha vya Focusrite Clarett.

Ikiwa Mwongozo wowote wa Mtumiaji hauna habari unayohitaji, tafadhali nenda kwa support.focusrite.com, ambapo unaweza kupata makala na mafunzo zaidi ya upeo wa mwongozo huu wa mtumiaji.

Mahitaji ya Mfumo

Tafadhali tembelea kiungo kifuatacho kwa habari iliyo mpya zaidi kuhusu uoanifu wa kompyuta na mfumo wa uendeshaji kwa bidhaa zote za Clarett: support.focusrite.com

Vipengele

Kiolesura cha maunzi cha Clarett 8PreX hukuruhusu kuunganisha maikrofoni, ala za muziki, mawimbi ya sauti ya kiwango cha laini na mawimbi ya sauti ya dijitali kwenye kompyuta kupitia bandari ya Thunderbolt™ ya kompyuta. Mawimbi kwenye ingizo halisi yanaweza kuelekezwa kwa programu yako ya kurekodi sauti/kituo cha kazi cha sauti ya dijitali (kinachorejelewa katika mwongozo huu wa mtumiaji kama "DAW"); vile vile, matokeo kutoka kwa DAW yanaweza kusanidiwa kuonekana kwenye matokeo halisi ya kitengo.

Vyanzo vya sauti – maikrofoni, ala, n.k., vinaweza kurekodiwa kwenye DAW yako na kisha kuchezwa tena kupitia vipaza sauti, vichunguzi vinavyoendeshwa, headphones, kichanganya sauti au vifaa vingine vyovyote unavyotaka kutumia. Ingawa ingizo na matokeo yote kwenye Clarett 8PreX, kwa chaguo-msingi, yanaelekezwa moja kwa moja kwenda na kutoka kwa DAW yako kwa kurekodi na kucheza tena, unaweza kusanidi uelekezaji ndani ya programu ya Focusrite Control ili kukidhi mahitaji yako. Tafadhali angalia mwongozo wa mtumiaji wa Focusrite Control kwa maelezo zaidi kuhusu uelekezaji.

Clarett 8PreX hutoa ingizo 26 na matokeo 28 kwa wakati mmoja. Mbali na kutoa kiolesura cha ubora wa juu kwa mawimbi ya analogi, Clarett 8PreX pia hushughulikia sauti ya dijitali ya vituo vingi katika umbizo la ADAT la macho – vituo kumi na sita kwa kiwango cha sampuli cha 44.1/48 kHz, nane kwa 88.2/96 kHz au vinne kwa 176.4/192 kHz. S/PDIF I/O pia imejumuishwa.

Clarett 8PreX inaweza kusawazishwa kwa urahisi na vitu vingine vya vifaa vya sauti ya dijitali katika studio yako, ama kama mfuasi wa mawimbi ya saa ya neno la nje, au kwa kufanya kazi kama chanzo cha saa kiongozi yenyewe. Pia ina viunganishi vya kawaida vya DIN kwa kutuma na kupokea data ya MIDI.

Kipengele muhimu cha miundo yote katika anuwai ya Clarett ni muundo mpya wa kipaza sauti cha analogi. Mbali na anuwai yao ya nguvu inayoongoza darasa na uwezo wa kutoa faida yote ambayo unaweza kuhitaji, saketi sasa inajumuisha kazi mpya ya kusisimua ya AIR. Inayoweza kuchaguliwa kibinafsi kwenye kila kituo, AIR hubadilisha kwa hila majibu ya masafa ya kipaza sauti cha awali ili kuiga impedance na sifa za mwangwi za vipaza sauti vya ISA vya Focusrite vya kawaida vinavyotegemea transfoma. Unaporekodi na maikrofoni za ubora mzuri, utaona uwazi na ufafanuzi ulioimarishwa katika masafa muhimu ya kati, pale tu inapohitajika zaidi kwa sauti na ala nyingi za akustika.

Programu inayoambatana nayo, Focusrite Control, imeundwa kuhitaji mwingiliano mdogo, huku ikikuruhusu kusanidi Clarett 8PreX na uelekezaji wa mawimbi unaofaa kwa kazi za kawaida za kurekodi. Kwa hali ngumu zaidi, hutoa uelekezaji na ufuatiliaji wa kina, pamoja na uwezo wa kudhibiti mipangilio ya maunzi ya kimataifa kama vile kiwango cha sampuli na usawazishaji.

Ingizo zote kwenye Clarett 8PreX zinaelekezwa moja kwa moja kwa programu yako ya DAW kwa kurekodi, lakini Focusrite Control pia hukuruhusu kuelekeza mawimbi haya ndani ya kifaa hadi kwenye matokeo ili uweze kufuatilia mawimbi ya sauti kwa ucheleweshaji mdogo sana - kabla ya kufika kwenye DAW yako.

Yaliyomo kwenye Sanduku

Pamoja na Clarett 8PreX yako unapaswa kuwa na:

• Kebo ya umeme ya AC yenye kiunganishi cha IEC
• Mwongozo wa Kuanza, wenye misimbo ya kufikia rasilimali zifuatazo za mtandaoni:
  • Focusrite Red 2/Red 3 Plug-in Suite
  • Programu ya hiari iliyounganishwa.

KUANZA

Tafadhali hakikisha umesakinisha Focusrite Control kabla ya kuunganisha kiolesura kwenye kompyuta yako.

Usakinishaji wa Programu

Programu yote inayohitajika na Clarett 8PreX, pamoja na ziada kadhaa zenye nguvu na muhimu, inapatikana kwa kupakuliwa kutoka kwa tovuti ya Focusrite (focusrite.com/downloads). Habari Muhimu iliyotolewa na Clarett 8PreX yako ina misimbo ya uthibitishaji ikiwa unataka kusajili Clarett yako na kufikia programu ya hiari iliyounganishwa.

1. Kutumia kivinjari chako cha kawaida, nenda kwa www.focusrite.com/register/
2. Fuata maagizo kwenye skrini, ukiingiza "Bundle Code" kwenye fomu inapoulizwa. Bundle Code yako inaweza kupatikana nyuma ya Mwongozo wa Kuanza uliojaa na kitengo.
3. Ingiza nambari ya serial ya kitengo, ambayo pia inaweza kupatikana nyuma ya Mwongozo wa Kuanza.
4. Kisha utaweza kufikia ukurasa wa "Bidhaa Zangu", ambapo bidhaa za programu ambazo usajili wako unakupa haki ya kupakua zinapatikana, kamili na misimbo ya uanzishaji inapohitajika.
5. Pakua na usakinishe Focusrite Control, ambayo ina madereva muhimu kwa kiolesura hiki. Fuata maagizo yote kwenye skrini.
6. Usakinishaji ukikamilika, utaulizwa kuanzisha upya kompyuta yako.
7. Baada ya kuanzisha upya, unganisha Clarett 8PreX kwenye kompyuta yako na kebo ya Thunderbolt.
8. Ikiwa una shida kuanza tafadhali tazama mwongozo wetu wa video hapa - focusrite.com/get-started

Vipengele vya Maunzi

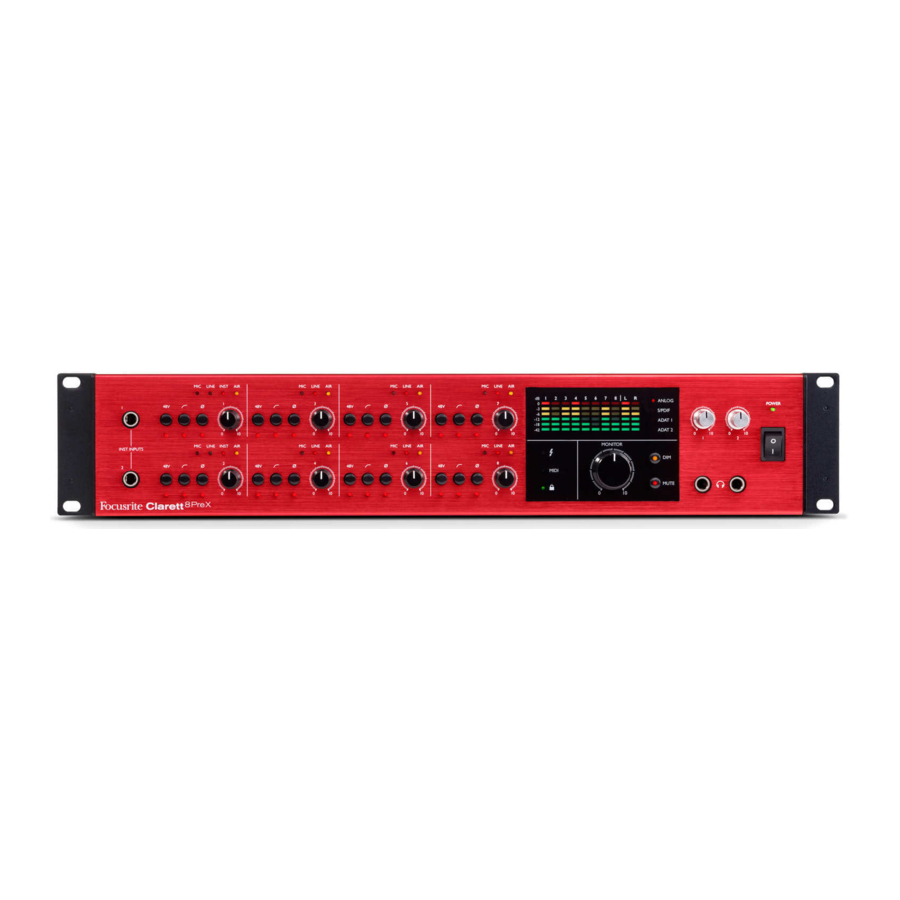

Paneli ya Mbele

Paneli ya mbele inajumuisha vidhibiti vyote vya faida ya ingizo na vidhibiti vya ufuatiliaji pamoja na soketi mbili za ingizo za jeki za ala na soketi mbili za headphones.

1. INST INPUTS (INGIZO ZA ALA) – Ingizo 2 x za impedance ya juu kwenye soketi za jeki za ¼" TS kwa Vituo 1 na 2: unganisha ala ya muziki (k.m., gitaa) hapa.
2. MIC, LINE (MIKROFONI, LAINI) & INST (ALA) – seti mbili za LED tatu nyekundu zinazoonyesha ingizo iliyochaguliwa kwa sasa kwa Vituo 1 na 2. Uteuzi wa Maikrofoni/Laini/Ala hufanywa kutoka kwa Focusrite Control.
3. MIC (MIKROFONI) & LINE (LAINI) – jozi sita za LED nyekundu zinazoonyesha ingizo iliyochaguliwa kwa sasa kwa Vituo 3 hadi 8. Uteuzi wa Maikrofoni/Laini hufanywa kutoka kwa Focusrite Control.
4. Vidhibiti vya faida ya ingizo 1 hadi 8 – vidhibiti nane vya mzunguko: rekebisha faida ya ingizo kwa mawimbi katika Vituo 1 hadi 8 mtawalia.
5. 48V – swichi moja kwa kila kituo: huwezesha nguvu ya phantom ya 48 V kwenye ingizo la maikrofoni la XLR la paneli ya nyuma linalolingana. Kila swichi ina LED nyekundu inayohusiana inayoonyesha kuwa nguvu ya phantom imechaguliwa.
6. Vichungi vya hi-pass – swichi moja kwa kila kituo: tumia kuondoa masafa ya chini yasiyotakikana. Kichungi ni -3 dB kwa 80 Hz na mteremko wa 12 dB/octave. Kila swichi ina LED nyekundu inayohusiana inayoonyesha kuwa kichungi kinafanya kazi.
7. Ugeuzaji wa polarity – swichi moja kwa kila kituo. Kila swichi ina LED nyekundu inayohusiana inayoonyesha kuwa polarity imegeuzwa.
8. AIR – LED nane za manjano – moja kwa kila kituo; huangaza wakati kazi ya AIR imechaguliwa kutoka kwa Focusrite Control. AIR hubadilisha majibu ya masafa ya hatua ya ingizo ili kuiga vipaza sauti vya ISA vya Focusrite vya kawaida vinavyotegemea transfoma.
9. Mita za kiwango cha mawimbi ya ingizo: grafu za pau za LED nane, moja kwa kila kituo. Sehemu zinaonyesha -42, -18 & -12 dBFS (kijani), -6 & -3 dBFS (njano) na 0 dBFS (nyekundu). Mawimbi ya ingizo hupimwa baada ya vidhibiti vya faida ya ingizo, ili uweze kuona viwango vinavyotumwa kwa DAW.
10. Mita za kiwango cha mawimbi ya matokeo: grafu mbili za pau za LED zinazoonyesha kiwango cha mawimbi kwenye Matokeo 1 na 2. Dalili kama mita za ingizo. Mawimbi ya matokeo hupimwa kabla ya kidhibiti cha kiwango cha kichungi, kwa hivyo sauti uliyoweka haitegemei dalili za mita.
11. ANALOG, S/PDIF, ADAT 1 & ADAT 2 – LED za chanzo cha mita ya ingizo. Inaonyesha chanzo cha mawimbi cha sasa cha mita za ingizo. Uteuzi wa chanzo cha mita hufanywa kutoka kwa Focusrite Control.
12. (Thunderbolt inafanya kazi) – LED ya kijani ambayo huangaza wakati kitengo kimeanzisha muunganisho na kompyuta ambayo imeunganishwa nayo.
13. MIDI – LED ya kijani ambayo huangaza wakati data ya MIDI inapokelewa kwenye bandari ya MIDI IN ya paneli ya nyuma.
14. – LED ya kijani ambayo inathibitisha usawazishaji wa saa, ama kwa saa ya ndani ya Clarett 8PreX au kwa ingizo la dijitali la nje.
15. MONITOR (KICHUNGUZI) – kidhibiti kikuu cha kiwango cha matokeo ya kichungi – kidhibiti hiki kwa kawaida kitadhibiti kiwango kwenye matokeo makuu ya kichungi kwenye paneli ya nyuma, lakini kinaweza kusanidiwa katika Focusrite Control ili kurekebisha kiwango cha matokeo yoyote ya analogi kumi ya kitengo.
16. DIM na MUTE (ZIMA SAUTI) – swichi mbili zinazodhibiti matokeo ya kichungi cha Clarett 8PreX; DIM hupunguza viwango vya matokeo kwa 18 dB, huku MUTE ikizima matokeo. Kwa chaguo-msingi, swichi hizi huathiri matokeo makuu ya kichungi 1 na 2, lakini pia zitaathiri matokeo yoyote ya analogi ambayo yamechaguliwa kwa udhibiti wa kichungi cha paneli ya mbele kwa kutumia Focusrite Control. Swichi huangazwa ndani (DIM: njano, MUTE: nyekundu) inayoonyesha kuwa kazi imechaguliwa.
17. Headphones 1 (Headphones 1) na 2 (Headphones 2) – unganisha jozi moja au mbili za headphones za stereo kwenye soketi mbili za jeki za ¼" TRS chini ya vidhibiti. Matokeo ya headphones hubeba kila wakati mawimbi ambayo kwa sasa yanaelekezwa kwa matokeo ya analogi 7/8 na 9/10 katika Focusrite Control.
18. POWER (NGUVU) – swichi ya nguvu ya AC na LED.
19. Masikio ya rack ya kupachika Clarett 8PreX kwenye rack ya vifaa ya kawaida ya 19".

Paneli ya Nyuma

Ingizo na matokeo mengine ya Clarett 8PreX yako kwenye paneli ya nyuma.

1. MIC INPUTS 1 (INGIZO ZA MIKROFONI 1) hadi 8 (8) – ingizo nane za maikrofoni zilizosawazishwa kwenye soketi za ingizo za XLR za pini 3 - unganisha maikrofoni kupitia kebo za maikrofoni za kawaida za XLR.
2. LINE INPUTS 1 (INGIZO ZA LAINI 1) hadi 8 (8) – ingizo nane za laini zilizosawazishwa kwenye soketi za jeki za ¼". Unganisha mawimbi ya kiwango cha laini hapa; plagi za jeki za ¼" TRS (iliyosawazishwa) au TS (isiyosawazishwa) zinaweza kutumika kwa mawimbi ya kiwango cha laini.
3. LINE OUTPUTS 3 (MATOKEO YA LAINI 3) hadi 10 (10) – matokeo nane ya laini ya analogi yaliyosawazishwa kwenye soketi za jeki za ¼"; tumia jeki za TRS kwa muunganisho uliosawazishwa au jeki za TS kwa ambazo hazijasawazishwa. Mawimbi yaliyoelekezwa kwa matokeo haya yamefafanuliwa katika Focusrite Control, na kwa kawaida yanaweza kutumika kwa kuendesha spika mbadala (i.e., uwanja wa kati, uwanja wa karibu, n.k.), spika za ziada katika mfumo wa ufuatiliaji wa vituo vingi, au kutuma sauti kwa vichakataji vya FX vya nje.
4. MONITOR 1 (KICHUNGUZI 1) na 2 (2) – matokeo mawili ya laini ya analogi yaliyosawazishwa kwenye soketi za jeki za ¼"; tumia jeki za TRS kwa muunganisho uliosawazishwa au jeki za TS kwa ambazo hazijasawazishwa. Haya pia ni Matokeo ya Laini 1 na 2 ya mfumo, na kwa ujumla yatatumika kwa kuendesha spika kuu za L na R za mfumo wako wa ufuatiliaji. Hata hivyo, uelekezaji wa mawimbi kwa matokeo unaweza kubinafsishwa katika Focusrite Control.
5. OPTICAL IN (INGIZO LA MACHO) na OUT (MATOKEO YA MACHO) – viunganishi vinne vya TOSLINK (ingizo mbili na matokeo mawili), kila moja ikiwa na vituo nane (1 hadi 8 na 9 hadi 16) vya sauti ya dijitali katika umbizo la ADAT kwa kiwango cha sampuli cha 44.1/48 kHz, vituo vinne kwa 88.2/96 kHz au vituo viwili kwa 176.4/192 kHz. Haya ni ingizo na matokeo ya ziada (mtawalia) kwenda/kutoka kwa Clarett 8PreX. Kiunganishi cha OPTICAL IN 1-8 (INGIZO LA MACHO 1-8) kinaweza kusanidiwa vinginevyo ili kupokea mawimbi ya S/PDIF ya vituo viwili, hadi kiwango cha sampuli cha 96 kHz, kutoka kwa chanzo cha nje kilicho na matokeo ya macho ya S/PDIF; vile vile, kiunganishi cha OPTICAL OUT 1-8 (MATOKEO YA MACHO 1-8) kinaweza kuwekwa ili kubeba mawimbi yaliyoelekezwa kwa S/PDIF OUT katika umbizo la macho. Chaguo hizi huchaguliwa kutoka kwa Focusrite Control.
6. WORD CLOCK OUT (SAA YA NENO MATOKEO) – kiunganishi cha BNC kinachobeba saa ya neno ya Clarett 8PreX; hii inaweza kutumika kusawazisha vifaa vingine vya sauti ya dijitali vinavyounda sehemu ya mfumo wa kurekodi. Chanzo cha usawazishaji wa saa ya sampuli inayotumiwa na Clarett 8PreX huchaguliwa katika Focusrite Control.
7. WORD CLOCK IN (SAA YA NENO INGIZO) – kiunganishi cha BNC kwa muunganisho wa mawimbi ya saa ya neno ya nje. Tumia ingizo hili ikiwa una saa ya marejeleo ya kiongozi ambayo hutoa usawazishaji kwa vifaa vyote vya sauti ya dijitali katika studio yako.
8. – kiunganishi cha Thunderbolt™; unganisha Clarett 8PreX kwenye kompyuta yako na kebo inayofaa ya Thunderbolt™.
9. MIDI IN (MIDI INGIZO) na MIDI OUT (MIDI MATOKEO) – soketi za kawaida za DIN za pini 5 za kuunganisha vifaa vya nje vya MIDI, kuruhusu data ya MIDI kwenda/kutoka kwa kompyuta yako kupokelewa na kusambazwa kwa vifaa vya ziada vya MIDI.
10. SPDIF IN (SPDIF INGIZO) na OUT (MATOKEO) – soketi mbili za phono (RCA) zinazobeba mawimbi ya sauti ya dijitali ya vituo viwili ndani au nje ya Clarett 8PreX katika umbizo la S/PDIF. Kama ingizo na matokeo mengine yote, uelekezaji wa mawimbi ya S/PDIF unaweza kubinafsishwa katika Focusrite Control. Ingizo za S/PDIF zinafanya kazi hadi kiwango cha sampuli cha 96 kHz.
11. Umeme wa AC – chombo cha kawaida cha IEC. Clarett 8PreX imefungwa na usambazaji wa umeme wa "Universal", na itaendeshwa kutoka kwa voltage yoyote ya umeme ya AC kutoka 100 hadi 240 V, kwa 50 au 60 Hz.

Kuunganisha Clarett 8PreX yako

Kabla ya kuunganisha Clarett 8PreX kwenye kompyuta yako, tafadhali kamilisha usakinishaji wa programu kulingana na maagizo.
Hii itahakikisha kuwa maunzi yanatumia madereva sahihi, na itazuia tabia isiyotarajiwa.

Clarett 8PreX inapaswa kuunganishwa na umeme wa AC na kebo ya umeme ya AC iliyotolewa. Chomeka kiunganishi cha IEC kwenye bandari ya IEC ya paneli ya nyuma na uwashe kitengo na swichi ya nguvu ya paneli ya mbele.
Clarett 8PreX ina bandari ya Thunderbolt™ (kwenye paneli ya nyuma). Usakinishaji wa programu ukikamilika, unganisha Clarett 8PreX kwenye kompyuta yako kwa kutumia kebo ya Thunderbolt™.

Usanidi wa sauti ya kompyuta

OS yako inapaswa kuchagua kiotomatiki Clarett 8PreX kama kifaa chaguo-msingi cha sauti. Unaweza kuangalia uteuzi huu umefanywa kwa usahihi, ikiwa unataka. Maelezo ya jinsi ya kufanya hivyo kwenye mifumo mbalimbali ya uendeshaji yanaweza kupatikana katika focusrite.com/get-started/clarett8PreX.

Usanidi wa Sauti katika DAW yako

Baada ya kusakinisha viendeshaji na kuunganisha vifaa, unaweza kuanza kutumia Clarett 8PreX na DAW unayochagua.

Tafadhali kumbuka - DAW yako inaweza isichague kiotomatiki Clarett 8PreX kama kifaa chake chaguo-msingi cha I/O. Katika hali hii, lazima uchague mwenyewe kiendeshaji kwenye ukurasa wa Audio Setup (Usanidi wa Sauti) wa DAW yako, na uchague kiendeshaji cha Focusrite Thunderbolt. Tafadhali rejelea hati za DAW yako (au faili za Msaada) ikiwa huna uhakika pa kuchagua kiendeshaji cha Core Audio

* Jina la kawaida – majina ya ukurasa yanaweza kutofautiana na DAW

Kuunganisha Clarett 8PreX kwa vipaza sauti

Jeki za 1/4" za matokeo ya MONITOR kwenye paneli ya nyuma (Matokeo ya Laini 1 na 2) kwa kawaida yatatumika kuendesha vipaza sauti vya ufuatiliaji. Vifuatiliaji vinavyojiendesha (pia vinajulikana kama vifuatiliaji amilifu) hujumuisha vikuza sauti vya ndani, na vinaweza kuunganishwa moja kwa moja. Vipaza sauti tulivu vitahitaji kikuza sauti tofauti cha stereo; katika hali hii, matokeo ya paneli ya nyuma yanapaswa kuunganishwa kwa ingizo za kikuza sauti.

Kuunganisha spika amilifu

Kuunganisha spika tulivu

Viunganishi vyote vya matokeo ya laini ni soketi za jeki za nguzo 3 (TRS) ¼", na zimesawazishwa kielektroniki. Vikuza sauti vya kawaida vya watumiaji (hi-fi) na vifuatiliaji vidogo vinavyoendeshwa vitakuwa na ingizo ambazo hazijasawazishwa, ama kwenye soketi za phono (RCA), au kupitia plagi ya jeki ya nguzo 3 ya 3.5 mm iliyokusudiwa kuunganishwa moja kwa moja kwenye kompyuta. Katika hali zote mbili, tumia kebo inayofaa ya kuunganisha na plagi za jeki kwenye ncha moja.

Vikuza sauti vya kitaalamu kwa ujumla vitakuwa na ingizo zilizosawazishwa.

Unapochanganya, unaweza kuunganisha jozi kadhaa za spika za ziada (uwanja wa kati, uwanja wa karibu, n.k.) kwa jozi za matokeo na utumie Focusrite Control kuelekeza mchanganyiko wako kwa matokeo tofauti kama inavyotakiwa, ili kuangalia mchanganyiko wako kwenye aina tofauti za spika.

Mifano ya Matumizi

Clarett 8PreX ni chaguo bora kwa matumizi mengi ya kurekodi na ufuatiliaji. Baadhi ya usanidi wa kawaida umeonyeshwa hapa chini.

Kurekodi bendi

Usanidi huu unaonyesha usanidi wa kawaida wa kurekodi nyimbo nyingi na programu ya DAW kwenye kompyuta yako.

Vyanzo mbalimbali – maikrofoni, gitaa na kibodi – vimeunganishwa kwa ingizo za Clarett 8PreX. Kumbuka gitaa zimeunganishwa kwa Chaneli 1 na 2 kwani zinaweza kusanidiwa kukubali ala moja kwa moja. Hakikisha hali ya INST imewashwa kwa chaneli hizi katika Focusrite Control, na taa za INST zimewashwa. Vile vile, kibodi ya stereo imeunganishwa kwa ingizo za laini za Chaneli 4 na 5; ziweke kwenye LINE kutoka kwa programu.

Muunganisho kwa kompyuta inayoendesha programu ya DAW ni kupitia kebo ya Thunderbolt™. Hii itabeba mawimbi yote ya ingizo na matokeo kati ya DAW na Clarett 8PreX. Mara tu usanidi wa sauti umesanidiwa kwa usahihi katika DAW, kila chanzo cha ingizo kitaelekezwa kiotomatiki kwa wimbo wake wa DAW kwa kurekodi.

Studio ya Mradi

Moja ya faida za Clarett 8PreX ni idadi kubwa ya ingizo za kimwili inazotoa. Katika studio, hizi zinaweza (zaidi au chini) kujitolea kabisa kwa vyanzo maalum vya sauti, kupunguza kiwango cha urekebishaji kinachohitajika wakati wa kubadilisha kutoka ala moja hadi nyingine, unapoanzisha nyimbo mbalimbali zinazounda wimbo.

Katika mfano, tunadhani gitaa na gitaa ya besi zitaendelea kuunganishwa kwa Chaneli 1 na 2 kupitia ingizo zao za INST, huku ala mbalimbali za kielektroniki zinaweza kuunganishwa kwa ingizo za LINE za chaneli zote. Ingizo za MIC za chaneli zote kwa kawaida zitaunganishwa kwa soketi za ingizo za maikrofoni katika maeneo tofauti katika nafasi ya kurekodi.
Ikiwa ala zaidi zinahitaji kuunganishwa kabisa kwa njia hii, patchbay inaweza kuletwa kwenye usanidi; vinginevyo, idadi ya ingizo inaweza kupanuliwa na kitengo cha OctoPre (tazama Mfano wa 3).

Kutumia miunganisho ya macho kutoa ingizo za ziada

Mbali na ingizo nane za analogi, Clarett 8PreX ina bandari mbili za ingizo za ADAT (OPTICAL IN) ambazo kila moja inaweza kutoa ingizo za ziada 8 za sauti kwa kiwango cha sampuli cha 44.1/48 kHz, 4 kwa 88.2/96 kHz au 2 kwa 176.4/192 kHz. Kutumia vikuza sauti vya maikrofoni vya chaneli 8 moja au mbili vilivyo na matokeo ya ADAT – kama vile jozi ya Focusrite OctoPres – hutoa njia ya kupanua hesabu ya ingizo ya Clarett 8PreX.

Katika mfano, bandari za OPTICAL OUT za OctoPres zimeunganishwa kwa bandari za OPTICAL IN za Clarett 8PreX na nyaya mbili za macho za TOSLINK. Ingawa ingizo za maikrofoni zinaonyeshwa kwenye mchoro, hii itaruhusu mchanganyiko wowote wa hadi ingizo 24 za maikrofoni au laini, ambazo zingine zinaweza kuwa mawimbi ya kiwango cha INST.

Ili kusawazisha vifaa vitatu, weka OctoPre moja kama kiongozi wa usawazishaji (Saa ya Ndani) na uweke chanzo cha usawazishaji cha Clarett 8PreX kuwa ADAT. OctoPre ya pili inaweza kusawazishwa kwa kuunganisha WORD CLOCK IN yake kwa WORD CLOCK OUT ya Clarett 8PreX na kebo ya BNC.

KUMBUKA: unapo unganisha vifaa viwili vya dijitali kwa njia yoyote, hakikisha kila wakati vimewekwa kutumia kiwango sawa cha sampuli.

Ingizo za ziada kutoka kwa bandari ya macho zinaweza kuelekezwa kwa kutumia Focusrite Control kwa njia sawa kabisa na ingizo zingine. Ingizo za ziada zinaweza kuwa sehemu ya mchanganyiko wa vipokea sauti vya masikioni vya mwanamuziki yeyote, kama inavyotakiwa.

Kutumia miunganisho ya macho kutoa matokeo ya ziada

Bandari mbili za matokeo za ADAT za Clarett 8PreX (OPTICAL OUT) zinaweza kutumika kulisha vibadilishaji tofauti vya D-A ili kutoa matokeo ya ziada ya analogi. Baadhi ya Focusrite OctoPres (Clarett Octopre/ Octopre Dynamic) zinafaa kwa madhumuni haya. Kama ilivyo kwa ingizo za macho, kila tokeo la macho linaweza kubeba chaneli 8 za sauti kwa kiwango cha sampuli cha 44.1/48 kHz, nne kwa 88.2/96 kHz au mbili kwa 176.4/192 kHz. Njia hii hutoa matokeo mengi ya analogi kulisha dashibodi ya kuchanganya, ambayo inaweza kuwa njia inayopendelewa ya kufanya mchanganyiko mgumu kutoka kwa idadi kubwa ya nyimbo za DAW.

Katika mfano, bandari za OPTICAL IN 1-8 za OctoPre mbili zimeunganishwa kwa bandari za OPTICAL OUT za Clarett 8PreX na nyaya mbili za macho za TOSLINK. Matokeo ya ziada yaliyoundwa yanaweza kuelekezwa ndani ya Focusrite Control kwa njia sawa na matokeo mengine.

Katika hali hii, usawazishaji unapatikana kwa kuweka chanzo cha usawazishaji cha Clarett 8PreX kuwa INT (kuifafanua kama kiongozi wa usawazishaji) na kuweka chanzo cha usawazishaji kwa OctoPre zote mbili kuwa ADAT. Hii inamaanisha usawazishaji wote ni kupitia viungo vya macho na hakuna nyaya za ziada zinazohitajika.

KUMBUKA: unapo unganisha vifaa viwili vya dijitali kwa njia yoyote, hakikisha kila wakati vimewekwa kutumia kiwango sawa cha sampuli.

Kurekodi kwa Loopback

Kipengele cha Loopback cha Focusrite Control hukuruhusu kurekodi vyanzo vingine vya sauti kutoka ndani ya kompyuta yako (k.m., tokeo la sauti kutoka kwa kivinjari cha wavuti). Loopback hutumia ingizo za "mtandaoni" za Clarett, ambazo hazina viunganishi vya kimwili kwenye kiolesura cha maunzi yenyewe, lakini zinaweza kuchaguliwa katika DAW kama vyanzo vya mawimbi kwa kurekodi.

Kwa kuelekeza DAW 1 na 2 kwa mchanganyiko wako wa Loopback katika Focusrite Control, unapo chagua tokeo la Loopback kama chanzo cha kurekodi kwenye wimbo wa mono au stereo DAW, unaweza kurekodi kutoka kwa programu nyingine kwenye DAW yako. Kumbuka kompyuta yako itateua DAW 1 na DAW 2 kama chaneli chaguo-msingi za tokeo la sauti.

Kwa maagizo ya jinsi ya kutumia kazi ya kurekodi ya Loopback, tafadhali angalia Mwongozo wa Mtumiaji wa Focusrite Control Clarett unaopatikana kutoka: focusrite.com/downloads

FOCUSRITE CONTROL - MUHTASARI

Focusrite Control ni programu inayotumiwa na Clarett 8PreX. Inakuruhusu kuunda mchanganyiko maalum wa ufuatiliaji kwa kila mwanamuziki, na pia kubainisha uelekezaji wa mawimbi yote ya sauti kwa matokeo ya kimwili ya sauti. Uteuzi wote wa kiwango cha sampuli na uteuzi wa chanzo cha usawazishaji wa dijitali unapatikana kutoka kwa Focusrite Control.

Kumbuka: Focusrite Control pia inatumika na violesura vingine vya maunzi katika safu ya Focusrite. Unapounganisha kiolesura kwenye kompyuta yako na kuzindua Focusrite Control, mfumo wa kiolesura hugunduliwa kiotomatiki, na programu imesanidiwa ili kuendana na idadi ya ingizo na matokeo, na vipengele vingine, vinavyopatikana kwenye maunzi.

Focusrite Control ina Mwongozo wake wa Mtumiaji uliojitolea, ambao una maagizo ya kina ya uendeshaji kwa vipengele vyote vya programu. Hii inaweza kupakuliwa kutoka: focusrite/downloads.

MAELEZO YA KIUFUNDI

Maelezo ya Utendaji

Tabia za Kimwili na za Umeme

UTATUZI WA SHIDA

Kwa maswali yote ya utatuzi, tafadhali tembelea Kituo cha Msaada cha Focusrite katika support.focusrite.com.

HAKI MILIKI NA TAARIFA ZA KISHERIA

Focusrite ni alama ya biashara iliyosajiliwa na Clarett 8PreX ni alama ya biashara ya Focusrite Audio Engineering Limited.

Alama nyingine zote za biashara na majina ya biashara ni mali ya wamiliki husika. 2015 © Focusrite Audio Engineering Limited. Haki zote zimehifadhiwa.
