Focusrite Clarett 8PreX - Ses Kartı Kullanım Kılavuzu

GENEL BAKIŞ

Kulaklıklardan gelen aşırı ses basıncı seviyeleri işitme kaybına neden olabilir.

Bu ekipman yalnızca Thunderbolt™ bağlantı noktalarına bağlanmalıdır.

Giriş

Yeni tasarlanmış, benzersiz AIR fonksiyonuna sahip yüksek kaliteli Clarett analog pre-amplifikatörleri içeren Focusrite profesyonel Thunderbolt™ ses kartı ailesinden Clarett 8PreX'i satın aldığınız için teşekkür ederiz. Focusrite Control uygulamasıyla birlikte, artık bilgisayar kayıt sisteminize yüksek kaliteli sesi son derece düşük gecikmeyle yönlendirmek için çok yönlü ve profesyonel bir çözüme sahipsiniz.

Focusrite Control yazılımını kullanarak yapılandırdıktan sonra, Clarett 8PreX'i diğer kayıt cihazlarına "bağımsız" bir arayüz olarak da kullanabilirsiniz.

Bu Kullanım Kılavuzu, ürünün operasyonel özelliklerini tam olarak anlamanıza yardımcı olmak için donanımın ayrıntılı bir açıklamasını sunar. İster bilgisayar kaydına yeni başlayın, ister daha deneyimli bir kullanıcı olun, Clarett 8PreX'in sunduğu tüm olanakların farkında olmak için Kılavuzu okumak için zaman ayırmanızı öneririz.

Bu Kullanım Kılavuzunun yanı sıra, focusrite.com/downloads adresinden indirilebilen Focusrite Control Yazılım Kılavuzuna da ihtiyacınız olacaktır.
Bu, Focusrite Clarett arayüz serisiyle kullanım için özel olarak tasarlanmış yazılım uygulaması Focusrite Control'ün tüm ayrıntılarını içerir.

Herhangi bir Kullanım Kılavuzu ihtiyacınız olan bilgilere sahip değilse, lütfen bu kullanıcı kılavuzunun kapsamı dışındaki makaleleri ve eğitimleri bulabileceğiniz support.focusrite.com adresine gidin.

Sistem Gereksinimleri

Tüm Clarett ürünleri için bilgisayar ve işletim sistemi uyumluluğu hakkında güncel bilgiler için lütfen aşağıdaki bağlantıyı ziyaret edin: support.focusrite.com

Özellikler

Clarett 8PreX donanım arayüzü, mikrofonları, müzik aletlerini, hat seviyesi ses sinyallerini ve dijital ses sinyallerini bilgisayarın Thunderbolt™ bağlantı noktası aracılığıyla bir bilgisayara bağlamanıza olanak tanır. Fiziksel girişlerdeki sinyaller, ses kayıt yazılımınıza/dijital ses iş istasyonunuza (bu kullanıcı kılavuzunda "DAW" olarak anılacaktır) yönlendirilebilir; benzer şekilde, DAW'dan gelen çıkışlar ünitenin fiziksel çıkışlarında görünecek şekilde yapılandırılabilir.

Ses kaynakları (mikrofonlar, enstrümanlar vb.) DAW'ınıza kaydedilebilir ve ardından amplifikatörler, aktif monitörler, kulaklıklar, mikser veya kullanmak istediğiniz diğer ekipmanlar aracılığıyla çalınabilir. Clarett 8PreX'teki tüm girişler ve çıkışlar varsayılan olarak kayıt ve çalma için doğrudan DAW'ınıza yönlendirilmiş olsa da, yönlendirmeyi ihtiyaçlarınızı karşılayacak şekilde Focusrite Control uygulaması içinde yapılandırabilirsiniz. Yönlendirme hakkında daha fazla bilgi için lütfen Focusrite Control kullanıcı kılavuzuna bakın.

Clarett 8PreX aynı anda 26 giriş ve 28 çıkış sağlar. Analog sinyaller için yüksek kaliteli bir arayüz sağlamanın yanı sıra, Clarett 8PreX ayrıca ADAT optik formatında çok kanallı dijital sesi de işler - 44,1/48 kHz örnekleme hızında on altı kanal, 88,2/96 kHz'de sekiz veya 176,4/192 kHz'de dört kanal. S/PDIF G/Ç de dahildir.

Clarett 8PreX, harici bir word clock sinyaline takipçi olarak veya lider saat kaynağı olarak hareket ederek stüdyonuzdaki diğer dijital ses ekipmanlarıyla kolayca senkronize edilebilir. Ayrıca MIDI verilerini göndermek ve almak için standart DIN konektörlerine sahiptir.

Clarett serisindeki tüm modellerin önemli bir özelliği, analog preamplifikatörün yeni tasarımıdır. Sınıfının lideri dinamik aralığına ve ihtiyaç duyabileceğiniz tüm kazancı sağlama yeteneğine ek olarak, devre artık heyecan verici yeni bir AIR fonksiyonu içeriyor. Her kanalda ayrı ayrı seçilebilen AIR, pre-amplifikatörün frekans yanıtını, Focusrite'ın klasik transformatör tabanlı ISA mikrofon preamplifikatörlerinin empedans ve rezonans özelliklerini modellemek için ince bir şekilde değiştirir. Kaliteli mikrofonlarla kayıt yaparken, önemli orta frekans aralığında, vokaller ve birçok akustik enstrüman için en çok ihtiyaç duyulan yerde gelişmiş bir netlik ve tanımlama fark edeceksiniz.

Birlikte verilen yazılım Focusrite Control, minimum düzeyde etkileşim gerektirecek şekilde tasarlanmıştır ve Clarett 8PreX'i en yaygın kayıt görevleri için uygun sinyal yönlendirmeleriyle yapılandırmanıza olanak tanır. Daha karmaşık durumlar için, örnekleme hızı ve senkronizasyon gibi genel donanım ayarlarını kontrol etme yeteneğinin yanı sıra kapsamlı yönlendirme ve izleme sağlar.

Clarett 8PreX'teki tüm girişler kayıt için doğrudan DAW yazılımınıza yönlendirilir, ancak Focusrite Control ayrıca bu sinyalleri cihaz içinde dahili olarak çıkışlara yönlendirmenize olanak tanır, böylece ses sinyallerini DAW'ınıza ulaşmadan önce ultra düşük gecikmeyle izleyebilirsiniz.

Kutu İçeriği

Clarett 8PreX'inizle birlikte şunlara sahip olmalısınız:

• IEC konektörlü AC güç kablosu
• Aşağıdaki çevrimiçi kaynaklara erişmek için kodlar içeren Başlangıç ​​Kılavuzu:
  • Focusrite Red 2/Red 3 Eklenti Paketi
  • İsteğe bağlı birlikte verilen yazılım.

BAŞLARKEN

Arayüzü bilgisayarınıza bağlamadan önce lütfen Focusrite Control'ü kurduğunuzdan emin olun.

Yazılım Kurulumu

Birkaç güçlü ve kullanışlı ekstra dahil olmak üzere Clarett 8PreX tarafından gereken tüm yazılımlar, Focusrite web sitesinden (focusrite.com/downloads) indirilebilir. Clarett'inizi kaydetmek ve isteğe bağlı birlikte verilen yazılıma erişmek istiyorsanız, Clarett 8PreX'inizle birlikte verilen Önemli Bilgiler doğrulama kodları içerir.

1. Her zamanki tarayıcınızı kullanarak www.focusrite.com/register/ adresine gidin
2. Ekrandaki talimatları izleyin ve istendiğinde "Paket Kodunu" forma girin. Paket Kodunuz, üniteyle birlikte verilen Başlangıç ​​Kılavuzunun arkasında bulunabilir.
3. Ünitenin seri numarasını girin, bu da Başlangıç ​​Kılavuzunun arkasında bulunabilir.
4. Daha sonra, kaydınızın size sağladığı yazılım ürünlerinin indirilebileceği ve uygun olduğunda etkinleştirme kodlarıyla birlikte "Ürünlerim" sayfasına erişebileceksiniz.
5. Bu arayüz için gerekli sürücüleri içeren Focusrite Control'ü indirin ve kurun. Ekrandaki tüm talimatları izleyin.
6. Kurulum tamamlandığında, bilgisayarınızı yeniden başlatmanız istenecektir.
7. Yeniden başlattıktan sonra, Clarett 8PreX'i bir Thunderbolt kablosuyla bilgisayarınıza bağlayın.
8. Başlamakta sorun yaşıyorsanız, lütfen buradaki video kılavuzumuzu izleyin - focusrite.com/get-started

Donanım Özellikleri

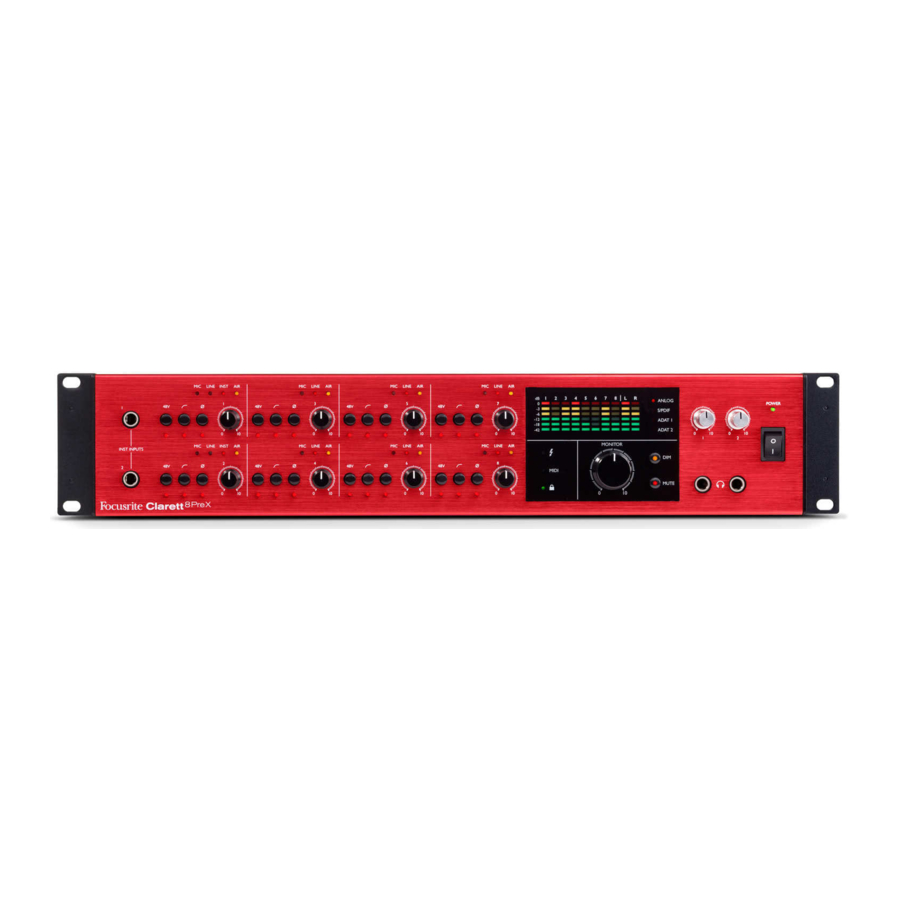

Ön Panel

Ön panel, tüm giriş kazanç kontrollerini ve izleme kontrollerinin yanı sıra enstrüman jakları için iki giriş soketi ve iki kulaklık soketi içerir.

1. INST INPUTS (ENSTRÜMAN GİRİŞLERİ) – Kanallar 1 ve 2 için ¼" TS jak soketlerinde 2 x yüksek empedanslı giriş: buraya bir müzik aleti (örneğin, gitar) bağlayın.
2. MIC, LINE (MİKROFON, HAT) & INST (ENSTRÜMAN) – Kanallar 1 ve 2 için o anda seçili olan girişi gösteren üç kırmızı LED'den oluşan iki set: Mikrofon/Hat/Enstrüman seçimi Focusrite Control'den yapılır.
3. MIC (MİKROFON) & LINE (HAT) – Kanallar 3 ila 8 için o anda seçili olan girişi gösteren altı çift kırmızı LED: Mikrofon/Hat seçimi Focusrite Control'den yapılır.
4. Giriş kazanç kontrolleri 1 ila 8 – sekiz döner kontrol: sırasıyla Kanallar 1 ila 8'deki sinyaller için giriş kazancını ayarlayın.
5. 48V – kanal başına bir anahtar: karşılık gelen arka panel XLR mikrofon girişinde 48 V fantom gücünü etkinleştirir. Her anahtar, fantom gücünün seçildiğini gösteren ilişkili bir kırmızı LED'e sahiptir.
6. Yüksek geçiren filtreler – kanal başına bir anahtar: istenmeyen düşük frekansları kaldırmak için kullanın. Filtre, 12 dB/oktav eğimle 80 Hz'de -3 dB'dir. Her anahtar, filtrenin etkin olduğunu gösteren ilişkili bir kırmızı LED'e sahiptir.
7. Polarite ters çevirme – kanal başına bir anahtar. Her anahtar, polaritenin ters çevrildiğini gösteren ilişkili bir kırmızı LED'e sahiptir.
8. AIR – sekiz sarı LED – kanal başına bir tane; AIR fonksiyonu Focusrite Control'den seçildiğinde yanar. AIR, klasik, transformatör tabanlı Focusrite ISA mikrofon preamplifikatörlerini modellemek için giriş aşamasının frekans yanıtını değiştirir.
9. Giriş sinyal seviyesi ölçerler: kanal başına bir tane olmak üzere sekiz LED çubuk grafik. Segmentler -42, -18 & -12 dBFS (yeşil), -6 & -3 dBFS (sarı) ve 0 dBFS (kırmızı) gösterir. Giriş sinyalleri, giriş kazanç kontrollerinden sonra ölçülür, böylece DAW'a gönderilen seviyeleri görebilirsiniz.
10. Çıkış sinyal seviyesi ölçerler: Çıkışlar 1 ve 2'deki sinyal seviyesini gösteren iki LED çubuk grafik. Giriş ölçerleri gibi göstergeler. Çıkış sinyalleri, monitör seviyesi kontrolünden önce ölçülür, böylece ayarladığınız ses seviyesi ölçer göstergelerinden bağımsızdır.
11. ANALOG, S/PDIF, ADAT 1 & ADAT 2 – giriş ölçer kaynak LED'leri. Giriş ölçerler için geçerli sinyal kaynağını gösterir. Ölçer kaynak seçimi Focusrite Control'den yapılır.
12. (Thunderbolt etkin) – ünitenin bağlı olduğu bilgisayarla bir bağlantı kurduğunda yanan yeşil bir LED.
13. MIDI – arka panel MIDI IN (MIDI GİRİŞİ) bağlantı noktasında MIDI verileri alındığında yanan yeşil bir LED.
14. – Clarett 8PreX'in dahili saatine veya harici bir dijital girişe saat senkronizasyonunu doğrulayan yeşil bir LED.
15. MONITOR (MONİTÖR) – ana monitör çıkış seviyesi kontrolü – bu kontrol normalde arka paneldeki ana monitör çıkışlarındaki seviyeyi kontrol eder, ancak Focusrite Control'de ünitenin on analog çıkışından herhangi birinin seviyesini ayarlamak için yapılandırılabilir.
16. DIM (KISMA) ve MUTE (SESSİZE ALMA) – Clarett 8PreX'in monitör çıkışlarını kontrol eden iki anahtar; DIM (KISMA) çıkış seviyelerini 18 dB azaltırken, MUTE (SESSİZE ALMA) çıkışları kapatır. Varsayılan olarak, bu anahtarlar ana monitör çıkışları 1 ve 2'yi etkiler, ancak Focusrite Control kullanılarak ön panel monitör kontrolü için seçilen herhangi bir analog çıkışı da etkilerler. Anahtarlar dahili olarak aydınlatılır (DIM (KISMA): sarı, MUTE (SESSİZE ALMA): kırmızı) ve fonksiyonun seçildiğini gösterir.
17. Kulaklıklar 1 ve 2 – kontrollerin altındaki iki ¼" TRS jak soketinde bir veya iki çift stereo kulaklık bağlayın. Kulaklık çıkışları her zaman Focusrite Control'de analog çıkışlar 7/8 ve 9/10'a yönlendirilen sinyalleri taşır.
18. POWER (GÜÇ) – AC güç anahtarı ve LED'i.
19. Clarett 8PreX'i standart bir 19" ekipman rafına monte etmek için raf kulakları.

Arka Panel

Clarett 8PreX'in giriş ve çıkışlarının geri kalanı arka paneldedir.

1. MIC INPUTS 1 (MİKROFON GİRİŞLERİ 1) ila 8 – 3 pinli XLR giriş soketlerinde sekiz dengeli mikrofon girişi - mikrofonları standart XLR mikrofon kabloları aracılığıyla bağlayın.
2. LINE INPUTS 1 (HAT GİRİŞLERİ 1) ila 8 – ¼" jak soketlerinde sekiz dengeli hat girişi. Buraya hat seviyesi sinyalleri bağlayın; hat seviyesi sinyalleri için ¼" TRS (dengeli) veya TS (dengesiz) jak fişleri kullanılabilir.
3. LINE OUTPUTS 3 (HAT ÇIKIŞLARI 3) ila 10 – ¼" jak soketlerinde sekiz dengeli analog hat çıkışı; dengeli bir bağlantı için TRS jakları veya dengesiz için TS jakları kullanın. Bu çıkışlara yönlendirilen sinyaller Focusrite Control'de tanımlanır ve tipik olarak alternatif hoparlörleri (yani, orta alan, yakın alan vb.), çok kanallı bir izleme sistemindeki ek hoparlörleri sürmek veya harici FX işlemcilerine ses göndermek için kullanılabilir.
4. MONITOR 1 (MONİTÖR 1) ve 2 – ¼" jak soketlerinde iki dengeli analog hat çıkışı; dengeli bir bağlantı için TRS jakları veya dengesiz için TS jakları kullanın. Bunlar aynı zamanda sistemin Hat Çıkışları 1 ve 2'sidir ve genellikle izleme sisteminizin ana L ve R hoparlörlerini sürmek için kullanılacaktır. Ancak, sinyallerin çıkışlara yönlendirilmesi Focusrite Control'de özelleştirilebilir.
5. OPTICAL IN (OPTİK GİRİŞ) ve OUT (ÇIKIŞ) – her biri 44,1/48 kHz örnekleme hızında ADAT formatında sekiz kanal (1 ila 8 ve 9 ila 16), 88,2/96 kHz'de dört kanal veya 176,4/192 kHz'de iki kanal dijital ses taşıyan dört TOSLINK konektörü (iki giriş ve iki çıkış). Bunlar, Clarett 8PreX'e/Clarett 8PreX'ten ek girişler ve çıkışlardır (sırasıyla). OPTICAL IN 1-8 (OPTİK GİRİŞ 1-8) konektörü, optik S/PDIF çıkışıyla donatılmış harici bir kaynaktan 96 kHz örnekleme hızına kadar iki kanallı bir S/PDIF sinyali almak için alternatif olarak yapılandırılabilir; benzer şekilde, OPTICAL OUT 1-8 (OPTİK ÇIKIŞ 1-8) konektörü, S/PDIF OUT'a yönlendirilen sinyali optik formatta taşımak için ayarlanabilir. Bu seçenekler Focusrite Control'den seçilir.
6. WORD CLOCK OUT (WORD CLOCK ÇIKIŞI) – Clarett 8PreX'in word clock'unu taşıyan bir BNC konektörü; bu, kayıt sisteminin bir parçasını oluşturan diğer dijital ses ekipmanlarını senkronize etmek için kullanılabilir. Clarett 8PreX tarafından kullanılan örnekleme saati senkronizasyonunun kaynağı Focusrite Control'de seçilir.
7. WORD CLOCK IN (WORD CLOCK GİRİŞİ) – harici bir word clock sinyalinin bağlantısı için bir BNC konektörü. Stüdyonuzdaki tüm dijital ses cihazları için senkronizasyon sağlayan bir lider referans saatiniz varsa bu girişi kullanın.
8. – Thunderbolt™ konektörü; Clarett 8PreX'i uygun bir Thunderbolt™ kablosuyla bilgisayarınıza bağlayın.
9. MIDI IN (MIDI GİRİŞİ) ve MIDI OUT (MIDI ÇIKIŞI) – harici MIDI ekipmanının bağlantısı için standart 5 pinli DIN soketleri, bilgisayarınızdan gelen/bilgisayarınıza giden MIDI verilerinin alınmasına ve ek MIDI cihazlarına dağıtılmasına olanak tanır.
10. SPDIF IN (SPDIF GİRİŞİ) ve OUT (ÇIKIŞ) – Clarett 8PreX'e giren veya Clarett 8PreX'ten çıkan S/PDIF formatında iki kanallı dijital ses sinyallerini taşıyan iki fono (RCA) soketi. Diğer tüm girişler ve çıkışlar gibi, S/PDIF sinyallerinin yönlendirilmesi de Focusrite Control'de özelleştirilebilir. S/PDIF girişleri 96 kHz örnekleme hızına kadar işlevseldir.
11. AC şebekesi – standart IEC yuvası. Clarett 8PreX, "Evrensel" bir güç kaynağıyla donatılmıştır ve 50 veya 60 Hz'de 100 ila 240 V arasındaki herhangi bir AC şebeke voltajından çalışacaktır.

Clarett 8PreX'inizi Bağlama

Clarett 8PreX'i bilgisayarınıza bağlamadan önce, lütfen yazılım kurulumunu talimatlara göre tamamlayın.
Bu, donanımın doğru sürücüleri kullanmasını sağlayacak ve beklenmedik davranışları önleyecektir.

Clarett 8PreX, birlikte verilen AC güç kablosuyla AC şebekesine bağlanmalıdır. IEC konektörünü arka paneldeki IEC bağlantı noktasına takın ve ön paneldeki güç anahtarıyla üniteyi açın.
Clarett 8PreX'te bir Thunderbolt™ bağlantı noktası (arka panelde) bulunur. Yazılım kurulumu tamamlandıktan sonra, Clarett 8PreX'i bir Thunderbolt™ kablosu kullanarak bilgisayarınıza bağlayın.

Bilgisayar ses kurulumu

İşletim sisteminiz Clarett 8PreX'i otomatik olarak varsayılan ses cihazı olarak seçmelidir. İsterseniz bu seçimin doğru yapıldığını kontrol edebilirsiniz. Bunun çeşitli işletim sistemlerinde nasıl yapılacağına ilişkin ayrıntılar focusrite.com/get-started/clarett8PreX adresinde bulunabilir.

DAW'ınızda Ses Ayarı

Sürücüleri yükleyip donanımı bağladıktan sonra, Clarett 8PreX'i seçtiğiniz DAW ile kullanmaya başlayabilirsiniz.

Lütfen dikkat - DAW'ınız Clarett 8PreX'i otomatik olarak varsayılan G/Ç aygıtı olarak seçmeyebilir. Bu durumda, DAW'ınızın Audio Setup (Ses Ayarı)* sayfasında sürücüyü manuel olarak seçmeli ve Focusrite Thunderbolt sürücüsünü seçmelisiniz. Core Audio sürücüsünü nereden seçeceğinizden emin değilseniz, lütfen DAW'ınızın belgelerine (veya Yardım dosyalarına) bakın.

* Tipik ad – sayfa adları DAW'a göre değişebilir

Clarett 8PreX'i hoparlörlere bağlama

Arka paneldeki 1/4" jak MONITOR (MONİTÖR) çıkışları (Hat Çıkışları 1 ve 2) normalde monitör hoparlörlerini sürmek için kullanılır. Kendinden güçlü monitörler (aktif monitörler olarak da bilinir) dahili amplifikatörlere sahiptir ve doğrudan bağlanabilir. Pasif hoparlörler ayrı bir stereo amplifikatör gerektirecektir; bu durumda, arka panel çıkışları amplifikatörün girişlerine bağlanmalıdır.

Aktif hoparlörleri bağlama

Pasif hoparlörleri bağlama

Tüm hat çıkış konektörleri 3 kutuplu (TRS) ¼" jak soketleridir ve elektronik olarak dengelenmiştir. Tipik tüketici (hi-fi) amplifikatörleri ve küçük güçlü monitörler, fono (RCA) soketlerinde veya doğrudan bir bilgisayara bağlanmak üzere tasarlanmış 3,5 mm 3 kutuplu jak fişi aracılığıyla dengesiz girişlere sahip olacaktır. Her iki durumda da, bir ucunda jak fişleri olan uygun bir bağlantı kablosu kullanın.

Profesyonel güç amplifikatörleri genellikle dengeli girişlere sahip olacaktır.

Miks yaparken, birkaç çift ek hoparlörü (orta alan, yakın alan vb.) çıkış çiftlerine bağlayabilir ve miksinizi farklı hoparlör türlerinde kontrol etmek için Focusrite Control'ü kullanarak miksinizi istediğiniz farklı çıkışlara yönlendirebilirsiniz.

Kullanım Örnekleri

Clarett 8PreX, çok sayıda kayıt ve izleme uygulaması için mükemmel bir seçimdir. Bazı tipik konfigürasyonlar aşağıda gösterilmiştir.

Bir grubu kaydetme

Bu kurulum, bilgisayarınızdaki DAW yazılımı ile tipik bir çok kanallı kayıt kurulumunu göstermektedir.

Bir dizi kaynak – mikrofonlar, gitarlar ve bir klavye – Clarett 8PreX'in girişlerine bağlanır. Gitarların doğrudan enstrümanları kabul edecek şekilde yapılandırılabildikleri için 1 ve 2 numaralı kanallara bağlandığına dikkat edin. Focusrite Control'de bu kanallar için INST modunun açık olduğundan ve INST LED'lerinin yandığından emin olun. Benzer şekilde, stereo klavye 4 ve 5 numaralı kanalların hat girişlerine bağlanır; bunları yazılımdan LINE (HAT) olarak ayarlayın.

DAW yazılımı çalıştıran bilgisayara bağlantı bir Thunderbolt™ kablosu aracılığıyladır. Bu, DAW ile Clarett 8PreX arasındaki tüm giriş ve çıkış sinyallerini taşıyacaktır. Ses ayarı DAW'da doğru şekilde yapılandırıldıktan sonra, her giriş kaynağı otomatik olarak kayıt için kendi DAW kanalına yönlendirilecektir.

Proje Stüdyosu

Clarett 8PreX'in avantajlarından biri, sağladığı çok sayıda fiziksel giriştir. Bir stüdyoda, bunlar belirli ses kaynaklarına (aşağı yukarı) kalıcı olarak atanabilir, böylece bir şarkıyı oluştururken bir enstrümandan diğerine geçerken gereken yeniden yama miktarı en aza indirilir.

Örnekte, gitar ve bas gitarın INST girişleri aracılığıyla 1 ve 2 numaralı kanallara bağlı kalacağını, çeşitli elektronik enstrümanların ise tüm kanalların LINE girişlerine bağlanabileceğini varsayıyoruz. Tüm kanalların MIC girişleri tipik olarak kayıt alanındaki farklı konumlardaki mikrofon giriş soketlerine bağlanacaktır.
Bu şekilde kalıcı olarak daha fazla enstrümanın bağlanması gerekiyorsa, kurulumda bir patchbay kullanılabilir; alternatif olarak, giriş sayısı bir OctoPre ünitesiyle genişletilebilir (Bkz. Örnek 3).

Ek girişler sağlamak için optik bağlantıları kullanma

Sekiz analog girişe ek olarak, Clarett 8PreX'te her biri 44,1/48 kHz örnekleme hızında 8 ek ses girişi, 88,2/96 kHz'de 4 veya 176,4/192 kHz'de 2 sağlayabilen iki ADAT giriş portu (OPTICAL IN (OPTİK GİRİŞ)) bulunur. ADAT çıkışlarıyla donatılmış bir veya iki 8 kanallı mikrofon preamplifikatörü kullanmak – örneğin bir çift Focusrite OctoPre – Clarett 8PreX'in giriş sayısını genişletmenin bir yolunu sağlar.

Örnekte, OctoPre'lerin OPTICAL OUT (OPTİK ÇIKIŞ) portları, iki TOSLINK optik kablosuyla Clarett 8PreX'in OPTICAL IN (OPTİK GİRİŞ) portlarına bağlanır. Şemada mikrofon girişleri gösterilmesine rağmen, bu, bazıları INST seviyesi sinyalleri olabilecek 24 adede kadar mikrofon veya hat girişinin herhangi bir kombinasyonuna izin verecektir.

Üç cihazı senkronize etmek için bir OctoPre'yi senkronizasyon lideri (Dahili Saat) olarak ayarlayın ve Clarett 8PreX'in senkronizasyon kaynağını ADAT olarak ayarlayın. İkinci OctoPre daha sonra WORD CLOCK IN (WORD SAAT GİRİŞİ) bağlantısı Clarett 8PreX'in WORD CLOCK OUT (WORD SAAT ÇIKIŞI) bağlantısına bir BNC kablosuyla bağlanarak senkronize edilebilir.

NOT: İki dijital cihazı herhangi bir yöntemle bağlarken, her ikisinin de aynı örnekleme hızını kullanacak şekilde ayarlandığından her zaman emin olun.

Optik porttan gelen ek girişler, Focusrite Control kullanılarak diğer girişlerle tamamen aynı şekilde yönlendirilebilir. Ek girişler, gerektiğinde herhangi bir müzisyenin kulaklık miksinin bir parçasını oluşturabilir.

Ek çıkışlar sağlamak için optik bağlantıları kullanma

Clarett 8PreX'in iki ADAT çıkış portu (OPTICAL OUT (OPTİK ÇIKIŞ)), ek analog çıkışlar sağlamak için ayrı D-A dönüştürücülerine beslemek için kullanılabilir. Bazı Focusrite OctoPre'ler (Clarett Octopre/ Octopre Dynamic) bu amaç için uygundur. Optik girişlerde olduğu gibi, her optik çıkış 44,1/48 kHz örnekleme hızında 8 ses kanalı, 88,2/96 kHz'de dört veya 176,4/192 kHz'de iki kanal taşıyabilir. Bu yöntem, çok sayıda DAW kanalından karmaşık bir miks gerçekleştirmenin tercih edilen bir yolu olabilecek bir miks konsolunu beslemek için birden fazla analog çıkış sağlar.

Örnekte, iki OctoPre'nin OPTICAL IN 1-8 (OPTİK GİRİŞ 1-8) portları, iki TOSLINK optik kablosuyla Clarett 8PreX'in OPTICAL OUT (OPTİK ÇIKIŞ) portlarına bağlanır. Oluşturulan ek çıkışlar, Focusrite Control içinde diğer çıkışlarla aynı şekilde yönlendirilebilir.

Bu durumda, senkronizasyon, Clarett 8PreX'in senkronizasyon kaynağını INT (senkronizasyon lideri olarak tanımlayarak) olarak ayarlayarak ve her iki OctoPre için senkronizasyon kaynağını ADAT olarak ayarlayarak elde edilir. Bu, tüm senkronizasyonun optik bağlantılar aracılığıyla olduğu ve ek kablo gerekmediği anlamına gelir.

NOT: İki dijital cihazı herhangi bir yöntemle bağlarken, her ikisinin de aynı örnekleme hızını kullanacak şekilde ayarlandığından her zaman emin olun.

Loopback Kaydı

Focusrite Control'ün Loopback özelliği, bilgisayarınızdaki diğer ses kaynaklarını (örneğin, bir web tarayıcısından gelen ses çıkışı) kaydetmenizi sağlar. Loopback, Clarett'in donanım arayüzünde fiziksel konektörleri olmayan, ancak DAW'da kayıt için sinyal kaynakları olarak seçilebilen "sanal" girişlerini kullanır.

Focusrite Control'de DAW 1 ve 2'yi Loopback miksinize yönlendirerek, bir mono veya stereo DAW kanalında kayıt kaynağı olarak Loopback çıkışını seçtiğinizde, başka bir yazılım uygulamasından DAW'ınıza kayıt yapabilirsiniz. Bilgisayarınızın DAW 1 ve DAW 2'yi varsayılan ses çıkış kanalları olarak atayacağını unutmayın.

Loopback kayıt işlevinin nasıl kullanılacağına ilişkin talimatlar için lütfen şu adresten indirilebilen Focusrite Control Clarett Kullanım Kılavuzu'na bakın: focusrite.com/downloads

FOCUSRITE CONTROL - GENEL BAKIŞ

Focusrite Control, Clarett 8PreX ile kullanılan yazılım uygulamasıdır. Her müzisyen için özel bir monitör miksi oluşturmanıza ve ayrıca tüm ses sinyallerinin fiziksel ses çıkışlarına yönlendirilmesini belirtmenize olanak tanır. Tüm örnekleme hızı seçimi ve dijital senkronizasyon kaynağı seçimi Focusrite Control'den yapılabilir.

Not: Focusrite Control, Focusrite serisindeki diğer donanım arayüzleriyle de kullanılır. Bir arayüzü bilgisayarınıza bağlayıp Focusrite Control'ü başlattığınızda, arayüz modeli otomatik olarak algılanır ve yazılım, donanımda bulunan giriş ve çıkış sayısına ve diğer özelliklere uyacak şekilde yapılandırılır.

Focusrite Control'ün, yazılımın tüm yönleri için ayrıntılı çalıştırma talimatlarını içeren kendi özel Kullanım Kılavuzu vardır. Bu kılavuz şu adresten indirilebilir: focusrite/downloads.

TEKNİK ÖZELLİKLER

Performans Özellikleri

Fiziksel ve Elektriksel Özellikler

SORUN GİDERME

Tüm sorun giderme sorularınız için lütfen support.focusrite.com adresindeki Focusrite Yardım Merkezi'ni ziyaret edin.

TELİF HAKKI VE YASAL UYARILAR

Focusrite tescilli bir ticari markadır ve Clarett 8PreX, Focusrite Audio Engineering Limited'in bir ticari markasıdır.

Diğer tüm ticari markalar ve ticari isimler ilgili sahiplerinin mülkiyetindedir. 2015 © Focusrite Audio Engineering Limited. Tüm hakları saklıdır.
