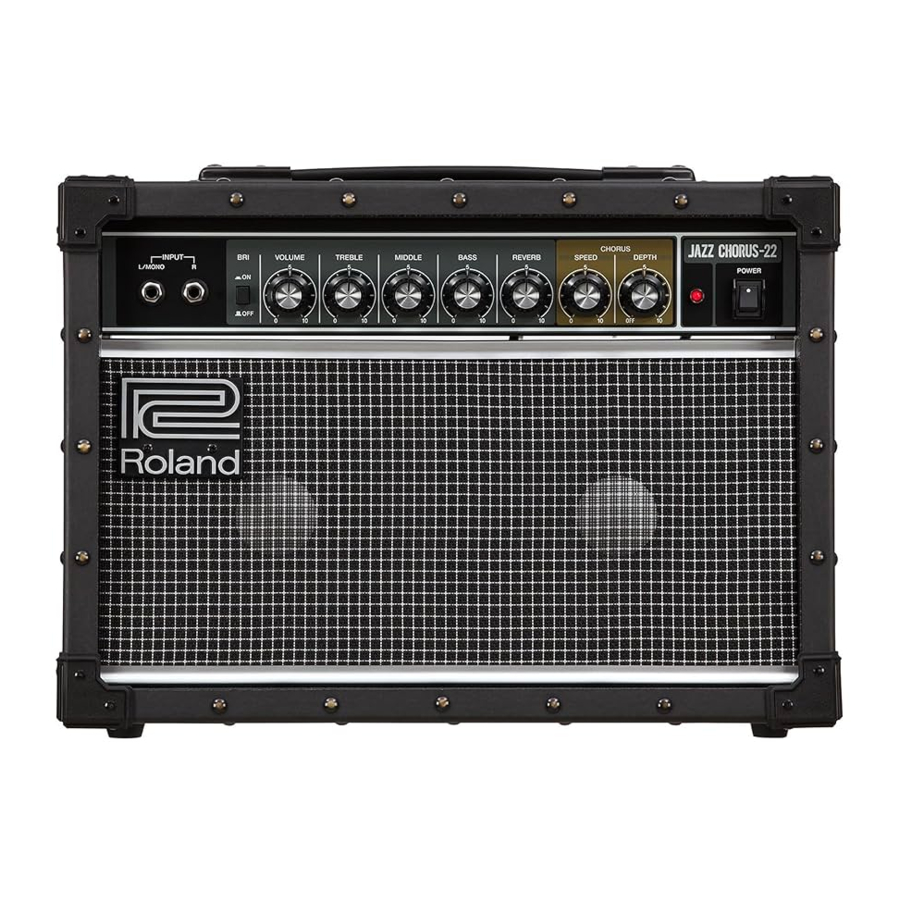

Mwongozo wa Roland JAZZ CHORUS, JC-22

Sifa Kuu

JC-22 ni amp ya gitaa ya W 30 yenye ingizo/utoaji wa stereo inayoshirikisha toni safi iliyo wazi inayoonesha kwa uaminifu tabia ya kweli ya gitaa yako.

• Muundo wake wa kipekee wa ingizo la stereo hukuruhusu kuunganisha kitengo cha madoido ya stereo kwenye paneli ya mbele na ufurahie madoido ya stereo kwa kutumia amp moja tu.
• Madoido ya kwaya ya anga yenye vipimo vizuri hutolewa na uchanganyaji wa anga (huruhusu sauti ya moja kwa moja na sauti ya madoido kuchanganyika hewani).
• Mbali na EQ ya rundo-toni 3, pia hutoa swichi angavu, hukupa mpangilio tajiri wa mipangilio ya toni.
• Kwa amp mbili huru za nguvu na spika mbili zilizoundwa maalum za inchi 6.5, JC-22 hutoa madoido ya stereo.
• Enclosure imeundwa kwa ajili ya nguvu na uimara, imetengenezwa kwa ubao wa nyuzi ulioganda na ina vilinda pembe.
• Ikiwa footswitch inayouzwa kando imeunganishwa, unaweza kuwasha/kuzima kwaya na mwangwi kwa mguu wako.

Kwaya ya anga yenye vipimo
Hii hutumia amp na spika mbili huru kabisa; amp na spika moja hutoa sauti ya moja kwa moja ambayo hutumwa kutoka kwa gitaa, huku amp na spika nyingine ikitoa sauti ambayo imerekebishwa kidogo. Sauti hizi mbili huchanganywa hewani, na kuunda madoido ya pande tatu ya anga laini ambayo ni ya joto, ya kina na ya sauti ya asili.

Maelezo ya Paneli

Paneli ya Mbele

1. Jeki za INPUT
   Unganisha gitaa lako la umeme au kitengo cha madoido hapa. Ikiwa unaunganisha gitaa moja kwa moja, au kitengo cha madoido cha monaural, kiunganishe kwenye jeki ya L/MONO. Ukiunganisha kitengo cha madoido cha towe la stereo kwenye jeki hizi, utapata madoido ya stereo na spika za kushoto na kulia za JC-22.
   • Ukiunganisha gitaa yako kwenye jeki ya R, sauti husikika tu kutoka kwa spika ya kulia.
2. Swichi ya [BRI] (Angavu)
   Huangaza masafa ya kati na ya juu, na kufanya sauti kuwa safi zaidi.
3. Kitufe cha [VOLUME]
   Hurekebisha sauti ya jumla.
4. Vitufe vya [TREBLE]/[MIDDLE]/[BASS]
   Rekebisha sauti ya masafa ya juu, ya kati na ya chini mtawalia.
5. Kitufe cha [REVERB]
   Hurekebisha kina cha mwangwi.
6. KWAYA
   JC-22 inashirikisha madoido ya kwaya ya anga yenye vipimo.
   Kitufe cha [SPEED]
   Hurekebisha kasi ya urekebishaji wa kwaya.
   Kitufe cha [DEPTH]
   Hurekebisha kina cha urekebishaji wa kwaya. Hiki kikiwekwa kuwa "OFF," kwaya haitumiki.
7. Swichi ya [POWER]
   Huwasha/kuzima nguvu ya JC-22. Nguvu ikiwashwa, kiashiria huwashwa.

Kuwasha/Kuzima Nguvu

1. Hakikisha kwamba kitufe cha [VOLUME] cha JC-22 na sauti ya vifaa vilivyounganishwa kwenye JC-22 zimewekwa kuwa 0.
   • Kabla ya kuunganisha kifaa chako kwenye jeki za INPUT za JC-22, weka kitufe cha [VOLUME] kwenye mpangilio wa chini kabisa (kushoto kabisa).
2. Washa JC-22.
   • Kabla ya kuwasha/kuzima kitengo, hakikisha kila wakati kuwa unapunguza sauti. Hata kama sauti imepunguzwa, unaweza kusikia sauti fulani unapo washa/kuzima kitengo. Hata hivyo, hii ni kawaida na haionyeshi utendakazi mbovu.

3. Washa nguvu ya vifaa vilivyounganishwa.
4. Rekebisha viwango vya sauti kwa vifaa.
   Kabla ya kuzima nguvu, punguza sauti kwenye kila kifaa kwenye mfumo wako na kisha UZIME vifaa kwa mpangilio wa kinyume na ule ambao viliwashwa.
   • Ikiwa unahitaji kuzima nguvu kabisa, kwanza zima kitengo, kisha ondoa waya wa umeme kutoka kwa plagi ya umeme. Rejelea "Ili kuzima nguvu kabisa kwenye kitengo, vuta plagi kutoka kwenye plagi".

Paneli ya Nyuma

8. Jeki ya AC IN
   Unganisha waya wa umeme uliojumuishwa.
   • Tumia tu waya wa umeme uliojumuishwa na kitengo.
9. Jeki ya PHONES
   Unganisha vipokea sauti vya masikioni hapa.
   • Plagi ikiingizwa kwenye jeki hii, hakuna sauti itatolewa kutoka kwa spika ya JC-22 yenyewe.
10. Jeki za LINE OUT
    Ziunganishe kwenye mfumo wako wa PA au kirekodi.
    Unaweza kutumia hii kwa kushirikiana na mfumo wa nje wa PA, au kurekodi utendakazi wako kupitia laini ya moja kwa moja huku ukifuatilia sauti kutoka kwa spika ya JC-22.
    Ukitumia muunganisho wa monaural, unganisha kifaa chako kwenye jeki ya L/MONO.
    • Kwaya ikiwa imewashwa na unaunganisha laini katika stereo, madoido ya kwaya ya anga yenye vipimo (L: sauti ya moja kwa moja, R: sauti ya madoido) hupatikana.
11. Jeki za EFFECT LOOP SEND/RETURN
    Unganisha kifaa cha nje cha madoido. Unganisha jeki ya SEND kwenye ingizo la kifaa chako cha nje cha madoido, na uunganishe towe la kifaa chako cha nje cha madoido kwenye jeki ya RETURN.
    Ukiunganisha kitengo cha madoido ya stereo, madoido ya stereo hupatikana kwa kutumia spika za kushoto na kulia za JC-22. Ukiunganisha kitengo cha madoido ya monaural, kiunganishe kwenye jeki ya L/MONO.
    • Ukiunganisha jeki ya R pekee, sauti haitolewi kutoka kwa spika, jeki za LINE OUT na jeki ya PHONES.
    • Sauti inayoingizwa kutoka kwa jeki za RETURN haiathiriwi na vidhibiti vya paneli ya mbele . Ikiwa unataka vidhibiti viathiri sauti hii, unganisha kifaa chako kwenye jeki za INPUT (L/MONO, R) za paneli ya mbele.
    • Ili kuzuia utendakazi mbovu na kushindwa kwa vifaa, punguza sauti kila wakati, na uzime vitengo vyote kabla ya kufanya miunganisho yoyote.

Swichi ya [LOOP]
"PARALLEL" ikiwekwa, sauti ya madoido ya nje na sauti ya moja kwa moja huchanganywa.
"SERIES" ikiwekwa, sauti za madoido ya nje pekee ndizo zinazochezwa.

• "SERIES" ikiwekwa, hakutakuwa na sauti ikiwa sauti ya kifaa chako cha nje cha madoido itapunguzwa au ikiwa imezimwa.
  > Kwa maelezo zaidi kuhusu jeki za EFFECT LOOP SEND/RETURN na swichi ya [LOOP], rejelea "Mchoro wa Kizuizi" mwishoni mwa mwongozo huu.

12. Jeki za FOOT SWITCH
    Footswitch inayouzwa kando (BOSS FS-5L, FS-6, FS-7) ikiunganishwa, unaweza kuwasha/kuzima kwaya na mwangwi kwa mguu wako.
    • JC-22 inaendana na footswitch za aina ya latch (FS-5L, FS-6, FS-7). Ukitumia FS-6 au FS-7, weka modi ya A na B kwa FS-5L (LATCH).
    • Ukitumia FS-6 au FS-7, unganisha plagi ya 1/4" (monaural) kwenye jeki A au B.
    • Ukitumia jeki ya A&B ya FS-6, tumia plagi ya stereo 1/4" ↔ plagi mbili za monaural za 1/4" (zinauzwa kando: PCS-31L, n.k.).

Vipimo Vikuu

Roland JC-22: Amplifier ya Gitaa

• 0 dBu = 0.775 Vrms
• Hati hii inaeleza vipimo vya bidhaa wakati hati ilipotolewa. Kwa maelezo ya hivi punde, rejelea tovuti ya Roland.

Mchoro wa Kizuizi

Mchoro wa Kizuizi wa JC-22

KUTUMIA KITENGO SALAMA

Kabla ya kutumia kitengo hiki, soma kwa makini "MAELEKEZO MUHIMU YA USALAMA" (ndani ya jalada la mbele), "KUTUMIA KITENGO SALAMA", na "MAELEZO MUHIMU". Baada ya kusoma, weka hati (hati) ikiwa ni pamoja na sehemu hizo ambapo itapatikana kwa marejeleo ya haraka.

MAELEKEZO YA KUZUIA MOTO, MSHTUKO WA UMEME, AU MAJERAHA KWA WATU
Kuhusu ONYO na Ilani za TAHADHARI

Inatumika kwa maelekezo yaliyokusudiwa kumtahadharisha mtumiaji kuhusu hatari ya kifo au jeraha kubwa ikiwa kitengo kitatumika vibaya.

Inatumika kwa maelekezo yaliyokusudiwa kumtahadharisha mtumiaji kuhusu hatari ya jeraha au uharibifu wa mali ikiwa kitengo kitatumika vibaya.
* Uharibifu wa mali unarejelea uharibifu au madhara mengine mabaya yanayosababishwa kuhusiana na nyumba na samani zake zote, pamoja na wanyama wa kufugwa au wanyama vipenzi.

Kuhusu Alama

	Alama ya humtahadharisha mtumiaji kuhusu maelekezo au maonyo muhimu. Maana mahususi ya alama huamuliwa na muundo ulio ndani ya pembetatu. Katika kisa cha alama iliyo upande wa kushoto, inatumika kwa tahadhari za jumla, maonyo, au arifa za hatari.
	Alama ya humtahadharisha mtumiaji kuhusu vitu ambavyo havipaswi kamwe kufanywa (vimepigwa marufuku). Kitu mahususi ambacho hakipaswi kufanywa kinaonyeshwa na muundo ulio ndani ya duara. Katika kisa cha alama iliyo upande wa kushoto, inamaanisha kwamba kitengo hakipaswi kamwe kutenganishwa.
	Alama ya humtahadharisha mtumiaji kuhusu vitu ambavyo lazima vifanywe. Kitu mahususi ambacho lazima kifanywe kinaonyeshwa na muundo ulio ndani ya duara. Katika kisa cha alama iliyo upande wa kushoto, inamaanisha kwamba plagi ya kamba ya umeme lazima ichomolewe kutoka kwenye plagi ya ukutani.

ZINGATIA DAIMA YAFUATAYO

Hakikisha kuwa kamba ya umeme imewekwa msingi
Unganisha plagi ya mtandao mkuu ya muundo huu kwenye plagi ya ukutani yenye muunganisho wa kinga wa udongo.
Ili kuzima umeme kabisa kwenye kitengo, vuta plagi kutoka kwenye plagi ya ukutani
Hata swichi ya umeme ikiwa imezimwa, kitengo hiki hakijatenganishwa kabisa na chanzo chake kikuu cha umeme. Wakati umeme unahitaji kuzimwa kabisa, zima swichi ya umeme kwenye kitengo, kisha vuta plagi kutoka kwenye plagi ya ukutani. Kwa sababu hii, plagi ya ukutani ambayo unachagua kuunganisha plagi ya kamba ya umeme inapaswa kuwa ambayo inafikika kwa urahisi na inapatikana kwa urahisi.
Hakikisha nafasi ya kutosha katika eneo la usanidi
Kwa kuwa kitengo hiki kwa kawaida hutoa kiasi kidogo cha joto, hakikisha kuwa unahakikisha nafasi ya kutosha karibu nayo, kama inavyoonyeshwa hapa chini.

Usitenganishe au kurekebisha wewe mwenyewe
Usifanye chochote isipokuwa uagizwe kufanya hivyo katika mwongozo wa mmiliki. Vinginevyo, una hatari ya kusababisha utendakazi mbaya.
Usitengeneze au ubadilishe sehemu wewe mwenyewe
Rejelea huduma zote kwa muuzaji wako, Kituo cha Huduma cha Roland kilicho karibu, au msambazaji aliyeidhinishwa wa Roland, kama ilivyoorodheshwa kwenye "Taarifa."

Usitumie au kuhifadhi katika aina zifuatazo za maeneo

• Ambazo zina joto kali (k.m., mwanga wa jua moja kwa moja katika gari lililofungwa, karibu na mfereji wa joto, juu ya vifaa vinavyozalisha joto); au ni
• Zenye unyevu (k.m., bafu, vyoo, kwenye sakafu yenye unyevu); au ni

• Zilizofichuliwa na mvuke au moshi; au ni
• Zilizo wazi kwa mfiduo wa chumvi; au ni
• Zilizofichuliwa na mvua; au ni
• Zenye vumbi au mchanga; au ni
• Zenye viwango vya juu vya mtetemo na kutetemeka; au ni
• Zilizowekwa mahali pasipo na hewa ya kutosha.

Usiweke mahali pasipo thabiti
Vinginevyo, una hatari ya kuumia kama matokeo ya kitengo kupinduka au kuanguka chini.
Unganisha kamba ya umeme kwenye plagi ya ukutani yenye voltage sahihi
Kitengo kinapaswa kuunganishwa na usambazaji wa umeme tu wa aina iliyoelezwa kama ilivyo alama kwenye upande wa nyuma wa kitengo.
Tumia tu kamba ya umeme iliyotolewa
Tumia tu kamba ya umeme iliyoambatishwa. Pia, kamba ya umeme iliyotolewa haipaswi kutumiwa na kifaa kingine chochote.
Usipinde kamba ya umeme au kuweka vitu vizito juu yake
Vinginevyo, moto au mshtuko wa umeme unaweza kutokea.
Epuka matumizi ya muda mrefu kwa sauti kubwa
Matumizi ya kitengo kwa sauti kubwa kwa muda mrefu yanaweza kusababisha upotezaji wa kusikia. Ikiwa utawahi kupata upotezaji wowote wa kusikia au mlio masikioni, unapaswa kuacha mara moja kutumia kitengo na kushauriana na daktari mtaalamu.
Usiruhusu vitu vya kigeni au vimiminika kuingia kwenye kitengo; kamwe usiweke vyombo vyenye kioevu kwenye kitengo
Usiweke vyombo vyenye kioevu (k.m., vases za maua) kwenye bidhaa hii. Kamwe usiruhusu vitu vya kigeni (k.m., vitu vinavyoweza kuwaka, sarafu, waya) au vimiminika (k.m., maji au juisi) kuingia kwenye bidhaa hii. Kufanya hivyo kunaweza kusababisha mzunguko mfupi, utendakazi mbaya, au utendakazi mwingine mbaya.

Zima kitengo ikiwa kuna hali isiyo ya kawaida au utendakazi mbaya
Zima kitengo mara moja, ondoa kamba ya umeme kutoka kwenye plagi ya ukutani, na uombe huduma kwa muuzaji wako, Kituo cha Huduma cha Roland kilicho karibu, au msambazaji aliyeidhinishwa wa Roland, kama ilivyoorodheshwa kwenye "Taarifa" wakati:

• Kamba ya umeme imeharibiwa; au
• Ikiwa moshi au harufu isiyo ya kawaida itatokea; au
• Vitu vimeanguka ndani, au kioevu kimemwagika kwenye kitengo; au
• Kitengo kimefichuliwa na mvua (au vinginevyo kimekuwa na maji); au
• Kitengo hakionekani kufanya kazi kwa kawaida au kinaonyesha mabadiliko makubwa katika utendaji.

Kuwa mwangalifu kulinda watoto dhidi ya majeraha
Hakikisha kila wakati kuwa mtu mzima anapatikana ili kutoa usimamizi na mwongozo wakati wa kutumia kitengo katika maeneo ambayo watoto wapo, au wakati mtoto atakuwa anatumia kitengo.
Usidondoshe au uweke chini ya athari kubwa
Vinginevyo, una hatari ya kusababisha uharibifu au utendakazi mbaya.
Usishiriki plagi ya ukutani na idadi isiyo ya busara ya vifaa vingine
Vinginevyo, una hatari ya kupasha joto kupita kiasi au moto.
Usitumie ng'ambo
Kabla ya kutumia kitengo ng'ambo, wasiliana na muuzaji wako, Kituo cha Huduma cha Roland kilicho karibu, au msambazaji aliyeidhinishwa wa Roland, kama ilivyoorodheshwa kwenye "Taarifa."
Uingizaji hewa haupaswi kuzuiwa kwa kufunika fursa za uingizaji hewa na vitu kama vile gazeti, vitambaa vya meza, mapazia n.k.
Hakuna vyanzo vya moto wazi kama vile mishumaa iliyowashwa inapaswa kuwekwa kwenye vifaa.
Tumia vifaa katika hali ya hewa ya wastani.

Unapokata kamba ya umeme, ishikilie kwa plagi
Ili kuzuia uharibifu wa kondakta, daima shika kamba ya umeme kwa plagi yake wakati wa kuikata.
Safisha plagi ya umeme mara kwa mara
Mkusanyiko wa vumbi au vitu vya kigeni kati ya plagi ya umeme na plagi ya ukutani unaweza kusababisha moto au mshtuko wa umeme.
Mara kwa mara, hakikisha kuwa unatoa plagi ya umeme, na kwa kutumia kitambaa kikavu, futa vumbi au vitu vya kigeni ambavyo vinaweza kuwa vimekusanyika.
Kata plagi ya umeme wakati wowote kitengo hakitatumiwa kwa muda mrefu
Moto unaweza kusababisha katika tukio lisilowezekana kwamba hitilafu itatokea.
Elekeza kamba zote za umeme na nyaya kwa njia ambayo itawazuia kunaswa
Jeraha linaweza kusababishwa ikiwa mtu atajikwaa kwenye kebo na kusababisha kitengo kuanguka au kupinduka.
Epuka kupanda juu ya kitengo, au kuweka vitu vizito juu yake
Vinginevyo, una hatari ya kuumia kama matokeo ya kitengo kupinduka au kuanguka chini.
Kamwe usiunganishe/kukata plagi ya umeme ikiwa mikono yako ni mvua
Vinginevyo, unaweza kupokea mshtuko wa umeme.
Kata nyaya/kebo zote kabla ya kusogeza kitengo
Kabla ya kusogeza kitengo, kata plagi ya umeme kutoka kwenye plagi ya ukutani, na uvute nyaya zote kutoka kwa vifaa vya nje.
Kabla ya kusafisha kitengo, kata plagi ya umeme kutoka kwenye plagi ya ukutani
Ikiwa plagi ya umeme haijaondolewa kutoka kwenye plagi ya ukutani, una hatari ya kupokea mshtuko wa umeme.
Wakati wowote kuna tishio la umeme, kata plagi ya umeme kutoka kwenye plagi ya ukutani
Ikiwa plagi ya umeme haijaondolewa kutoka kwenye plagi ya ukutani, una hatari ya kusababisha utendakazi mbaya au kupokea mshtuko wa umeme.

MAELEZO MUHIMU

Usambazaji wa Nguvu

• Usiunganishe kitengo hiki kwenye plagi sawa ya umeme ambayo inatumiwa na kifaa cha umeme kinachodhibitiwa na kibadilishaji umeme au injini (kama vile jokofu, mashine ya kuosha, oveni ya microwave, au kiyoyozi). Kulingana na jinsi kifaa cha umeme kinatumiwa, kelele ya usambazaji wa umeme inaweza kusababisha kitengo hiki kufanya kazi vibaya au inaweza kutoa kelele inayosikika. Ikiwa haifai kutumia plagi tofauti ya umeme, unganisha kichujio cha kelele cha usambazaji wa umeme kati ya kitengo hiki na plagi ya umeme.

Uwekaji

• Kutumia kitengo karibu na vipaza sauti (au vingine vifaa vyenye transfoma kubwa za nguvu) vinaweza kusababisha mng'urumo. Ili kupunguza tatizo, badilisha mwelekeo wa kitengo hiki; au isogeze mbali zaidi na chanzo cha kuingiliwa.
• Kitengo hiki kinaweza kuingilia mapokezi ya redio na televisheni. Usitumie kitengo hiki karibu na vipokezi kama hivyo.
• Kelele inaweza kuzalishwa ikiwa mawasiliano ya wireless vifaa, kama vile simu za rununu, zinaendeshwa karibu na kitengo hiki. Kelele kama hiyo inaweza kutokea wakati wa kupokea au kuanzisha simu, au wakati wa kuzungumza. Iwapo utapata matatizo kama hayo, unapaswa kuhamisha vifaa hivyo vya wireless ili viwe umbali mkubwa zaidi kutoka kwa kitengo hiki, au uzizime.
• Unapohamishwa kutoka eneo moja hadi lingine ambapo halijoto na/au unyevu ni tofauti sana, matone ya maji (condensation) yanaweza kuunda ndani ya kitengo. Uharibifu au utendakazi mbaya unaweza kutokea ikiwa utajaribu kutumia kitengo katika hali hii. Kwa hivyo, kabla ya kutumia kitengo, lazima ukiruhusu kusimama kwa saa kadhaa, hadi condensation iwe imevukizwa kabisa.
• Kulingana na nyenzo na halijoto ya uso ambao unaweka kitengo, miguu yake ya mpira inaweza kubadilika rangi au kuharibu uso.
• Usiweke vyombo au kitu kingine chochote kilicho na kioevu juu ya kitengo hiki. Pia, wakati wowote kioevu chochote kimemwagika kwenye uso wa kitengo hiki, hakikisha kuwa unaifuta mara moja kwa kutumia kitambaa laini na kikavu.

Matengenezo

• Kamwe usitumie benzini, thinners, pombe au vimumunyisho vya aina yoyote, ili kuepuka uwezekano wa kubadilika rangi na/au kuharibika.

Tahadhari za Ziada

• Tumia kiasi kinachofaa cha uangalifu wakati wa kutumia vitufe vya kitengo, vitelezi, au vidhibiti vingine; na wakati wa kutumia jacks na viunganishi vyake. Utunzaji mbaya unaweza kusababisha utendakazi mbaya.
• Unapokata nyaya zote, shika kiunganishi chenyewe—kamwe usivute kebo. Kwa njia hii utaepuka kusababisha mizunguko mifupi, au uharibifu wa vipengele vya ndani vya kebo.
• Kiasi kidogo cha joto kitaangaza kutoka kwa kitengo wakati wa operesheni ya kawaida.
• Ili kuepuka kuwasumbua wengine walio karibu, jaribu kuweka sauti ya kitengo katika viwango vinavyofaa.
• Usitumie nyaya za kuunganisha ambazo zina resistor iliyojengwa ndani.

Haki ya Miliki

• Roland na BOSS ni alama za biashara zilizosajiliwa au alama za biashara za Roland Corporation nchini Marekani na/au nchi nyinginezo.
• Majina ya kampuni na majina ya bidhaa yanayoonekana katika hii hati ni alama za biashara zilizosajiliwa au alama za biashara za wamiliki wao husika.

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.
