Mwongozo wa Kibodi Isiyo na Waya ya Overhead Door Universal OUK

Maelekezo ya Kifaa

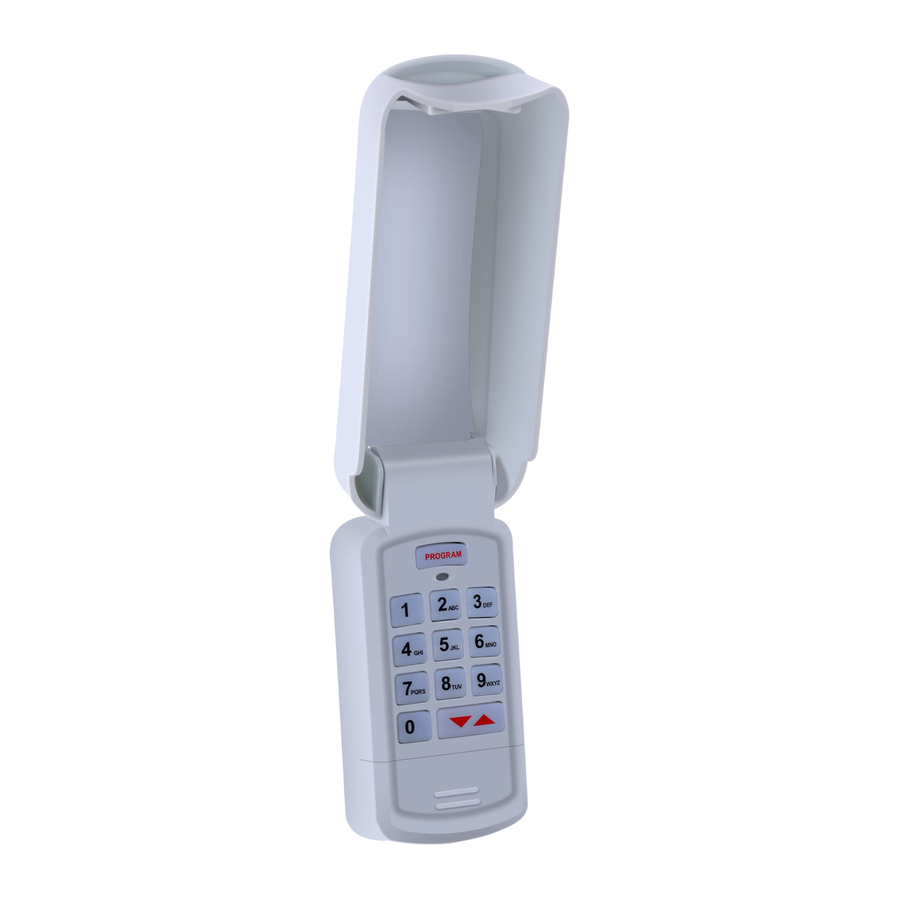

Muhtasari wa Kifaa

Anzisha keypad kwa kufungua sehemu ya betri na kuvuta kichupo cha kinga. Sakinisha tena mlango wa sehemu ili kuanza kuweka programu.

MLANGO UNAOHAMA UNAWEZA KUSABABISHA MAJERAHA MAKUBWA AU KIFO.

• USIWEKE kisambaza data (keypad) isipokuwa kifaa cha usalama cha opereta wa mlango kinafanya kazi kama inavyotakiwa na mwongozo wa opereta wa mlango.
• Keypad lazima iwekwe mahali ambapo mlango unaonekana, angalau futi 5 juu ya sakafu na mbali na sehemu za mlango zinazohamahama.
• Weka watu mbali na sehemu ya kufungua wakati mlango unahamishwa.
• USIWARUHUSU watoto kucheza na kisambaza data au opereta wa mlango.

Iwapo usalama wa kugeuza haufanyi kazi vizuri:

• Funga mlango kisha ukate muunganisho wa kifungua mlango kwa kutumia kishikio cha kutoa mwongozo.
• USITUMIE kisambaza data au opereta wa mlango.
• Rejelea Mwongozo wa Mmiliki wa Mlango na Kifungua Mlango kabla ya kujaribu ukarabati wowote.

Inapendekezwa kukamilisha uwekaji programu kabla ya kuweka keypad.

SIFA MUHIMU ZA KEYPAD HII:

• Sauti ya mlio itasikika kwa kila kitufe kinachobonyezwa.
• Keypad itafanya kazi hadi milango 3 kwa nambari moja ya PIN.
• PIN ya muda inaweza kuwekwa kwa ufikiaji rahisi wa wasiotumia.
• Usibonyeze kitufe cha LEARN kwa muda mrefu kuliko sekunde 2-3 zilizotajwa kwani inaweza kusababisha rimoti zinazofanya kazi ziache kufanya kazi.

Hapa chini kuna chapa na vipimo ambavyo keypad hii inaoana nayo. Tafuta ID# katika Chati A hapa chini ambayo inarejelea vipimo vyako mahususi vya kifungua mlango. Utahitaji nambari hii wakati wa kuweka programu. Rejelea HATUA YA 1 ili kupata aina na/au kitufe cha LEARN/PROGRAM.

Chati A

Overhead Door® CodeDodger® ni alama za biashara zilizosajiliwa za Overhead Door Corporation. Majina na alama zingine zote za biashara zilizoorodheshwa ni mali ya wamiliki husika.

HATUA YA 1 - TAFUTA VIPIMO & KITUFE CHA LEARN/PROGRAM

1. Tafuta chapa na vipimo vya kifungua/kipokezi kwa kifaa kwa kushauriana na lebo kwenye kifungua/kipokezi, mwongozo wa maagizo, rimoti za sasa za kifungua mlango, au mtengenezaji asili au kifungua/kipokezi.
2. Tafuta kitufe cha LEARN/PROGRAM kwenye kifaa - umbo, rangi au jina la kitufe hiki linaweza kutofautiana kwa chapa. Kwa vifungua milango vya karakana, hakikisha umeangalia chini ya vifuniko vya taa. Kwa vifungua mlango vya kibiashara, kitufe hiki kinaweza kuwa kwenye ubao wa saketi au kifungua mlango. Katika hali nyingine, kitufe hiki kinaweza pia kuwa kwenye kipokezi cha nje ambacho kimewekwa kwenye au karibu na bidhaa. Angalia mwongozo wa vifaa ikiwa inahitajika.


Notisi ya FCC

Taarifa ya Sehemu ya 15.21 ya FCC:
Mabadiliko au marekebisho ambayo hayajaidhinishwa waziwazi na mhusika anayehusika na utiifu yanaweza kubatilisha mamlaka ya mtumiaji ya kuendesha kifaa.

Taarifa ya FCC / IC:
Kifaa hiki kinatii Sehemu ya 15 ya FCC na viwango vya RSS visivyo na leseni vya Industry Canada. Uendeshaji unategemea masharti mawili yafuatayo:

1. kifaa hiki hakiwezi kusababisha usumbufu unaodhuru, na
2. kifaa hiki lazima kikubali usumbufu wowote uliopokelewa, ikiwa ni pamoja na usumbufu ambao unaweza kusababisha uendeshaji usiotakiwa wa kifaa.

HATUA YA 2 - KUONDOA KIFaa

Fanya kazi hii kwanza kabla ya kuweka PIN au wakati wowote keypad inahitaji kuwekwa upya kwa chaguo-msingi za kiwandani:

1. Ondoa kichupo cha kuwezesha kutoka ndani ya sehemu ya betri.
2. Bonyeza vitufe vya PROGRAM & UP/DOWN kwa wakati mmoja na ushikilie kwa sekunde 5.
   (sauti itasikika) - kisha uachilie (LED ya kijani itawaka na kuzima).
3. Keypad sasa iko tayari kuwekwa programu. Anza kwa HATUA YA 3.

HATUA YA 3 - KUWEKA PROGRAMU KWA KIFUNGUA MLANGO KIMOJA AU ZAIDI

Keypad hii inaweza kuwekwa programu kwa hadi vifungua milango 3 vya karakana vya kibinafsi katika mchanganyiko wowote wa vipimo vya mtengenezaji. Utahitaji ID# yako ya kifungua mlango kutoka Chati A kwa hatua hizi. Ili kuanza tena wakati wowote, anza kwa HATUA YA 2 - KUONDOA KEYPAD.

Kwa kitufe cha Learn cha Manjano cha ID#4 Chamberlain®/LiftMaster®/Craftsman® PEKEE, songa hadi SEHEMU INAYOFUATA.

WEKA PROGRAMU KIFUNGUA MLANGO #1 (Kwa vifungua mlango vyote ISIPOKUWA Kitendaji cha Learn cha Manjano cha ID#4)

1. Kwenye keypad, weka PIN ya kibinafsi (tarakimu 3-8).
2. Kwenye keypad, bonyeza na uachilie kitufe cha UP/DOWN (LED inawaka polepole).
3. Kwenye keypad, weka ID# ya kifungua mlango kutoka Chati A.
4. Kwenye keypad, bonyeza na uachilie kitufe cha UP/DOWN (LED inawaka haraka).
5. Kwenye kifungua mlango, bonyeza kitufe cha LEARN/PROGRAM kwa sekunde 2-3 kisha uachilie.
6. Kwenye keypad, bonyeza kitufe cha UP/DOWN mara moja kila baada ya sekunde mbili hadi kifungua mlango kiwashe. USIBONYEZE vitufe vyovyote vya ziada hadi kifungua mlango kiache kufanya kazi.
7. SUBIRI hadi taa ya nyuma izime kabla ya kujaribu maingizo ya ziada ya keypad. Uwekaji programu umekamilika.

PEKEE kwa ID#4 Chamberlain®/LiftMaster®/Craftsman® Kitendaji cha Learn cha Manjano: WEKA PROGRAMU KIFUNGUA MLANGO #1

1. Kwenye keypad, weka PIN ya kibinafsi (tarakimu 3-8).
2. Kwenye keypad, bonyeza na uachilie kitufe cha UP/DOWN (LED inawaka polepole).
3. Kwenye keypad, weka ID#: 4
4. Kwenye keypad, bonyeza na uachilie kitufe cha UP/DOWN (LED inawaka haraka).
5. Kisha ubonyeze na ushikilie kitufe cha UP/DOWN.
6. Achilia kitufe baada ya sauti kulia (sekunde 5).
7. Kwenye kifungua mlango, bonyeza kitufe cha LEARN/PROGRAM sekunde 2-3 kisha uachilie.
8. Kwenye keypad, bonyeza kitufe cha UP/DOWN MARA MOJA. Kifungua mlango kitabonyeza.
9. Kwenye kifungua mlango, bonyeza kitufe cha LEARN/PROGRAM sekunde 2-3 tena kisha uachilie.
10. Kwenye keypad, bonyeza kitufe cha UP/DOWN tena MARA MOJA. Kifungua mlango kitabonyeza.
11. Kwenye keypad, bonyeza kitufe cha UP/DOWN tena MARA MOJA. Kifungua mlango kitafanya kazi.
12. SUBIRI hadi taa ya nyuma izime kabla ya kujaribu maingizo ya ziada ya keypad. Uwekaji programu umekamilika.

VIFUNGUA MLANGO NYINGI:
Kamilisha hatua za Kifungua Mlango #1 hapo juu. Ili kuweka programu Kifungua Mlango #2 au #3 wakati wowote, fuata hatua zilizo hapa chini. Kuwa tayari kurejelea Chati A kisha kutoka hapo juu:

1. Taa ya nyuma ya keypad ikiwa imezimwa, bonyeza kitufe cha PROGRAM mara 2 ili kuweka programu kifungua mlango cha pili AU ubonyeze mara 3 ili kuweka programu kifungua mlango cha tatu (LED ya bluu inawaka polepole).
2. LED ya bluu ikiwa bado inawaka, rudi kwa katika sehemu iliyo hapo juu na uweke ID# yake ya kifungua mlango kutoka CHATI A.
3. Endelea na hatua zilizobaki zenye nambari.

KUTUMIA KIFAA KUENDESHA VIFUNGUAJI

UENDESHAJI WA MLANGO MMOJA

1. Hakikisha taa ya nyuma ya pedi ya nambari imezimwa.
2. Ingiza PIN.
3. Bonyeza kitufe cha JUU/CHINI.
4. Kifungua kitafanya kazi.

UENDESHAJI WA MILANGO MINGI

1. Hakikisha taa ya nyuma ya pedi ya nambari imezimwa.
2. Ingiza PIN.
3. Bonyeza kitufe cha JUU/CHINI.
4. Bonyeza kitufe cha nambari kinachoendana na mlango unaotaka (1, 2, au 3).
5. Kifungua kinachotakiwa kitafanya kazi.

KUMBUKA: Baada ya ingizo lolote lililofaulu, kibodi hubaki amilifu kwa sekunde 15 na KUBONYEZA KITUFE CHOCHOTE kutaathiri harakati ya kifungua (kipengele cha dharura). SUBIRI hadi taa ya nyuma izime kabla ya kujaribu ingizo la ziada la kibodi.

PROGRAMU YA ZIADA

KUWEKA PIN KUU YA MUDA

Ikiwa kibodi itatumiwa na wafanyakazi ambao hawajaidhinishwa kwa kawaida (kama vile fundi), PIN ya muda inaweza kupewa wafanyakazi hao ili kupata ufikiaji wa karakana. PIN hii itasalia amilifu hadi PIN kuu itakapotumiwa tena. (PRGM = PROGRAM).

1. Ingiza PIN kuu.
2. Bonyeza kitufe cha PRGM mara tatu (LED itawaka mfululizo ikionyesha kibodi iko tayari kwa PIN ya muda).
3. Ingiza PIN ya muda (tarakimu 3-8).
4. Bonyeza kitufe cha PGRM mara moja (LED itamulika mara mbili na kuzima ikionyesha PIN ya muda imewekwa).
5. Ili kughairi PIN ya muda, endesha kibodi/mlango kwa PIN kuu ya asili.

BADILISHA PIN

Ikiwa PIN kuu inahitaji kubadilishwa, fuata hatua hizi.

1. Ingiza PIN kuu ya sasa.
2. Bonyeza kitufe cha PRGM mara moja (LED itawaka mfululizo ikionyesha kibodi iko tayari kwa PIN mpya).
3. Ingiza PIN mpya (tarakimu 3-8).
4. Bonyeza kitufe cha PGRM mara moja (LED itamulika mara mbili na kuzima ikionyesha PIN mpya imewekwa).

KUWEKA KIFAA/KUBADILISHA BETRI

Kibodi LAZIMA iwekwe inayoonekana na mlango wa karakana angalau futi 5 juu ya sakafu na mbali na sehemu zozote zinazohamia za mlango. KUMBUKA kwamba programu haitapotea wakati wa kuondoa betri.

1. Ondoa kifuniko cha betri na betri. Badilisha ikiwa ni lazima.

   KUMBUKA: Tumia tu betri za kawaida au za alkali za AAA. USITUMIE betri zinazoweza kuchajiwa tena.
2. Chimbea tundu dogo la majaribio la 3/32" kwa skrubu ya juu ya kuweka.
3. Sakinisha skrubu iliyojumuishwa kwenye tundu dogo la majaribio, ukiacha pengo la 1/8" kati ya kichwa cha skrubu na ukuta.

4. Unganisha mlima uliopangwa nyuma ya kibodi juu ya skrubu.

5. Weka alama na uchimbe tundu dogo la majaribio la 3/32" kwa skrubu ya chini na uimarishe kibodi ukutani. (Usikaze kupita kiasi).

6. Sakinisha tena betri.

MAELEKEZO YA KIFAA KWA AJILI YA MIUNDO INAYOFAA YA DIP SWITCH

Hii ni maagizo ya ziada ya Kibodi ya Universal kwa ajili ya waendeshaji wanaooana na swichi ya dip. Tumia hii badala ya Hatua ya 3 ya maagizo makuu. Rejelea maagizo makuu kwa vipengele na kazi zingine zote za kibodi.

Swichi za kupiga mbizi za msimbo zisizobadilika zinaonekanaje na jinsi ya kuzibadilisha kwa ajili ya kupanga Kibodi ya Universal?
SWICHI ZA DIP zitawekwa kwenye kichwa cha injini ya kifungua mlango wa karakana au ndani ya kidhibiti cha mbali.

Ikiwa kifungua kina kikundi cha swichi 9 na nafasi 3 kwa kila swichi (TRINARY):

• Swichi katika nafasi ya JUU (+) = Bonyeza kitufe cha 1
• Swichi katika nafasi ya KATI (0) = Bonyeza kitufe cha 2
• Swichi katika nafasi ya CHINI (-) = Bonyeza kitufe cha 3

Katika mfano huu, msimbo utakuwa:

Ikiwa kifungua kina kikundi cha swichi 9-12 na nafasi 2 kwa kila swichi (BINARY):

• Swichi katika nafasi ya JUU (+) = Bonyeza kitufe cha 1
• Swichi katika nafasi ya CHINI (-) = Bonyeza kitufe cha 2

Katika mfano huu, msimbo utakuwa:

HATUA YA 1: Tafuta na uandike nafasi za DIP SWITCH

Kila kisanduku kilichotiwa kivuli hapa chini kinawakilisha nafasi ya swichi ya DIP. Katika visanduku hivi, andika nambari 1, 2 au 3 inavyoendana na nafasi ya swichi ya +, 0, au - inayoonyeshwa kwenye kidhibiti cha mbali, kifungua au kipokezi. Utahitaji kurejelea sehemu hii katika HATUA YA 3 baadaye. (Visanduku vyote havitatumika wakati wa kufanya kazi na vifungua swichi 9).

Badilisha msimbo wa kifungua #1

Badilisha msimbo wa kifungua #2

Badilisha msimbo wa kifungua #3

HATUA YA 2: Tafuta na uandike Kitambulisho cha kifungua#(s)

Hapa chini kuna chapa na vipimo vya muundo wa swichi ya DIP ambayo kibodi hii inaoana nayo. Tafuta Kitambulisho# kwenye Chati B hapa chini ambayo inarejelea vipimo maalum vya kifungua.

CHATI B

Majina na alama zote zilizoorodheshwa ni mali ya wamiliki husika.

Andika Kitambulisho#(s) Hapa.
Utahitaji kurejelea sehemu hii katika HATUA YA 3 baadaye.

HATUA YA 3: KUWEKA PROGRAMU KWA KIFUNGUA KIMOJA AU ZAIDI

Kibodi hii inaweza kupangwa kwa vifungua milango ya karakana ya mtu binafsi hadi 3 katika mchanganyiko wowote wa vipimo vya mtengenezaji. Misimbo iliyobadilishwa na Kitambulisho#s kutoka HATUA YA 1 & 2 zinahitajika ili kukamilisha hatua hizi.

Panga Kifungua #1:

1. Kwenye kibodi, ingiza PIN ya kibinafsi (tarakimu 3-8).
2. Kwenye kibodi, bonyeza na uachilie kitufe cha JUU/CHINI (LED inamulika polepole).
3. Kwenye kibodi, ingiza Kitambulisho# kutoka CHATI B
4. Kwenye kibodi, bonyeza na uachilie kitufe cha JUU/CHINI (LED inamulika haraka).
5. Ingiza msimbo uliyobadilishwa kutoka Hatua ya 1 kwenye ukurasa wa kwanza kwa kifungua 1.
6. Kwenye kibodi, bonyeza kitufe cha JUU/CHINI mara moja kila baada ya sekunde mbili hadi mlango ufanye kazi.

Upangaji umekamilika kwa kifungua kimoja cha swichi ya dip. Ili kupanga vifungua swichi vya dip vya ziada wakati wowote, angalia hatua zilizoorodheshwa hapa chini.

Kumbuka: Misimbo iliyobadilishwa na Kitambulisho#s kwa vifungua vya ziada inahitajika ili kukamilisha sehemu inayofuata.

Kupanga Vifungua Nyingi:
Kamilisha hatua za Kifungua #1 hapo juu. Ili kupanga Kifungua #2 au #3 wakati wowote, fuata hatua zilizo hapa chini na taa ya nyuma ikiwa imezimwa. Kuwa tayari kurejelea misimbo iliyobadilishwa na Kitambulisho#s kutoka Hatua ya 1 na 2 katika hati hii.

1. Kwenye kibodi, bonyeza kitufe cha PROGRAM mara 2 ili kupanga kifungua cha pili AU ubonyeze mara 3 ili kupanga kifungua cha tatu (LED inamulika polepole).
2. Kwenye kibodi, ingiza Kitambulisho# cha kifungua kutoka Chati B kwa Kifungua #2 au #3.
3. Kwenye kibodi, bonyeza na uachilie kitufe cha JUU/CHINI (LED inamulika haraka).
4. Ingiza msimbo uliyobadilishwa kutoka Hatua ya 1 kwenye ukurasa wa kwanza kwa Kifungua #2 au #3.
5. Kwenye kibodi, bonyeza kitufe cha JUU/CHINI mara moja kila baada ya sekunde mbili hadi mlango ufanye kazi.

HATUA YA 4: KUTUMIA KIFAA KUENDESHA VIFUNGUA

Uendeshaji wa Mlango Mmoja:

1. Hakikisha taa ya nyuma ya pedi ya nambari imezimwa.
2. Ingiza PIN na ubonyeze kitufe cha JUU/CHINI (kifungua kinafanya kazi).

Uendeshaji wa Milango Mingi:

1. Hakikisha taa ya nyuma ya pedi ya nambari imezimwa.
2. Ingiza PIN na ubonyeze kitufe cha JUU/CHINI.
3. Bonyeza kitufe cha nambari kinachoendana na kifungua unachotaka (1, 2, au 3).
4. Kifungua kinachotakiwa kitafanya kazi.

Kwa chaguo za ziada za programu na maagizo ya kupachika, rejelea karatasi kuu ya maagizo.

Kwa maswali au utatuzi, wasiliana na Huduma kwa Wateja (www.overheaddoor.com) au kwa simu kwa: 1-800-929-3667 kwa usaidizi.
