Overhead Door Universal simsiz klaviaturasi OUK qo'llanmasi

Qurilma bo'yicha ko'rsatmalar

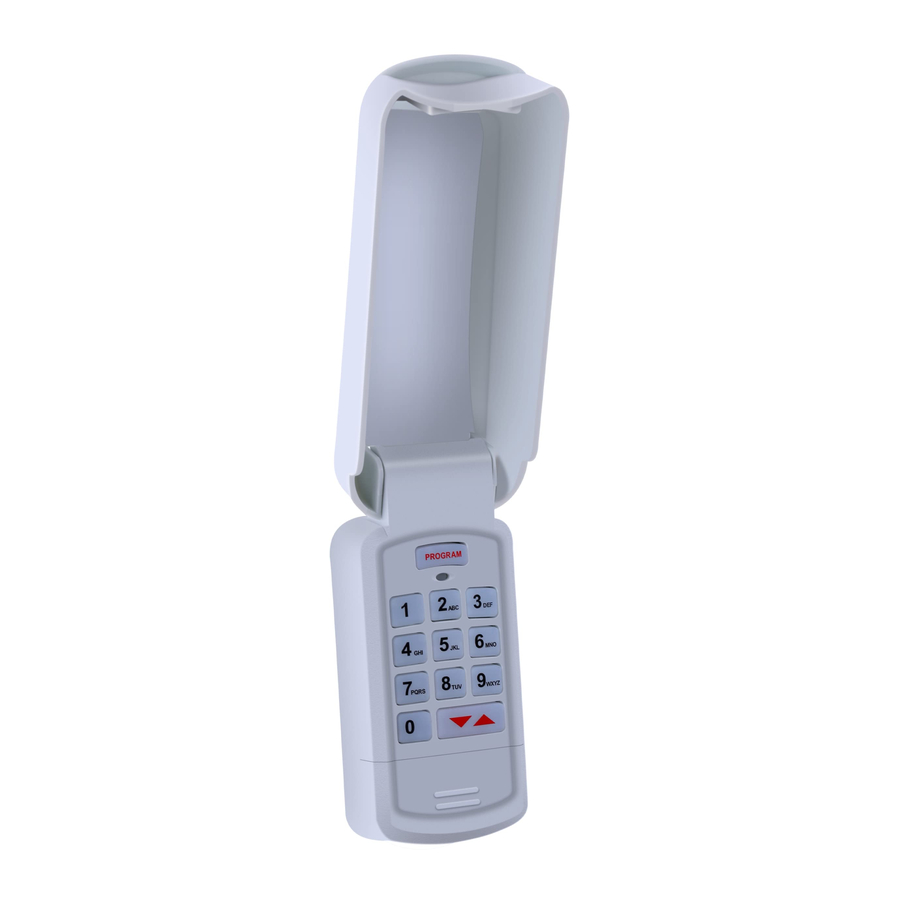

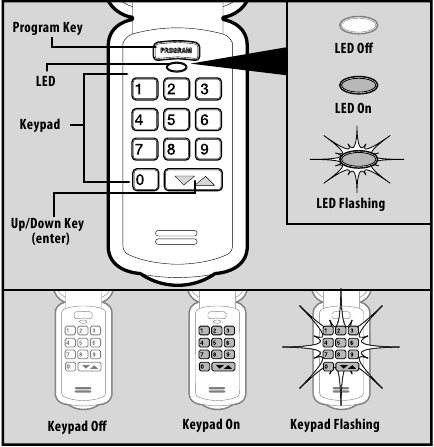

Qurilmaga umumiy nuqtai

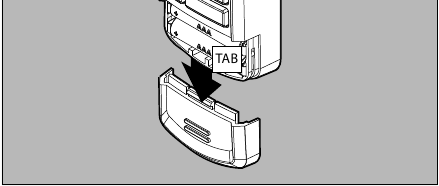

Batareya bo'linmasini ochib va himoya yorlig'ini tortib, klaviaturani faollashtiring. Dasturlashni boshlash uchun bo'linma qopqog'ini qayta o'rnating.

HARAKATLANUVCHI ESHIK JIDDIY JAROhat YOKI O'LIMGA OLIB KELISHI MUMKIN.

• Eshik operatorining xavfsizlik moslamasi eshik operatori qo'llanmasida talab qilinganidek ishlamasa, transmitterni (klaviaturani) o'rnatMANG.
• Klaviatura eshik ko'rinadigan joyga, poldan kamida 5 fut balandlikda va harakatlanuvchi eshik qismlaridan uzoqda o'rnatilishi kerak.
• Eshik harakatlanayotganda odamlarni ochilish joyidan uzoqroq tuting.
• Bolalarga transmitter yoki eshik operatori bilan o'ynashiga YO'L QO'YMANG.

Agar xavfsizlikni teskari o'zgartirish to'g'ri ishlamasa:

• Eshikni yoping, so'ngra qo'lda bo'shatish dastagini ishlatib, ochuvchini uzing.
• Transmitter yoki eshik operatoridan FOYDALANMANG.
• Har qanday ta'mirlashga urinishdan oldin Eshik va Eshik Ochuvchi Egasi Qo'llanmalariga murojaat qiling.

Klaviaturani o'rnatishdan oldin dasturlashni yakunlash tavsiya etiladi.

USHBU KLAVIATURANING MUHIM XUSUSIYATLARI:

• Har bir tugmani bosganda eshitiladigan signal eshitiladi.
• Klaviatura bitta PIN-kod bilan 3 tagacha eshikni boshqarishi mumkin.
• Foydalanuvchiga qulay bo'lmagan kirish uchun vaqtinchalik PIN-kod o'rnatilishi mumkin.
• LEARN (o'rganish) tugmasini ko'rsatilgan 2-3 soniyadan uzoqroq bosmang, chunki bu ishlaydigan masofadan boshqarish pultlarining ishlamay qolishiga olib kelishi mumkin.

Quyida ushbu klaviatura mos keladigan brendlar va spetsifikatsiyalar keltirilgan. O'zingizning maxsus ochuvchi spetsifikatsiyangizga ishora qiluvchi A jadvalidagi ID#ni toping. Dasturlash vaqtida sizga bu raqam kerak bo'ladi. Turini va/yoki LEARN/PROGRAM (o'rganish/dasturlash) tugmasini topish uchun 1-QADAMga qarang.

A jadvali

Overhead Door® CodeDodger® - Overhead Door korporatsiyasining ro'yxatdan o'tgan savdo belgilari. Boshqa barcha ro'yxatga olingan nomlar va savdo belgilari tegishli egalarining mulki hisoblanadi.

1-QADAM - SPETSIFIKATSIYALARNI VA O'RGANISH/DASTURLASH TUGMASINI TOPING

1. Ochuvchi/qabul qilgichdagi yorliqqa, ko'rsatma qo'llanmasiga, ochuvchi uchun joriy masofadan boshqarish pultlariga yoki asl ishlab chiqaruvchiga yoki ochuvchi/qabul qilgichga murojaat qilib, qurilma uchun brend va ochuvchi/qabul qilgich spetsifikatsiyalarini aniqlang.

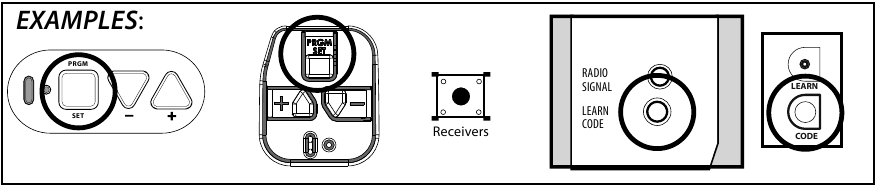

2. Qurilmadagi LEARN/PROGRAM (o'rganish/dasturlash) tugmasini toping - ushbu tugmaning shakli, rangi yoki nomi brendga qarab farq qilishi mumkin. Garaj eshiklari ochuvchilari uchun yorug'lik qopqoqlari ostini tekshirishga ishonch hosil qiling. Tijorat ochuvchilari uchun ushbu tugma elektron platada yoki ochuvchida bo'lishi mumkin. Ba'zi hollarda, ushbu tugma mahsulotga o'rnatilgan yoki uning yaqinida joylashgan tashqi qabul qilgichda ham bo'lishi mumkin. Agar kerak bo'lsa, qurilmalar qo'llanmasiga murojaat qiling.


FCC xabarnomasi

FCC 15.21-qism bayonoti:
Muvofiqlik uchun mas'ul tomon tomonidan aniq tasdiqlanmagan o'zgartirishlar yoki modifikatsiyalar foydalanuvchining uskunani ishlatish huquqini bekor qilishi mumkin.

FCC / IC bayonoti:
Ushbu qurilma FCC 15-qismiga va Industry Canada litsenziyasidan ozod qilingan RSS standart(lar)iga mos keladi. Ishlash quyidagi ikki shartga bog'liq:

1. ushbu qurilma zararli shovqinlarni keltirib chiqarmasligi kerak va
2. ushbu qurilma, shu jumladan qurilmaning istalmagan ishlashiga olib kelishi mumkin bo'lgan shovqinlarni ham qabul qilishi kerak.

2-QADAM - QURILMANI TOZALASH

PIN-kodni o'rnatishdan oldin yoki klaviaturani zavod sozlamalariga qaytarish kerak bo'lganda, avval ushbu vazifani bajaring:

1. Batareya bo'linmasi ichidan faollashtirish yorlig'ini olib tashlang.
2. PROGRAM (dastur) va UP/DOWN (yuqoriga/pastga) tugmalarini bir vaqtning o'zida bosing va 5 soniya ushlab turing.
   (signal eshitiladi) - keyin qo'yib yuboring (yashil LED miltillaydi va o'chadi).
3. Klaviatura endi dasturlashga tayyor. 3-QADAMdan boshlang.

3-QADAM - BIR YOKI BIR NECHTA OCHUVCHILARNI DASTURLASH

Ushbu klaviatura ishlab chiqaruvchi spetsifikatsiyalarining har qanday kombinatsiyasida 3 tagacha individual garaj eshigi ochuvchilariga dasturlashtirilishi mumkin. Ushbu qadamlar uchun sizga A jadvalidan ochuvchi ID# kerak bo'ladi. Istalgan vaqtda qayta boshlash uchun 2-QADAMdan boshlang - KLAVIATURANI TOZALASH.

FAQAT ID#4 Chamberlain®/LiftMaster®/Craftsman® Sariq O'rganish Tugmasi uchun KEYINGI BO'LIMga o'ting.

OCHUVCHI #1 NI DASTURLASH (ID#4 Sariq O'rganishdan tashqari barcha ochuvchilar uchun)

1. Klaviaturada shaxsiy PIN-kodni (3-8 raqam) kiriting.
2. Klaviaturada UP/DOWN (yuqoriga/pastga) tugmasini bosing va qo'yib yuboring (LED sekin miltillaydi).
3. Klaviaturada A jadvalidan ochuvchining ID#ni kiriting.
4. Klaviaturada UP/DOWN (yuqoriga/pastga) tugmasini bosing va qo'yib yuboring (LED tez miltillaydi).
5. Ochuvchida LEARN/PROGRAM (o'rganish/dasturlash) tugmasini 2-3 soniya bosib turing va keyin qo'yib yuboring.
6. Klaviaturada ochuvchi faollashguncha har ikki soniyada UP/DOWN (yuqoriga/pastga) tugmasini bir marta bosing. Ochuvchi to'xtaguncha qo'shimcha tugmalarni bosMANG.
7. Qo'shimcha klaviatura yozuvlariga urinishdan oldin orqa yoritish o'chguncha KUTING. Dasturlash yakunlandi.

FAQAT ID#4 Chamberlain®/LiftMaster®/Craftsman® Sariq O'rganish uchun: OCHUVCHI #1 NI DASTURLASH

1. Klaviaturada shaxsiy PIN-kodni (3-8 raqam) kiriting.
2. Klaviaturada UP/DOWN (yuqoriga/pastga) tugmasini bosing va qo'yib yuboring (LED sekin miltillaydi).
3. Klaviaturada ID#: 4 ni kiriting
4. Klaviaturada UP/DOWN (yuqoriga/pastga) tugmasini bosing va qo'yib yuboring (LED tez miltillaydi).
5. Keyin UP/DOWN (yuqoriga/pastga) tugmasini bosib turing.
6. Signal eshitilgandan keyin tugmani qo'yib yuboring (5 soniya).
7. Ochuvchida LEARN/PROGRAM (o'rganish/dasturlash) tugmasini 2-3 soniya bosib turing va keyin qo'yib yuboring.
8. Klaviaturada UP/DOWN (yuqoriga/pastga) tugmasini BIR marta bosing. Ochuvchi chertadi.
9. Ochuvchida LEARN/PROGRAM (o'rganish/dasturlash) tugmasini yana 2-3 soniya bosib turing va keyin qo'yib yuboring.
10. Klaviaturada UP/DOWN (yuqoriga/pastga) tugmasini yana BIR marta bosing. Ochuvchi chertadi.
11. Klaviaturada UP/DOWN (yuqoriga/pastga) tugmasini yana BIR marta bosing. Ochuvchi ishlaydi.
12. Qo'shimcha klaviatura yozuvlariga urinishdan oldin orqa yoritish o'chguncha KUTING. Dasturlash yakunlandi.

BIR NECHTA OCHUVCHILAR:
Yuqoridagi Ochuvchi #1 uchun qadamlarni bajaring. Istalgan vaqtda Ochuvchi #2 yoki #3 ni dasturlash uchun quyidagi qadamlarni bajaring. A jadvaliga murojaat qilishga tayyor bo'ling va keyin yuqoridagi :

1. Klaviatura orqa yoritgichi o'chirilgan holda, ikkinchi ochuvchini dasturlash uchun PROGRAM (dastur) tugmasini 2 marta bosing YOKI uchinchi ochuvchini dasturlash uchun uni 3 marta bosing (ko'k LED sekin miltillaydi).
2. Ko'k LED hali ham miltillayotgan bo'lsa, yuqoridagi bo'limdagi ga qayting va A JADVALIDAN uning ochuvchi ID#ni kiriting.
3. Qolgan raqamlangan qadamlar bilan davom eting.

QURILMADAN OCHUVCHILARNI BOSHQARISH UCHUN FOYDALANISH

YAKKA ESCHIKNI BOSHQARISH

1. Raqamli panelning orqa yoritilishi o'chirilganligiga ishonch hosil qiling.
2. PIN-kodni kiriting.
3. YUQORIGA/PASTGA tugmasini bosing.
4. Ochuvchi ishlaydi.

KO'P ESCHIKNI BOSHQARISH

1. Raqamli panelning orqa yoritilishi o'chirilganligiga ishonch hosil qiling.
2. PIN-kodni kiriting.
3. YUQORIGA/PASTGA tugmasini bosing.
4. Kerakli eshikka mos keladigan raqamli tugmani bosing (1, 2 yoki 3).
5. Kerakli ochuvchi ishlaydi.

ESLATMA: Har qanday muvaffaqiyatli kiritishdan so'ng, klaviatura 15 soniya davomida faol bo'lib qoladi va HAR QANDAY TUGMANI BOSISH ochuvchining harakatiga ta'sir qiladi (favqulodda vaziyat xususiyati). Qo'shimcha klaviatura yozuvlarini urinishdan oldin orqa yoritish o'chguncha KUTING.

QO'SHIMCHA DASTURLASH

VAQTINCHALIK ASOSIY PIN-KODNI O'RNATISH

Agar klaviaturadan odatda ruxsat etilmagan xodimlar (masalan, ta'mirlovchi) foydalanishi kerak bo'lsa, garajga kirish uchun ushbu xodimga vaqtinchalik PIN-kod berilishi mumkin. Ushbu PIN-kod asosiy PIN-kod yana ishlatilgunga qadar faol bo'lib qoladi. (PRGM = DASTUR).

1. Asosiy PIN-kodni kiriting.
2. PRGM tugmasini uch marta bosing (LED doimiy yonadi, bu klaviatura vaqtinchalik PIN-kodga tayyorligini bildiradi).
3. Vaqtinchalik PIN-kodni kiriting (3-8 xonali).
4. PGRM tugmasini bir marta bosing (LED ikki marta miltillaydi va o'chadi, bu vaqtinchalik PIN-kod o'rnatilganligini bildiradi).
5. Vaqtinchalik PIN-kodni bekor qilish uchun klaviatura/eshikni asl asosiy PIN-kod bilan ishlating.

PIN-KODNI O'ZGARTIRISH

Agar asosiy PIN-kodni o'zgartirish kerak bo'lsa, quyidagi amallarni bajaring.

1. Joriy asosiy PIN-kodni kiriting.
2. PRGM tugmasini bir marta bosing (LED doimiy yonadi, bu klaviatura yangi PIN-kodga tayyorligini bildiradi).
3. Yangi PIN-kodni kiriting (3-8 xonali).
4. PGRM tugmasini bir marta bosing (LED ikki marta miltillaydi va o'chadi, bu yangi PIN-kod o'rnatilganligini bildiradi).

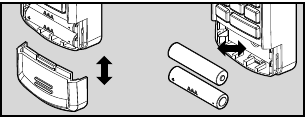

QURILMANI O'RNATISH/BATAREYALARNI ALMASHTIRISH

Klaviatura garaj eshigi(lar)i ko'rinadigan joyda, poldan kamida 5 fut balandlikda va harakatlanuvchi eshik qismlaridan uzoqda o'rnatilishi KERAK. E'tibor bering, batareyani olib tashlash paytida dasturlash yo'qolmaydi.

1. Batareya qopqog'ini va batareyalarni olib tashlang. Zarur bo'lsa, almashtiring.

   ESLATMA: Faqat standart yoki ishqorli AAA batareyalaridan foydalaning. Qayta zaryadlanuvchi batareyalardan FOYDALANMANG.
2. Yuqori o'rnatish vint uchun 3/32 dyuymli yo'naltiruvchi teshikni burg'ulang.
3. Qo'shilgan vintni yo'naltiruvchi teshikka o'rnating, vint boshi va devor o'rtasida 1/8 dyuymli bo'shliq qoldiring.

4. Klaviatura orqasidagi tirqishli o'rnatishni vint ustiga ilib qo'ying.

5. Pastki vint uchun 3/32 dyuymli yo'naltiruvchi teshikni belgilang va burg'ulang va klaviaturani devorga mahkamlang. (Haddan tashqari qattiq tortmang).

6. Batareyalarni qayta o'rnating.

DIP-KOMMUTATORGA MOS MODELLAR UCHUN QURILMA YO'RIQNOMASI

Bu dip-kommutatorga mos operatorlar uchun Universal klaviatura qo'shimcha yo'riqnomasidir. Bundan asosiy yo'riqnomaning 3-bosqichi o'rniga foydalaning. Klaviatura barcha boshqa xususiyatlari va funktsiyalari uchun asosiy yo'riqnomaga murojaat qiling.

Qat'iy kodli dip-kommutatorlar qanday ko'rinishga ega va ularni Universal klaviaturani dasturlash uchun qanday o'zgartirish mumkin?
DIP-KOMMUTATORLAR garaj eshigi ochuvchi motorining boshida yoki masofadan boshqarish pulti ichida joylashgan bo'ladi.

Agar ochuvchida har bir kommutator uchun 3 pozitsiyali 9 ta kommutator guruhi bo'lsa (TRINARY):

• YUQORI (+) holatdagi kommutator = 1 tugmani bosing
• O'RTA (0) holatdagi kommutator = 2 tugmani bosing
• PASTKI (-) holatdagi kommutator = 3 tugmani bosing

Ushbu misolda kod quyidagicha bo'ladi:

Agar ochuvchida har bir kommutator uchun 2 pozitsiyali 9-12 ta kommutator guruhi bo'lsa (BINARY):

• YUQORI (+) holatdagi kommutator = 1 tugmani bosing
• PASTKI (-) holatdagi kommutator = 2 tugmani bosing

Ushbu misolda kod quyidagicha bo'ladi:

1-QADAM: DIP-KOMMUTATOR POZITSIYALARINI TOPING VA YOZIB OLING

Quyidagi har bir soyali quti DIP-kommutator pozitsiyasini ifodalaydi. Ushbu qutilarga 1, 2 yoki 3 raqamlarini yozing, chunki u masofadan boshqarish pulti, ochuvchi yoki qabul qilgichda ko'rsatilgan +, 0 yoki - kommutator pozitsiyasiga mos keladi. Keyinchalik 3-QADAMDA ushbu bo'limga murojaat qilishingiz kerak bo'ladi. (9 ta kommutatorli ochuvchilar bilan ishlaganda barcha qutilar ishlatilmaydi).

1-ochuvchi uchun kodni o'zgartiring

2-ochuvchi uchun kodni o'zgartiring

3-ochuvchi uchun kodni o'zgartiring

2-QADAM: OCHUVCHI ID#(LAR)INI TOPING VA YOZIB OLING

Quyida ushbu klaviatura mos keladigan DIP-kommutatorli model brendlari va spetsifikatsiyalari keltirilgan. B jadvalidan o'ziga xos ochuvchi spetsifikatsiyasiga ishora qiluvchi ID#ni toping.

B JADVAL

Barcha ro'yxatga olingan nomlar va savdo belgilari ularning tegishli egalarining mulki hisoblanadi.

ID#(LAR)NI BU YERGA YOZING.
Keyinchalik 3-QADAMDA ushbu bo'limga murojaat qilishingiz kerak bo'ladi.

3-QADAM: BIR YOKI BIR NECHTA OCHUVCHILARNI DASTURLASH

Ushbu klaviaturani ishlab chiqaruvchi spetsifikatsiyalarining har qanday kombinatsiyasida 3 tagacha individual garaj eshigi ochuvchilariga dasturlash mumkin. Ushbu qadamlarni bajarish uchun 1 va 2-QADAMLARDAN o'zgartirilgan kod(lar) va ochuvchi ID#(lar)i talab qilinadi.

1-Ochuvchini dasturlash:

1. Klaviatura ustida shaxsiy PIN-kodni kiriting (3-8 xonali).
2. Klaviatura ustida YUQORIGA/PASTGA tugmasini bosing va qo'yib yuboring (LED sekin miltillaydi).
3. Klaviatura ustida B JADVALDAN ID#ni kiriting
4. Klaviatura ustida YUQORIGA/PASTGA tugmasini bosing va qo'yib yuboring (LED tez miltillaydi).
5. 1-ochuvchi uchun birinchi sahifadagi 1-qadamdan o'zgartirilgan kodni kiriting.
6. Klaviatura ustida eshik ishlamaguncha har ikki soniyada bir marta YUQORIGA/PASTGA tugmasini bosing.

Bitta dip-kommutatorli ochuvchi uchun dasturlash yakunlandi. Qo'shimcha dip-kommutatorli ochuvchilarni istalgan vaqtda dasturlash uchun quyida keltirilgan qadamlarga qarang.

Eslatma: Keyingi bo'limni bajarish uchun qo'shimcha ochuvchilar uchun o'zgartirilgan kodlar va ID#lar talab qilinadi.

Bir nechta ochuvchilarni dasturlash:
Yuqoridagi 1-Ochuvchi uchun qadamlarni bajaring. 2- yoki 3-Ochuvchini istalgan vaqtda dasturlash uchun orqa yoritish o'chirilgan holda quyidagi qadamlarni bajaring. Ushbu hujjatdagi 1 va 2-QADAMLARDAN o'zgartirilgan kodlar va ID#larga murojaat qilishga tayyor bo'ling.

1. Klaviatura ustida ikkinchi ochuvchini dasturlash uchun 2 marta YOKI uchinchi ochuvchini dasturlash uchun 3 marta DASTUR tugmasini bosing (LED sekin miltillaydi).
2. Klaviatura ustida B jadvalidan 2- yoki 3-Ochuvchi uchun ochuvchi ID#ni kiriting.
3. Klaviatura ustida YUQORIGA/PASTGA tugmasini bosing va qo'yib yuboring (LED tez miltillaydi).
4. 2- yoki 3-Ochuvchi uchun birinchi sahifadagi 1-qadamdan o'zgartirilgan kodni kiriting.
5. Klaviatura ustida eshik ishlamaguncha har ikki soniyada bir marta YUQORIGA/PASTGA tugmasini bosing.

4-QADAM: QURILMADAN OCHUVCHILARNI BOSHQARISH UCHUN FOYDALANISH

Yakka eshikni boshqarish:

1. Raqamli panelning orqa yoritilishi o'chirilganligiga ishonch hosil qiling.
2. PIN-kodni kiriting va YUQORIGA/PASTGA tugmasini bosing (ochuvchi ishlaydi).

Ko'p eshikni boshqarish:

1. Raqamli panelning orqa yoritilishi o'chirilganligiga ishonch hosil qiling.
2. PIN-kodni kiriting va YUQORIGA/PASTGA tugmasini bosing.
3. Kerakli ochuvchiga mos keladigan raqamli tugmani bosing (1, 2 yoki 3).
4. Kerakli ochuvchi ishlaydi.

Qo'shimcha dasturlash imkoniyatlari va o'rnatish yo'riqnomalari uchun asosiy yo'riqnoma varaqasiga murojaat qiling.

Savollar yoki nosozliklarni bartaraf etish uchun mijozlarga xizmat ko'rsatish markaziga (www.overheaddoor.com) yoki yordam uchun 1-800-929-3667 raqamiga qo'ng'iroq qiling.
