Overhead Door Evrensel Kablosuz Tuş Takımı OUK Kılavuzu

Cihaz Talimatları

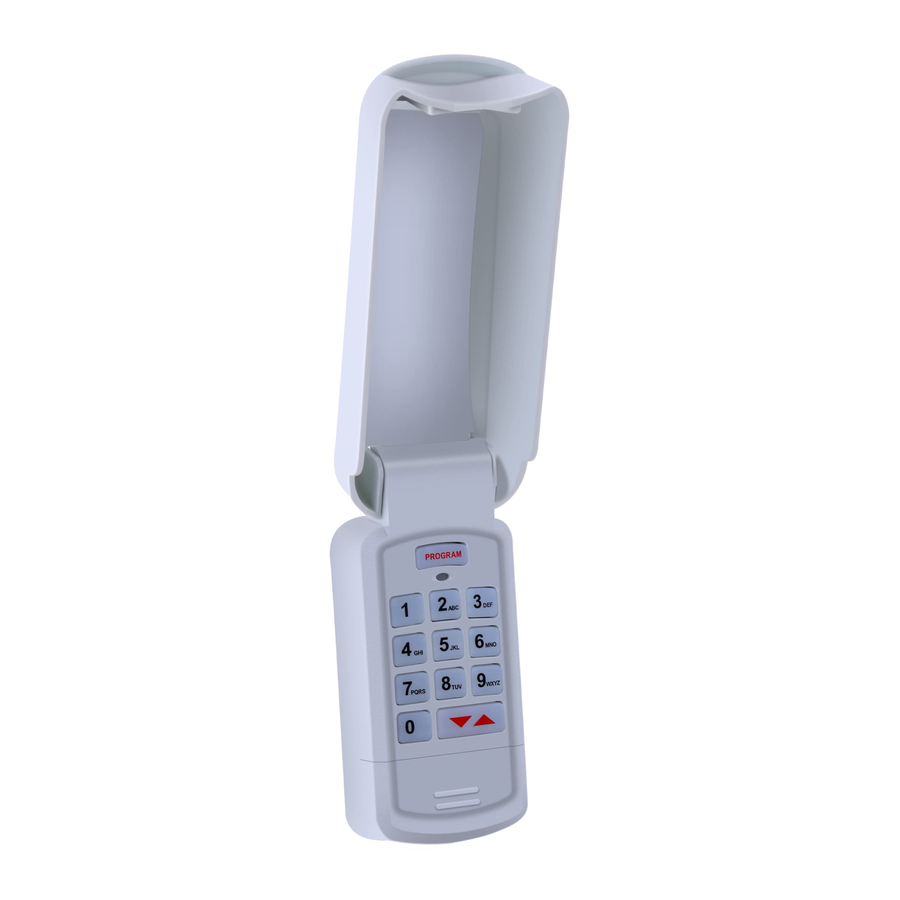

Cihaza Genel Bakış

Pil bölmesini açarak ve koruyucu tırnağı çekerek tuş takımını etkinleştirin. Programlamaya başlamak için bölme kapağını yeniden takın.

HAREKET EDEN KAPI CİDDİ YARALANMAYA VEYA ÖLÜME NEDEN OLABİLİR.

• Kapı operatörünün güvenlik cihazı, kapı operatörünün kılavuzunda belirtildiği gibi çalışmadığı sürece vericiyi (tuş takımı) kurmayın.
• Tuş takımı, kapının görüş alanında, zeminden en az 1,5 metre yukarıda ve hareketli kapı parçalarından uzakta monte edilmelidir.
• Kapı hareket halindeyken insanları açıklıktan uzak tutun.
• Çocukların verici veya kapı operatörü ile oynamasına İZİN VERMEYİN.

Güvenlik geri dönüşü düzgün çalışmıyorsa:

• Kapıyı kapatın ve ardından manuel serbest bırakma kolunu kullanarak açıcıyı sökün.
• Vericiyi veya kapı operatörünü KULLANMAYIN.
• Herhangi bir onarım girişiminde bulunmadan önce Kapı ve Kapı Açıcı Kullanım Kılavuzlarına bakın.

Tuş takımını monte etmeden önce programlamayı tamamlamanız önerilir.

BU TUŞ TAKIMININ ÖNEMLİ ÖZELLİKLERİ:

• Her tuşa basıldığında sesli bir bip sesi duyulur.
• Tuş takımı, tek bir PIN numarasıyla 3 adede kadar kapıyı çalıştırabilir.
• Kullanıcı erişimi olmayanlar için geçici bir PIN ayarlanabilir.
• Çalışan uzaktan kumandaların artık çalışmamasına neden olabileceğinden, LEARN (öğrenme) düğmesine belirtilen 2-3 saniyeden daha uzun süre basmayın.

Aşağıda, bu tuş takımının uyumlu olduğu markalar ve özellikler bulunmaktadır. Belirli açıcı spesifikasyonunuza başvuran A Tablosu'ndaki ID#'yi bulun. Programlama sırasında bu numaraya ihtiyacınız olacak. Türü ve/veya LEARN/PROGRAM (öğrenme/programlama) düğmesini bulmak için ADIM 1'e bakın.

A Tablosu

Overhead Door® CodeDodger®, Overhead Door Corporation'ın tescilli ticari markalarıdır. Listelenen diğer tüm adlar ve ticari markalar ilgili sahiplerinin mülkiyetindedir.

ADIM 1 - SPESİFİKASYONLARI VE LEARN/PROGRAM (ÖĞRENME/PROGRAMLAMA) DÜĞMESİNİ BULUN

1. Açıcı/alıcı üzerindeki etikete, kullanım kılavuzuna, açıcının mevcut uzaktan kumandalarına veya orijinal üreticiye veya açıcıya/alıcıya danışarak cihazın markasını ve açıcı/alıcı özelliklerini bulun.
2. Cihazdaki LEARN/PROGRAM (öğrenme/programlama) düğmesini bulun - bu düğmenin şekli, rengi veya adı markaya göre değişebilir. Garaj kapısı açıcıları için ışık kapaklarının altını kontrol ettiğinizden emin olun. Ticari açıcılar için bu düğme devre kartında veya açıcıda olabilir. Bazı durumlarda, bu düğme ürünün üzerine veya yakınına monte edilmiş harici bir alıcıda da olabilir. Gerekirse cihazların kılavuzuna bakın.


FCC Bildirimi

FCC Bölüm 15.21 Beyanı:
Uyumluluktan sorumlu tarafça açıkça onaylanmayan değişiklikler veya modifikasyonlar, kullanıcının ekipmanı çalıştırma yetkisini geçersiz kılabilir.

FCC / IC Beyanı:
Bu cihaz, FCC Bölüm 15 ve Industry Canada lisansından muaf RSS standard(lar)ı ile uyumludur. Çalıştırma aşağıdaki iki koşula tabidir:

1. bu cihaz zararlı girişime neden olmayabilir ve
2. bu cihaz, cihazın istenmeyen şekilde çalışmasına neden olabilecek girişim dahil olmak üzere alınan herhangi bir girişimi kabul etmelidir.

ADIM 2 - CİHAZI TEMİZLEME

PIN'i ayarlamadan önce veya tuş takımının fabrika varsayılanına sıfırlanması gerektiğinde bu görevi ilk olarak gerçekleştirin:

1. Pil bölmesinin içindeki etkinleştirme tırnağını çıkarın.
2. PROGRAM (programlama) ve YUKARI/AŞAĞI tuşlarına aynı anda basın ve 5 saniye basılı tutun.
   (ton duyulacaktır) - ardından bırakın (yeşil LED yanıp sönecek ve sönecektir).
3. Tuş takımı artık programlanmaya hazırdır. ADIM 3'ten başlayın.

ADIM 3 - BİR VEYA DAHA FAZLA AÇICIYA PROGRAMLAMA

Bu tuş takımı, üretici özelliklerinin herhangi bir kombinasyonunda 3 adede kadar ayrı garaj kapısı açıcısına programlanabilir. Bu adımlar için A Tablosu'ndan açıcı ID#'nize ihtiyacınız olacak. Herhangi bir zamanda yeniden başlamak için ADIM 2 - TUŞ TAKIMINI TEMİZLEME'den başlayın.

YALNIZCA ID#4 Chamberlain®/LiftMaster®/Craftsman® Sarı Öğrenme Düğmesi için SONRAKİ BÖLÜME geçin.

AÇICI #1'İ PROGRAMLA (ID#4 Sarı Öğrenme hariç tüm açıcılar için)

1. Tuş takımında kişisel bir PIN (3-8 hane) girin.
2. Tuş takımında YUKARI/AŞAĞI tuşuna basın ve bırakın (LED yavaşça yanıp söner).
3. Tuş takımında A Tablosu'ndan açıcının ID#'sini girin.
4. Tuş takımında YUKARI/AŞAĞI tuşuna basın ve bırakın (LED hızla yanıp söner).
5. Açıcıda LEARN/PROGRAM (öğrenme/programlama) düğmesine 2-3 saniye basın ve ardından bırakın.
6. Tuş takımında açıcı etkinleşene kadar iki saniyede bir YUKARI/AŞAĞI tuşuna bir kez basın. Açıcı çalışmayı durdurana kadar başka düğmelere BASMAYIN.
7. Ek tuş takımı girişimi yapmadan önce arka ışığın sönmesini BEKLEYİN. Programlama tamamlandı.

YALNIZCA ID#4 Chamberlain®/LiftMaster®/Craftsman® Sarı Öğrenme için: AÇICI #1'İ PROGRAMLA

1. Tuş takımında kişisel PIN'i (3-8 hane) girin.
2. Tuş takımında YUKARI/AŞAĞI tuşuna basın ve bırakın (LED yavaşça yanıp söner).
3. Tuş takımında ID#: 4 girin
4. Tuş takımında YUKARI/AŞAĞI tuşuna basın ve bırakın (LED hızla yanıp söner).
5. Ardından YUKARI/AŞAĞI tuşunu basılı tutun.
6. Ton duyulduktan sonra düğmeyi bırakın (5 sn).
7. Açıcıda LEARN/PROGRAM (öğrenme/programlama) düğmesine 2-3 saniye basın ve ardından bırakın.
8. Tuş takımında YUKARI/AŞAĞI tuşuna BİR kez basın. Açıcı tıklayacaktır.
9. Açıcıda LEARN/PROGRAM (öğrenme/programlama) düğmesine tekrar 2-3 saniye basın ve ardından bırakın.
10. Tuş takımında YUKARI/AŞAĞI tuşuna tekrar BİR kez basın. Açıcı tıklayacaktır.
11. Tuş takımında YUKARI/AŞAĞI tuşuna tekrar BİR kez basın. Açıcı çalışacaktır.
12. Ek tuş takımı girişimi yapmadan önce arka ışığın sönmesini BEKLEYİN. Programlama tamamlandı.

ÇOKLU AÇICILAR:
Yukarıdaki Açıcı #1 için adımları tamamlayın. Herhangi bir zamanda Açıcı #2 veya #3'ü programlamak için aşağıdaki adımları izleyin. A Tablosu'na başvurmaya hazır olun ve ardından yukarıdaki :

1. Tuş takımı arka ışığı kapalıyken, ikinci bir açıcıyı programlamak için PROGRAM (programlama) düğmesine 2 kez VEYA üçüncü bir açıcıyı programlamak için 3 kez basın (mavi LED yavaşça yanıp söner).
2. Mavi LED hala yanıp sönerken, yukarıdaki bölümdeki 'e dönün ve A TABLOSU'ndan açıcı ID#'sini girin.
3. Kalan numaralı adımlarla devam edin.

CİHAZI AÇICILARI ÇALIŞTIRMAK İÇİN KULLANMA

TEK KAPI ÇALIŞTIRMA

1. Sayı tuş takımı arka ışığının kapalı olduğundan emin olun.
2. PIN'i girin.
3. YUKARI/AŞAĞI tuşuna basın.
4. Açıcı çalışacaktır.

ÇOKLU KAPI ÇALIŞTIRMA

1. Sayı tuş takımı arka ışığının kapalı olduğundan emin olun.
2. PIN'i girin.
3. YUKARI/AŞAĞI tuşuna basın.
4. İstenen kapıya karşılık gelen sayı tuşuna basın (1, 2 veya 3).
5. İstenen açıcı çalışacaktır.

NOT: Başarılı bir girişten sonra, tuş takımı 15 saniye boyunca aktif kalır ve HERHANGİ BİR TUŞA BASILMASI açıcının hareketini etkiler (acil durum özelliği). Ek tuş takımı girişleri yapmadan önce arka ışıklandırma sönene kadar BEKLEYİN.

EK PROGRAMLAMA

GEÇİCİ BİR ANA PIN AYARLAMA

Tuş takımının normalde yetkisiz personel (örneğin bir tamirci) tarafından kullanılması gerekiyorsa, bu personele garaja erişim sağlamak için geçici bir PIN atanabilir. Bu PIN, ana PIN tekrar kullanılana kadar aktif kalacaktır. (PRGM = PROGRAM).

1. Ana PIN'i girin.
2. PRGM tuşuna üç kez basın (LED sürekli yanarak tuş takımının geçici PIN için hazır olduğunu gösterir).
3. Geçici PIN'i girin (3-8 hane).
4. PGRM tuşuna bir kez basın (LED iki kez yanıp söner ve söner, bu da geçici bir PIN'in ayarlandığını gösterir).
5. Geçici PIN'i iptal etmek için, tuş takımını/kapıyı orijinal ana PIN ile çalıştırın.

PIN'İ DEĞİŞTİRME

Ana PIN'in değiştirilmesi gerekiyorsa, şu adımları izleyin.

1. Mevcut ana PIN'i girin.
2. PRGM tuşuna bir kez basın (LED sürekli yanarak tuş takımının yeni PIN için hazır olduğunu gösterir).
3. Yeni PIN'i girin (3-8 hane).
4. PGRM tuşuna bir kez basın (LED iki kez yanıp söner ve söner, bu da yeni bir PIN'in ayarlandığını gösterir).

CİHAZI MONTE ETME/PİLLERİ DEĞİŞTİRME

Tuş takımı, garaj kapısının(larının) görüş alanı içinde, zeminden en az 5 fit yukarıda ve hareketli kapı parçalarından uzakta monte EDİLMELİDİR. Pil çıkarma sırasında programlamanın kaybolmayacağını UNUTMAYIN.

1. Pil kapağını ve pilleri çıkarın. Gerekirse değiştirin.

   NOT: Yalnızca standart veya alkalin AAA piller kullanın. Şarj edilebilir piller KULLANMAYIN.
2. Üst montaj vidası için 3/32" kılavuz deliği açın.
3. Birlikte verilen vidayı kılavuz deliğine takın, vida başı ile duvar arasında 1/8" boşluk bırakın.

4. Tuş takımının arkasındaki oluklu montajı vidanın üzerine geçirin.

5. Alt vida için 3/32" kılavuz deliği işaretleyin ve açın ve tuş takımını duvara sabitleyin. (Aşırı sıkmayın).

6. Pilleri yeniden takın.

DIP ANAHTAR UYUMLU MODELLER İÇİN CİHAZ TALİMATLARI

Bu, dip anahtar uyumlu operatörler için Evrensel Tuş Takımı ek talimatıdır. Bunu ana talimatın 3. Adımı yerine kullanın. Diğer tüm tuş takımı özellikleri ve işlevleri için ana talimata bakın.

Sabit kodlu dip anahtarları neye benziyor ve Evrensel Tuş Takımını programlamak için bunlar nasıl dönüştürülür?
DIP ANAHTARLARI, garaj kapısı açma motoru kafasında veya uzaktan kumandanın içinde bulunur.

Açıcının anahtar başına 3 konumlu 9 anahtar grubu varsa (TRINARY):

• YUKARI (+) konumundaki anahtar = 1 düğmesine basın
• ORTA (0) konumundaki anahtar = 2 düğmesine basın
• AŞAĞI (-) konumundaki anahtar = 3 düğmesine basın

Bu örnekte, kod şöyle olacaktır:

Açıcının anahtar başına 2 konumlu 9-12 anahtar grubu varsa (BINARY):

• YUKARI (+) konumundaki anahtar = 1 düğmesine basın
• AŞAĞI (-) konumundaki anahtar = 2 düğmesine basın

Bu örnekte, kod şöyle olacaktır:

ADIM 1: DIP ANAHTAR KONUMLARINI BULUN VE NOT ALIN

Aşağıdaki her gölgeli kutu bir DIP anahtar konumunu temsil eder. Bu kutulara, uzaktan kumandada, açıcıda veya alıcıda gösterilen +, 0 veya - anahtar konumuna karşılık geldiği şekilde 1, 2 veya 3 sayısını yazın. Daha sonra ADIM 3'te bu bölüme başvurmanız gerekecektir. (9 anahtarlı açıcılarla çalışırken tüm kutular kullanılmayacaktır).

1 numaralı açıcı için kodu dönüştürün

2 numaralı açıcı için kodu dönüştürün

3 numaralı açıcı için kodu dönüştürün

ADIM 2: AÇICI KİMLİK NUMARALARINI BULUN VE NOT ALIN

Aşağıda, bu tuş takımının uyumlu olduğu DIP anahtar modeli markaları ve özellikleri bulunmaktadır. Belirli açıcı özelliğine atıfta bulunan aşağıdaki Tablo B'de KİMLİK NUMARASINI bulun.

TABLO B

Listelenen tüm adlar ve ticari markalar ilgili sahiplerinin mülkiyetindedir.

KİMLİK NUMARALARINI Buraya Yazın.
Daha sonra ADIM 3'te bu bölüme başvurmanız gerekecektir.

ADIM 3: BİR VEYA DAHA FAZLA AÇICIYA PROGRAMLAMA

Bu tuş takımı, üretici özelliklerinin herhangi bir kombinasyonunda 3 adede kadar ayrı garaj kapısı açıcısına programlanabilir. Bu adımları tamamlamak için ADIM 1 ve 2'den dönüştürülmüş kod(lar) ve açıcı KİMLİK NUMARASI(ları) gereklidir.

1 Numaralı Açıcıyı Programlama:

1. Tuş takımında kişisel bir PIN girin (3-8 hane).
2. Tuş takımında YUKARI/AŞAĞI tuşuna basın ve bırakın (LED yavaşça yanıp söner).
3. Tuş takımında TABLO B'deki KİMLİK NUMARASINI girin
4. Tuş takımında YUKARI/AŞAĞI tuşuna basın ve bırakın (LED hızla yanıp söner).
5. 1 numaralı açıcı için ilk sayfadaki Adım 1'den dönüştürülmüş kodu girin.
6. Kapı çalışana kadar tuş takımında her iki saniyede bir YUKARI/AŞAĞI tuşuna basın.

Tek bir dip anahtar açıcısı için programlama tamamlandı. İstediğiniz zaman ek dip anahtar açıcılarını programlamak için, aşağıda listelenen adımlara bakın.

Not: Ek açıcılar için dönüştürülmüş kodlar ve KİMLİK NUMARALARI, sonraki bölümü tamamlamak için gereklidir.

Birden Fazla Açıcıyı Programlama:
Yukarıdaki 1 Numaralı Açıcı için adımları tamamlayın. İstediğiniz zaman 2 veya 3 Numaralı Açıcıyı programlamak için, arka ışıklandırma kapalıyken aşağıdaki adımları izleyin. Bu belgedeki Adım 1 ve 2'den dönüştürülmüş kodlara ve KİMLİK NUMARALARINA başvurmaya hazır olun.

1. İkinci bir açıcıyı programlamak için tuş takımında PROGRAM düğmesine 2 kez BASIN VEYA üçüncü bir açıcıyı programlamak için 3 kez basın (LED yavaşça yanıp söner).
2. Tuş takımında, 2 veya 3 Numaralı Açıcı için Tablo B'deki açıcının KİMLİK NUMARASINI girin.
3. Tuş takımında YUKARI/AŞAĞI tuşuna basın ve bırakın (LED hızla yanıp söner).
4. 2 veya 3 Numaralı Açıcı için ilk sayfadaki Adım 1'den dönüştürülmüş kodu girin.
5. Kapı çalışana kadar tuş takımında her iki saniyede bir YUKARI/AŞAĞI tuşuna basın.

ADIM 4: CİHAZI AÇICILARI ÇALIŞTIRMAK İÇİN KULLANMA

Tek Kapı Çalıştırma:

1. Sayı tuş takımı arka ışığının kapalı olduğundan emin olun.
2. PIN'i girin ve YUKARI/AŞAĞI tuşuna basın (açıcı çalışır).

Çoklu Kapı Çalıştırma:

1. Sayı tuş takımı arka ışığının kapalı olduğundan emin olun.
2. PIN'i girin ve YUKARI/AŞAĞI tuşuna basın.
3. İstenen açıcıya karşılık gelen sayı tuşuna basın (1, 2 veya 3).
4. İstenen açıcı çalışacaktır.

Ek programlama seçenekleri ve montaj talimatları için ana talimat sayfasına bakın.

Sorularınız veya sorun giderme için, Müşteri Hizmetleri (www.overheaddoor.com) ile iletişime geçin veya yardım için 1-800-929-3667 numaralı telefondan arayın.

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.
