Mwongozo wa CyberPower OR750PFCLCD, OR1000PFCLCD, OR1500PFCLCD

UTENDAJI WA MSINGI

MAELEZO

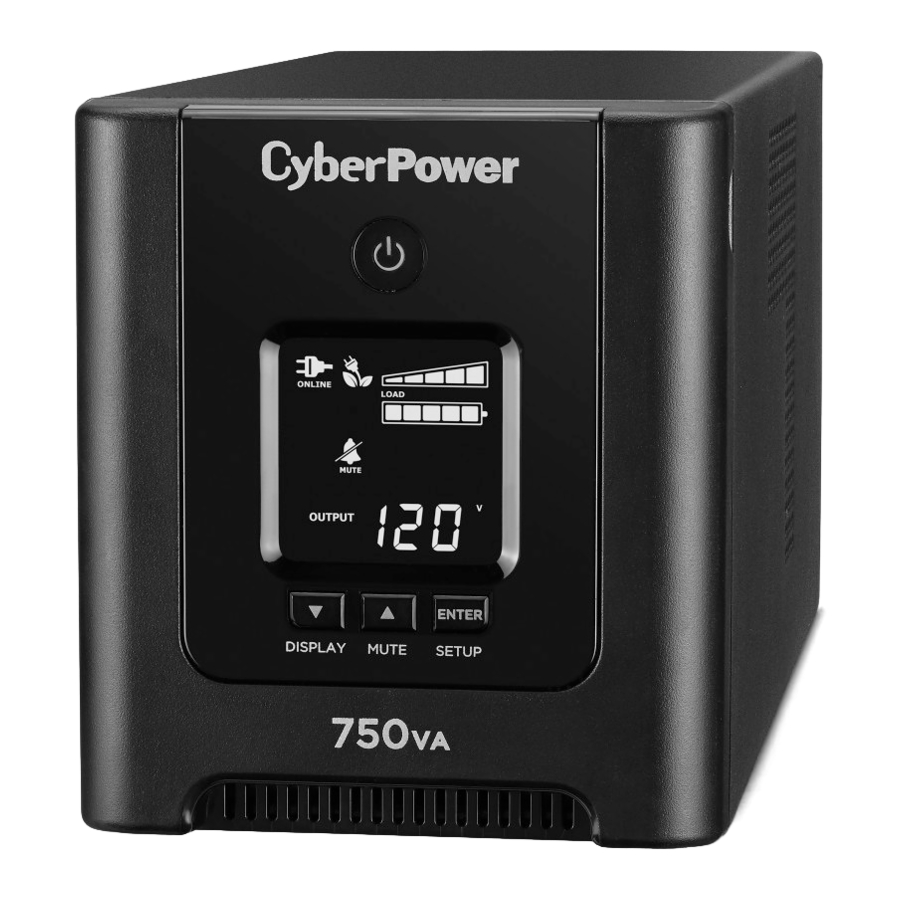

Paneli ya Mbele

1. Swichi ya Nishati Inatumika kama swichi mkuu ya kuwasha/kuzima kwa kifaa kilichounganishwa na vituo vinavyosambaza nishati ya betri.
2. Kionyeshi cha Kuwashwa Hii LED huangazwa wakati nishati ya umeme iko kawaida na vituo vya UPS vinatoa nishati, bila kuongezeka kwa nguvu na miale.
3. Moduli ya LCD Onyesho la LCD lenye akili huonyesha taarifa zote za UPS kwa kutumia aikoni na ujumbe. Kwa maelezo zaidi, tafadhali kagua sehemu ya "Ufafanuzi wa Viashiria vya LCD Vilivyoangazwa" hapa chini.
4. Kitufe cha Chini/Onyesho Kitufe kinaweza kutumika kuchagua maudhui ya onyesho la LCD ikiwa ni pamoja na Volteji ya Ingizo, Volteji ya Toleo, na Muda Unaokadiriwa wa Kuendesha. Bonyeza kitufe kwa muda mfupi ili kusogeza chini menyu ya kazi. Kubonyeza kitufe kwa sekunde 2 kutafanya onyesho la LCD liwe linawashwa kila wakati au kuzima onyesho la LCD wakati uko katika hali ya nishati ya AC/Umeme. Kwa maelezo zaidi kuhusu Kitufe cha Chini/Onyesho, tafadhali rejelea Mwongozo wa Usanidi wa Kazi.
5. Kitufe cha Juu/Kimya Bonyeza kitufe kwa muda mfupi ili kusogeza juu menyu ya kazi. Kushikilia kitufe kwa zaidi ya sekunde 2 kutazima kengele. Kwa maelezo zaidi kuhusu Kitufe cha Juu/Kimya, tafadhali rejelea Mwongozo wa Usanidi wa Kazi.
6. Kitufe cha Ingiza/Sanidi Bonyeza kitufe kwa sekunde 2 ili kuingia menyu ya usanidi na kisha uchague kazi za usanidi. Kwa maelezo zaidi kuhusu Kitufe cha Ingiza/Sanidi, tafadhali rejelea Mwongozo wa Usanidi wa Kazi.

Paneli ya Nyuma

1. Vituo vya Betri na Vilivyolindwa dhidi ya Mawimbi ya Nguvu Kitengo kina betri inayotumia nguvu na vituo vilivyolindwa dhidi ya mawimbi ya nguvu kwa ajili ya vifaa vilivyounganishwa ili kuhakikisha utendaji wa muda usioingiliwa wa kifaa chako wakati wa kukatika kwa umeme.
   (USICHOME kichapishi cha leza, mashine ya kusaga karatasi, kinakili, hita ya nafasi, kifaa cha kufyonza maji, pampu ya maji machafu au vifaa vingine vikubwa vya umeme kwenye kituo chochote. Mahitaji ya nishati ya vifaa hivi yanaweza kupakia kitengo kupita kiasi na kukiharibu.)
2. Lango la USB
   Lango la USB linaruhusu uunganisho na mawasiliano kati ya lango la USB kwenye kompyuta na kitengo cha UPS.
3. Mguso Kavu (Lango la DB-9)
   Mguso kavu hutoa taarifa mahususi kwa vifaa ambavyo vinaweza kutumia mawimbi ya mguso kavu. Lango la DB-9 halijaundwa kwa ajili ya mawasiliano kati ya UPS na kompyuta. Lango la USB linahitaji kutumika kwa kazi hii.
4. Kionyeshi cha Hitilafu ya Wiring (nyekundu)
   Kionyeshi hiki cha LED kitawashwa ili kumwonya mtumiaji kuwa kuna tatizo la wiring, kama vile msingi mbaya, msingi unaokosekana au wiring iliyo geuzwa. Ikiwa hii imewashwa, tenganisha vifaa vyote vya umeme kutoka kwa kituo na uwe na fundi umeme thibitisha kuwa kituo kimefungwa vizuri. UPS itafanya kazi kawaida na itatoa nakala rudufu ya betri hata kama kiashiria kitawashwa. Hata hivyo, kitengo hakitatoa ulinzi wa mawimbi bila kuunganishwa kwenye kituo kilicho na msingi na kilicho na waya vizuri
5. Kebo ya Nishati ya Ingizo ya AC
   Kebo ya nishati nzito.
6. Kivunja Mzunguko wa Ingizo
   Kiko nyuma ya UPS, kivunja mzunguko hutoa ulinzi wa upakiaji kupita kiasi na hitilafu.

KUBADILISHA BETRI

Ubadilishaji wa betri zilizopo katika ENEO LA KUFIKIA LA OPERETA.

1. Unapobadilisha betri, badilisha na nambari sawa ya betri ifuatayo: CyberPower / RB1270X2D kwa OR750PFCLCD, CyberPower / RB1290X2A kwa OR1000PFCLCD na CyberPower / RB1290X2B kwa OR1500PFCLCD. Wasiliana na CyberPower Systems kuhusu betri za ubadilishaji.
2.
   Hatari ya Nishati, 24V, betri ya kiwango cha juu cha saa 9 za Ampere. Kabla ya kubadilisha betri, ondoa vito vya mapambo vya conductive kama vile minyororo, saa za mkononi na pete. Nishati ya juu inayoendeshwa kupitia vifaa hivi inaweza kusababisha kuungua sana.
3.
   Usitupe betri kwenye moto. Betri zinaweza kulipuka.
4.
   Usifungue au kukata betri. Nyenzo iliyotolewa ni hatari kwa ngozi na macho. Inaweza kuwa na sumu.

HATARI YA MLIPUKO IKIWA BETRI ITABADILISHWA NA AINA ISIYO SAHIHI. TUPA BETRI ZILIZOTUMIKA KWA MUJIBU WA KANUNI ZA ENEO.

UTARATIBU WA KUBADILISHA BETRI:

1. Zima na utenganishe vifaa vyote vilivyounganishwa.
2. Zima UPS na uichomoe kutoka kwa chanzo cha nishati cha AC.
3. Ondoa paneli ya mbele ya UPS.
4. Ondoa skrubu mbili kutoka kwa kifuniko cha sehemu ya betri na utelezeshe kifuniko kabisa kutoka kwa kitengo.
5. Tenganisha waya nyeusi ya betri kutoka kwa betri.
6. Bonyeza kitufe cha NGUVU kwa sekunde 3.
7. Tenganisha waya nyekundu ya betri kutoka kwa betri.
8. Ondoa betri kutoka kwenye sehemu.
9. Sakinisha betri za ubadilishaji kwa kuunganisha waya nyekundu (+) na waya nyeusi (-) kwenye viunganishi vya rangi sawa kutoka kwenye pakiti ya betri.
10. Rudisha betri kwenye sehemu.
11. Sakinisha tena kifuniko cha sehemu ya betri na kaza skrubu za kushikilia.
12. Rudisha paneli ya mbele kwenye UPS.
13. Unganisha kwa nishati ya AC na uchaji betri mpya kwa hadi saa 16 ili kuhakikisha chaji kamili.

KUMBUKA: Betri huchukuliwa kuwa TAKATA HATARI na lazima zitupwe vizuri. Wauzaji wengi wanaouza betri za asidi ya risasi

hukusanya betri zilizotumika kwa ajili ya kuchakata tena, kama inavyotakiwa na kanuni za eneo.

UFANANUZI WA VIASHIRIA VYA LCD VILIVYOANGAA

1. MTANDAONI: UPS inasambaza nishati ya umeme kwa vifaa vilivyounganishwa.
2. BETRI: Wakati wa kushuka kwa umeme kali au kukatika kwa umeme, aikoni hii inaonekana na kengele inasikika (milio mifupi miwili ikifuatiwa na pause) kuonyesha kuwa UPS inafanya kazi kutoka kwa betri zake za ndani. Wakati wa kushuka kwa umeme kwa muda mrefu au kukatika kwa umeme, kengele itasikika kila mara kuonyesha kuwa betri za UPS zinaisha nguvu. Unapaswa kuhifadhi faili na kuzima kifaa chako mara moja au kuruhusu programu kuzima mfumo.
3. Kuokoa Nishati: UPS katika hali ya kupita ya kuokoa nishati. Wakati nishati ya umeme iko kawaida na betri imechajiwa kikamilifu, UPS itaingia katika hali ya kupita ya kuokoa nishati moja kwa moja. Tazama sehemu ya "Teknolojia ya CyberPower GreenPower UPS TM" kwa maelezo zaidi.

4. Uwezo wa MZIGO / Usanidi wa usikivu: Mita hii inaonyesha kiwango cha mzigo wa pato takriban (katika nyongeza za 20%) za vituo vya betri vya UPS. Inaweza pia kuwa mita ya usanidi wa usikivu ikiwa uko katika hali ya Usanidi. Ni kudhibiti usikivu wa UPS kubadili Hali ya Betri kwa kuchagua kiwango cha volteji cha kuzima cha UPS. Wakati usikivu umeongezeka, UPS itabadili Hali ya Betri na tofauti ndogo ya nishati ya ingizo.
5. Uwezo wa BETRI: Mita hii inaonyesha kiwango cha chaji takriban (katika nyongeza za 20%) za betri ya ndani ya UPS. Wakati wa kukatika kwa umeme au kushuka kwa umeme kali, UPS hubadilisha kwa nishati ya betri, aikoni ya BETRI inaonekana, na kiwango cha chaji hupungua.
6. HITILAFU: Aikoni hii inaonekana ikiwa kuna tatizo na UPS. Bonyeza kitufe cha NGUVU ili kuzima UPS. E22: Hitilafu ya Upakiaji kupita kiasi wa Hali ya Betri au Hali ya Nishati ya AC/Umeme (Chomoa angalau kifaa kimoja kutoka kwa vituo vya betri na uwashe UPS tena.) E21: Hitilafu Fupi ya Toleo la Betri (Chomoa angalau kifaa kimoja kutoka kwa vituo vya betri na uwashe UPS tena.) E01: Hitilafu ya Chaja (Wasiliana na CyberPower Systems kwa usaidizi.) E24: Hitilafu ya Ndani (Wasiliana na CyberPower Systems kwa usaidizi.) E23: Kawaida ya Feni (Wasiliana na CyberPower Systems kwa usaidizi.)
7. UPAKIAJI ULIOZIDI: Aikoni hii inaonekana na kengele inasikika kuonyesha kuwa vituo vinavyotolewa na betri vimepakizwa kupita kiasi. Ili kuondoa upakiaji kupita kiasi, chomoa baadhi ya vifaa vyako kutoka kwa vituo vinavyotolewa na betri hadi aikoni izime na kengele isimame.
8. JEDWALI: Watumiaji wanaweza kusanidi ratiba ya kuwasha na kuzima kompyuta na UPS kupitia programu ya PowerPanel. Onyesho la LCD litaonyesha muda uliobakia kabla ya UPS kuwasha tena au kuzima.
9. MUDA UNAOKADIRIWA WA KUENDESHA: Hii inaonyesha makadirio ya muda wa kuendesha wa UPS na uwezo wa sasa wa betri na mzigo.
10. Mita ya TOLEO: Mita hii hupima, katika muda halisi, volteji ya AC ambayo mfumo wa UPS unatoa kwa kompyuta, kama vile hali ya kawaida ya laini ya AC, hali ya AVR, na hali ya chelezo ya betri. (Kumbuka: Mita ya TOLEO inaonyesha hali ya vituo vya chelezo vya betri kwa suala la mzigo, marudio, na volteji.)
11. Mita ya INGIZO: Mita hii hupima volteji ya AC ambayo mfumo wa UPS unapokea kutoka kwa kituo cha ukuta wa umeme. UPS imeundwa, kupitia matumizi ya udhibiti wa volteji otomatiki, ili kurekebisha kila mara volteji ya pato kwa vifaa vilivyounganishwa kwa kiwango salama cha volteji cha 110/120. Katika tukio la upotezaji kamili wa nishati, kushuka kwa umeme kali, au volteji kupita kiasi, UPS inategemea betri yake ya ndani ili kutoa volteji thabiti ya pato ya 110/120. Mita ya volteji ya INGIZO inaweza kutumika kama zana ya uchunguzi ili kutambua nishati ya ingizo ya ubora duni.
12. TUKIO: Mita hii inarekodi idadi ya kukatika kwa umeme.
13. ZIMA: Aikoni hii inaonekana kila wakati UPS iko katika hali ya kimya. Kengele haitalia wakati wa hali ya kimya.
14. AVR (Udhibiti wa Volteji Otomatiki): Aikoni hii inaonekana kila wakati UPS yako inarekebisha kiotomatiki volteji ya chini ya laini ya AC bila kutumia nishati ya betri. Hii ni operesheni ya kawaida, otomatiki ya UPS yako, na hakuna hatua inayohitajika kwa upande wako.

Kwa maelezo zaidi kuhusu usanidi wa kazi, tafadhali rejelea Mwongozo wa Usanidi wa Kazi.

UTATUZI WA MATATIZO

Taarifa za ziada za utatuzi zinaweza kupatikana chini ya "Support" (Usaidizi) katika www.CPSww.com

VIPIMO VYA KIUFUNDI

MCHORO WA KAZI WA MFUMO

TEKNOLOJIA YA CYBERPOWER GREENPOWER UPS™

Teknolojia ya Juu ya Kupitisha Iliyoidhinishwa ya Kuokoa Nishati
GreenPower UPS™ iliyoidhinishwa na CyberPower yenye Teknolojia ya Kupitisha hupunguza gharama za nishati za UPS hadi 75% ikilinganishwa na miundo ya kawaida ya UPS. Hata wakati nishati ya matumizi ni ya kawaida, miundo ya kawaida ya UPS hupitisha nishati kupitia transfoma kila mara. Tofauti na hayo, katika hali ya kawaida saketi ya hali ya juu ya GreenPower UPS™ hupitisha transfoma. Kama matokeo, ufanisi wa nishati huongezeka kwa kiasi kikubwa huku ukipunguza joto taka, kutumia nishati kidogo na kupunguza gharama za nishati. Hali isiyo ya kawaida ya nishati inapotokea, GreenPower UPS™ huendesha nishati kiotomatiki kupitia transfoma yake ili kudhibiti volteji na kutoa nishati "salama". Kwa kuwa nishati ya matumizi ni ya kawaida kwa zaidi ya 88% ya muda, GreenPower UPS™ hufanya kazi kimsingi katika hali yake bora ya kupitisha. GreenPower UPS™ pia imetengenezwa kwa mujibu wa maagizo ya Kizuizi cha Vitu Hatari (RoHS) na kuifanya kuwa mojawapo ya bidhaa zinazozingatia mazingira zaidi kwenye soko leo.

MAELEKEZO MUHIMU YA USALAMA

(HIFADHI MAELEKEZO HAYA)
Mwongozo huu una maelekezo muhimu ya usalama. Tafadhali soma na ufuate maelekezo yote kwa makini wakati wa usakinishaji na uendeshaji wa kitengo.
Soma mwongozo huu kwa ukamilifu kabla ya kujaribu kufungua, kusakinisha, au kuendesha UPS yako.

Ili kuzuia hatari ya moto au mshtuko wa umeme, sakinisha katika eneo la ndani linalodhibitiwa halijoto na unyevu bila vichafuzi vinavyopitisha umeme. (Tafadhali angalia vipimo kwa kiwango kinachokubalika cha halijoto na unyevu).

Ili kupunguza hatari ya mshtuko wa umeme, usiondoe kifuniko isipokuwa kuhudumia betri. Zima na uchomoe kitengo kabla ya kuhudumia betri. Hakuna sehemu zinazoweza kuhudumiwa na mtumiaji ndani isipokuwa betri.

Sehemu hatari za moja kwa moja ndani zinaweza kuwashwa na betri hata wakati nguvu ya ingizo ya AC imekatwa.

UPS lazima iunganishwe kwenye plagi ya umeme ya AC yenye ulinzi wa fuse au kivunja mzunguko. Usichomeke kwenye plagi ambayo haijawekwa msingi. Ikiwa unahitaji kuondoa nguvu kwenye kifaa hiki, zima na uchomoe kitengo.

Ili kuepuka mshtuko wa umeme, zima kitengo na ukichomoe kutoka kwa chanzo cha nguvu cha AC kabla ya kuhudumia betri.

Haikusudiwi kutumiwa katika chumba cha kompyuta kama ilivyoelezwa katika Kiwango cha Ulinzi wa Vifaa vya Kielektroniki vya Kompyuta/Uchakataji Data, ANSI/NFPA 75

Ili kupunguza hatari ya moto, unganisha tu kwenye mzunguko uliotolewa na ulinzi wa juu wa mzunguko wa matawi ya ampea 20 kwa mujibu wa Msimbo wa Kitaifa wa Umeme, ANSI/NFPA 70.
USITUMIE KWA VIFAA VYA MATIBABU AU MSAADA WA MAISHA! CyberPower Systems haiuza bidhaa kwa ajili ya msaada wa maisha au matumizi ya matibabu. USITUMIE katika hali yoyote ambayo inaweza kuathiri uendeshaji na usalama wa vifaa vya msaada wa maisha, matumizi ya matibabu, au utunzaji wa mgonjwa.
USITUMIE NA AU KARIBU NA AKWARIAMU! Ili kupunguza hatari ya moto au mshtuko wa umeme, usitumie na au karibu na akwariamu. Mvuke kutoka kwa akwariamu unaweza kusababisha kitengo kufanya mzunguko mfupi.
USITUMIE UPS KWENYE USAFIRI WOWOTE! Ili kupunguza hatari ya moto au mshtuko wa umeme, usitumie kitengo kwenye usafiri wowote kama vile ndege au meli. Athari ya mshtuko au mtetemo unaosababishwa wakati wa usafiri na mazingira yenye unyevunyevu inaweza kusababisha kitengo kufanya mzunguko mfupi.

UTANGULIZI

Asante kwa kuchagua bidhaa ya CyberPower Systems UPS. UPS hii imeundwa ili kutoa ulinzi wa nguvu usio na kifani, uendeshaji na utendakazi wakati wa maisha ya bidhaa.

KUFUNGA

Kagua UPS baada ya kupokea. Sanduku linapaswa kuwa na yafuatayo: (a) kitengo cha UPS (b) mwongozo wa mtumiaji (c) PowerPanel

MUHTASARI

OR750/1000/1500PFCLCD UPS hutoa ulinzi kamili wa nguvu kutoka kwa nguvu ya matumizi ambayo haibadiliki kila wakati. OR750/1000/1500PFCLCD ina ulinzi wa kuongezeka kwa nguvu dhidi ya kuongezeka kwa nguvu na betri zisizohitaji matengenezo kwa chelezo ya betri ya kudumu kwa muda mrefu wakati wa kukatika kwa umeme. Mbali na kuhakikisha nguvu thabiti kwa mfumo wako wa kompyuta na OR750/1000/1500PFCLCD pia inajumuisha programu ambayo itahifadhi kiotomatiki faili zako zilizo wazi na kuzima mfumo wako wa kompyuta wakati wa upotezaji wa nguvu ya matumizi.

MDHIBITI AUTOMATIKI WA VOLTEJI

OR750/1000/1500PFCLCD UPS hutoa ulinzi kamili wa nguvu kutoka kwa nguvu ya matumizi ambayo haibadiliki kila wakati. OR750/1000/1500PFCLCD ina ulinzi wa kuongezeka kwa nguvu dhidi ya kuongezeka kwa nguvu na betri zisizohitaji matengenezo kwa chelezo ya betri ya kudumu kwa muda mrefu wakati wa kukatika kwa umeme. Mbali na kuhakikisha nguvu thabiti kwa mfumo wako wa kompyuta na OR750/1000/1500PFCLCD pia inajumuisha programu ambayo itahifadhi kiotomatiki faili zako zilizo wazi na kuzima mfumo wako wa kompyuta wakati wa upotezaji wa nguvu ya matumizi.

JINSI YA KUAMUA MAHITAJI YA NGUVU YA

1. Hakikisha kuwa kifaa kilichochomekwa kwenye plagi hakizidi uwezo uliokadiriwa wa kitengo cha UPS (750VA/525W kwa OR750PFCLCD, 1000VA/700W kwa OR1000PFCLCD, 1500VA/1050W kwa OR1500PFCLCD). Ikiwa uwezo uliokadiriwa wa kitengo unazidi, hali ya kupakia kupita kiasi inaweza kutokea na kusababisha kitengo cha UPS kuzima au kivunja mzunguko kusafiri.


MWONGOZO WA USAKAJI WA VIFAA

1. UPS yako mpya inaweza kutumika mara tu baada ya kupokea. Hata hivyo, ili kuhakikisha uwezo wa juu wa chaji ya betri, inashauriwa uchaji betri kwa angalau saa 8. UPS yako ina vifaa vya kuchaji kiotomatiki. UPS inapochomekwa kwenye plagi ya AC, betri itachaji kiotomatiki ikiwa UPS imewashwa au imezimwa. Kumbuka: UPS hii imeundwa na kipengele cha usalama ili kuzuia mfumo kuwashwa wakati wa usafirishaji. Mara ya kwanza unapo washa UPS, utahitaji kuiunganisha kwa nguvu ya AC au haitawashwa.

2. Huku kitengo cha UPS kikiwa kimezimwa na kimechomolewa, unganisha kompyuta yako, kifuatiliaji, na vifaa vingine vyovyote vinavyohitaji chelezo ya betri kwenye plagi za nguvu zinazotolewa na betri. USICHOCHEKE kichapishi cha leza, mashine ya kukata karatasi, mashine ya kunakili, hita ya nafasi, kifaa cha kufyonza, pampu ya maji machafu au vifaa vingine vikubwa vya umeme kwenye plagi yoyote. Mahitaji ya nguvu ya vifaa hivi yanaweza kupakia kupita kiasi na kuharibu kitengo.
3. Chomeka UPS kwenye kipokezi cha nguzo 2, waya 3 kilicho na msingi (plagi ya ukutani). Hakikisha kuwa plagi ya ukutani imelindwa na fuse au kivunja mzunguko na haitoi huduma kwa vifaa vyenye mahitaji makubwa ya umeme (mfano, kiyoyozi, mashine ya kunakili, n.k.). Udhamini unakataza matumizi ya kamba za upanuzi, vipande vya plagi, na vipande vya kuongezeka kwa nguvu.

4. Bonyeza swichi ya nguvu ili kuwasha kitengo. Taa ya kiashiria cha Nguvu Imewashwa itawaka na kitengo "italia". Ikiwa upakiaji kupita kiasi unagunduliwa, kengele inayosikika itasikika na kitengo kitatoa mlio mrefu mmoja. Ili kurekebisha hili, zima UPS na uchomoe angalau kifaa kimoja kutoka kwa plagi za nguvu zinazotolewa na betri. Hakikisha kuwa kivunja mzunguko kimeshuka na kisha uwashe UPS.
5. Ili kudumisha chaji bora ya betri, acha UPS ichomekwe kwenye plagi ya AC wakati wote.
6. Ili kuhifadhi UPS kwa muda mrefu, ifunike na uhifadhi na betri ikiwa imechajiwa kikamilifu. Ukiwa umehifadhiwa, chaji tena betri kila baada ya miezi mitatu ili kuhakikisha maisha ya betri.
7. Hakikisha plagi ya ukutani na UPS ziko karibu na vifaa vinavyounganishwa kwa ufikivu ufaao.
