Manualul CyberPower OR750PFCLCD, OR1000PFCLCD, OR1500PFCLCD

FUNCȚIONARE DE BAZĂ

DESCRIERE

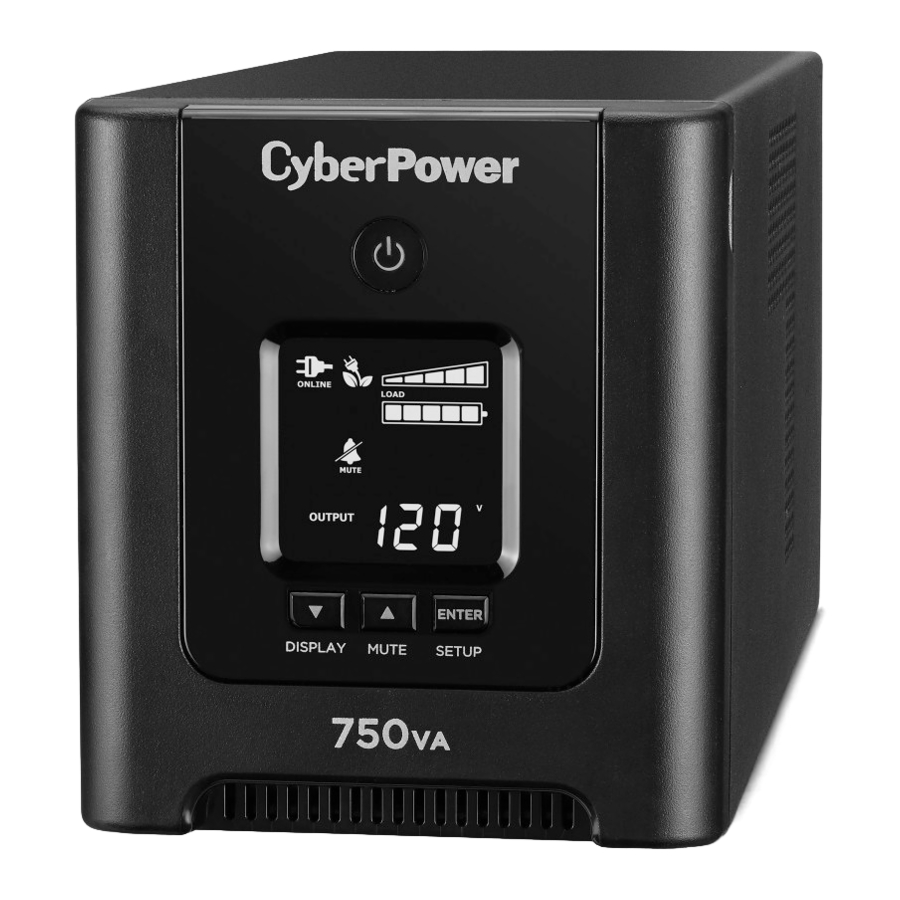

Panoul frontal

1. Comutator de alimentare Folosit ca întrerupător principal pornit/oprit pentru echipamentele conectate la prizele alimentate de baterie.
2. Indicator de pornire Acest LED este aprins când alimentarea de la rețea este normală și prizele UPS furnizează energie, fără supratensiuni și vârfuri.
3. Modul LCD Afișajul LCD inteligent afișează toate informațiile UPS folosind pictograme și mesaje. Pentru mai multe informații, consultați secțiunea "Definiții pentru indicatorii LCD iluminați" de mai jos.
4. Butonul Jos/Afișare Butonul poate fi utilizat pentru a selecta conținutul afișajului LCD, inclusiv tensiunea de intrare, tensiunea de ieșire și timpul estimat de funcționare. Apăsați scurt butonul pentru a derula în jos meniul de funcții. Apăsarea butonului timp de 2 secunde va menține afișajul LCD mereu aprins sau va opri afișajul LCD în modul de alimentare AC/de la rețea. Pentru mai multe informații despre butonul Jos/Afișare, consultați Ghidul de configurare a funcțiilor.
5. Butonul Sus/Mute Apăsați scurt butonul pentru a derula în sus meniul de funcții. Menținerea apăsată a butonului mai mult de 2 secunde va opri alarma. Pentru mai multe informații despre butonul Sus/Mute, consultați Ghidul de configurare a funcțiilor.
6. Butonul Enter/Setup Apăsați butonul timp de 2 secunde pentru a intra în meniul de configurare și apoi selectați funcțiile pentru configurare. Pentru mai multe informații despre butonul Enter/Setup, consultați Ghidul de configurare a funcțiilor.

Panoul din spate

1. Prize protejate cu baterie și la supratensiune Unitatea are prize alimentate de baterie și protejate la supratensiune pentru echipamentele conectate pentru a asigura funcționarea temporară neîntreruptă a echipamentului dumneavoastră în timpul unei pene de curent.
   (NU conectați o imprimantă laser, un distrugător de hârtie, un copiator, un încălzitor, un aspirator, o pompă submersibilă sau alte dispozitive electrice mari la nicio priză. Cerințele de energie ale acestor dispozitive pot supraîncărca și deteriora unitatea.)
2. Port USB
   Portul USB permite conectarea și comunicarea între portul USB de pe computer și unitatea UPS.
3. Contact uscat (port DB-9)
   Contactul uscat oferă informații specifice pentru echipamentele care pot utiliza semnale de contact uscat. Portul DB-9 nu este proiectat pentru comunicarea între UPS și un computer. Porturile USB trebuie utilizate pentru această funcție.
4. Indicator de defecțiune de cablare (roșu)
   Acest indicator LED se va aprinde pentru a avertiza utilizatorul că există o problemă de cablare, cum ar fi o împământare defectuoasă, lipsă sau cablare inversată. Dacă acesta este aprins, deconectați toate echipamentele electrice de la priză și solicitați unui electrician să verifice dacă priza este cablată corect. UPS-ul va funcționa normal și va oferi backup de baterie chiar dacă indicatorul se aprinde. Cu toate acestea, unitatea nu va oferi protecție la supratensiune fără a fi conectată la o priză cu împământare și cablată corect
5. Cablu de alimentare de intrare AC
   Cablu de alimentare rezistent.
6. Întrerupător de circuit de intrare
   Situat pe partea din spate a UPS-ului, întrerupătorul de circuit oferă protecție la suprasarcină și defecțiuni.

ÎNLOCUIREA BATERIEI

Înlocuirea bateriilor situate într-o ZONĂ DE ACCES A OPERATORULUI.

1. Când înlocuiți bateriile, înlocuiți cu același număr de baterii după cum urmează: CyberPower / RB1270X2D pentru OR750PFCLCD, CyberPower / RB1290X2A pentru OR1000PFCLCD și CyberPower / RB1290X2B pentru OR1500PFCLCD. Contactați CyberPower Systems cu privire la bateriile de înlocuire.
2.
   Risc de pericol energetic, 24 V, baterie maximă de 9 Amperi-oră. Înainte de a înlocui bateriile, îndepărtați bijuteriile conductoare, cum ar fi lanțuri, ceasuri de mână și inele. Energia mare condusă prin aceste materiale ar putea provoca arsuri grave.
3.
   Nu aruncați bateriile în foc. Bateriile pot exploda.
4.
   Nu deschideți sau mutilați bateriile. Materialul eliberat este dăunător pentru piele și ochi. Poate fi toxic.

RISC DE EXPLOZIE DACĂ BATERIA ESTE ÎNLOCUITĂ CU UN TIP INCORECT. ARUNCAȚI BATERIILE UZATE CONFORM REGLEMENTĂRILOR LOCALE.

PROCEDURA DE ÎNLOCUIRE A BATERIEI:

1. Opriți și deconectați toate echipamentele conectate.
2. Opriți UPS-ul și deconectați-l de la sursa de alimentare AC.
3. Îndepărtați panoul frontal al UPS-ului.
4. Îndepărtați două șuruburi de pe capacul compartimentului bateriei și glisați capacul complet de pe unitate.
5. Deconectați firul negru al bateriei de la baterii.
6. Apăsați butonul POWER timp de 3 secunde.
7. Deconectați firul roșu al bateriei de la baterii.
8. Îndepărtați bateriile din compartiment.
9. Instalați bateriile de înlocuire conectând firul roșu (+) și firul negru (-) la conectorii de aceeași culoare de la acumulator.
10. Puneți bateriile înapoi în compartiment.
11. Reinstalați capacul compartimentului bateriei și strângeți șuruburile de fixare.
12. Puneți panoul frontal înapoi pe UPS.
13. Conectați-vă la alimentarea AC și încărcați bateriile noi timp de până la 16 ore pentru a asigura o încărcare completă.

RECOMANDARE: Bateriile sunt considerate DEȘEURI PERICULOASE și trebuie aruncate corespunzător. Majoritatea comercianților cu amănuntul care vând baterii plumb-acid

colectează bateriile uzate pentru reciclare, conform cerințelor reglementărilor locale.

DEFINIȚII PENTRU INDICATORII LCD ILUMINAȚI

1. ONLINE: UPS-ul furnizează energie de la rețea echipamentelor conectate.
2. BATERIE: În timpul unei căderi de tensiune sau pene de curent severe, această pictogramă apare și se aude o alarmă (două bipuri scurte urmate de o pauză) pentru a indica faptul că UPS-ul funcționează de la bateriile sale interne. În timpul unei căderi de tensiune sau pene de curent prelungite, alarma va suna continuu pentru a indica faptul că bateriile UPS-ului sunt aproape descărcate. Ar trebui să salvați fișierele și să opriți imediat echipamentul sau să permiteți software-ului să oprească sistemul.
3. Economie de energie: UPS-ul în modul de bypass pentru economie de energie. Când alimentarea de la rețea este normală și bateria este complet încărcată, UPS-ul va intra automat în modul de bypass pentru economie de energie. Consultați secțiunea "Tehnologia CyberPower GreenPower UPS TM" pentru mai multe informații.

4. Capacitatea de ÎNCĂRCARE / Configurare sensibilitate: Acest contor afișează nivelul aproximativ de încărcare de ieșire (în trepte de 20%) al prizelor bateriei UPS. Poate fi, de asemenea, contor de configurare a sensibilității dacă vă aflați în modul Setup. Acesta este pentru a controla sensibilitatea UPS-ului pentru a comuta la modul Baterie selectând intervalul de tensiune de oprire a UPS-ului. Când sensibilitatea este crescută, UPS-ul va comuta la modul Baterie cu o variație mai mică a puterii de intrare.
5. Capacitatea BATERIEI: Acest contor afișează nivelul aproximativ de încărcare (în trepte de 20%) al bateriei interne a UPS-ului. În timpul unei pene de curent sau a unei căderi de tensiune severe, UPS-ul comută pe alimentarea de la baterie, apare pictograma BATERIE și nivelul de încărcare scade.
6. DEFECȚIUNE: Această pictogramă apare dacă există o problemă cu UPS-ul. Apăsați butonul POWER pentru a opri UPS-ul. E22: Defecțiune de suprasarcină în modul baterie sau în modul de alimentare AC/de la rețea (Deconectați cel puțin un echipament de la prizele bateriei și reporniți UPS-ul.) E21: Defecțiune de scurtcircuit la ieșirea bateriei (Deconectați cel puțin un echipament de la prizele bateriei și reporniți UPS-ul.) E01: Defecțiune încărcător (Contactați CyberPower Systems pentru asistență.) E24: Defecțiune internă (Contactați CyberPower Systems pentru asistență.) E23: Anomalie ventilator (Contactați CyberPower Systems pentru asistență.)
7. SUPRAÎNCĂRCARE: Această pictogramă apare și se aude o alarmă pentru a indica faptul că prizele alimentate de baterie sunt supraîncărcate. Pentru a elimina suprasarcina, deconectați o parte din echipamentul dumneavoastră de la prizele alimentate de baterie până când pictograma se stinge și alarma se oprește.
8. PROGRAM: Utilizatorii pot configura programul pentru a porni și opri computerul și UPS-ul prin intermediul software-ului PowerPanel. Afișajul LCD va arăta cât timp a mai rămas până când UPS-ul va porni sau se va opri.
9. DURATĂ ESTIMATĂ DE FUNCȚIONARE: Aceasta afișează timpul estimat de funcționare al UPS-ului cu capacitatea curentă a bateriei și încărcare.
10. Contor de IEȘIRE: Acest contor măsoară, în timp real, tensiunea AC pe care sistemul UPS o furnizează computerului, cum ar fi modul normal de linie AC, modul AVR și modul de backup al bateriei. (Notă: Contorul de IEȘIRE arată starea prizelor de backup ale bateriei în ceea ce privește încărcarea, frecvența și tensiunea.)
11. Contor de INTRARE: Acest contor măsoară tensiunea AC pe care sistemul UPS o primește de la priza de perete. UPS-ul este proiectat, prin utilizarea reglării automate a tensiunii, pentru a corecta continuu tensiunea de ieșire către echipamentele conectate la un interval de tensiune de ieșire sigur de 110/120. În cazul unei pierderi complete de energie, căderi de tensiune severe sau supratensiune, UPS-ul se bazează pe bateria sa internă pentru a furniza o tensiune de ieșire constantă de 110/120. Contorul de tensiune de INTRARE poate fi utilizat ca instrument de diagnosticare pentru a identifica calitatea slabă a puterii de intrare.
12. EVENIMENT: Acest contor înregistrează numărul de întreruperi de curent.
13. MUTE: Această pictogramă apare ori de câte ori UPS-ul este în modul silențios. Alarma nu emite bip în timpul modului silențios.
14. AVR (Reglare automată a tensiunii): Această pictogramă apare ori de câte ori UPS-ul dumneavoastră corectează automat tensiunea scăzută a liniei AC fără a utiliza energia bateriei. Aceasta este o operațiune normală, automată a UPS-ului dumneavoastră și nu este necesară nicio acțiune din partea dumneavoastră.

Pentru mai multe informații despre configurarea funcțiilor, consultați Ghidul de configurare a funcțiilor.

DEPANARE

Informații suplimentare de depanare pot fi găsite la secțiunea "Support" (Asistență) de la www.CPSww.com

SPECIFICAȚII TEHNICE

DIAGRAMA BLOC FUNCȚIONALĂ A SISTEMULUI

TEHNOLOGIA CYBERPOWER GREENPOWER UPS™

Tehnologie avansată de bypass patentată pentru economisirea energiei
GreenPower UPS™ patentat de CyberPower cu tehnologie Bypass reduce costurile de energie UPS cu până la 75% comparativ cu modelele UPS convenționale. Chiar și atunci când alimentarea de la rețea este normală, modelele UPS convenționale trec constant curentul printr-un transformator. Spre deosebire de acestea, în condiții normale, circuitul avansat al unui GreenPower UPS™ ocolește transformatorul. Ca urmare, eficiența energetică este crescută semnificativ, în timp ce căldura reziduală este redusă, utilizând mai puțină energie și reducând costurile cu energia. Când apare o condiție anormală de alimentare, GreenPower UPS™ trece automat curentul prin transformatorul său pentru a regla tensiunea și a furniza energie "sigură". Deoarece alimentarea de la rețea este normală peste 88% din timp, GreenPower UPS™ funcționează în principal în modul său eficient de bypass. GreenPower UPS™ este, de asemenea, fabricat în conformitate cu directiva privind restricționarea substanțelor periculoase (RoHS), ceea ce îl face unul dintre cele mai ecologice de pe piață astăzi.

INSTRUCȚIUNI IMPORTANTE DE SIGURANȚĂ

(PĂSTRAȚI ACESTE INSTRUCȚIUNI)
Acest manual conține instrucțiuni importante de siguranță. Vă rugăm să citiți și să respectați cu atenție toate instrucțiunile în timpul instalării și operării unității.
Citiți cu atenție acest manual înainte de a încerca să despachetați, să instalați sau să operați UPS-ul dumneavoastră.

Pentru a preveni riscul de incendiu sau șoc electric, instalați într-o zonă interioară cu temperatură și umiditate controlate, ferită de contaminanți conductivi. (Vă rugăm să consultați specificațiile pentru intervalul acceptabil de temperatură și umiditate).

Pentru a reduce riscul de șoc electric, nu scoateți capacul decât pentru a repara bateria. Opriți și deconectați unitatea înainte de a repara bateriile. În interior nu există piese reparabile de către utilizator, cu excepția bateriei.

Părțile periculoase sub tensiune din interior pot fi alimentate de baterie chiar și atunci când alimentarea de intrare AC este deconectată.

UPS-ul trebuie conectat la o priză de alimentare AC cu protecție cu siguranță sau întrerupător. Nu conectați la o priză care nu este împământată. Dacă trebuie să scoateți acest echipament de sub tensiune, opriți și deconectați unitatea.

Pentru a evita șocurile electrice, opriți unitatea și deconectați-o de la sursa de alimentare AC înainte de a repara bateria.

Nu este destinat utilizării într-o sală de calculatoare, așa cum este definit în Standardul pentru protecția echipamentelor electronice de calcul/procesare a datelor, ANSI/NFPA 75

Pentru a reduce riscul de incendiu, conectați numai la un circuit prevăzut cu o protecție maximă de 20 de amperi împotriva supracurentului în conformitate cu Codul Electric Național, ANSI/NFPA 70.
NU UTILIZAȚI PENTRU ECHIPAMENTE MEDICALE SAU DE SUSȚINERE A VIEȚII! CyberPower Systems nu vinde produse pentru aplicații medicale sau de susținere a vieții. NU utilizați în nicio circumstanță care ar afecta funcționarea și siguranța echipamentelor de susținere a vieții, a aplicațiilor medicale sau a îngrijirii pacienților.
NU UTILIZAȚI CU SAU APROAPE DE ACVARII! Pentru a reduce riscul de incendiu sau șoc electric, nu utilizați cu sau aproape de un acvariu. Condensul de la acvariu poate provoca scurtcircuitarea unității.
NU UTILIZAȚI UPS-UL PE NICIUN TRANSPORT! Pentru a reduce riscul de incendiu sau șoc electric, nu utilizați unitatea pe niciun mijloc de transport, cum ar fi avioane sau nave. Efectul șocurilor sau vibrațiilor cauzate în timpul tranzitului și mediul umed pot provoca scurtcircuitarea unității.

INTRODUCERE

Vă mulțumim că ați ales un produs UPS CyberPower Systems. Acest UPS este proiectat pentru a oferi protecție energetică, operare și performanță de neegalat pe durata de viață a produsului.

DESPACHETAREA

Inspectați UPS-ul la primire. Cutia ar trebui să conțină următoarele: (a) unitatea UPS (b) manualul de utilizare (c) PowerPanel

PREZENTARE GENERALĂ

UPS-ul OR750/1000/1500PFCLCD oferă protecție completă împotriva alimentării de la rețea, care nu este întotdeauna consistentă. OR750/1000/1500PFCLCD dispune de protecție la supratensiune împotriva supratensiunilor și baterii fără întreținere pentru o rezervă de baterie de lungă durată în timpul întreruperilor de curent. În plus față de asigurarea unei alimentări consistente a sistemului dumneavoastră informatic, OR750/1000/1500PFCLCD include și software care vă va salva automat fișierele deschise și vă va închide sistemul informatic în timpul unei pierderi de energie de la rețea.

REGULATOR AUTOMAT DE TENSIUNE

UPS-ul OR750/1000/1500PFCLCD oferă protecție completă împotriva alimentării de la rețea, care nu este întotdeauna consistentă. OR750/1000/1500PFCLCD dispune de protecție la supratensiune împotriva supratensiunilor și baterii fără întreținere pentru o rezervă de baterie de lungă durată în timpul întreruperilor de curent. În plus față de asigurarea unei alimentări consistente a sistemului dumneavoastră informatic, OR750/1000/1500PFCLCD include și software care vă va salva automat fișierele deschise și vă va închide sistemul informatic în timpul unei pierderi de energie de la rețea.

CUM SE DETERMINĂ CERINȚELE DE PUTERE ALE DUMNEAVOASTRĂ

1. Asigurați-vă că echipamentul conectat la prize nu depășește capacitatea nominală a unității UPS (750VA/525W pentru OR750PFCLCD, 1000VA/700W pentru OR1000PFCLCD, 1500VA/1050W pentru OR1500PFCLCD). Dacă capacitățile nominale ale unității sunt depășite, poate apărea o stare de suprasarcină și poate provoca oprirea unității UPS sau declanșarea întrerupătorului.


GHID DE INSTALARE HARDWARE

1. Noul dumneavoastră UPS poate fi utilizat imediat după primire. Cu toate acestea, pentru a asigura capacitatea maximă de încărcare a bateriei, se recomandă să încărcați bateria timp de cel puțin 8 ore. UPS-ul dumneavoastră este echipat cu o funcție de încărcare automată. Când UPS-ul este conectat la o priză AC, bateria se va încărca automat, indiferent dacă UPS-ul este pornit sau oprit. Notă: Acest UPS este proiectat cu o caracteristică de siguranță pentru a împiedica pornirea sistemului în timpul transportului. Prima dată când porniți UPS-ul, va trebui să îl conectați la alimentarea AC sau nu se va porni.

2. Cu unitatea UPS oprită și deconectată, conectați computerul, monitorul și orice alte periferice care necesită baterie de rezervă la prizele alimentate de baterie. NU conectați o imprimantă laser, un distrugător de hârtie, un copiator, un încălzitor spațial, un aspirator, o pompă de bazin sau alte dispozitive electrice mari la nicio priză. Cerințele de putere ale acestor dispozitive pot supraîncărca și deteriora unitatea.
3. Conectați UPS-ul la o priză cu împământare cu 2 poli, 3 fire (priză de perete). Asigurați-vă că priza de perete este protejată de o siguranță sau un întrerupător și nu deservește echipamente cu cerințe electrice mari (de exemplu, aer condiționat, copiator etc.). Garanția interzice utilizarea prelungitoarelor, a benzilor de prize și a benzilor de protecție la supratensiune.

4. Apăsați comutatorul de alimentare pentru a porni unitatea. Indicatorul luminos de alimentare se va aprinde și unitatea va "bipăi". Dacă este detectată o suprasarcină, va suna o alarmă sonoră și unitatea va emite un bip lung. Pentru a corecta acest lucru, opriți UPS-ul și deconectați cel puțin un echipament de la prizele alimentate de baterie. Asigurați-vă că întrerupătorul este apăsat și apoi porniți UPS-ul.
5. Pentru a menține o încărcare optimă a bateriei, lăsați UPS-ul conectat la o priză AC în orice moment.
6. Pentru a depozita UPS-ul pentru o perioadă lungă de timp, acoperiți-l și depozitați-l cu bateria complet încărcată. În timpul depozitării, reîncărcați bateria la fiecare trei luni pentru a asigura durata de viață a bateriei.
7. Asigurați-vă că priza de perete și UPS-ul sunt situate în apropierea echipamentului care este conectat pentru o accesibilitate adecvată.
