Emerson 1F75H-21PR - Programlanabilir 70 Serisi Isı Pompalı Termostat Kılavuzu

CIVA UYARISI: Bu ürün civa içermemektedir. Ancak, bu ürün civa içeren bir ürünün yerine geçebilir. Civa ve civa içeren ürünler evsel atıklarla birlikte atılmamalıdır. Civa içeren ürünlerin imhası hakkında bilgi için www.thermostat-recycle.org adresini ziyaret edin.

TEKNİK ÖZELLİKLER

TERMOSTAT KURULUMU

KABLOLAMA

Spesifik sistem kablolama bilgileri için ekipman üreticisinin talimatlarına bakın. Kablolamadan sonra, uygun termostat yapılandırması için KURUCU MENÜSÜ'ne bakın. Gösterilen kablolama tablosu tipik sistemler içindir ve termostat terminal işlevlerini açıklar.

*W2 ve E için ayrı ısı kaynakları kullanıldığında W2/E atlama telini kesin.

Çift Yakıtlı Isı Pompası uygulamaları için, Çift Yakıt Mantığı seçeneğini açtığınızdan emin olun (Kurulumcunun Menüsünde bulunur)

Önlemler

• Teknik özellik değerlerini aşmayın.
• Tüm kablolama yerel ve ulusal elektrik yönetmeliklerine ve düzenlemelerine uygun olmalıdır.
• Bu kontrol hassas bir cihazdır ve dikkatli kullanılmalıdır. Kaba kullanım veya bileşenlerin bozulması, kontrolün arızalanmasına neden olabilir.

Belirtilen voltajı aşan devrelerde kullanmayın.
Daha yüksek voltaj kontrol cihazına zarar verir ve şok veya yangın tehlikesine neden olabilir.
Test etmek için gaz valfi veya birincil kontrol üzerindeki terminalleri kısa devre yapmayın. Kısa devre veya yanlış kablolama termostatı yakar ve kişisel yaralanmaya ve/veya maddi hasara neden olabilir.

Elektrik çarpmasını ve/veya ekipman hasarını önlemek için, kurulum tamamlanana kadar ana sigorta veya devre kesici kutusundaki sisteme giden elektrik gücünü kesin.

KURUCU MENÜSÜ

KURUCU MENÜSÜ'ne erişmek için sistem anahtarını KAPALI (OFF) konumuna getirin ve ardından sıcaklık ve düğmelerini 3 saniye basılı tutun. Ekranda aşağıdaki tabloda 30 öğesi görünecektir. Menü öğeleri arasında gezinmek için sıcaklık ve düğmelerine aynı anda basarak kullanın. Bir menü ayarını değiştirmek için veya düğmesine basın.

Kurucunun Menü # (Menüyü 3 Saniye Basılı Tutun)	Açıklama	Varsayılan Ayar (yanıp sönen simgeler)	Ayarlar ( veya düğmesine basın)
30	Isıtma Döngüsü Oranı (ısıtmanın ne sıklıkta açılacağı)	MEd	SLO – yavaş MEd – orta FAS – hızlı
32	Yardımcı Döngü Oranı (yardımcı ısıtmanın ne sıklıkta açılacağı)	MEd	SLO – yavaş MEd – orta FAS – hızlı
35	Soğutma Döngüsü Oranı (soğutmanın ne sıklıkta açılacağı)	MEd	SLO – yavaş MEd – orta FAS – hızlı
50	Kompresör Kilitleme (kompresörü kısa döngüden korur)	OFF (kapalı)	On (açık) – 5 dakika gecikme OFF (kapalı) – gecikme yok
60	Çift Yakıt Mantığı (yardımcı ısı kaynağı olarak gaz kullanırken Açık (On) konuma getirin)	OFF (kapalı)	On (açık)- gazlı yardımcı ısıtma OFF (kapalı)- elektrikli yardımcı ısıtma
65	Maksimum Isıtma Limiti (ısıtma modu için maksimum ayar noktası)	99	47 ila 99
66	Minimum Soğutma Limiti (soğutma modu için minimum ayar noktası)	45	45 ila 97
74	Program Türü (7 Gün, 5-1-1 Gün veya Programlanamaz olarak ayarlayın)	5	7 – 7 Gün 5 – 5-1-1 Gün 0 – Programlanamaz
76	Erken Başlatma (programlanmış sıcaklığa programlanmış zamana kadar ulaşılması için ısıtma veya soğutmayı erken başlatır)	OFF (kapalı)	On (açık) – erken başla OFF (kapalı) – program dönemi zamanında başla
79	Fahrenhayt veya Santigrat	°F	°F – Fahrenhayt °C – Santigrat
81	Sıcaklık Ekran Ayarı ("Oda Sıcaklığı"nı ayarlayın)	0	-5 ila +5
83	Sürekli Ekran Işığı (arka ışığı her zaman açık tutun – "C" teli gereklidir)	OFF (kapalı)	On (açık) – her zaman açık OFF (kapalı) – anlık
86	Hava Filtresini Değiştir (aylık bir hatırlatıcı ayarlayın)	OFF (kapalı)	1 ila 12 – hatırlatma zamanı (aylar) OFF (kapalı) – filtre hatırlatıcısı yok

TEST EKİPMANI

Sisteme giden gücü açın.

Fan Çalışması

Sisteminizde bir G terminal bağlantısı yoksa, Isıtma Sistemi'ne geçin.

1. Fan anahtarını Açık (On) konumuna getirin. Fan çalışmaya başlamalıdır.
2. Fan anahtarını Otomatik (Auto) konumuna getirin. Fan hemen durmalıdır.

Isıtma Sistemi

1. Sistem Anahtarını Isıtma (Heat) konumuna getirin. Yardımcı ısıtma sisteminde sabit bir pilot varsa, yaktığınızdan emin olun.
2. Oda sıcaklığının 1° üzerine termostat ayarını ayarlamak için düğmesine basın. Isı pompası sistemi çalışmaya başlamalı ve termostat Isıtma Açık (Heat On) olduğunu göstermelidir.
3. Oda sıcaklığının 3° üzerine termostat ayarını ayarlamak için düğmesine basın. Yardımcı ısıtma çalışmaya başlamalı ve termostat Isıtma Açık Yardımcı (Heat On Auxiliary) olduğunu göstermelidir.
4. Oda sıcaklığının 1° altına termostat ayarını ayarlamak için düğmesine basın. Isıtma sistemi çalışmayı durdurmalı ve termostat Isıtma (Heat) olduğunu göstermelidir.

Yardımcı Sistem

1. Sistem Anahtarını Yardımcı (Aux) konumuna getirin. Yardımcı ısıtma sisteminde sabit bir pilot varsa, yaktığınızdan emin olun.
2. Oda sıcaklığının 1° üzerine termostat ayarını ayarlamak için düğmesine basın. Yardımcı ısıtma sistemi çalışmaya başlamalı ve termostat Isıtma Açık Yardımcı (Heat On Auxiliary) olduğunu göstermelidir.
3. Oda sıcaklığının 1° altına termostat ayarını ayarlamak için düğmesine basın. Yardımcı ısıtma sistemi çalışmayı durdurmalı ve termostat Isıtma Yardımcı (Heat Auxiliary) olduğunu göstermelidir.

Soğutma Sistemi

1. Sistem Anahtarını Soğutma (Cool) konumuna getirin.
2. Oda sıcaklığının 1° altına termostat ayarını ayarlamak için düğmesine basın. Fan, soğuk hava sirkülasyonunu takiben hemen yüksek hızda çalışmaya başlamalıdır. Termostat Soğutma Açık (Cool On) olduğunu gösterecektir. 5 dakikaya kadar gecikme olabilir. (bkz. KURUCU MENÜSÜ, öğe 50)
3. Oda sıcaklığının 1° üzerine termostat ayarını ayarlamak için düğmesine basın. Soğutma sistemi çalışmayı durdurmalı ve termostat Soğutma (Cool) olduğunu gösterecektir.

NOT:
Ekranda Yakında Başlıyor (Starting Soon) gösteriliyorsa, kompresör kilitleme özelliği çalışıyordur. Kompresör açılmadan önce 5 dakikaya kadar gecikme olacaktır.(bkz. KURUCU MENÜSÜ, öğe 50)

Kompresör ve/veya mal hasarını önlemek için, dış ortam sıcaklığı 50°F'nin altındaysa, soğutma sistemini ÇALIŞTIRMAYIN.
Kompresör yağ ısıtıcıları 6 saattir çalışmıyorsa ve sistem en az 5 dakikadır çalışmıyorsa, kompresörün çalışmasına izin vermeyin.

TERMOSTATIN KULLANIMI

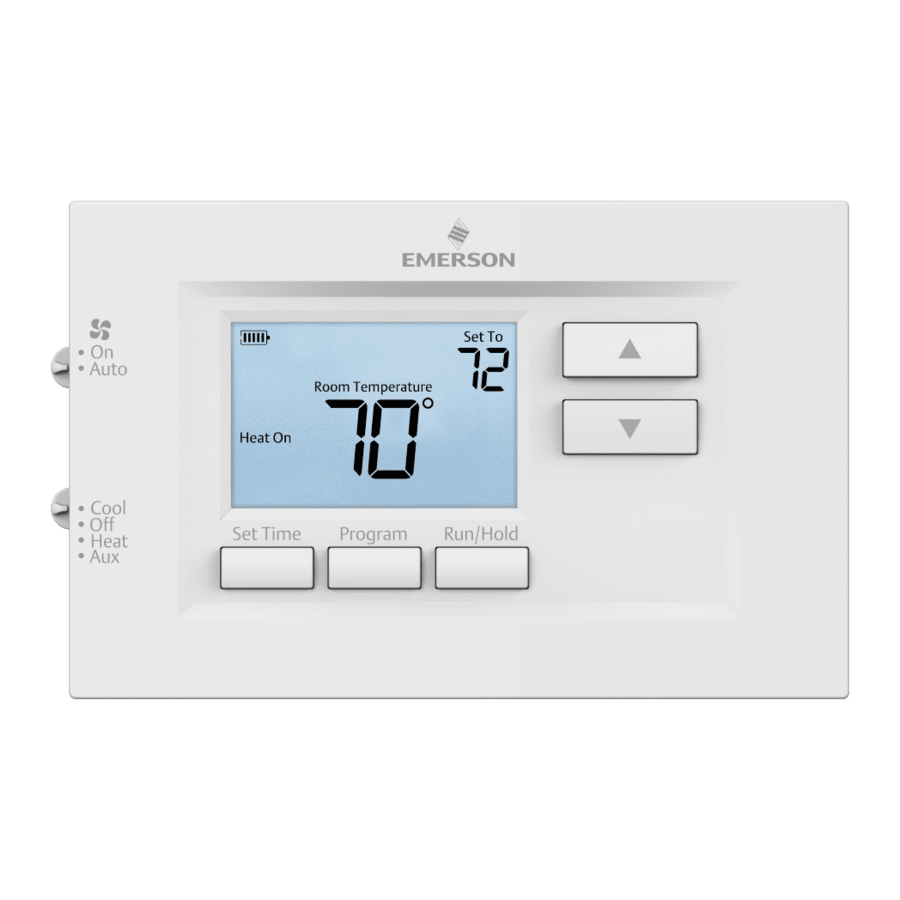

TERMOSTATA GENEL BAKIŞ

Termostatınızı kullanmaya başlamadan önce, özelliklerini, ekranını ve termostat düğmelerinin ve anahtarlarının konumunu/çalışmasını bilmelisiniz.

Ekranda " Replace " ("Değiştir") göründüğünde, yeni premium marka AA alkalin piller takılmalıdır. Ev uzun bir süre boş kalacaksa ve " " veya " Replace " ("Değiştir") görüntüleniyorsa, ayrılmadan önce yeni piller takın.

TERMOSTAT ÇALIŞMASI

Geçerli Saati ve Günü Ayarlayın

NOT:
Zaman simgeleri ilk açılışta veya sıfırlamadan sonra yanıp söner.

1. Set Time (Zaman Ayarla) düğmesine basın
2. Saati ayarlamak için veya kullanın
3. Dakikaları ve haftanın gününü ayarlamak için Next (İleri) düğmesine basın
4. İşiniz bittiğinde Exit (Çıkış) düğmesine basın.

Varsayılan program 5-1-1 Day (Gün) şeklindedir, ancak 7-Day (Gün) veya Non-Programmable (Programlanamaz) termostat olarak ayarlanabilir (yukarıdaki Kullanıcı Menüsüne bakın)

• Hold Temperature (bypassing the schedule) (Sıcaklığı Tut (programı atlayarak)) – System (Sistem) Anahtarı Heat (Isı) veya Cool (Soğuk) olarak ayarlanmışken, Hold (Tut) düğmesine kısaca basın. Hold (Tut) görüntülenecektir. Sıcaklığı ayarlamak için veya kullanın. Termostat, program çalışmasını tekrar başlatmak için Run (Çalıştır) düğmesine basana kadar oda sıcaklığını seçilen ayarda tutacaktır.
• Program Override (Temporary Hold) (Programı Geçersiz Kılma (Geçici Tutma)) – İstenen sıcaklık görüntülenene kadar veya düğmesine basın. Termostat, programı minimum 2 saatlik bir süreyle geçersiz kılacaktır. Ardından termostat otomatik olarak programa geri dönecektir.

TERMOSTAT PROGRAMI / PROGRAMLAMA

Termostatınızı optimum konfor, rahatlık ve enerji tasarrufu sağlayacak şekilde programlama hakkında ipuçları için şu adrese gidin: thermostathelper.com

Energy Saving Factory Schedule (Enerji Tasarrufu Fabrika Programı)
Bu termostat, haftanın tüm günleri için aşağıdaki tabloda gösterilen enerji tasarrufu ayarlarıyla programlanmıştır.

NOT:
Termostat, alt tabanda veya dışında programlanabilir

PROGRAMINIZI GİRME

Geçerli Saati ve Günü Ayarlayın

1. TIME (ZAMAN) düğmesine bir kez basın. Ekranda yalnızca saat görünecektir.
   ÖRNEK:
2. Doğru saate ve AM/PM göstergesine ulaşana kadar veya düğmesini basılı tutun (AM gece yarısında başlar; PM öğlen başlar).
3. TIME (ZAMAN) düğmesine bir kez daha basın. Ekran penceresinde yalnızca dakikalar görünecektir.
   ÖRNEK:
4. Doğru dakikalara ulaşana kadar veya düğmesini basılı tutun.
5. TIME (ZAMAN) düğmesine bir kez daha basın. Ekranda haftanın günü görünecektir
6. Geçerli haftanın gününe ulaşana kadar veya düğmesine basın.
7. RUN/HOLD (ÇALIŞTIR/TUT) düğmesine bir kez basın. Ekranda doğru saat, gün, oda sıcaklığı ve ayar noktası sıcaklığı görünecektir.

Isıtma Programını Girin

1. SYSTEM (SİSTEM) anahtarını HEAT (ISITMA) konumuna getirin.
2. PRGM (PRGM) düğmesine bir kez basın. Ekranda "Mo Tu We Th Fr" (hafta içi programını gösterir) görünecektir. Ayrıca, 1. ısıtma dönemi için şu anda programlanmış başlangıç saati ve şu anda programlanmış sıcaklık (yanıp sönen) görüntülenir.
   Bu ekran penceresi, 1. hafta içi dönemi için başlangıç saatinin 6:00 AM ve 70°'nin programlanmış sıcaklık olduğunu gösterir (bu örnek fabrika ön programlamasını yansıtır).
3. Görüntülenen sıcaklığı 1^st ısıtma programı dönemi için seçtiğiniz sıcaklığa değiştirmek için veya düğmesine basın.
4. PROGRAM (PROGRAM) düğmesine bir kez basın (programlanmış saat yanıp sönecektir). Seçtiğiniz saat görünene kadar veya düğmesine basın. Saat 15 dakikalık artışlarla değişecektir. Seçtiğiniz saat görüntülendiğinde, sıcaklık değiştirme moduna dönmek için PROGRAM (PROGRAM) düğmesine tekrar basın.
5. PROGRAM (PROGRAM) düğmesine bir kez basın. 2^nd ısıtma programı dönemi için şu anda programlanmış başlangıç saati ve ayar noktası sıcaklığı görünecektir.
6. 2. ısıtma programı dönemi için başlangıç saatini ve ısıtma sıcaklığını seçmek için 3. ve 4. adımları tekrarlayın.
7. 3. ila 5. adımları 3. ve 4. ısıtma programı dönemleri için tekrarlayın.
8. PROGRAM (PROGRAM) düğmesine bir kez basın. Ekranda "SA" (Cumartesi programını gösterir) ve 1. ısıtma dönemi için başlangıç saati ve şu anda programlanmış sıcaklık görünecektir.
9. Cumartesi ısıtma programlamasını tamamlamak için 3. ila 7. adımları tekrarlayın.
10. SU (Pazar) ısıtma programlamasına geçmek için PROGRAM (PROGRAM) düğmesine bir kez basın ve Pazar programlamasını tamamlamak için 3. ila 7. adımları tekrarlayın.
11. Isıtma programınızı girmeyi tamamladığınızda, RUN/HOLD (ÇALIŞTIR/TUT) düğmesine basın.

Soğutma Programını Girin

1. SYSTEM (SİSTEM) anahtarını COOL (SOĞUTMA) konumuna getirin.
2. Seçtiğiniz soğutma saatlerini ve sıcaklıklarını kullanarak soğutma programınızı girmek için Isıtma Programını Girin bölümünü izleyin.

Dış sıcaklık 50°F'nin altındaysa, programlamadan önce soğutma sisteminin gücünü kesin. Soğuk havalarda klima kompresörünü çalıştırmak, kişisel yaralanmaya veya maddi hasara neden olabilir.

SORUN GİDERME

Termostatı veya Termostat Ayarlarını Sıfırlama
Termostatın pilleri iyiyse, ancak ekranı boşsa veya tuş vuruşlarına yanıt vermiyorsa, piller 2 dakika boyunca çıkarılarak termostat sıfırlanmalıdır. Bu sıfırlama, menü ayarlarını veya programı değiştirmeyecektir. Pilleri yeniden taktıktan sonra durum devam ederse, termostatı değiştirin.
Yalnızca programı ve kullanıcı ayarlarını fabrika varsayılanlarına kolayca sıfırlamak için, ekran boşalana ve sıfırlanana kadar aynı anda ve Set Time (Zaman Ayarla) düğmelerine basın ve basılı tutun.
