White Rodgers 1F87-361 Programlanabilir Elektronik Dijital Termostat Kılavuzu

Belirtilen voltajı aşan devrelerde kullanmayın. Daha yüksek voltaj kontrol cihazına zarar verir ve şok veya yangın tehlikesine neden olabilir.
Test etmek için gaz vanası veya birincil kontrol üzerindeki terminalleri kısa devre yapmayın. Kısa devre veya yanlış kablolama termostata zarar verir ve kişisel yaralanmaya ve/veya maddi hasara neden olabilir.
Termostat kurulumu ve sistemin tüm bileşenleri, NEC koduna göre Sınıf II devrelerine uygun olacaktır.

ELEKTRİK VERİLERİ

Elektriksel Değerlendirme:
8 ila 30 VAC 50/60 Hz. veya D.C.
0,05 ila 1,0 Amper (Terminal başına yük)
1,5 Amper Maksimum Toplam Yük (Tüm terminaller birleştirildi)

TERMAL VERİLER

Ayar Noktası Sıcaklık Aralığı:
45°F ila 90°F (7°C ila 32°C)

Çalışma Ortam Sıcaklığı Aralığı:
32°F ila 105°F

Çalışma Nem Aralığı:
%0 ila 90 RH (yoğuşmasız)

Nakliye Sıcaklığı Aralığı:
-4°F ila 149°F

UYGULAMALAR

Aşağıdakilerle kullanım için:

• Standart ısıtma/soğutma veya sadece ısıtma sistemleri
• Elektrikli ısıtma sistemleri
• Gaz veya yağ yakıtlı sistemler
• Aralıklı ateşleme cihazlarına (I.I.D.) ve/veya havalandırma damperlerine sahip gaz sistemleri • Hidronik (sıcak su veya buhar) sistemleri
• Tek kademeli ısı pompası sistemleri (yardımcı ısıtma yok)
• Milivolt sistemleri

AŞAĞIDAKİLERLE KULLANMAYIN:

• Çok kademeli sistemler
• 30 VAC ve 1,5 amperi aşan sistemler
• 3 telli bölgeli hidronik ısıtma sistemleri

KURULUM

ESKİ TERMOSTATI ÇIKARIN

1. Kurulum tamamlanana kadar ana sigorta kutusundaki elektriği kapatın. Elektrik gücünün kesildiğinden emin olun.
2. Eski termostatın ön kapağını çıkarın. Kablolar hala bağlıyken, duvar plakasını duvardan çıkarın. Eski termostatın bir duvar montaj plakası varsa, termostatı ve duvar montaj plakasını bir bütün olarak çıkarın.
3. Yeni termostatla birlikte verilen etiketleri kullanarak eski termostata bağlı her bir kabloyu tanımlayın.
4. Kabloları eski termostattan tek tek ayırın. KABLOLARIN DUVARIN İÇİNE DÜŞMESİNE İZİN VERMEYİN.
5. Aşağıdaki prosedürleri kullanarak yeni termostatı kurun.
   DİKKAT!
   Bu ürün cıva içermez. Ancak, bu ürün cıva içeren bir ünitenin yerini alabilir. Cıva hücrelerini açmayın. Bir hücre hasar görürse, dökülen cıvaya dokunmayın. Emici olmayan eldivenler giyerek, dökülen cıvayı kum veya başka bir emici malzeme ile alın ve kapatılabilen bir kaba koyun. Bir hücre hasar görürse, ünite atılmalıdır. Cıva evsel çöplere atılmamalıdır. Bu ürünün yerine geçtiği ünite atılacaksa, uygun bir kaba koyun. Cıva içeren ürünü göndereceğiniz yer için www.thermostat-recycle.org adresine bakın.


6. Fazla kabloyu duvarın içine itin ve termostatın çalışmasını etkilemesini önlemek için deliği ateşe dayanıklı bir malzeme (cam elyafı yalıtımı gibi) ile kapatın.

ELEKTRİKLİ ISITMA VEYA TEK KADEMELİ ISI POMPASI SİSTEMLERİ

Bu termostat, ısıtma/soğutma, fosil yakıt (gaz, petrol vb.), cebri hava sistemini çalıştırmak üzere fabrikadan yapılandırılmıştır. Termostatın ısıtma talebi üzerine fanı çalıştırmasını GEREKTİRMEYEN herhangi bir sistem için doğru şekilde yapılandırılmıştır. Sisteminiz, termostatın ısıtma talebi üzerine fanı açmasını GEREKTİREN bir elektrikli ısıtma veya ısı pompası sistemi ise, termostatın arkasındaki ELEKTRİK/GAZ anahtarını (bkz. şekil 1) bulun ve ELEKTRİK konumuna getirin. Bu, termostatın ısıtma talebi üzerine fanı hemen çalıştırmasını sağlayacaktır. Isıtma/soğutma sisteminin termostatın fanı kontrol etmesini gerektirip gerektirmediğinden emin değilseniz, kalifiye bir ısıtma ve klima servis personeliyle iletişime geçin.

TERMOSTAT TABANINI DUVARA TAKIN

1. Ambalaj malzemesini termostattan çıkarın. Kapağı nazikçe tabandan düz bir şekilde çekin. Termostata zorlamak veya asmak üniteye zarar verir. Gerekirse, elektrikli ısıtma anahtarını hareket ettirin (bkz. ELEKTRİKLİ ISITMA SİSTEMLERİ, yukarıda).

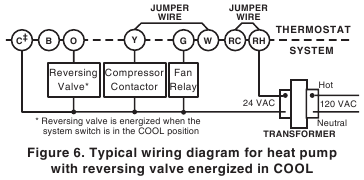

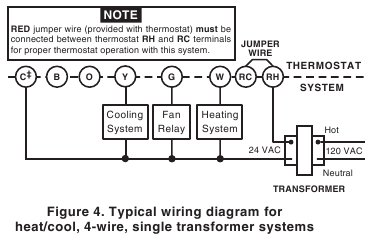

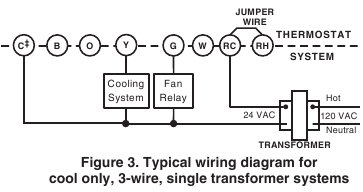

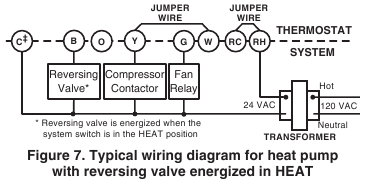

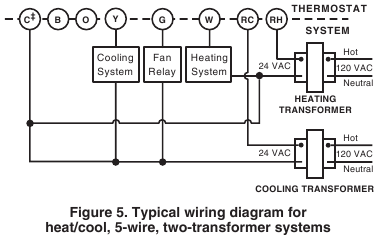

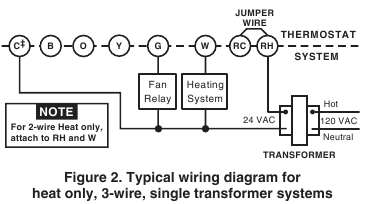

2. Uygun kablolama şemasını kullanarak (bkz. şekil 2 ila 7) kabloları tabandaki terminal vidalarının altına bağlayın.
3. Tabanı duvardaki deliğin üzerine yerleştirin ve tabanı şablon olarak kullanarak duvardaki montaj deliği konumlarını işaretleyin.
4. Tabanı yoldan çekin. Montaj deliklerini delin.

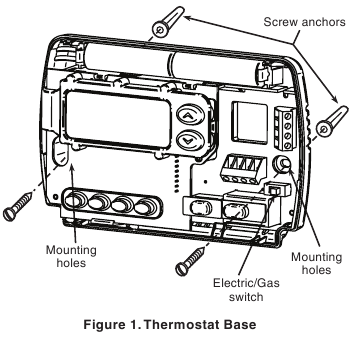

5. İki montaj vidası kullanarak tabanı şekil 1'de gösterildiği gibi duvara gevşek bir şekilde sabitleyin. Tabanın altına bir su terazisi yerleştirin, seviye olana kadar ayarlayın ve ardından vidaları sıkın. (Seviyeleme yalnızca görünüm içindir ve termostatın çalışmasını etkilemez.) Mevcut montaj deliklerini kullanıyorsanız veya açılan delikler çok büyükse ve tabanı sıkıca sıkmanıza izin vermiyorsa, alt tabanı sabitlemek için plastik vida dübelleri kullanın

PİL YERİ

Fabrikada termostata 2 adet "AA" alkalin pil dahildir ve güç tahliyesini önlemek için bir pil etiketi bulunur. Pilleri devreye almak için pil etiketini çıkarmalısınız.
"BATT" veya "DEĞİŞTİR " görüntüleniyorsa, piller zayıftır ve yeni "AA" Energizer^® alkalin pillerle değiştirilmelidir. Pilleri değiştirmek için, pilleri tabanın üst kısmına takın (bkz. Şekil 1). Piller, pozitif (+) ucu sola gelecek şekilde takılmalıdır.

HİDRONİK (SICAK SU VEYA BUHAR) ISITMA SİSTEMLERİ

Bu termostat, cebri hava ısıtma sistemiyle düzgün çalışacak şekilde ayarlanmıştır. Hidronik bir ısıtma sisteminiz (sıcak su veya buharla ısıtan bir sistem) varsa, termostatı sisteminizle düzgün çalışacak şekilde ayarlamanız gerekir. Yapılandırma menüsündeki ikinci seçeneği SL olarak değiştirin (bkz. YAPILANDIRMA MENÜSÜ).

TERMOSTAT ÇALIŞMASINI KONTROL EDİN

Test sırasında herhangi bir zamanda sisteminiz düzgün çalışmazsa, kalifiye bir servis personeliyle iletişime geçin. Sisteme giden gücü açın.

Fan Çalışması

Sisteminizde bir G terminal bağlantısı yoksa, Isıtma Sistemi bölümüne geçin.

1. FAN anahtarını ON (AÇIK) konumuna getirin. Fan çalışmaya başlamalıdır.
2. FAN anahtarını AUTO (OTOMATİK) konumuna getirin. Fan hemen durmalıdır.

^‡ Piller yılda bir kez yeni "AA" Energizer^® alkalin pillerle değiştirilirse, termostattaki C terminaline 24 Volt nötr bağlantısı gerekli değildir.

Isıtma Sistemi

Soğutma Sistemi

Kompresör ve/veya mal hasarını önlemek için, dış ortam sıcaklığı 50°F'nin altındaysa, soğutma sistemini ÇALIŞTIRMAYIN.

1. SİSTEM anahtarını COOL (SOĞUTMA) konumuna getirin.
2. Oda sıcaklığının altında termostat ayarını ayarlamak için tuşuna basın. Fan, yüksek hızda hemen devreye girmeli, ardından soğuk hava sirkülasyonu başlamalıdır
3. Oda sıcaklığının üzerinde termostat ayarını ayarlamak için tuşuna basın. Soğutma sistemi durmalıdır.

ÇALIŞMA

Termostatınızı programlamaya başlamadan önce, özelliklerine, ekranına ve termostat düğmelerinin konumuna ve çalışmasına aşina olmalısınız. Termostatınız iki parçadan oluşur: termostat kapağı ve taban. Kapağı çıkarmak için, tabandan düz bir şekilde çekin. Kapağı değiştirmek için, kapağı tabanla hizalayın ve kapak tabana oturana kadar bastırın.

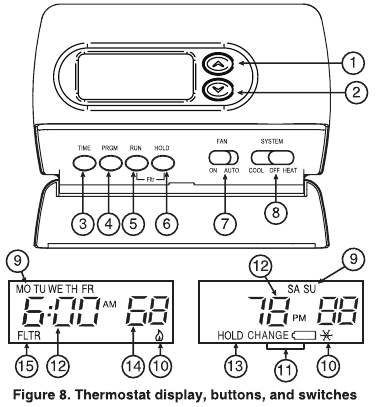

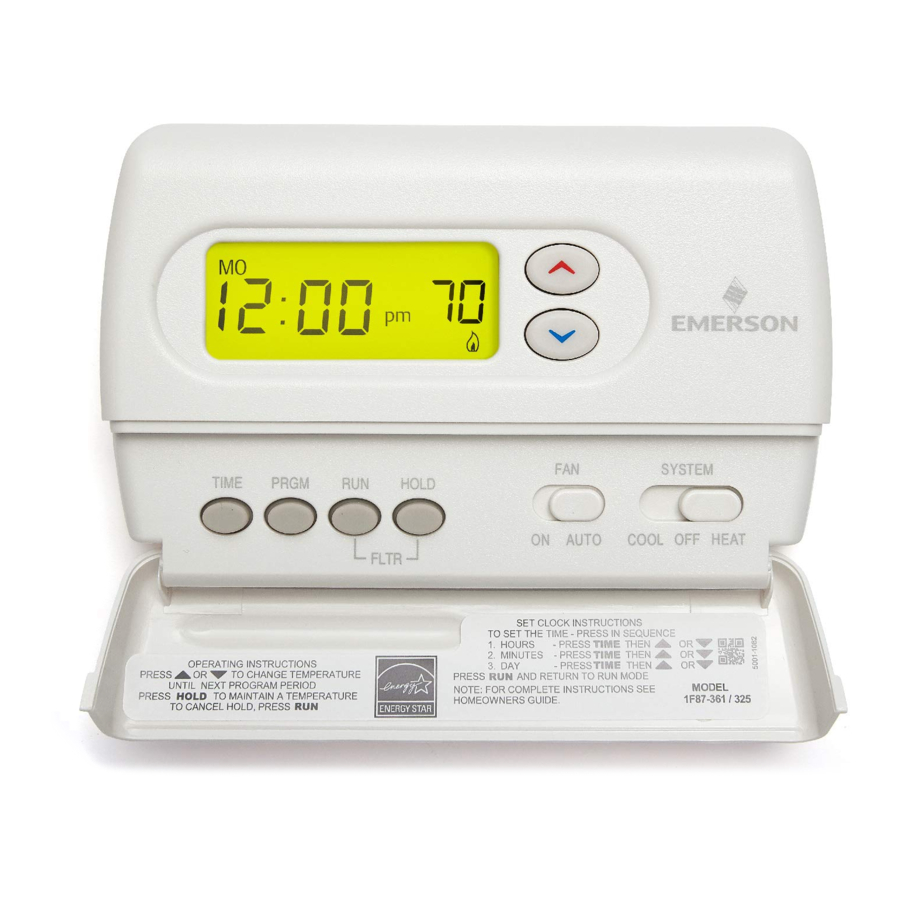

Termostat Düğmeleri ve Anahtarları

1. Sıcaklık ayarını yükseltir.
2. Sıcaklık ayarını düşürür.
3. TIME (ZAMAN) düğmesi.
4. PRGM (program) düğmesi.
5. RUN (programı çalıştır) düğmesi.
6. HOLD (sıcaklığı tut) düğmesi.
7. FAN (fan) anahtarı (ON (AÇIK), AUTO (OTOMATİK)).
8. SYSTEM (sistem) anahtarı (COOL (SOĞUK), OFF (KAPALI), HEAT (SICAK)).

Ekran

YAPILANDIRMA MENÜSÜ

Yapılandırma menüsü, belirli termostat çalışma özelliklerini sisteminize veya kişisel gereksinimlerinize göre ayarlamanıza olanak tanır.
Termostatın çalıştırma programı modunda olduğundan emin olmak için RUN (çalıştır) düğmesine basın, ardından yapılandırma menüsüne girmek için aynı anda PRGM (program) ve RUN (çalıştır) düğmelerine basın. Ekranda yapılandırma menüsündeki ilk öğe gösterilecektir.
Yapılandırma menüsü tablosu, yapılandırma seçeneklerini özetlemektedir. Her seçeneğin açıklaması aşağıdadır.
Menüde önceki öğeye geri dönmek için. Menüden çıkmak ve program işlemine dönmek için RUN (çalıştır) düğmesine basın. On beş dakika içinde herhangi bir tuşa basılmazsa, termostat normal çalışmaya geri döner.
Bir sonraki menü öğesine geçmek için HOLD (tutma) düğmesine basın veya menüde önceki öğeye geri dönmek için TIME (zaman) düğmesine basın. Menüden çıkmak ve program işlemine dönmek için RUN (çalıştır) düğmesine basın. On beş dakika içinde herhangi bir tuşa basılmazsa, termostat normal çalışmaya geri döner.

1. Geçici Tutma Süresini Seçin - Termostat, bu seçenekte seçtiğiniz süre boyunca ayarladığınız herhangi bir sıcaklığı tutabilir. Seçenekleriniz 15 dakikalık artışlarla 0:00 ile 8:00 saat arasındadır. 0:00 işlevi devre dışı bırakır
   Örnek:
   1. Geçici Tutma süresi için 3:00 saat seçtiniz.
   2. Termostat Isıtma veya Soğutma modundayken, HOLD (tutma) süresi (3 saati gösteren 3:00) bir ayar hatırlatıcısı olarak görünene kadar yaklaşık beş saniye HOLD (tutma) düğmesine basın.
   3. Düğmeyi bıraktıktan sonra, ekranda "HOLD" yanıp sönecektir.
   4. Tercihinize göre sıcaklığı ayarlamak için kullanın. Termostat, Geçici Tutma modunda olduğunu hatırlatmak için "HOLD" yanıp sönerek bu sıcaklık ayarını 3 saat boyunca koruyacaktır. 3 saat sonra termostat program sıcaklığına geri dönecek ve "HOLD" artık yanıp sönmeyecek veya görüntülenmeyecektir.
2. FA veya SL (Hızlı veya Yavaş) Isıtma Döngüsü Oranını Seçin - FA ayarı genellikle gaz, yağ veya elektrikli ısıtma için kullanılır. SL ayarı, normalde sıcak su veya buhar (hidronik) sistemler için olan daha uzun bir ısıtma döngüsü üretir. Her iki ayar da çok hassas sıcaklık kontrolü sağlar ve kişisel tercihinize göre ayarlanabilir. FA sistemi 1°F'nin hemen altında döngüye alır ve SL ayarı yaklaşık 1,5°F'de döngüye alır.
3. Arkadan aydınlatmalı ekranı seçin - Ekran arka ışığı, düşük ışık koşullarında ekran kontrastını iyileştirir. Arka ışığı ON (AÇIK) olarak seçmek, herhangi bir tuşa basıldıktan sonra ışığı kısa bir süre açık tutacaktır. OFF (KAPALI) seçmek ışığı kapalı tutacaktır.

   Yapılandırma Menüsü
   Adım	Düğmeye/Düğmelere Basın	Görüntülenen (Fabrika Varsayılanı)	Şunu seçmek için düğmesine basın:	YORUMLAR
   1	PRGM ve RUN (ÇALIŞTIR)	HOLD (TUTMA) (0:00)	0 ila 8 saat (15 dakikalık artışlarla)	Geçici Tutma süresini seçin
   2	HOLD (TUTMA)*	, (FA)	SL	FA veya SL (Hızlı veya Yavaş) ısıtma döngüsü oranını seçin
   3	HOLD (TUTMA)*	d-L (ON (AÇIK))	OFF (KAPALI)	Ekran arka ışığını OFF (KAPALI) veya ON (AÇIK) olarak seçin
   4	HOLD (TUTMA)*	E (ON (AÇIK))	OFF (KAPALI)	Enerji Yönetimi Kurtarmayı OFF (KAPALI) veya ON (AÇIK) olarak seçin
   5	HOLD (TUTMA)*	Filtre (000)	0 ila 1950 saat (50 saatlik artışlarla)	Filtre değiştirme çalışma süresini seçin
   6	HOLD (TUTMA)*	LOC (OFF (KAPALI))	ON (AÇIK)	Kompresör kilitlemeyi OFF (KAPALI) veya ON (AÇIK) olarak seçin
   7	HOLD (TUTMA)*	0 HI (0)	4 LO ila 4 HI	Sıcaklık ekranı ayarını daha yüksek veya daha düşük olarak seçin
   8	HOLD (TUTMA)*	(F)	C	Sıcaklık ekranını F veya C olarak seçin
   9	RUN (ÇALIŞTIR)			Normal çalışmaya geri döner

4. Enerji Yönetimi Kurtarmayı OFF (KAPALI) veya ON (AÇIK) Olarak Seçin – Enerji Yönetimi Kurtarma (EMR), binanın sıcaklığının belirttiğiniz zamanda program ayar noktasına ulaşması için termostatın erken ısıtmaya veya soğutmaya başlamasına neden olur. Isıtma, ayar noktasına ulaşmak için gereken sıcaklığın her 1°'si için 5 dakika erken başlayacaktır. Soğutma, sıcaklığa ulaşmak daha uzun sürdüğü için derece başına daha fazla zaman tanır.
   Örnek: EMR'yi seçersiniz ve ısıtmanızın gece 65° ve sabah 7'de 70° olarak programlanmasını sağlarsınız. Bina sıcaklığı 65° ise, 65° ile 70° arasındaki fark 5°'dir. Derece başına 5 dakika izin verildiğinde, termostat ayar noktası sabah 6:35'te 70° olarak değişecektir.
5. Filtre değiştirme çalışma süresini seçin - Termostat, belirli bir çalışma süresinden sonra "FLTR" ifadesini gösterecektir. Bu, hava filtrenizi değiştirmeniz veya temizlemeniz için bir hatırlatmadır. Bu süre 50 saatlik artışlarla 0 ile 1950 saat arasında ayarlanabilir. 000 seçimi bu özelliği iptal edecektir. "FLTR" görüntülendiğinde, aynı anda HOLD (tutma) ve RUN (çalıştır) düğmelerine basarak temizleyebilirsiniz. Bu, zamanlayıcıyı sıfırlar ve bir sonraki filtre değişimine kadar saatleri saymaya başlar. Menüdeki süreyi değiştirmek de zamanlayıcıyı sıfırlar.
6. Kompresör Kilitlemeyi LOC OFF (KAPALI) veya ON (AÇIK) Olarak Seçin - LOC ON (AÇIK) seçilmesi, ısıtma ve soğutma sisteminin gücü kesilirse termostatın kompresörü açmadan önce 5 dakika beklemesine neden olur. Ayrıca soğutma döngüleri arasında minimum 5 dakika bekleyecektir. Bu, kompresörü kısa döngüden korumaya yardımcı olmayı amaçlamaktadır. Bazı yeni kompresörlerde zaten yerleşik bir zaman gecikmesi vardır ve bu özelliğe ihtiyaç duymazlar. Kompresör üreticiniz, bu özelliğin sistemlerinde zaten mevcut olup olmadığını size söyleyebilir. Kompresör zaman gecikmesi meydana geldiğinde, yaklaşık beş dakika boyunca (kar tanesi simgesi) yanıp sönecek ve ardından kompresörü açacaktır.
7. Sıcaklık Ekranı Ayarını 4 LO ila 4 HI Olarak Seçin - Oda sıcaklığı ekranını 4° daha yüksek veya daha düşük ayarlamanıza olanak tanır. Termostatınız fabrikada doğru bir şekilde kalibre edilmiştir, ancak ekran sıcaklığını önceki termostatınızla eşleşecek şekilde değiştirme seçeneğiniz vardır.
8. F° veya C° Okumasını Seçin - Ekran okumasını gerektiği gibi Santigrat veya Fahrenhayt olarak değiştirir.

ÇALIŞMA ÖZELLİKLERİ

Artık termostat düğmelerine ve ekranına aşina olduğunuza göre, termostatın birçok özelliğini öğrenmek için aşağıdaki bilgileri okuyun.

• EŞ ZAMANLI ISITMA/SOĞUTMA PROGRAMI SAKLAMA — Programlama yaparken hem ısıtma hem de soğutma programlarınızı aynı anda girebilirsiniz. Her sezon başında termostatı yeniden programlamanıza gerek yoktur.
• SICAKLIK GEÇERSİZ KILMA — Ekranda istediğiniz sıcaklık görünene kadar düğmesine basın. Termostat, mevcut programlamayı geçersiz kılacak ve oda sıcaklığını bir sonraki program dönemi başlayana kadar seçilen sıcaklıkta tutacaktır. Ardından termostat otomatik olarak programa geri dönecektir.
• SICAKLIĞI TUTMA — Termostat, programlanmış sıcaklığa dönmeden aralığındaki herhangi bir sıcaklığı süresiz olarak tutabilir. Anlık olarak HOLD (beklet) düğmesine basın. "HOLD" (beklet) görüntülenecektir. Ardından düğmesine basarak istediğiniz sıcaklığı seçin. Termostat, program çalışmasını yeniden başlatmak için RUN (çalıştır) düğmesine basana kadar oda sıcaklığını seçilen ayarda tutacaktır.
• YAPILANDIRMA MENÜSÜ — Belirli termostat seçeneklerini özelleştirmenizi sağlar.

TERMOSTATINIZI PROGRAMLAMA

Bu bölüm, termostatınızın programını ihtiyaçlarınızı karşılayacak şekilde planlamanıza yardımcı olacaktır. Maksimum konfor ve verimlilik için, programınızı planlarken aşağıdaki yönergeleri aklınızda bulundurun.

• Binanızı ısıtırken (soğuturken), bina boşken veya düşük aktivite dönemlerinde sıcaklıkları daha düşük (daha yüksek) olacak şekilde programlayın.
• Sabahın erken saatlerinde soğutma ihtiyacı genellikle minimumdur.

Programınızı Planlama

Örnek çizelgede gösterilen fabrika önceden programlanmış saatlere ve sıcaklıklara bakın. Bu program ihtiyaçlarınıza uygunsa, fabrika ön ayarlı programı çalıştırmaya başlamak için RUN (çalıştır) düğmesine basmanız yeterlidir.

Önceden programlanmış saatleri ve sıcaklıkları değiştirmek istiyorsanız, şu adımları izleyin.

Günlük programlarınız için zaman dilimlerini ve sıcaklıkları belirleyin. Hem hafta içi hem de hafta sonu programı için dört dönem programlamanız gerekir. Ancak, ardışık zaman dilimleri için aynı ısıtma ve soğutma sıcaklıklarını kullanabilirsiniz. Her gün programı için başlangıç saatlerini, ısıtma sıcaklıklarını ve soğutma sıcaklıklarını bağımsız olarak seçebilirsiniz (örneğin, Pazartesi 1. dönem ısıtma başlangıç saati ve sıcaklığı olarak 5:00 ve 70° seçebilir ve ayrıca Pazartesi 1. dönem soğutma başlangıç saati ve sıcaklığı olarak 7:00 ve 76° seçebilirsiniz).

Program zaman dilimlerinizi ve her dönemde istediğiniz sıcaklıkları planlamak için aşağıdaki tabloyu kullanın. Programlarınızın kaydını tutmak için tüm tabloyu doldurun.

Programınızı Girme

Seçtiğiniz ısıtma ve soğutma programlarını girmek için şu adımları izleyin.

Geçerli Saati ve Günü Ayarlama

1. TIME (saat) düğmesine bir kez basın. Ekranda yalnızca saat görünecektir.


Isıtma Programını Girme

1. SYSTEM (sistem) anahtarını HEAT (ısıtma) konumuna getirin.
2. PRGM (program) düğmesine bir kez basın. Ekranda "MO" (Pazartesi programını gösterir) görünecektir. Ayrıca 1. ısıtma dönemi için o anda programlanmış başlangıç saati ve o anda programlanmış sıcaklık (yanıp sönen) görüntülenir.

   Bu ekran penceresi, Pazartesi gününün 1. ısıtma dönemi için başlangıç saatinin 6:00 ve programlanmış sıcaklığın 70° olduğunu gösterir (bu örnek fabrika ön programlamasını yansıtır).
3. Pazartesi gününün 1. ısıtma programı dönemi için görüntülenen sıcaklığı seçtiğiniz sıcaklığa değiştirmek için düğmesine basın.
4. TIME (saat) düğmesine bir kez basın (programlanmış saat yanıp sönecektir). Pazartesi gününün 1. ısıtma programı dönemi için seçtiğiniz başlangıç saati görünene kadar veya düğmesine basın. Saat 15 dakikalık artışlarla değişecektir. Seçtiğiniz saat görüntülendiğinde, sıcaklık değiştirme moduna dönmek için TIME (saat) düğmesine tekrar basın.
5. PRGM (program) düğmesine bir kez basın. Pazartesi gününün 2. ısıtma programı dönemi için o anda programlanmış başlangıç saati ve ayar noktası sıcaklığı görünecektir.
6. Pazartesi gününün 2. ısıtma programı dönemi için başlangıç saatini ve ısıtma sıcaklığını seçmek için 3. ve 4. adımları tekrarlayın.
7. 3. ila 5. adımları 3. ve 4. ısıtma programı dönemleri için tekrarlayın. Pazartesi ısıtma programları artık tamamlandı.

NOT
Termostatınızı ilk kez programlıyorsanız ve haftanın tüm günleri için programlamanın Pazartesi günkü programla aynı olmasını istiyorsanız, bu noktada RUN (çalıştır) veya HOLD (beklet) düğmesine basın ve Soğutma Programını Girme bölümüne geçin. (Bu basitleştirilmiş GÜNÜ KOPYALA özelliği yalnızca termostatınızı ilk kez programladığınızda çalışır. Bir günün programlamasını belirli bir gün programlamasına kopyalamak istiyorsanız, ÇALIŞMA ÖZELLİKLERİ bölümündeki GÜNÜ KOPYALA İŞLEVİ'ne bakın. Termostatınızın programlamasını değiştiriyorsanız, her günü ayrı ayrı programlamanız gerekir.)

8. HOLD (beklet) düğmesine bir kez basın. Ekranda "TU" (Salı programını gösterir) ile birlikte 1. ısıtma dönemi için başlangıç saati ve o anda programlanmış sıcaklık görünecektir.
9. Salı gününün ısıtma programlamasını tamamlamak için 3. ila 7. adımları tekrarlayın.
10. Tüm ısıtma dönemleri saati ve sıcaklıkları girilene kadar her günün programlamasını girmeye devam edin.
11. Isıtma programınızı girmeyi tamamladığınızda, RUN (çalıştır) düğmesine basın.

Soğutma Programını Girme

1. SYSTEM (sistem) anahtarını COOL (soğutma) konumuna getirin.
2. Seçtiğiniz soğutma saatlerini ve sıcaklıklarını kullanarak soğutma programınızı girmek için prosedürü izleyin.

PROGRAMLAMANIZI KONTROL EDİN

Termostatı çalıştırmaya başlamadan önce termostat programlamanızı son bir kez kontrol etmek için aşağıdaki adımları izleyin.

1. SİSTEM anahtarını HEAT (ISITMA) konumuna getirin.
2. İlk Pazartesi ısıtma dönemi saatini ve sıcaklığını görüntülemek için PRGM'ye basın. PRGM'ye her bastığınızda, bir sonraki ısıtma dönemi saati ve sıcaklığı Pazartesi için sırayla görüntülenecektir. Salı gününün 1. ısıtma dönemini görüntülemek için HOLD'a basın ve kalan Salı gününün ısıtma dönemi saatini ve sıcaklıklarını görüntülemek için PRGM'ye basın. Her günün ısıtma programını görüntülemek için, günü değiştirmek için HOLD'a basın ve ardından gün için her programlama dönemine bakmak için PRGM'ye basın. (Bu işlem sırasında herhangi bir saati veya sıcaklığı değiştirebilirsiniz.)
3. RUN'a (ÇALIŞTIR) basın.
4. SİSTEM anahtarını COOL (SOĞUTMA) konumuna getirin.
5. Soğutma programını kontrol etmek için 2. adımı tekrarlayın.
6. SİSTEM anahtarını HEAT (ISITMA) veya COOL (SOĞUTMA) konumuna getirin ve program çalışmasını başlatmak için RUN'a (ÇALIŞTIR) basın.

TERMOSTATINIZ ŞİMDİ TAMAMEN PROGRAMLANDI VE MAKSİMUM KONFOR VE VERİMLİLİK SAĞLAMAYA HAZIR!

SORUN GİDERME

Sıfırlama İşlemi Bir voltaj yükselmesi veya statik deşarj ekranı karartırsa veya termostatın düzensiz çalışmasına neden olursa, aynı anda ve TIME'a (Zaman) basarak termostatı sıfırlayabilirsiniz. Bu aynı zamanda fabrika varsayılanlarını yapılandırma menüsüne ve programa sıfırlar. Termostatın gücü varsa, sıfırlanmışsa ve hala doğru çalışmıyorsa, ısıtma/soğutma servisinizle veya satın aldığınız yerle iletişime geçin.

Piller
Optimum performans için, pilleri yılda bir kez yeni "AA" Energizer^® alkalin pillerle değiştirmenizi öneririz.

EV SAHİBİ YARDIM HATTI: 1-888-725-9797
