Εγχειρίδιο Προγραμματιζόμενου Ηλεκτρονικού Ψηφιακού Θερμοστάτη White Rodgers 1F87-361

Μην χρησιμοποιείτε σε κυκλώματα που υπερβαίνουν την καθορισμένη τάση. Η υψηλότερη τάση θα προκαλέσει ζημιά στο στοιχείο ελέγχου και μπορεί να προκαλέσει κίνδυνο ηλεκτροπληξίας ή πυρκαγιάς.
Μην βραχυκυκλώνετε τους ακροδέκτες στη βαλβίδα αερίου ή στον κύριο έλεγχο για να ελέγξετε. Η βραχυκύκλωση ή η εσφαλμένη καλωδίωση θα προκαλέσει ζημιά στον θερμοστάτη και μπορεί να προκαλέσει σωματικό τραυματισμό και/ή ζημιά στην περιουσία.
Η εγκατάσταση του θερμοστάτη και όλα τα εξαρτήματα του συστήματος πρέπει να συμμορφώνονται με τα κυκλώματα Class II σύμφωνα με τον κώδικα NEC.

ΗΛΕΚΤΡΙΚΑ ΣΤΟΙΧΕΙΑ

Ηλεκτρική ονομαστική τιμή:
8 έως 30 VAC 50/60 Hz. ή D.C.
0,05 έως 1,0 Amps (Φορτίο ανά ακροδέκτη)
1,5 Amps Μέγιστο συνολικό φορτίο (Όλοι οι ακροδέκτες συνδυασμένοι)

ΘΕΡΜΙΚΑ ΣΤΟΙΧΕΙΑ

Εύρος θερμοκρασίας σημείου ρύθμισης:
45°F έως 90°F (7°C έως 32°C)

Εύρος θερμοκρασίας λειτουργίας περιβάλλοντος:
32°F έως 105°F

Εύρος υγρασίας λειτουργίας:
0 έως 90% RH (χωρίς συμπύκνωση)

Εύρος θερμοκρασίας αποστολής:
-4°F έως 149°F

ΕΦΑΡΜΟΓΕΣ

Για χρήση με:

• Τυπικά συστήματα θέρμανσης/ψύξης ή μόνο θέρμανσης
• Ηλεκτρικά συστήματα θέρμανσης
• Συστήματα αερίου ή πετρελαίου
• Συστήματα αερίου με διαλείπουσες συσκευές ανάφλεξης (I.I.D.) και/ή αποσβεστήρες εξαερισμού • Υδραυλικά συστήματα (ζεστό νερό ή ατμός)
• Αντλίες θερμότητας μονού σταδίου (χωρίς βοηθητική θέρμανση)
• Συστήματα Millivolt

ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΕ:

• Συστήματα πολλαπλών σταδίων
• Συστήματα που υπερβαίνουν τα 30 VAC και 1,5 amps
• Υδραυλικά συστήματα θέρμανσης με ζώνες 3 καλωδίων

ΕΓΚΑΤΑΣΤΑΣΗ

ΑΦΑΙΡΕΣΗ ΠΑΛΙΟΥ ΘΕΡΜΟΣΤΑΤΗ

1. Διακόψτε την ηλεκτρική ενέργεια στον κύριο ασφαλειοδιακόπτη μέχρι να ολοκληρωθεί η εγκατάσταση. Βεβαιωθείτε ότι η ηλεκτρική τροφοδοσία είναι αποσυνδεδεμένη.
2. Αφαιρέστε το μπροστινό κάλυμμα του παλιού θερμοστάτη. Με τα καλώδια ακόμα συνδεδεμένα, αφαιρέστε την πλάκα τοίχου από τον τοίχο. Εάν ο παλιός θερμοστάτης έχει πλάκα στήριξης στον τοίχο, αφαιρέστε τον θερμοστάτη και την πλάκα στήριξης στον τοίχο ως συγκρότημα.
3. Προσδιορίστε κάθε καλώδιο που είναι συνδεδεμένο στον παλιό θερμοστάτη χρησιμοποιώντας τις ετικέτες που περιλαμβάνονται στον νέο θερμοστάτη.
4. Αποσυνδέστε τα καλώδια από τον παλιό θερμοστάτη ένα κάθε φορά. ΜΗΝ ΑΦΗΣΕΤΕ ΤΑ ΚΑΛΩΔΙΑ ΝΑ ΕΠΙΣΤΡΕΨΟΥΝ ΣΤΟΝ ΤΟΙΧΟ.
5. Εγκαταστήστε τον νέο θερμοστάτη χρησιμοποιώντας τις ακόλουθες διαδικασίες.
   ΠΡΟΣΟΧΗ!
   Αυτό το προϊόν δεν περιέχει υδράργυρο. Ωστόσο, αυτό το προϊόν μπορεί να αντικαταστήσει μια μονάδα που περιέχει υδράργυρο. Μην ανοίγετε κυψέλες υδραργύρου. Εάν μια κυψέλη υποστεί ζημιά, μην αγγίξετε τον υδράργυρο που έχει χυθεί. Φορώντας μη απορροφητικά γάντια, μαζέψτε τον υδράργυρο που έχει χυθεί με άμμο ή άλλο απορροφητικό υλικό και τοποθετήστε το σε ένα δοχείο που μπορεί να σφραγιστεί. Εάν μια κυψέλη υποστεί ζημιά, η μονάδα πρέπει να απορριφθεί. Ο υδράργυρος δεν πρέπει να απορρίπτεται στα οικιακά απορρίμματα. Όταν η μονάδα που αντικαθιστά αυτό το προϊόν πρόκειται να απορριφθεί, τοποθετήστε την σε ένα κατάλληλο δοχείο. Ανατρέξτε στο www.thermostat-recycle.org για την τοποθεσία αποστολής προϊόντος που περιέχει υδράργυρο.


6. Σπρώξτε το επιπλέον καλώδιο στον τοίχο και βουλώστε την τρύπα με ένα πυρίμαχο υλικό (όπως μόνωση από υαλοβάμβακα) για να αποτρέψετε τα ρεύματα αέρα να επηρεάσουν τη λειτουργία του θερμοστάτη.

ΗΛΕΚΤΡΙΚΗ ΘΕΡΜΑΝΣΗ Ή ΣΥΣΤΗΜΑΤΑ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ ΜΟΝΟΥ ΣΤΑΔΙΟΥ

Αυτός ο θερμοστάτης είναι διαμορφωμένος από το εργοστάσιο για να λειτουργεί ένα σύστημα θέρμανσης/ψύξης, ορυκτών καυσίμων (αέριο, πετρέλαιο, κ.λπ.), εξαναγκασμένου αέρα. Είναι διαμορφωμένος σωστά για οποιοδήποτε σύστημα ΔΕΝ απαιτεί από τον θερμοστάτη να ενεργοποιήσει τον ανεμιστήρα όταν ζητείται θέρμανση. Εάν το σύστημά σας είναι ένα ηλεκτρικό σύστημα θέρμανσης ή αντλίας θερμότητας που ΑΠΑΙΤΕΙ από τον θερμοστάτη να ενεργοποιήσει τον ανεμιστήρα όταν ζητείται θέρμανση, εντοπίστε τον διακόπτη ELECTRIC/GAS (ΗΛΕΚΤΡΙΚΟ/ΑΕΡΙΟΥ) στο πίσω μέρος του θερμοστάτη (βλ. Εικ. 1) και μετακινήστε τον στη θέση ELECTRIC (ΗΛΕΚΤΡΙΚΟ). Αυτό θα επιτρέψει στον θερμοστάτη να ενεργοποιήσει τον ανεμιστήρα αμέσως όταν ζητείται θέρμανση. Εάν δεν είστε βέβαιοι εάν το σύστημα θέρμανσης/ψύξης απαιτεί από τον θερμοστάτη να ελέγχει τον ανεμιστήρα, επικοινωνήστε με ένα εξειδικευμένο άτομο σέρβις θέρμανσης και κλιματισμού.

ΣΥΝΔΕΣΗ ΤΗΣ ΒΑΣΗΣ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗ ΣΤΟΝ ΤΟΙΧΟ

1. Αφαιρέστε το υλικό συσκευασίας από τον θερμοστάτη. Τραβήξτε απαλά το κάλυμμα ίσια από τη βάση. Η άσκηση δύναμης ή η προσπάθεια αποκόλλησης του θερμοστάτη θα προκαλέσει ζημιά στη μονάδα. Εάν είναι απαραίτητο, μετακινήστε τον ηλεκτρικό διακόπτη θέρμανσης (βλ. ΗΛΕΚΤΡΙΚΑ ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΑΝΣΗΣ, παραπάνω).
2. Συνδέστε τα καλώδια κάτω από τις βίδες των ακροδεκτών στη βάση χρησιμοποιώντας το κατάλληλο ηλεκτρικό σχέδιο (βλ. Εικ. 2 έως 7).
3. Τοποθετήστε τη βάση πάνω από την τρύπα στον τοίχο και σημειώστε τις θέσεις των οπών στήριξης στον τοίχο χρησιμοποιώντας τη βάση ως πρότυπο.
4. Μετακινήστε τη βάση από τη μέση. Τρυπήστε τις οπές στήριξης.
5. Στερεώστε χαλαρά τη βάση στον τοίχο, όπως φαίνεται στην Εικ. 1, χρησιμοποιώντας δύο βίδες στήριξης. Τοποθετήστε ένα αλφάδι στο κάτω μέρος της βάσης, ρυθμίστε μέχρι να είναι επίπεδο και, στη συνέχεια, σφίξτε τις βίδες. (Η ισοπέδωση είναι μόνο για εμφάνιση και δεν θα επηρεάσει τη λειτουργία του θερμοστάτη.) Εάν χρησιμοποιείτε υπάρχουσες οπές στήριξης ή εάν οι τρύπες που ανοίχτηκαν είναι πολύ μεγάλες και δεν σας επιτρέπουν να σφίξετε καλά τη βάση, χρησιμοποιήστε πλαστικές άγκυρες βιδών για να ασφαλίσετε την υποβάση

ΘΕΣΗ ΜΠΑΤΑΡΙΑΣ

2 αλκαλικές μπαταρίες "AA" περιλαμβάνονται στον θερμοστάτη στο εργοστάσιο με μια ετικέτα μπαταρίας για την αποφυγή αποστράγγισης ρεύματος. Πρέπει να αφαιρέσετε την ετικέτα της μπαταρίας για να ενεργοποιήσετε τις μπαταρίες.
Εάν εμφανίζεται η ένδειξη "BATT" (ΜΠΑΤΑΡΙΑ) ή "CHANGE (ΑΛΛΑΓΗ) ", οι μπαταρίες είναι χαμηλές και θα πρέπει να αντικατασταθούν με φρέσκες αλκαλικές μπαταρίες "AA" Energizer^®. Για να αντικαταστήσετε τις μπαταρίες, τοποθετήστε τις μπαταρίες κατά μήκος της κορυφής της βάσης (βλ. Εικ. 1). Οι μπαταρίες πρέπει να τοποθετηθούν με το θετικό (+) άκρο προς τα αριστερά.

ΥΔΡΑΥΛΙΚΑ ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΑΝΣΗΣ (ΖΕΣΤΟΥ ΝΕΡΟΥ Ή ΑΤΜΟΥ)

Αυτός ο θερμοστάτης έχει ρυθμιστεί να λειτουργεί σωστά με ένα σύστημα θέρμανσης εξαναγκασμένου αέρα. Εάν έχετε ένα υδραυλικό σύστημα θέρμανσης (ένα σύστημα που θερμαίνει με ζεστό νερό ή ατμό), πρέπει να ρυθμίσετε τον θερμοστάτη να λειτουργεί σωστά με το σύστημά σας. Αλλάξτε τη δεύτερη επιλογή στο μενού διαμόρφωσης σε SL (βλ. ΜΕΝΟΥ ΔΙΑΜΟΡΦΩΣΗΣ).

ΕΛΕΓΞΤΕ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗ

Εάν ανά πάσα στιγμή κατά τη διάρκεια των δοκιμών το σύστημά σας δεν λειτουργεί σωστά, επικοινωνήστε με ένα εξειδικευμένο άτομο σέρβις. Ενεργοποιήστε την τροφοδοσία του συστήματος.

Λειτουργία ανεμιστήρα

Εάν το σύστημά σας δεν διαθέτει σύνδεση ακροδέκτη G, μεταβείτε στο Σύστημα θέρμανσης.

1. Μετακινήστε τον διακόπτη FAN (ΑΝΕΜΙΣΤΗΡΑ) στη θέση ON (ΕΝΕΡΓΟΠΟΙΗΣΗ). Ο φυσητήρας θα πρέπει να αρχίσει να λειτουργεί.
2. Μετακινήστε τον διακόπτη FAN (ΑΝΕΜΙΣΤΗΡΑ) στη θέση AUTO (ΑΥΤΟΜΑΤΟ). Ο φυσητήρας θα πρέπει να σταματήσει αμέσως.

^‡ Η σύνδεση ουδέτερου ρεύματος 24 Volt στον ακροδέκτη C του θερμοστάτη δεν απαιτείται εάν οι μπαταρίες αντικαθίστανται μία φορά το χρόνο με φρέσκες αλκαλικές μπαταρίες "AA" Energizer^®.

Σύστημα θέρμανσης

Σύστημα ψύξης

Για να αποφύγετε ζημιά στον συμπιεστή και/ή στην περιουσία, εάν η εξωτερική θερμοκρασία είναι κάτω από 50°F, ΜΗ ΛΕΙΤΟΥΡΓΕΙΤΕ το σύστημα ψύξης.

1. Μετακινήστε τον διακόπτη SYSTEM (ΣΥΣΤΗΜΑΤΟΣ) στη θέση COOL (ΨΥΞΗ).
2. Πατήστε για να ρυθμίσετε τη ρύθμιση του θερμοστάτη κάτω από τη θερμοκρασία δωματίου. Ο φυσητήρας θα πρέπει να ενεργοποιηθεί αμέσως σε υψηλή ταχύτητα, ακολουθούμενος από κυκλοφορία κρύου αέρα
3. Πατήστε για να ρυθμίσετε τη ρύθμιση του θερμοστάτη πάνω από τη θερμοκρασία δωματίου. Το σύστημα ψύξης θα πρέπει να σταματήσει να λειτουργεί.

ΛΕΙΤΟΥΡΓΙΑ

Πριν ξεκινήσετε τον προγραμματισμό του θερμοστάτη σας, θα πρέπει να εξοικειωθείτε με τις λειτουργίες του, την οθόνη, τη θέση και τη λειτουργία των κουμπιών του θερμοστάτη. Ο θερμοστάτης σας αποτελείται από δύο μέρη: το κάλυμμα του θερμοστάτη και τη βάση. Για να αφαιρέσετε το κάλυμμα, τραβήξτε το ευθεία έξω από τη βάση. Για να επανατοποθετήσετε το κάλυμμα, ευθυγραμμίστε το κάλυμμα με τη βάση και πιέστε μέχρι να κουμπώσει το κάλυμμα στη βάση.

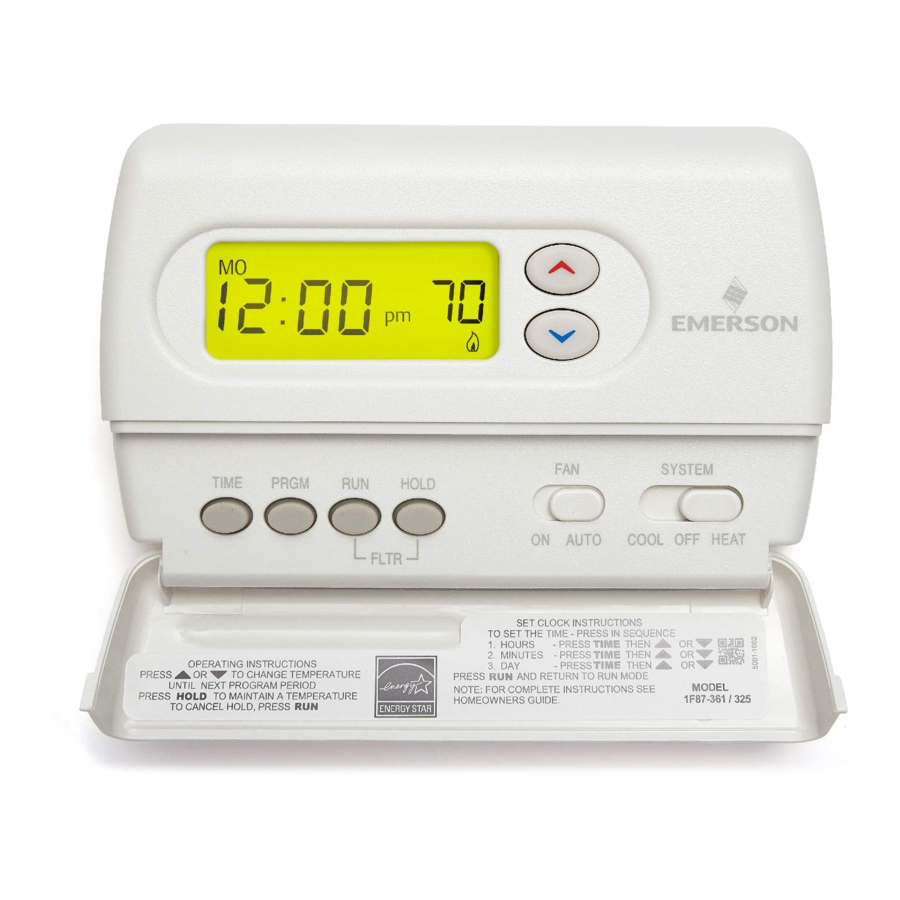

Τα κουμπιά και οι διακόπτες του θερμοστάτη

1. Αυξάνει τη ρύθμιση της θερμοκρασίας.
2. Μειώνει τη ρύθμιση της θερμοκρασίας.
3. Κουμπί TIME (ΧΡΟΝΟΣ).
4. Κουμπί PRGM (πρόγραμμα).
5. Κουμπί RUN (εκτέλεση προγράμματος).
6. Κουμπί HOLD (διατήρηση) θερμοκρασίας.
7. Διακόπτης FAN (ανεμιστήρας) (ON (ΕΝΕΡΓΟΠΟΙΗΣΗ), AUTO (ΑΥΤΟΜΑΤΟ)).
8. Διακόπτης SYSTEM (σύστημα) (COOL (ΨΥΞΗ), OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ), HEAT (ΘΕΡΜΑΝΣΗ)).

Η οθόνη

ΜΕΝΟΥ ΔΙΑΜΟΡΦΩΣΗΣ

Το μενού διαμόρφωσης σάς επιτρέπει να ορίσετε ορισμένα λειτουργικά χαρακτηριστικά του θερμοστάτη στις απαιτήσεις του συστήματός σας ή στις προσωπικές σας απαιτήσεις.
Πατήστε RUN (ΕΚΤΕΛΕΣΗ) για να βεβαιωθείτε ότι ο θερμοστάτης βρίσκεται στη λειτουργία εκτέλεσης προγράμματος και, στη συνέχεια, πατήστε PRGM (ΠΡΟΓΡΑΜΜΑ) και RUN (ΕΚΤΕΛΕΣΗ) ταυτόχρονα για να μπείτε στο μενού διαμόρφωσης. Η οθόνη θα εμφανίσει το πρώτο στοιχείο στο μενού διαμόρφωσης.
Ο πίνακας του μενού διαμόρφωσης συνοψίζει τις επιλογές διαμόρφωσης. Ακολουθεί μια εξήγηση κάθε επιλογής.
για να επιστρέψετε στο προηγούμενο στοιχείο του μενού. Για να βγείτε από το μενού και να επιστρέψετε στην κανονική λειτουργία, πατήστε RUN (ΕΚΤΕΛΕΣΗ). Εάν δεν πατηθεί κανένα πλήκτρο μέσα σε δεκαπέντε λεπτά, ο θερμοστάτης θα επανέλθει στην κανονική λειτουργία.
Πατήστε HOLD (ΔΙΑΤΗΡΗΣΗ) για να αλλάξετε στο επόμενο στοιχείο του μενού ή πατήστε TIME (ΧΡΟΝΟΣ) για να επιστρέψετε στο προηγούμενο στοιχείο του μενού. Για να βγείτε από το μενού και να επιστρέψετε στην κανονική λειτουργία, πατήστε RUN (ΕΚΤΕΛΕΣΗ). Εάν δεν πατηθεί κανένα πλήκτρο μέσα σε δεκαπέντε λεπτά, ο θερμοστάτης θα επανέλθει στην κανονική λειτουργία.

1. Επιλογή χρόνου προσωρινής διατήρησης - Ο θερμοστάτης μπορεί να διατηρήσει οποιαδήποτε θερμοκρασία έχετε ορίσει για το χρονικό διάστημα που επιλέγετε σε αυτήν την επιλογή. Οι επιλογές σας είναι από 0:00 έως 8:00 ώρες σε βήματα των 15 λεπτών. Το 0:00 απενεργοποιεί τη λειτουργία
   Παράδειγμα:
   1. Έχετε επιλέξει 3:00 ώρες για την περίοδο προσωρινής διατήρησης.
   2. Με τον θερμοστάτη ρυθμισμένο σε Heat (Θέρμανση) ή Cool (Ψύξη), πατήστε HOLD (ΔΙΑΤΗΡΗΣΗ) για περίπου πέντε δευτερόλεπτα μέχρι να εμφανιστεί ο χρόνος HOLD (ΔΙΑΤΗΡΗΣΗ) (3:00 που υποδεικνύει 3 ώρες) ως υπενθύμιση ρύθμισης.
   3. Αφού αφήσετε το κουμπί, το "HOLD (ΔΙΑΤΗΡΗΣΗ)" στην οθόνη θα αναβοσβήνει.
   4. Χρησιμοποιήστε το για να ρυθμίσετε τη θερμοκρασία στην προτίμησή σας. Ο θερμοστάτης θα διατηρήσει αυτήν τη ρύθμιση θερμοκρασίας για 3 ώρες με το "HOLD (ΔΙΑΤΗΡΗΣΗ)" να αναβοσβήνει για να σας υπενθυμίζει ότι βρίσκεται σε προσωρινή διατήρηση. Μετά από 3 ώρες, ο θερμοστάτης θα επιστρέψει στη θερμοκρασία του προγράμματος και το "HOLD (ΔΙΑΤΗΡΗΣΗ)" δεν θα αναβοσβήνει πλέον ούτε θα εμφανίζεται.
2. Επιλογή ρυθμού κύκλου θέρμανσης FA ή SL (Γρήγορος ή Αργός) - Η ρύθμιση FA χρησιμοποιείται συχνά για θέρμανση με αέριο, πετρέλαιο ή ηλεκτρικό ρεύμα. Η ρύθμιση SL παράγει έναν μεγαλύτερο κύκλο θέρμανσης που είναι κανονικά για συστήματα ζεστού νερού ή ατμού (υδραυλικά). Και οι δύο ρυθμίσεις παράγουν πολύ ακριβή έλεγχο θερμοκρασίας και μπορούν να ρυθμιστούν στην προσωπική σας προτίμηση. Η FA εκτελεί κύκλους του συστήματος λίγο κάτω από 1°F και η ρύθμιση SL εκτελεί κύκλους περίπου στους 1,5°F.
3. Επιλογή οπίσθιου φωτισμού οθόνης - Ο οπίσθιος φωτισμός της οθόνης βελτιώνει την αντίθεση της οθόνης σε συνθήκες χαμηλού φωτισμού. Η επιλογή οπίσθιου φωτισμού ON (ΕΝΕΡΓΟΠΟΙΗΣΗ) θα διατηρήσει το φως αναμμένο για ένα μικρό χρονικό διάστημα μετά από κάθε πάτημα πλήκτρου. Η επιλογή OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) θα διατηρήσει το φως σβηστό.

   Μενού διαμόρφωσης
   Βήμα	Πατήστε κουμπί(ά)	Εμφανίζεται (Εργοστασιακή προεπιλογή)	Πατήστε για να επιλέξετε:	ΣΧΟΛΙΑ
   1	PRGM (ΠΡΟΓΡΑΜΜΑ) και RUN (ΕΚΤΕΛΕΣΗ)	HOLD (ΔΙΑΤΗΡΗΣΗ) (0:00)	0 έως 8 ώρες (σε βήματα των 15 λεπτών)	Επιλέξτε χρόνο προσωρινής διατήρησης
   2	HOLD (ΔΙΑΤΗΡΗΣΗ)*	, (FA)	SL	Επιλέξτε ρυθμό κύκλου θέρμανσης FA ή SL (Γρήγορος ή Αργός)
   3	HOLD (ΔΙΑΤΗΡΗΣΗ)*	d-L (ON (ΕΝΕΡΓΟΠΟΙΗΣΗ))	OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ)	Επιλέξτε οπίσθιο φωτισμό οθόνης OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) ή ON (ΕΝΕΡΓΟΠΟΙΗΣΗ)
   4	HOLD (ΔΙΑΤΗΡΗΣΗ)*	E (ON (ΕΝΕΡΓΟΠΟΙΗΣΗ))	OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ)	Επιλέξτε ανάκτηση διαχείρισης ενέργειας OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) ή ON (ΕΝΕΡΓΟΠΟΙΗΣΗ)
   5	HOLD (ΔΙΑΤΗΡΗΣΗ)*	Filter (Φίλτρο) (000)	0 έως 1950 ώρες (σε βήματα των 50 ωρών)	Επιλέξτε χρόνο λειτουργίας αντικατάστασης φίλτρου
   6	HOLD (ΔΙΑΤΗΡΗΣΗ)*	LOC (OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ))	ON (ΕΝΕΡΓΟΠΟΙΗΣΗ)	Επιλέξτε αποκλεισμό συμπιεστή OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) ή ON (ΕΝΕΡΓΟΠΟΙΗΣΗ)
   7	HOLD (ΔΙΑΤΗΡΗΣΗ)*	0 HI (0)	4 LO έως 4 HI	Επιλέξτε ρύθμιση εμφάνισης θερμοκρασίας υψηλότερη ή χαμηλότερη
   8	HOLD (ΔΙΑΤΗΡΗΣΗ)*	(F)	C	Επιλέξτε εμφάνιση θερμοκρασίας σε F ή C
   9	RUN (ΕΚΤΕΛΕΣΗ)			Επιστροφή στην κανονική λειτουργία

4. Επιλέξτε Ανάκτηση Διαχείρισης Ενέργειας OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) ή ON (ΕΝΕΡΓΟΠΟΙΗΣΗ) – Η Ανάκτηση Διαχείρισης Ενέργειας (EMR) αναγκάζει τον θερμοστάτη να ξεκινήσει τη θέρμανση ή την ψύξη νωρίς για να φτάσει η θερμοκρασία του κτιρίου στο σημείο ρύθμισης του προγράμματος την ώρα που καθορίζετε. Η θέρμανση θα ξεκινήσει 5 λεπτά νωρίτερα για κάθε 1° θερμοκρασίας που απαιτείται για να φτάσει στο σημείο ρύθμισης. Η ψύξη επιτρέπει περισσότερο χρόνο ανά βαθμό, επειδή χρειάζεται περισσότερος χρόνος για να φτάσει στη θερμοκρασία.
   Παράδειγμα: Επιλέγετε EMR και έχετε προγραμματίσει τη θέρμανσή σας στους 65° τη νύχτα και στους 70° στις 7 π.μ. Εάν η θερμοκρασία του κτιρίου είναι 65°, η διαφορά μεταξύ 65° και 70° είναι 5°. Επιτρέποντας 5 λεπτά ανά βαθμό, το σημείο ρύθμισης του θερμοστάτη θα αλλάξει σε 70° στις 6:35 π.μ.
5. Επιλέξτε χρόνο λειτουργίας αντικατάστασης φίλτρου - Ο θερμοστάτης θα εμφανίσει "FLTR" μετά από ένα καθορισμένο χρόνο λειτουργίας. Αυτή είναι μια υπενθύμιση για να αλλάξετε ή να καθαρίσετε το φίλτρο αέρα σας. Αυτός ο χρόνος μπορεί να ρυθμιστεί από 0 έως 1950 ώρες σε βήματα των 50 ωρών. Μια επιλογή 000 θα ακυρώσει αυτήν τη λειτουργία. Όταν εμφανίζεται το "FLTR", μπορείτε να το διαγράψετε πατώντας HOLD (ΔΙΑΤΗΡΗΣΗ) και RUN (ΕΚΤΕΛΕΣΗ) ταυτόχρονα. Αυτό επαναφέρει το χρονόμετρο και ξεκινά την καταμέτρηση των ωρών μέχρι την επόμενη αλλαγή φίλτρου. Η αλλαγή της ώρας στο μενού επαναφέρει επίσης το χρονόμετρο.
6. Επιλέξτε Αποκλεισμό Συμπιεστή LOC OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) ή ON (ΕΝΕΡΓΟΠΟΙΗΣΗ) - Η επιλογή LOC ON (ΕΝΕΡΓΟΠΟΙΗΣΗ) θα κάνει τον θερμοστάτη να περιμένει 5 λεπτά πριν ενεργοποιήσει τον συμπιεστή εάν το σύστημα θέρμανσης και ψύξης χάσει ρεύμα. Θα περιμένει επίσης τουλάχιστον 5 λεπτά μεταξύ των κύκλων ψύξης. Αυτό προορίζεται να βοηθήσει στην προστασία του συμπιεστή από σύντομους κύκλους. Ορισμένοι νεότεροι συμπιεστές έχουν ήδη ενσωματωμένη χρονική καθυστέρηση και δεν απαιτούν αυτήν τη λειτουργία. Ο κατασκευαστής του συμπιεστή σας μπορεί να σας πει εάν η λειτουργία υπάρχει ήδη στο σύστημά τους. Όταν συμβεί η χρονική καθυστέρηση του συμπιεστή, θα αναβοσβήνει το (εικονίδιο χιονονιφάδας) για περίπου πέντε λεπτά και στη συνέχεια θα ενεργοποιήσει τον συμπιεστή.
7. Επιλέξτε Ρύθμιση Εμφάνισης Θερμοκρασίας 4 LO έως 4 HI - Σας επιτρέπει να ρυθμίσετε την εμφάνιση της θερμοκρασίας δωματίου 4° υψηλότερα ή χαμηλότερα. Ο θερμοστάτης σας βαθμονομήθηκε με ακρίβεια στο εργοστάσιο, αλλά έχετε την επιλογή να αλλάξετε την εμφανιζόμενη θερμοκρασία ώστε να ταιριάζει με τον προηγούμενο θερμοστάτη σας.
8. Επιλέξτε Ένδειξη F° ή C° - Αλλάζει την ένδειξη της οθόνης σε Κελσίου ή Φαρενάιτ, όπως απαιτείται.

ΛΕΙΤΟΥΡΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

Τώρα που έχετε εξοικειωθεί με τα κουμπιά και την οθόνη του θερμοστάτη, διαβάστε τις παρακάτω πληροφορίες για να μάθετε για τις πολλές δυνατότητες του θερμοστάτη.

• ΤΑΥΤΟΧΡΟΝΗ ΑΠΟΘΗΚΕΥΣΗ ΠΡΟΓΡΑΜΜΑΤΟΣ ΘΕΡΜΑΝΣΗΣ/ΨΥΞΗΣ — Κατά τον προγραμματισμό, μπορείτε να εισαγάγετε ταυτόχρονα τα προγράμματα θέρμανσης και ψύξης. Δεν χρειάζεται να επαναπρογραμματίσετε τον θερμοστάτη στην αρχή κάθε σεζόν.
• ΠΑΡΑΚΑΜΨΗ ΘΕΡΜΟΚΡΑΣΙΑΣ — Πατήστε μέχρι η οθόνη να δείξει τη θερμοκρασία που θέλετε. Ο θερμοστάτης θα παρακάμψει τον τρέχοντα προγραμματισμό και θα διατηρήσει τη θερμοκρασία δωματίου στην επιλεγμένη θερμοκρασία μέχρι να ξεκινήσει η επόμενη περίοδος προγράμματος. Στη συνέχεια, ο θερμοστάτης θα επιστρέψει αυτόματα στο πρόγραμμα.
• ΔΙΑΤΗΡΗΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ — Ο θερμοστάτης μπορεί να διατηρήσει οποιαδήποτε θερμοκρασία εντός του εύρους του για αόριστο χρονικό διάστημα χωρίς να επιστρέψει στην προγραμματισμένη θερμοκρασία. Πατήστε στιγμιαία το κουμπί HOLD (ΚΡΑΤΗΣΗ). Θα εμφανιστεί η ένδειξη "HOLD" ("ΚΡΑΤΗΣΗ"). Στη συνέχεια, επιλέξτε την επιθυμητή θερμοκρασία πατώντας . Ο θερμοστάτης θα διατηρήσει τη θερμοκρασία δωματίου στην επιλεγμένη ρύθμιση μέχρι να πατήσετε το κουμπί RUN (ΕΚΤΕΛΕΣΗ) για να ξεκινήσετε ξανά τη λειτουργία του προγράμματος.
• ΜΕΝΟΥ ΔΙΑΜΟΡΦΩΣΗΣ — Σας επιτρέπει να προσαρμόσετε ορισμένες επιλογές του θερμοστάτη.

ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗ ΣΑΣ

Αυτή η ενότητα θα σας βοηθήσει να σχεδιάσετε το πρόγραμμα του θερμοστάτη σας για να καλύψει τις ανάγκες σας. Για μέγιστη άνεση και απόδοση, λάβετε υπόψη τις ακόλουθες οδηγίες κατά τον σχεδιασμό του προγράμματός σας.

• Κατά τη θέρμανση (ψύξη) του κτιρίου σας, προγραμματίστε τις θερμοκρασίες να είναι πιο δροσερές (θερμότερες) όταν το κτίριο είναι άδειο ή κατά τη διάρκεια περιόδων χαμηλής δραστηριότητας.
• Κατά τις πρώτες πρωινές ώρες, η ανάγκη για ψύξη είναι συνήθως ελάχιστη.

Σχεδιασμός του Προγράμματός σας

Ρίξτε μια ματιά στους προκαθορισμένους από το εργοστάσιο χρόνους και θερμοκρασίες που εμφανίζονται στο δείγμα χρονοδιαγράμματος. Εάν αυτό το πρόγραμμα ταιριάζει στις ανάγκες σας, απλώς πατήστε το κουμπί RUN (ΕΚΤΕΛΕΣΗ) για να ξεκινήσετε την εκτέλεση του προκαθορισμένου προγράμματος από το εργοστάσιο.

Εάν θέλετε να αλλάξετε τους προκαθορισμένους χρόνους και θερμοκρασίες, ακολουθήστε αυτά τα βήματα.

Καθορίστε τις χρονικές περιόδους και τις θερμοκρασίες για τα ημερήσια προγράμματά σας. Πρέπει να προγραμματίσετε τέσσερις περιόδους τόσο για το πρόγραμμα της καθημερινής όσο και για το πρόγραμμα του Σαββατοκύριακου. Ωστόσο, μπορείτε να χρησιμοποιήσετε τις ίδιες θερμοκρασίες θέρμανσης και ψύξης για συνεχόμενες χρονικές περιόδους. Μπορείτε να επιλέξετε ώρες έναρξης, θερμοκρασίες θέρμανσης και θερμοκρασίες ψύξης ανεξάρτητα για κάθε ημερήσιο πρόγραμμα (για παράδειγμα, μπορείτε να επιλέξετε 5:00 π.μ. και 70° ως την ώρα έναρξης και τη θερμοκρασία της 1ης περιόδου θέρμανσης της Δευτέρας και επίσης να επιλέξετε 7:00 π.μ. και 76° ως την ώρα έναρξης και τη θερμοκρασία της 1ης περιόδου ψύξης της Δευτέρας).

Χρησιμοποιήστε τον παρακάτω πίνακα για να σχεδιάσετε τις χρονικές περιόδους του προγράμματός σας και τις θερμοκρασίες που θέλετε κατά τη διάρκεια κάθε περιόδου. Συμπληρώστε ολόκληρο τον πίνακα για να έχετε ένα αρχείο των προγραμμάτων σας.

Εισαγωγή του Προγράμματός σας

Ακολουθήστε αυτά τα βήματα για να εισαγάγετε τα προγράμματα θέρμανσης και ψύξης που έχετε επιλέξει.

Ορισμός Τρέχουσας Ώρας και Ημέρας

1. Πατήστε το κουμπί TIME (ΩΡΑ) μία φορά. Η οθόνη θα εμφανίσει μόνο την ώρα.


Εισαγωγή Προγράμματος Θέρμανσης

1. Μετακινήστε τον διακόπτη SYSTEM (ΣΥΣΤΗΜΑ) στη θέση HEAT (ΘΕΡΜΑΝΣΗ).
2. Πατήστε PRGM (ΠΡΟΓΡΑΜΜΑ) μία φορά. Στην οθόνη θα εμφανιστεί η ένδειξη "MO" (που υποδεικνύει το πρόγραμμα της Δευτέρας). Επίσης, εμφανίζονται η τρέχουσα προγραμματισμένη ώρα έναρξης για την 1η περίοδο θέρμανσης και η τρέχουσα προγραμματισμένη θερμοκρασία (που αναβοσβήνει).

   Αυτό το παράθυρο οθόνης δείχνει ότι για την 1η περίοδο θέρμανσης της Δευτέρας, η ώρα έναρξης είναι 6:00 π.μ. και η προγραμματισμένη θερμοκρασία είναι 70° (αυτό το παράδειγμα αντικατοπτρίζει τον προγραμματισμό από το εργοστάσιο).
3. Πατήστε για να αλλάξετε την εμφανιζόμενη θερμοκρασία στην επιλεγμένη θερμοκρασία για την 1η περίοδο του προγράμματος θέρμανσης της Δευτέρας.
4. Πατήστε TIME (ΩΡΑ) μία φορά (η προγραμματισμένη ώρα θα αναβοσβήνει). Πατήστε ή μέχρι να εμφανιστεί η επιλεγμένη ώρα έναρξης για την 1η περίοδο του προγράμματος θέρμανσης της Δευτέρας. Η ώρα θα αλλάζει σε βήματα των 15 λεπτών. Όταν εμφανιστεί η επιλεγμένη ώρα, πατήστε ξανά TIME (ΩΡΑ) για να επιστρέψετε στη λειτουργία αλλαγής θερμοκρασίας.
5. Πατήστε PRGM (ΠΡΟΓΡΑΜΜΑ) μία φορά. Θα εμφανιστεί η τρέχουσα προγραμματισμένη ώρα έναρξης και η θερμοκρασία ρύθμισης για τη 2η περίοδο θέρμανσης της Δευτέρας.
6. Επαναλάβετε τα βήματα 3 και 4 για να επιλέξετε την ώρα έναρξης και τη θερμοκρασία θέρμανσης για τη 2η περίοδο του προγράμματος θέρμανσης της Δευτέρας.
7. Επαναλάβετε τα βήματα 3 έως 5 για την 3η και την 4η περίοδο του προγράμματος θέρμανσης. Τα προγράμματα θέρμανσης της Δευτέρας έχουν πλέον ολοκληρωθεί.

ΣΗΜΕΙΩΣΗ
Εάν προγραμματίζετε τον θερμοστάτη σας για πρώτη φορά και θέλετε ο προγραμματισμός για όλες τις ημέρες της εβδομάδας να είναι ίδιος με το πρόγραμμα της Δευτέρας, πατήστε RUN (ΕΚΤΕΛΕΣΗ) ή HOLD (ΚΡΑΤΗΣΗ) σε αυτό το σημείο και προχωρήστε στην Εισαγωγή Προγράμματος Ψύξης. (Αυτή η απλοποιημένη λειτουργία COPY DAY (ΑΝΤΙΓΡΑΦΗ ΗΜΕΡΑΣ) λειτουργεί μόνο την πρώτη φορά που προγραμματίζετε τον θερμοστάτη σας. Εάν θέλετε να αντιγράψετε τον προγραμματισμό μιας ημέρας σε έναν συγκεκριμένο προγραμματισμό ημέρας, ανατρέξτε στην ΛΕΙΤΟΥΡΓΙΑ COPY DAY (ΑΝΤΙΓΡΑΦΗ ΗΜΕΡΑΣ) στις ΛΕΙΤΟΥΡΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ. Εάν αλλάζετε τον προγραμματισμό του θερμοστάτη σας, πρέπει να προγραμματίσετε κάθε ημέρα ξεχωριστά.)

8. Πατήστε HOLD (ΚΡΑΤΗΣΗ) μία φορά. Στην οθόνη θα εμφανιστεί η ένδειξη "TU" (που υποδεικνύει το πρόγραμμα της Τρίτης), μαζί με την ώρα έναρξης για την 1η περίοδο θέρμανσης και την τρέχουσα προγραμματισμένη θερμοκρασία.
9. Επαναλάβετε τα βήματα 3 έως 7 για να ολοκληρώσετε τον προγραμματισμό θέρμανσης της Τρίτης.
10. Συνεχίστε να εισάγετε τον προγραμματισμό κάθε ημέρας μέχρι να εισαχθούν όλοι οι χρόνοι και οι θερμοκρασίες των περιόδων θέρμανσης.
11. Όταν ολοκληρώσετε την εισαγωγή του προγράμματος θέρμανσης, πατήστε RUN (ΕΚΤΕΛΕΣΗ).

Εισαγωγή Προγράμματος Ψύξης

1. Μετακινήστε τον διακόπτη SYSTEM (ΣΥΣΤΗΜΑ) στη θέση COOL (ΨΥΞΗ).
2. Ακολουθήστε τη διαδικασία για την εισαγωγή του προγράμματος ψύξης, χρησιμοποιώντας τους επιλεγμένους χρόνους και θερμοκρασίες ψύξης.

ΕΛΕΓΞΤΕ ΤΟΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟ ΣΑΣ

Ακολουθήστε αυτά τα βήματα για να ελέγξετε τον προγραμματισμό του θερμοστάτη σας για τελευταία φορά πριν ξεκινήσετε τη λειτουργία του θερμοστάτη.

1. Μετακινήστε τον διακόπτη SYSTEM στη θέση HEAT (ΘΕΡΜΑΝΣΗ).
2. Πατήστε PRGM για να δείτε την ώρα και τη θερμοκρασία της 1ης περιόδου θέρμανσης της Δευτέρας. Κάθε φορά που πατάτε PRGM, η ώρα και η θερμοκρασία της επόμενης περιόδου θέρμανσης θα εμφανίζονται διαδοχικά για τη Δευτέρα. Πατήστε HOLD για να εμφανιστεί η 1η περίοδος θέρμανσης της Τρίτης και πατήστε PRGM για να δείτε την ώρα και τις θερμοκρασίες κάθε μίας από τις υπόλοιπες περιόδους θέρμανσης της Τρίτης. Για να δείτε το πρόγραμμα θέρμανσης κάθε ημέρας, πατήστε HOLD για να αλλάξετε ημέρα και, στη συνέχεια, πατήστε PRGM για να δείτε κάθε περίοδο προγραμματισμού για την ημέρα. (Μπορείτε να αλλάξετε οποιαδήποτε ώρα ή θερμοκρασία κατά τη διάρκεια αυτής της διαδικασίας.)
3. Πατήστε RUN (ΕΚΤΕΛΕΣΗ).
4. Μετακινήστε τον διακόπτη SYSTEM στη θέση COOL (ΨΥΞΗ).
5. Επαναλάβετε το βήμα 2 για να ελέγξετε το πρόγραμμα ψύξης.
6. Μετακινήστε τον διακόπτη SYSTEM στη θέση HEAT (ΘΕΡΜΑΝΣΗ) ή COOL (ΨΥΞΗ) και πατήστε RUN (ΕΚΤΕΛΕΣΗ) για να ξεκινήσει η λειτουργία του προγράμματος.

Ο ΘΕΡΜΟΣΤΑΤΗΣ ΣΑΣ ΕΙΝΑΙ ΤΩΡΑ ΠΛΗΡΩΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΟΣ ΚΑΙ ΕΤΟΙΜΟΣ ΝΑ ΠΑΡΕΧΕΙ ΜΕΓΙΣΤΗ ΑΝΕΣΗ ΚΑΙ ΑΠΟΔΟΣΗ!

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Επαναφορά Λειτουργίας Εάν μια αιχμή τάσης ή μια στατική εκφόρτιση σβήσει την οθόνη ή προκαλέσει ακανόνιστη λειτουργία του θερμοστάτη, μπορείτε να επαναφέρετε τον θερμοστάτη πατώντας , και TIME ταυτόχρονα. Αυτό επίσης επαναφέρει τις εργοστασιακές προεπιλογές στο μενού διαμόρφωσης και πρόγραμμα. Εάν ο θερμοστάτης έχει ρεύμα, έχει επαναφερθεί και εξακολουθεί να μην λειτουργεί σωστά, επικοινωνήστε με το άτομο ή τον τόπο αγοράς που σας παρέχει υπηρεσίες θέρμανσης/ψύξης.

Μπαταρίες
Για βέλτιστη απόδοση, συνιστούμε να αντικαθιστάτε τις μπαταρίες μία φορά το χρόνο με νέες αλκαλικές μπαταρίες "AA" Energizer^®.

ΓΡΑΜΜΗ ΒΟΗΘΕΙΑΣ ΓΙΑ ΙΔΙΟΚΤΗΤΕΣ ΣΠΙΤΙΩΝ: 1-888-725-9797
