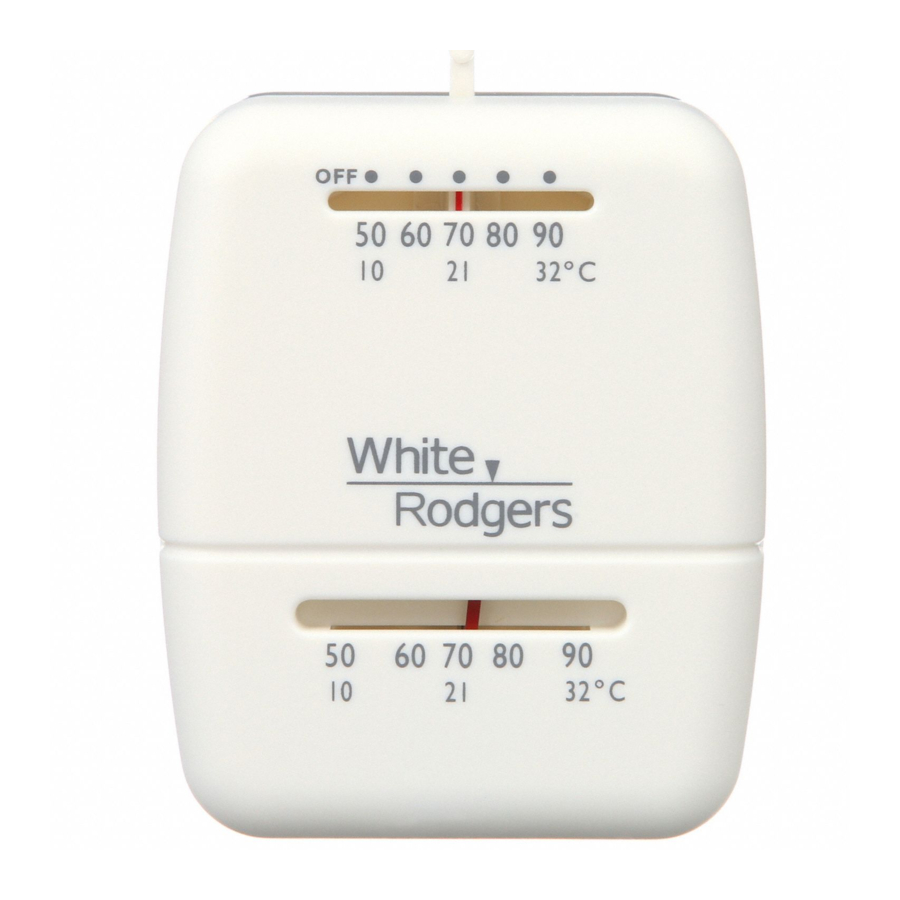

Εγχειρίδιο White Rodgers 1C20 μόνο για θέρμανση και 1C26 για θέρμανση & ψύξη

Περιεχόμενα

1 ΠΡΟΕΤΟΙΜΑΣΙΕΣ
2 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΘΕΡΜΟΣΤΑΤΗ
3 ΑΦΑΙΡΕΣΗ ΠΑΛΙΟΥ ΘΕΡΜΟΣΤΑΤΗ
4 ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ
- 4.1 1C20 (Μόνο θέρμανση με δύο καλώδια)
- 4.2 1C26 (Θέρμανση και Ψύξη)
5 ΡΥΘΜΙΣΗ ΠΡΟΒΛΕΨΗΣ ΘΕΡΜΟΤΗΤΑΣ
6 ΛΕΙΤΟΥΡΓΙΑ ΝΕΟΥ ΘΕΡΜΟΣΤΑΤΗ
7 Προδιαγραφές
8 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ
9 Λήψη εγχειριδίου
10 Σε άλλες γλώσσες

Χειριστής: Αποθηκεύστε αυτές τις οδηγίες για μελλοντική χρήση!

Η ΑΠΟΤΥΧΙΑ ΑΝΑΓΝΩΣΗΣ ΚΑΙ ΑΚΟΛΟΥΘΗΣΗΣ ΟΛΩΝ ΤΩΝ ΟΔΗΓΙΩΝ ΠΡΟΣΕΚΤΙΚΑ ΠΡΙΝ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ Ή ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΑΥΤΟΥ ΤΟΥ ΕΛΕΓΧΟΥ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΣΩΜΑΤΙΚΟ ΤΡΑΥΜΑΤΙΣΜΟ ΚΑΙ/Ή ΖΗΜΙΑ ΣΤΗΝ ΠΕΡΙΟΥΣΙΑ.

Ο ΘΕΡΜΟΣΤΑΤΗΣ ΣΑΣ ΑΝΤΙΚΑΘΙΣΤΑ

Περιγραφή	1C20	1C26
Τυπικά συστήματα θέρμανσης & ψύξης - 4 ή 5 καλώδια	Όχι	Ναι
Τυπικά συστήματα μόνο θέρμανσης	Ναι	Ναι
Συστήματα μόνο θέρμανσης Millivolt - Θερμοπομποί δαπέδου ή τοίχου	Ναι	Ναι
Τυπικός κεντρικός κλιματισμός	Όχι	Ναι
Θέρμανση με αέριο ή πετρέλαιο	Ναι	Ναι
Ηλεκτρικός θερμοπομπός	Ναι	Ναι
Υδραυλική (ζεστό νερό) θέρμανση ζώνης - 2 καλώδια	Ναι	Ναι
Υδραυλική (ζεστό νερό) θέρμανση ζώνης - 3 καλώδια	Όχι	Όχι
Αντλία θερμότητας (χωρίς βοηθητική ή εφεδρική θέρμανση)	Όχι	Ναι
Αντλία θερμότητας (με βοηθητική ή εφεδρική θέρμανση)	Όχι	Όχι
Ηλεκτρική θέρμανση σοβατεπί ή τάση γραμμής (120 ή 240 Volt)	Όχι	Όχι

ΠΡΟΕΤΟΙΜΑΣΙΕΣ

Συγκεντρώστε τα απαραίτητα εργαλεία όπως φαίνεται παρακάτω.

ΧΕΙΡΟΚΙΝΗΤΟ Ή ΗΛΕΚΤΡΙΚΟ ΤΡΥΠΑΝΙ ΜΕ ΤΡΥΠΑΝΙ 3/16 ΙΝΤΣΩΝ, ΕΑΝ ΧΡΕΙΑΣΤΕΙ

ΚΑΤΣΑΒΙΔΙ ΙΣΙΟ

Κόφτης καλωδίων
ΚΟΦΤΗΣ/ΑΠΟΓΥΜΝΩΤΗΣ ΚΑΛΩΔΙΩΝ

ΑΛΦΑΔΙ Ή ΝΗΜΑ ΟΔΟΝΤΩΣΗΣ ΚΑΙ ΓΡΑΜΜΗ ΠΡΟΑΙΡΕΤΙΚΑ — Ο ΘΕΡΜΟΣΤΑΤΗΣ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΟΡΙΖΟΝΤΙΟΣ ΓΙΑ ΝΑ ΛΕΙΤΟΥΡΓΗΣΕΙ ΣΩΣΤΑ

Η μη τήρηση και ανάγνωση όλων των οδηγιών προσεκτικά πριν από την εγκατάσταση ή τη λειτουργία αυτού του χειριστηρίου μπορεί να προκαλέσει σωματικό τραυματισμό ή/και υλικές ζημιές

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΘΕΡΜΟΣΤΑΤΗ

Σχήμα 1

ΑΦΑΙΡΕΣΗ ΠΑΛΙΟΥ ΘΕΡΜΟΣΤΑΤΗ

Για να αποφύγετε ηλεκτροπληξία ή/και ζημιά στον εξοπλισμό, αποσυνδέστε την ηλεκτρική τροφοδοσία του συστήματος στον κύριο ασφαλειοδιακόπτη ή στον διακόπτη κυκλώματος μέχρι να ολοκληρωθεί η εγκατάσταση.

Πριν αφαιρέσετε τα καλώδια από την υποδοχή μεταγωγής του παλιού θερμοστάτη, επισημάνετε κάθε καλώδιο με την ονομασία του ακροδέκτη από τον οποίο αφαιρέθηκε.

Ορισμένα μοντέλα περιλαμβάνουν επίσης μια πλάκα προσαρμογέα για να καλύψουν μη βαμμένες επιφάνειες. Τα καλώδια του θερμοστάτη περνούν από το κεντρικό άνοιγμα της πλάκας προσαρμογέα.

Αφαίρεση παλιού θερμοστάτη: Ένας τυπικός θερμοστάτης θέρμανσης/ψύξης αποτελείται από τρία βασικά μέρη:
1. Το κάλυμμα, το οποίο μπορεί να είναι είτε τύπου snap-on είτε τύπου μεντεσέ.
2. Η βάση, η οποία αφαιρείται χαλαρώνοντας όλες τις συγκρατημένες βίδες.
3. Η υποδοχή μεταγωγής, η οποία αφαιρείται ξεβιδώνοντας τις βίδες στερέωσης που τη συγκρατούν στον τοίχο ή στην πλάκα προσαρμογέα.

Σημειώστε τη ρύθμιση του αναμενόμενου στον παλιό θερμοστάτη για μελλοντική αναφορά και χρήση στο βήμα 5.

Ο δείκτης αναμονής θερμότητας, εάν είναι ρυθμιζόμενος, θα ρυθμιστεί σε έναν από μια σειρά αριθμών που αντιπροσωπεύουν την τρέχουσα τιμή του κύριου χειριστηρίου στον θερμοπομπό σας. Ο αριθμός θα είναι ένας από τους εξής: .2, .4, .8, κ.λπ. ή 0.2, 0.4, 0.8, κ.λπ.

Εάν δεν εμφανίζεται ένδειξη/αναμονή θερμότητας, μην ανησυχείτε. προχωρήστε στο επόμενο βήμα.

ΠΡΟΣΟΧΗ! Αυτό το προϊόν δεν περιέχει υδράργυρο. Ωστόσο, αυτό το προϊόν μπορεί να αντικαταστήσει μια μονάδα που περιέχει υδράργυρο.

Μην ανοίγετε κυψέλες υδραργύρου. Εάν μια κυψέλη υποστεί ζημιά, μην αγγίξετε τον υδράργυρο που έχει χυθεί. Φορώντας μη απορροφητικά γάντια, μαζέψτε τον υδράργυρο που έχει χυθεί και τοποθετήστε τον σε ένα δοχείο που μπορεί να σφραγιστεί. Εάν μια κυψέλη υποστεί ζημιά, η μονάδα πρέπει να απορριφθεί.

Ο υδράργυρος δεν πρέπει να απορρίπτεται στα οικιακά απορρίμματα. Όταν η μονάδα που αντικαθιστά αυτό το προϊόν πρόκειται να απορριφθεί, τοποθετήστε την σε ένα κατάλληλο δοχείο. Ανατρέξτε στο www.thermostat-recycle.org για την τοποθεσία αποστολής του προϊόντος που περιέχει υδράργυρο.

ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΚΑΛΩΔΙΩΣΗ

Μην χρησιμοποιείτε σε κυκλώματα που υπερβαίνουν την καθορισμένη τάση. Η υψηλότερη τάση θα προκαλέσει ζημιά στον έλεγχο και μπορεί να προκαλέσει κίνδυνο ηλεκτροπληξίας ή πυρκαγιάς.
Μην βραχυκυκλώνετε τους ακροδέκτες στη βαλβίδα αερίου ή στον κύριο έλεγχο για να δοκιμάσετε. Η βραχυκύκλωση ή η λανθασμένη καλωδίωση θα προκαλέσει ζημιά στον θερμοστάτη και μπορεί να προκαλέσει τραυματισμό ή/και υλικές ζημιές.
Η εγκατάσταση του θερμοστάτη και όλα τα εξαρτήματα του συστήματος πρέπει να συμμορφώνονται με τα κυκλώματα Class II σύμφωνα με τον κώδικα NEC.

1C20 (Μόνο θέρμανση με δύο καλώδια)

Τοποθετήστε τη βάση και την πλάκα προσαρμογής: Τοποθετήστε τη βάση και την πλάκα προσαρμογής (προαιρετικά) στον τοίχο χρησιμοποιώντας τις παρεχόμενες βίδες.
Συνδέστε τα καλώδια: Συνδέστε ένα καλώδιο στο R και το άλλο καλώδιο στο W στη βάση.
Μεταβείτε στο Βήμα #5.

1C26 (Θέρμανση και Ψύξη)

Αφαιρέστε τη βάση από την υποβάση: Χαλαρώστε τις τρεις βίδες στη βάση και αφαιρέστε.
Τοποθετήστε την υποβάση μεταγωγής/πλάκα προσαρμογής: Χρησιμοποιήστε τις παρεχόμενες βίδες για να τοποθετήσετε την υποβάση και την πλάκα προσαρμογής (προαιρετικά) στον τοίχο. (Βλέπε Εικ. 1)
Συνδέστε τα καλώδια στους κατάλληλους ακροδέκτες:
- Για συστήματα δύο καλωδίων (Μόνο θέρμανση ή Μόνο ψύξη). Εάν έχετε ένα σύστημα δύο καλωδίων Μόνο θέρμανση, συνδέστε ένα καλώδιο στο RH και ένα καλώδιο στο W. Εάν έχετε ένα σύστημα δύο καλωδίων Μόνο ψύξη, συνδέστε ένα καλώδιο στο RC και ένα καλώδιο στο Y. Αφήστε τον εργοστασιακά εγκατεστημένο βραχυκυκλωτήρα μεταξύ RC και RH συνδεδεμένο. Σφίξτε καλά τυχόν αχρησιμοποίητους ακροδέκτες.
- Εάν το σύστημά σας έχει περισσότερα από δύο καλώδια: Χρησιμοποιήστε το διάγραμμα αντιστοίχισης για να προσδιορίσετε τις σωστές συνδέσεις καλωδίων. Εάν έχετε ένα σύστημα θέρμανσης/ψύξης τεσσάρων καλωδίων, αφήστε τον εργοστασιακά εγκατεστημένο βραχυκυκλωτήρα μεταξύ RC και RH συνδεδεμένο.

  Τυπική καλωδίωση για σύστημα θέρμανσης/ψύξης με έναν μετασχηματιστή

  Εάν το σύστημά σας έχει πέντε καλώδια, αφαιρέστε τον εργοστασιακά εγκατεστημένο βραχυκυκλωτήρα μεταξύ RC και RH.

  Τυπική καλωδίωση για σύστημα θέρμανσης/ψύξης με δύο μετασχηματιστές
- Ηλεκτρική θέρμανση ή συστήματα αντλίας θερμότητας ενός σταδίου: Αυτός ο θερμοστάτης έχει διαμορφωθεί από το εργοστάσιο για να λειτουργεί ένα σύστημα εξαναγκασμένου αέρα θέρμανσης/ψύξης, ορυκτών καυσίμων (αερίου, πετρελαίου, κ.λπ.). Έχει διαμορφωθεί σωστά για οποιοδήποτε σύστημα ΔΕΝ απαιτεί από τον θερμοστάτη να ενεργοποιήσει τον ανεμιστήρα σε περίπτωση ζήτησης θέρμανσης. Εάν το σύστημά σας είναι ηλεκτρική θέρμανση ή σύστημα αντλίας θερμότητας που ΑΠΑΙΤΕΙ από τον θερμοστάτη να ενεργοποιήσει τον ανεμιστήρα σε περίπτωση ζήτησης θέρμανσης, αφαιρέστε το κίτρινο εργοστασιακά εγκατεστημένο καλώδιο βραχυκυκλωτήρα από τον ακροδέκτη Y και συνδέστε το στον ακροδέκτη A. Αυτό θα επιτρέψει στον θερμοστάτη να ενεργοποιήσει τον ανεμιστήρα αμέσως σε περίπτωση ζήτησης θέρμανσης. Εάν δεν είστε βέβαιοι εάν το σύστημα θέρμανσης απαιτεί από τον θερμοστάτη να ελέγχει τον ανεμιστήρα, επικοινωνήστε με ένα εξειδικευμένο άτομο σέρβις θέρμανσης και κλιματισμού.
  Για εφαρμογές αντλίας θερμότητας ενός σταδίου (χωρίς βοηθητική θέρμανση), εγκαταστήστε ένα κοντό καλώδιο βραχυκυκλωτήρα (δεν περιλαμβάνεται) στους ακροδέκτες W και Y. Εάν το σύστημα έχει μια σύνδεση βαλβίδας αναστροφής που ενεργοποιείται στην Ψύξη, συνδέστε το στο O. Εάν το σύστημα έχει μια σύνδεση βαλβίδας αναστροφής που ενεργοποιείται στη Θέρμανση, συνδέστε το στο B. Αυτός ο θερμοστάτης δεν θα παρέχει θέρμανση ή ψύξη πολλαπλών σταδίων.

  Τυπική καλωδίωση για σύστημα αντλίας θερμότητας ενός σταδίου με έναν μετασχηματιστή
Τοποθετήστε τη βάση του θερμοστάτη: Σπρώξτε απαλά το επιπλέον καλώδιο πίσω στο άνοιγμα του τοίχου και βουλώστε την τρύπα με ένα πυρίμαχο υλικό, όπως μόνωση από υαλοβάμβακα, για να αποτρέψετε τα ρεύματα αέρα να επηρεάσουν τη λειτουργία του θερμοστάτη. Τοποθετήστε τη βάση του θερμοστάτη στην υποβάση χρησιμοποιώντας τις τρεις συγκρατημένες βίδες στη βάση του θερμοστάτη. Σφίξτε καλά τις βίδες. Αφαιρέστε την ετικέτα χαρτιού από το πλαστικό κάλυμμα επαφής. Προχωρήστε στο Βήμα #5.

Για τους κατοίκους της Καλιφόρνιας: Αυτό το προϊόν περιέχει μια χημική ουσία που είναι γνωστή στην πολιτεία της Καλιφόρνιας ότι προκαλεί καρκίνο και γενετικές ανωμαλίες και άλλες βλάβες στην αναπαραγωγή.

Προσέξτε όταν ασφαλίζετε και δρομολογείτε τα καλώδια, ώστε να μην βραχυκυκλώσουν σε παρακείμενους ακροδέκτες ή στο πίσω μέρος του θερμοστάτη. Μπορεί να προκληθεί τραυματισμός ή/και υλικές ζημιές.

ΔΙΑΓΡΑΜΜΑ ΑΝΤΙΣΤΟΙΧΙΣΗΣ ΑΚΡΟΔΕΚΤΩΝ
Νέος θερμοστάτης Ονομασία ακροδέκτη	Άλλων κατασκευαστών Ονομασία ακροδέκτη
RH	4	RH	M	R5 *	R *
RC	R	R	V	-	-
G	G	G	F	G	G
W	W	W	H	4	W
Y	Y	Y	C	Y6	Y
*Αυτά είναι συστήματα τεσσάρων καλωδίων, με έναν μετασχηματιστή. Το εργοστασιακά εγκατεστημένο καλώδιο βραχυκυκλωτήρα μεταξύ των ακροδεκτών RH και RC πρέπει να παραμείνει στη θέση του.

ΡΥΘΜΙΣΗ ΠΡΟΒΛΕΨΗΣ ΘΕΡΜΟΤΗΤΑΣ

Ρυθμίστε την πρόβλεψη ώστε να ταιριάζει με τη ρύθμιση του παλιού σας θερμοστάτη που σημειώσατε στο Βήμα 3, ή, η πρόβλεψη θα πρέπει να ρυθμιστεί ώστε να ταιριάζει με την τρέχουσα ονομαστική τιμή που αναγράφεται στον κύριο έλεγχο θέρμανσης. Η πρόβλεψη θερμότητας είναι ρυθμιζόμενη από 0,15 έως 1,2 αμπέρ. Ρυθμίστε την πρόβλεψη περιστρέφοντας τον βραχίονα επαφής. Η ρύθμιση της πρόβλεψης υποδεικνύεται από τους αριθμούς στη βάση στους οποίους δείχνει ο δείκτης. Εάν δεν είστε βέβαιοι πού να ρυθμίσετε την πρόβλεψη, επικοινωνήστε με τον κατασκευαστή του θερμαντήρα για μια συνιστώμενη ρύθμιση.

Ρύθμιση πρόβλεψης

Μετακινήστε τον δείκτη αριστερόστροφα για να επιμηκύνετε τους κύκλους του συστήματος θέρμανσης. μετακινήστε δεξιόστροφα για να συντομεύσετε τους κύκλους θέρμανσης. Οι ρυθμίσεις δεν πρέπει να είναι μεγαλύτερες από 1/2 σήμανση κάθε φορά.

Κλείστε το κάλυμμα: Ευθυγραμμίστε προσεκτικά το κάλυμμα με τη βάση και κλείστε το κάλυμμα στη βάση.

Valves

ΛΕΙΤΟΥΡΓΙΑ ΝΕΟΥ ΘΕΡΜΟΣΤΑΤΗ

1C20 Μόνο θέρμανση – Αφού ενεργοποιηθεί η τροφοδοσία, σύρετε τον μοχλό θερμοκρασίας στην επιθυμητή ρύθμιση. Για να απενεργοποιήσετε τη θέρμανση, σύρετε τον μοχλό τέρμα αριστερά μέχρι να κάνει κλικ.

1C26 – Αυτός ο θερμοστάτης είναι εύκολος στη χρήση. Ο παρακάτω πίνακας δείχνει πώς λειτουργεί το σύστημα θέρμανσης/ψύξης και ο ανεμιστήρας όταν οι διακόπτες βρίσκονται σε διάφορες θέσεις. Αφού ενεργοποιηθεί η τροφοδοσία, χρησιμοποιήστε τον διακόπτη συστήματος για να επιλέξετε θέρμανση ή ψύξη ή για να απενεργοποιήσετε το σύστημα θέρμανσης/ψύξης. Χρησιμοποιήστε τον διακόπτη ανεμιστήρα για να ελέγξετε τη λειτουργία του ανεμιστήρα. Όταν ο διακόπτης ανεμιστήρα βρίσκεται στη θέση AUTO (Αυτόματο), ο ανεμιστήρας θα λειτουργεί σε κύκλους με το σύστημα θέρμανσης ή ψύξης (ο ανεμιστήρας δεν θα λειτουργεί εάν ο διακόπτης συστήματος βρίσκεται στη θέση OFF (Απενεργοποίηση) και ο διακόπτης ανεμιστήρα βρίσκεται στη θέση AUTO (Αυτόματο)). Όταν ο διακόπτης ανεμιστήρα βρίσκεται στη θέση ON (Ενεργοποίηση), ο ανεμιστήρας θα λειτουργεί συνεχώς, ανεξάρτητα από τη θέση του διακόπτη συστήματος (ακόμη και αν ο διακόπτης συστήματος είναι ρυθμισμένος στη θέση OFF (Απενεργοποίηση), ο ανεμιστήρας θα λειτουργεί εάν ο διακόπτης ανεμιστήρα βρίσκεται στη θέση ON (Ενεργοποίηση)).

Μεταγωγή υποβάσης και θερμοστάτης/σύστημα λειτουργία (μόνο 1C26)

Προδιαγραφές

ΗΛΕΚΤΡΙΚΑ ΔΕΔΟΜΕΝΑ

Ονομαστική τιμή διακόπτη: 24 VAC (30 VAC μέγ.)

Θέρμανση: 0,15 έως 1,2 αμπέρ

Ψύξη: 0 έως 1,5 αμπέρ

Ενέργεια διακόπτη: Άμεση ενέργεια

Ονομαστική τιμή πρόβλεψης:

Θέρμανση: Ρυθμιζόμενη από 0,15 έως 1,2 αμπέρ

Ψύξη: Σταθερή

ΘΕΡΜΙΚΑ ΔΕΔΟΜΕΝΑ

Εύρος θερμοκρασίας: 50°F έως 90°F (10°C έως 32°C)

Εύρος υγρασίας λειτουργίας: 0 – 90% χωρίς συμπύκνωση

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Σύμπτωμα	Πιθανή Αιτία	Διορθωτική Ενέργεια
Καμία Θέρμανση/Καμία Ψύξη/Κανένας Ανεμιστήρας (κοινά προβλήματα)	Καμένη ασφάλεια ή ενεργοποιημένος αυτόματος διακόπτης. Ο διακόπτης τροφοδοσίας του καυστήρα στη θέση OFF (εκτός λειτουργίας). Η πόρτα ή το πλαίσιο του θαλάμου του ανεμιστήρα του καυστήρα είναι χαλαρά ή δεν έχουν εγκατασταθεί σωστά.	Αντικαταστήστε την ασφάλεια ή επαναφέρετε τον διακόπτη. Γυρίστε τον διακόπτη στη θέση ON (σε λειτουργία). Επανατοποθετήστε το πλαίσιο της πόρτας στη σωστή θέση για να εμπλακεί ο διακόπτης ασφαλείας ή ο διακόπτης της πόρτας.
Καμία Θέρμανση	Ο πιλοτικός λαμπτήρας δεν είναι αναμμένος. Σπασμένο ή λιωμένο καλώδιο πρόβλεψης. Χαλαρή σύνδεση με τον θερμοστάτη ή το σύστημα. Ο θερμοστάτης ή το σύστημα θέρμανσης απαιτεί αντικατάσταση ή επισκευή. Ο διακόπτης συστήματος δεν έχει ρυθμιστεί στη θέση Heat (Θέρμανση).	Ανάψτε ξανά τον πιλότο. Υπερβολικό ρεύμα ή βραχυκύκλωμα στο σύστημα. Ζητήστε από ένα εξειδικευμένο άτομο σέρβις να ελέγξει το σύστημα πριν αντικαταστήσετε τον θερμοστάτη. Βεβαιωθείτε ότι τα καλώδια του θερμοστάτη και του συστήματος είναι καλά στερεωμένα. Ο κατασκευαστής του καυστήρα ή το άτομο σέρβις μπορεί να περιγράψει πώς να ελέγξετε το σύστημα θέρμανσης για να βεβαιωθείτε ότι λειτουργεί σωστά. Εάν το σύστημα θέρμανσης είναι ικανό να λειτουργήσει και η κατάσταση μη θέρμανσης εξακολουθεί να υφίσταται, αντικαταστήστε τον θερμοστάτη. Ρυθμίστε τον διακόπτη συστήματος στη θέση Heat (Θέρμανση) και αυξήστε τη θερμοκρασία πάνω από τη θερμοκρασία δωματίου.
Διακοπτόμενη Θέρμανση	Κατάσταση αποκλεισμού καυστήρα	Πολλοί καυστήρες διαθέτουν συσκευές ασφαλείας που απενεργοποιούν το σύστημα όταν προκύψει κατάσταση αποκλεισμού. Εάν η θέρμανση λειτουργεί κατά διαστήματα, επικοινωνήστε με τον κατασκευαστή του καυστήρα ή με ένα τοπικό άτομο σέρβις για βοήθεια.
Καμία Ψύξη	Χαλαρή σύνδεση με τον θερμοστάτη ή το σύστημα. Ο θερμοστάτης ή το σύστημα ψύξης απαιτεί αντικατάσταση ή επισκευή. Ο διακόπτης συστήματος δεν έχει ρυθμιστεί στη θέση Cool (Ψύξη).	Βεβαιωθείτε ότι τα καλώδια του θερμοστάτη και του συστήματος είναι καλά στερεωμένα. Ο κατασκευαστής του συστήματος ψύξης ή το άτομο σέρβις μπορεί να περιγράψει πώς να ελέγξετε το σύστημα ψύξης για να βεβαιωθείτε ότι λειτουργεί σωστά. Εάν το σύστημα ψύξης είναι ικανό να λειτουργήσει και η κατάσταση μη ψύξης εξακολουθεί να υφίσταται, αντικαταστήστε τον θερμοστάτη. Ρυθμίστε τον διακόπτη συστήματος στη θέση Cool (Ψύξη) και χαμηλώστε τη θερμοκρασία κάτω από τη θερμοκρασία δωματίου.
Η θέρμανση, η ψύξη ή ο ανεμιστήρας λειτουργούν συνεχώς	Πιθανό βραχυκύκλωμα στην καλωδίωση. Πιθανό βραχυκύκλωμα στον θερμοστάτη Πιθανό βραχυκύκλωμα στο σύστημα θέρμανσης/ψύξης/ανεμιστήρα.	Ελέγξτε κάθε σύνδεση καλωδίου με τον θερμοστάτη για να βεβαιωθείτε ότι είναι τακτοποιημένα τοποθετημένη κάτω από τους ακροδέκτες. Κανένα επιπλέον καλώδιο δεν πρέπει να προεξέχει κάτω από τους ακροδέκτες.
Ο καυστήρας κάνει κύκλους πολύ γρήγορα ή πολύ αργά Στενή ή μεγάλη διακύμανση θερμοκρασίας	Δείτε το Βήμα 5, Ρύθμιση του Προγνωστικού.	Η ρύθμιση πρόβλεψης είναι η μόνη ρύθμιση που επηρεάζει τον ρυθμό του κύκλου θέρμανσης. Εάν δεν επιτευχθεί ένας αποδεκτός ρυθμός κύκλου χρησιμοποιώντας τον προγνωστικό, επικοινωνήστε με ένα τοπικό άτομο σέρβις για πρόσθετες προτάσεις. Η θέση του θερμοστάτη, το μέγεθος του συστήματος θέρμανσης/ψύξης και η τρέχουσα κατανάλωση μπορούν να επηρεάσουν τον ρυθμό του κύκλου.
Οι κύκλοι ψύξης είναι πολύ γρήγοροι ή πολύ αργοί (στενή ή μεγάλη διακύμανση θερμοκρασίας)	Κακή θέση θερμοστάτη για την ανίχνευση της θερμοκρασίας δωματίου. Υπερβολικά μεγάλο ή μικρό σύστημα ψύξης. Υπερβολική κατανάλωση ρεύματος που επηρεάζει τον θερμοστάτη.	Ο ρυθμός κύκλου για την ψύξη δεν μπορεί να ρυθμιστεί. Η θέση του θερμοστάτη, το μέγεθος του συστήματος ψύξης και η τρέχουσα κατανάλωση μπορούν να επηρεάσουν τον ρυθμό του κύκλου. Επικοινωνήστε με ένα τοπικό άτομο σέρβις για προτάσεις.
Η ρύθμιση του θερμοστάτη και το θερμόμετρο του θερμοστάτη διαφωνούν	Η ρύθμιση του θερμομέτρου του θερμοστάτη απαιτεί ρύθμιση. Ο μοχλός ρύθμισης του θερμοστάτη απαιτεί βαθμονόμηση.	Το θερμόμετρο μπορεί να ρυθμιστεί χρησιμοποιώντας ένα τυπικό κατσαβίδι με σχισμή. Γυρίστε τη βίδα του δείκτη του θερμομέτρου που βρίσκεται μέσα στο μπροστινό κάλυμμα για να αλλάξετε τη ρύθμιση. Για τη βαθμονόμηση του μοχλού ρύθμισης, επικοινωνήστε με ένα τοπικό άτομο σέρβις θέρμανσης και ψύξης.
Ρύθμιση Θερμομέτρου	Το θερμόμετρο του θερμοστάτη διαφωνεί με άλλα θερμόμετρα δωματίου.	Το θερμόμετρο στον θερμοστάτη είναι βαθμονομημένο με ακρίβεια στο εργοστάσιό μας, αλλά μπορείτε να το ρυθμίσετε χρησιμοποιώντας ένα τυπικό κατσαβίδι με σχισμή. Γυρίστε τη βίδα του δείκτη του θερμομέτρου που βρίσκεται μέσα στο μπροστινό κάλυμμα για να αλλάξετε τη ρύθμιση.

Η White-Rodgers είναι μια επιχείρηση της Emerson Electric Co.
Το λογότυπο της Emerson είναι εμπορικό σήμα και σήμα υπηρεσιών της Emerson Electric Co.

white-rodgers.com
emersonclimate.com

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο White Rodgers 1C20 μόνο για θέρμανση και 1C26 για θέρμανση & ψύξη
