NAD C326BEE - Stereo Integral Kuchaytirgich Qo'llanmasi

MUHIM XAVFSIZLIK QOIDALARI

KELGUSIDA FOYDALANISH UCHUN USHBU QOIDALARNI SAQLAB QOLING. AUDIO USKUNADA BELGILANGAN BARCHA OGOHLANTIRISH VA QOIDALARGA AMAL QILING.

1. RQoidalarni o'qing - Mahsulotni ishlatishdan oldin barcha xavfsizlik va foydalanish qoidalari o'qib chiqilishi kerak.
2. Qoidalarni saqlab qoling - Xavfsizlik va foydalanish qoidalari kelajakda foydalanish uchun saqlab qo'yilishi kerak.
3. Ogohlantirishlarga e'tibor bering - Mahsulotdagi va foydalanish qoidalaridagi barcha ogohlantirishlarga rioya qilish kerak.
4. Qoidalarga amal qiling - Barcha foydalanish va ishlatish qoidalariga amal qilish kerak.
5. Tozalash - Tozalashdan oldin ushbu mahsulotni elektr tarmog'idan uzing. Suyuq tozalagichlar yoki aerozol tozalagichlardan foydalanmang. Tozalash uchun nam matodan foydalaning.
6. Qo'shimchalar - Mahsulot ishlab chiqaruvchisi tomonidan tavsiya etilmagan qo'shimchalardan foydalanmang, chunki ular xavf tug'dirishi mumkin.
7. Suv va namlik - Ushbu mahsulotni suv yaqinida ishlatmang, masalan, vanna, yuvinish havzasi, oshxona lavabosi yoki kir yuvish havzasi yaqinida; nam podvalda; yoki suzish havzasi yaqinida va shunga o'xshash joylarda.
8. Aksessuarlar - Ushbu mahsulotni beqaror aravachaga, stendga, tripodga, qavsga yoki stolga qo'ymang. Mahsulot yiqilib tushishi, bola yoki kattalarning jiddiy jarohatlanishiga va mahsulotning jiddiy shikastlanishiga olib kelishi mumkin. Faqat ishlab chiqaruvchi tomonidan tavsiya etilgan yoki mahsulot bilan birga sotiladigan aravacha, stend, tripod, qavs yoki stol bilan foydalaning. Mahsulotni o'rnatish ishlab chiqaruvchining ko'rsatmalariga muvofiq amalga oshirilishi kerak va ishlab chiqaruvchi tomonidan tavsiya etilgan o'rnatish aksessuaridan foydalanish kerak.
9.
   Mahsulot va aravacha kombinatsiyasini ehtiyotkorlik bilan harakatlantirish kerak. Tez to'xtashlar, haddan tashqari kuch va notekis sirtlar mahsulot va aravacha kombinatsiyasining ag'darilishiga olib kelishi mumkin.
10. Ventilyatsiya - Shkafda ventilyatsiya uchun va mahsulotning ishonchli ishlashini ta'minlash va uni qizib ketishdan himoya qilish uchun teshiklar va tirqishlar mavjud va bu teshiklar to'sib qo'yilmasligi yoki yopilmasligi kerak. Teshiklar hech qachon mahsulotni karavot, divan, gilam yoki shunga o'xshash sirtga qo'yish orqali to'sib qo'yilmasligi kerak. Ushbu mahsulotni kitob javoni yoki tokcha kabi o'rnatilgan joyga joylashtirmaslik kerak, agar tegishli ventilyatsiya ta'minlanmagan bo'lsa yoki ishlab chiqaruvchining ko'rsatmalariga rioya qilinmagan bo'lsa.
11. Elektr manbalari - Ushbu mahsulot faqat belgilash yorlig'ida ko'rsatilgan turdagi elektr manbaidan ishlatilishi kerak. Agar sizning uyingizga qanday turdagi elektr ta'minoti kelayotganiga ishonchingiz komil bo'lmasa, mahsulot sotuvchingizga yoki mahalliy elektr kompaniyasiga murojaat qiling.
    Kuchaytirgichni elektr tarmog'idan ajratishning asosiy usuli - elektr vilkasini uzish. Elektr vilkasi har doim ochiq bo'lishini ta'minlang. Agar qurilma bir necha oy yoki undan ko'proq vaqt davomida ishlatilmasa, AC elektr shnurini AC rozetkasidan uzing.
12. Topraklama yoki polarizatsiya - Ushbu mahsulot polarizatsiyalangan o'zgaruvchan tok liniyasi vilkasi bilan jihozlangan bo'lishi mumkin (vilkaning bir pichog'i boshqasidan kengroq). Ushbu vilka elektr rozetkasiga faqat bir tomonga mos keladi. Bu xavfsizlik xususiyati. Agar siz vilkani rozetkaga to'liq kirita olmasangiz, vilkani teskari burab ko'ring. Agar vilka hali ham mos kelmasa, eskirgan rozetkani almashtirish uchun elektrchingizga murojaat qiling. Polarizatsiyalangan vilkaning xavfsizlik maqsadini buzmang.
13. Elektr - Shnurini himoya qilish - Elektr ta'minoti shnurlari shunday yo'naltirilishi kerakki, ularning ustidan yurilmasligi yoki ularga narsalar qo'yilishi yoki ularga qarshi qo'yilishi natijasida qisilib qolmasligi kerak, ayniqsa vilkalar, qulaylik rozetkalari va mahsulotdan chiqadigan joylardagi shnurlarga e'tibor bering.
14. Tashqi antenna topraklaması - Agar tashqi antenna yoki kabel tizimi mahsulotga ulangan bo'lsa, antenna yoki kabel tizimi kuchlanishning keskin ko'tarilishidan va statik zaryadlardan himoya qilish uchun topraklanganligiga ishonch hosil qiling. Milliy elektr kodeksining 810-moddasi, ANSI/NFPA 70, ustun va tayanch konstruktsiyasini to'g'ri topraklash, antennani tushirish moslamasiga olib boruvchi simni topraklash, topraklama o'tkazgichlarining o'lchami, antennani tushirish moslamasining joylashuvi, topraklama elektrodlariga ulanish va topraklama elektrodiga qo'yiladigan talablar haqida ma'lumot beradi.

    CATV TIZIMINI O'RNATUVCHIGA ESLAТMA
    Ushbu eslatma CATV tizimini o'rnatuvchining e'tiborini NECning 820-40-bo'limiga qaratish uchun taqdim etilgan bo'lib, unda to'g'ri topraklama bo'yicha ko'rsatmalar berilgan va, xususan, kabel topraklamasi kabel kirish nuqtasiga imkon qadar yaqinroq joyda binoning topraklama tizimiga ulanishi kerakligi ko'rsatilgan.

15. Chaqmoq - Chaqmoq paytida ushbu mahsulotni qo'shimcha himoya qilish uchun yoki uzoq vaqt davomida qarovsiz qoldirilganda va ishlatilmaganda, uni elektr rozetkasidan uzing va antenna yoki kabel tizimini uzing. Bu chaqmoq va elektr liniyasidagi kuchlanish tufayli mahsulotning shikastlanishini oldini oladi.
16. Elektr liniyalari - Tashqi antenna tizimi havo elektr liniyalari yoki boshqa elektr yoritgichlari yoki elektr zanjirlari yaqinida yoki bunday elektr liniyalari yoki zanjirlariga tushishi mumkin bo'lgan joyda joylashtirilmasligi kerak. Tashqi antenna tizimini o'rnatayotganda, bunday elektr liniyalari yoki zanjirlariga tegmaslik uchun juda ehtiyot bo'lish kerak, chunki ular bilan aloqa qilish o'limga olib kelishi mumkin.
17. Haddan tashqari yuklash - Elektr rozetkalarini, uzaytirgichlarni yoki integral qulaylik rozetkalarini haddan tashqari yuklamang, chunki bu yong'in yoki elektr toki urishi xavfini keltirib chiqarishi mumkin.
18. Ob'ekt va suyuqlikning kirishi - Hech qachon ushbu mahsulotga teshiklar orqali hech qanday narsalarni tiqmang, chunki ular xavfli kuchlanish nuqtalariga tegishi yoki yong'in yoki elektr toki urishiga olib kelishi mumkin bo'lgan qismlarni qisqa tutashtirishi mumkin. Hech qachon mahsulotga hech qanday suyuqlik to'kmang.

QURILMA TOMCHILASH YOKI PURKASHGA UCHRASHMASLIGI KERAK VA VAZALAR KABI SUYUQLIKLAR BILAN TO'LDIRILGAN NARSALAR QURILMA USTIGA QO'YILMASLIGI KERAK. HAR QANDAY ELEKTRON MAHSULOTLAR KABI, TIZIMNING HECH QANDAY QISMIGA SUYUQLIKLARNI TO'KMASLIKKA E'TIBOR BERING. SUYUQLIKLAR NOSOZLIKKA VA/YOKI YONG'IN XAVFIGA OLIB KELISHI MUMKIN.

19. Xizmat ko'rsatishni talab qiladigan zarar - Ushbu mahsulotni elektr rozetkasidan uzing va quyidagi sharoitlarda malakali xizmat ko'rsatuvchi xodimlarga murojaat qiling:
    1. Elektr ta'minoti shnuri yoki vilkasi shikastlangan bo'lsa.
    2. Agar suyuqlik to'kilgan bo'lsa yoki mahsulotga narsalar tushgan bo'lsa.
    3. Agar mahsulot yomg'ir yoki suvga duchor bo'lgan bo'lsa.
    4. Agar mahsulot foydalanish qoidalariga rioya qilgan holda normal ishlamasa. Faqat foydalanish qoidalarida ko'rsatilgan boshqaruv elementlarini sozlang, chunki boshqa boshqaruv elementlarini noto'g'ri sozlash zarar etkazishi mumkin va mahsulotni normal holatiga qaytarish uchun malakali texnik xodim tomonidan ko'p ish talab etiladi.
    5. Agar mahsulot tushib ketgan bo'lsa yoki biron bir tarzda shikastlangan bo'lsa.
    6. Mahsulot ishlashida sezilarli o'zgarishni namoyon etganda - bu xizmat ko'rsatish zarurligini ko'rsatadi.
20. Ehtiyot qismlar - Ehtiyot qismlar talab qilinganda, xizmat ko'rsatuvchi texnik xodim ishlab chiqaruvchi tomonidan belgilangan yoki asl qism bilan bir xil xususiyatlarga ega bo'lgan ehtiyot qismlardan foydalanganligiga ishonch hosil qiling. Ruxsatsiz almashtirishlar yong'in, elektr toki urishi yoki boshqa xavflarga olib kelishi mumkin.
21. Xavfsizlik tekshiruvi - Ushbu mahsulotga har qanday xizmat ko'rsatish yoki ta'mirlash ishlari tugagandan so'ng, xizmat ko'rsatuvchi texnik xodimdan mahsulotning to'g'ri ishlayotganligini aniqlash uchun xavfsizlik tekshiruvlarini o'tkazishni so'rang.
22. Devorga yoki shiftga o'rnatish - Mahsulotni devorga yoki shiftga faqat ishlab chiqaruvchi tomonidan tavsiya etilganidek o'rnatish kerak.
23. Issiqlik - Mahsulot radiatorlar, issiqlik registrlari, pechkalar yoki issiqlik chiqaradigan boshqa mahsulotlar (shu jumladan kuchaytirgichlar) kabi issiqlik manbalaridan uzoqda joylashtirilishi kerak.

YONG'IN YOKI ELEKTR TOKI URISHI XAVFINI KAMAYTIRISH UCHUN USHBU MAHSULOTNI YOMG'IR YOKI NAMLIKKA UCHRATMANG.

ELEKTR TOKI URISHINING OLDINI OLISH UCHUN, VILKANING KENG PICHOG'INI KENG TIRQISHGA MOSLANG, TO'LIQ KIRITING.
TENG TOMONLI UCHBURCHAK ICHIDAGI O'Q UCHI BELGISI BILAN CHAQMOQ CHAQNASHI FOYDALANUVCHINING MAHSULOT QOBIG'I ICHIDA "XAVFLI KUCHLANISH" MAVJUDLIGI HAQIDA OGOHLANTIRISH UCHUN MO'LJALLANGAN BO'LIB, BU KUCHLANISH SHAXSLAR UCHUN ELEKTR TOKI URISHI XAVFINI YARATISHI MUMKIN.

TENG TOMONLI UCHBURCHAK ICHIDAGI UNDOV BELGISI FOYDALANUVCHINING QURILMA BILAN BIRGA KELADIGAN ADABIYOTLARDA MUHIM ISHLATISH VA XIZMAT KO'RSATISH (XIZMAT KO'RSATISH) QOIDALARI MAVJUDLIGI HAQIDA OGOHLANTIRISH UCHUN MO'LJALLANGAN.

ELEKTR TOKI URISHI XAVFI
OCHMANG

ELEKTR TOKI URISHI XAVFINI KAMAYTIRISH UCHUN, QOPQOQNI (YOKI ORQA TOMONINI) OLIB TASHLAMANG. ICHKARIDA FOYDALANUVCHI XIZMAT KO'RSATISHI MUMKIN BO'LGAN QISMLAR YO'Q, XIZMAT KO'RSATISHNI MALAKALI XIZMAT KO'RSATUVCHI XODIMLARGA TOPSHIRING

Uskuna o'zining nominal ishlamaydigan quvvatini STANDBY (kutish) holatida POWER (quvvat) tugmasi bilan AC rozetkasidan oladi. Rozetka uskunaning yonida o'rnatilishi va oson kirish mumkin bo'lishi kerak.

Ushbu uskunaga NAD Electronics tomonidan aniq tasdiqlanmagan o'zgartirishlar yoki modifikatsiyalar foydalanuvchining ushbu uskunani ishlatish huquqini bekor qilishi mumkin.

JOYLASHTIRISH BO'YICHA OGOHLANTIRISH
Tegishli ventilyatsiyani ta'minlash uchun qurilma atrofida (proektsiyalarni o'z ichiga olgan eng katta tashqi o'lchamlardan) quyida ko'rsatilganiga teng yoki undan katta bo'sh joy qoldirishga ishonch hosil qiling.

Chap va o'ng panellar: 10 sm
Orqa panel: 10 sm
Yuqori panel: 50 sm

ATROF-MUHITNI MUHOFAZA QILISH BO'YICHA QAYDLAR

Xizmat muddati tugagandan so'ng, ushbu mahsulotni oddiy maishiy chiqindilar bilan birga tashlab bo'lmaydi, balki elektr va elektron uskunalarini qayta ishlash uchun yig'ish punktiga qaytarilishi kerak. Mahsulot, foydalanuvchi qo'llanmasi va qadoqdagi belgi bunga ishora qiladi.

Materiallar o'z belgilariga muvofiq qayta ishlatilishi mumkin. Eski mahsulotlarni qayta ishlatish, xom ashyoni qayta ishlash yoki boshqa shaklda qayta ishlash orqali siz atrof-muhitimizni muhofaza qilishga muhim hissa qo'shasiz. Mahalliy ma'muriy ofisingiz sizga mas'uliyatli chiqindilarni yo'q qilish punkti haqida maslahat berishi mumkin.

AKKUMULYATORLARNI YIG'ISH VA YO'Q QILISH HAQIDA MA'LUMOT (EVROPA PARLAMENTI VA EVROPA ITTIFOQI KENGASHINING 2006/66/EC DIREKTIVASI) (FAQAT EVROPA XARIDORLARI UCHUN)

Ushbu belgilardan birortasi tushirilgan akkumulyatorlar "alohida yig'ish" sifatida ko'rib chiqilishi kerak va shahar chiqindilari sifatida emas. Chiqindi akkumulyatorlarni alohida yig'ishni maksimal darajada oshirish va akkumulyatorlarni aralash shahar chiqindilari sifatida yo'q qilishni kamaytirish uchun zarur choralarni ko'rish tavsiya etiladi.

Oxirgi foydalanuvchilarga chiqindi akkumulyatorlarni saralanmagan shahar chiqindilari sifatida yo'q qilmaslik tavsiya etiladi. Chiqindi akkumulyatorlarni yuqori darajada qayta ishlashga erishish uchun chiqindi akkumulyatorlarni alohida va to'g'ri ravishda sizning hududingizdagi ochiq yig'ish punkti orqali tashlang. Chiqindi akkumulyatorlarni yig'ish va qayta ishlash haqida ko'proq ma'lumot olish uchun mahalliy hokimiyatingizga, chiqindilarni yo'q qilish xizmatiga yoki mahsulotlarni sotib olgan savdo nuqtasiga murojaat qiling.

Chiqindi akkumulyatorlarni to'g'ri yo'q qilishga rioya qilish va muvofiqlikni ta'minlash orqali inson salomatligiga potentsial xavfli ta'sirlarning oldi olinadi va akkumulyatorlar va chiqindi akkumulyatorlarning atrof-muhitga salbiy ta'siri kamaytiriladi, shu bilan atrof-muhitni muhofaza qilish, saqlash va sifatini yaxshilashga hissa qo'shiladi.

DIQQAT: C 326BEE AVTO KUCHLANISHLI QURILMA EMAS. FAQAT BELGILANGAN AC ROZETKASIGA ULANG, YA'NI 120V 60HZ YOKI 230V 50HZ

QADOQLASH VA SOZLASH

QUTIDA NIMA BOR

C 326BEE bilan birga siz quyidagilarni topasiz:

• 2 (ikkita) AA batareyasi bilan SR 8 masofadan boshqarish pulti
• Ushbu foydalanuvchi qo'llanmasi
• Olinadigan AC elektr shnuri

QADOQNI SAQLANG

Iltimos, C 326BEE kelgan qutini va barcha qadoqlash materiallarini saqlang. Agar siz ko'chib o'tsangiz yoki C 326BEE ni tashishingiz kerak bo'lsa, bu, albatta, buni amalga oshirish uchun eng xavfsiz konteynerdir. Tegishli transport qutisi yo'qligi sababli transportda shikastlangan juda ko'p mukammal komponentlarni ko'rdik, shuning uchun iltimos: O'sha qutini saqlang!

JOYNI TANLASH

Yaxshi shamollatiladigan (har ikki tomonida va orqasida kamida bir necha dyuym bo'sh joy bilan) va C 326BEE ning old paneli va asosiy tinglash/ko'rish pozitsiyangiz o'rtasida 23 fut/7 metr ichida aniq ko'rish chizig'ini ta'minlaydigan joyni tanlang. Bu ishonchli infraqizil masofadan boshqarish pulti aloqasini ta'minlaydi. C 326BEE ozgina issiqlik chiqaradi, lekin qo'shni komponentlarga xalaqit bermaydigan hech narsa yo'q. C 326BEE ni boshqa komponentlar ustiga qo'yish mumkin, lekin odatda teskarisini oldini olish kerak.

Etarli ventilyatsiya ta'minlash ayniqsa muhimdir. Agar siz C 326BEE ni shkaf yoki boshqa mebel ichida joylashtirishni o'ylayotgan bo'lsangiz, etarli havo oqimini ta'minlash bo'yicha maslahat olish uchun NAD audio/video mutaxassisingizga murojaat qiling.

O'RNATISH BO'YICHA QAYDLAR

Sizning NAD C 326BEE qattiq, tekis sirtga joylashtirilishi kerak. Qurilmani to'g'ridan-to'g'ri quyosh nuriga yoki issiqlik va namlik manbalari yaqiniga joylashtirishdan saqlaning. Etarli ventilyatsiyani ta'minlang. Qurilmani gilam kabi yumshoq sirtga qo'ymang. Uni havo oqimiga to'sqinlik qilishi mumkin bo'lgan kitob javoni yoki shkaf kabi yopiq joyga joylashtirmang. Barcha ulanishlarni amalga oshirishdan oldin qurilma o'chirilganligiga ishonch hosil qiling.

NAD C 326BEE dagi RCA rozetkalari qulaylik uchun rang kodlangan.
Qizil va oq mos ravishda o'ng va chap audio hisoblanadi.
Optimal ishlash va ishonchlilik uchun yuqori sifatli simlar va rozetkalardan foydalaning. Simlar va rozetkalar hech qanday tarzda shikastlanmaganligiga va barcha rozetkalar mahkam o'rnatilganligiga ishonch hosil qiling.

Eng yaxshi ishlash uchun 16 kalibrli (1,5 mm) yoki undan qalinroq sifatli karnay simlaridan foydalaning. Agar qurilma bir muncha vaqt ishlatilmasa, vilkani AC rozetkasidan uzing.

Agar suv sizning NAD C 326BEE ga kirsa, qurilmaning quvvatini o'chiring va vilkani AC rozetkasidan chiqarib oling. Uni qayta ishlatishga urinishdan oldin malakali xizmat ko'rsatuvchi texnik xodim tomonidan tekshirib ko'ring.

QOPQOQNI OLIB TASHLAMANG; ICHKARIDA FOYDALANUVCHI XIZMAT KO'RSATISHI MUMKIN BO'LGAN QISMLAR YO'Q

Qurilmani tozalash uchun quruq yumshoq matodan foydalaning. Zarurat bo'lganda, matoni sovunli suv bilan ozgina namlang. Benzol yoki boshqa uchuvchi moddalarni o'z ichiga olgan eritmalardan foydalanmang.

YALANG'OCH SIMLAR VA PIN KONNEKTORLAR

Ushbu belgi bilan belgilangan terminallar xavfli kuchlanish ostida. Ushbu terminallarga ulangan tashqi simlar o'qitilgan shaxs tomonidan o'rnatilishini yoki tayyor simlar yoki shnurlardan foydalanishni talab qiladi.

Yalang'och simlar va pin rozetkalari terminal milidagi teshikka kiritilishi kerak. Karnay terminalining plastik vtulkasini vint milidagi teshik ochilguncha burab oching. Pin yoki yalang'och kabel uchini teshikka kiriting va terminal vtulkasini mahkamlab kabelni mahkamlang. Karnay kabellaridan yalang'och sim orqa panelga yoki boshqa rozetkaga tegmasligiga ishonch hosil qiling. Yalang'och kabel yoki pinning faqat 1/2" (1 sm) qismi borligiga va karnay simining bo'sh tolasi yo'qligiga ishonch hosil qiling.

TEZ BOSHLASH

Agar siz yangi NAD C 326BEE ning ishlashini boshdan kechirishga sabrsiz bo'lsangiz, sizga yordam berish uchun quyidagi "TEZ BOSHLASH" ko'rsatmalarini taqdim etamiz.

Iltimos, C 326BEE ga barcha ulanishlarni qurilma uzilgan holda amalga oshiring. Shuningdek, har qanday signal yoki AC quvvat ulanishlarini amalga oshirayotganda yoki uzayotganda barcha tegishli komponentlarni o'chirish yoki uzish tavsiya etiladi.

1. Karnaylarni orqa karnay terminallariga va manbalarni tegishli orqa kirish rozetkalariga ulang.
2. AC shnurini C 326BEE ning AC Mains kirishiga ulang va keyin AC rozetkasiga ulang.
3. STANDBY (kutish) tugmasining ramkasi atrofida joylashgan Standby LED indikatori sariq rangda yonadi.
4. C 326BEE ni yoqish uchun STANDBY (kutish) tugmasini bosing. Standby LED indikatori sariqdan ko'kka o'zgaradi.
5. Kerakli kirish selektorini bosing.

BOSHQARUV ELEMENTLARINI ANIQLASH

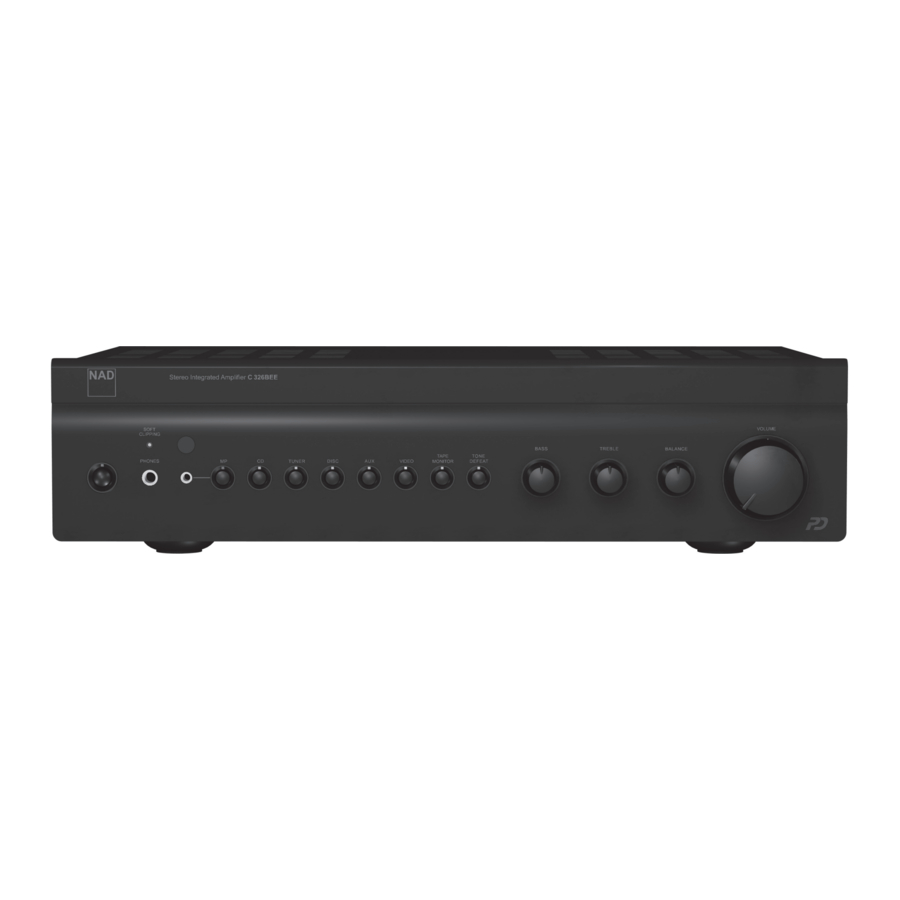

OLD PANEL

1. STANDBY: Orqa paneldagi POWER (quvvat) tugmasi ON (yoqilgan) holatda bo'lganda, C 326BEE ni kutish rejimdan yoqish uchun ushbu tugmani bosing. Kutish LED indikatori sarg'ishdan ko'kka o'zgaradi. STANDBY (kutish) tugmasini yana bir marta bosish qurilmani kutish rejimiga qaytaradi.
   C 326BEE ni old panel tugmalaridan birini bosish orqali ham kutish rejimdan yoqish mumkin.

2. STANDBY LED: Ushbu indikator C 326BEE kutish holatida bo'lganda sarg'ish rangda yonadi. C 326BEE ON (yoqilgan) holatida bo'lganda, ushbu indikator ko'k rangda yonadi. SR 8 dan infraqizil buyruq qabul qilinganda, ushbu indikator ham bir zumda miltillaydi.

   C 326BEE dan jiddiy suiiste'mol holatlarida, masalan, karnayning haddan tashqari past qarshiligi va qisqa tutashuv holatlarida, C 326BEE o'zining himoya sxemasini ishga tushiradi, bu kutish LEDining ko'kdan qizilga o'zgarishi va ovozning o'chishi bilan ko'rsatiladi.

   Bunday holda, orqa paneldagi POWER (quvvat) tugmasi orqali C 326BEE ni o'chiring, sovishini kuting va/yoki karnay ulanishlarini tekshiring, karnayning umumiy qarshiligi 4 ohm dan pastga tushmasligiga ishonch hosil qiling. Himoya sxemasini ishga tushirish sababi bartaraf etilgandan so'ng, orqa POWER (quvvat) tugmasini va STANDBY (kutish) tugmasini bosib, normal ishlashni davom ettiring.

3. SOFT CLIPPING INDICATOR: Ko'k SOFT CLIPPING LED (yumshoq kesish LED) SOFT CLIPPING (yumshoq kesish) rejimi yoqilganligini ko'rsatadi. Shuningdek, BOSHQARUV ELEMENTLARINI ANIQLASH – ORQA PANEL qismidagi SOFT CLIPPING (yumshoq kesish) haqidagi bandga qarang.

4. REMOTE SENSOR: SR 8 masofadan boshqarish pultini masofadan boshqarish sensoriga qaratib, tugmalarni bosing. C 326BEE ning masofadan boshqarish sensorini to'g'ridan-to'g'ri quyosh nuri yoki yorug'lik kabi kuchli yorug'lik manbasiga ta'sir qilmang. Agar shunday qilsangiz, C 326BEE ni masofadan boshqarish pulti bilan boshqara olmasligingiz mumkin.

   DISTANCE: Masofadan boshqarish sensorining oldidan taxminan 23 fut (7 m).
   ANGLE: Masofadan boshqarish sensorining oldining har bir yo'nalishi bo'yicha taxminan 30o.

5. PHONES: Quloqchinlar bilan tinglash uchun 1/4" stereo raz'em taqdim etiladi va u har qanday qarshilikka ega bo'lgan odatiy quloqchinlar bilan ishlaydi. Ushbu raz'emga quloqchin raz'emini kiritish avtomatik ravishda karnaylarni o'chiradi. Ovoz balandligi, ohang va muvozanatni boshqarish elementlari quloqchinlar bilan tinglash uchun ishlaydi. Boshqa turdagi raz'emli, masalan, 3,5 mm "shaxsiy stereo" raz'emli quloqchinlarni ulash uchun mos adapterdan foydalaning.

   ESLATMA: Quloqchinlarni ulashdan yoki uzishdan oldin ovoz balandligini minimal (soat strelkasiga qarshi to'liq) holatga burab qo'ying. Yuqori darajada tinglash eshitish qobiliyatingizga zarar yetkazishi mumkin.

6. MP SOCKET: 3,5 mm stereo raz'emdan foydalanib, Media Playerning audio chiqishini ushbu raz'emga ulang.

   ESLATMALAR:
   • Agar tashqi Media Player old MP raz'emiga (3,5 mm stereo raz'em yordamida) ulangan bo'lsa, MP line-level manbasini tinglash vaqtida tashqi Media Player to'g'ridan-to'g'ri tanlanadi va MP line-level manbasi darhol uziladi.
   • Tashqi Media Player kabelini ulash/uzishdan oldin ovoz balandligini o'chirish yoki boshqa kirishga o'tish tavsiya etiladi.

7. INPUT SELECTORS: Ushbu tugmalar NAD C 326BEE ga faol kirishni va karnaylarga, quloqchinlarga va PRE OUT (oldindan chiqish) raz'emlariga yuboriladigan signalni tanlaydi. Masofadan boshqarish pultidagi tugmalar ushbu tugmalarni takrorlaydi. Tanlanganida, tegishli kirish tugmasining ramkasida joylashgan kirish LED indikatori ko'k rangda yonadi.

   MP (MEDIA PLAYER): MP raz'emlariga ulangan line-level manbasini faol kirish sifatida tanlaydi.
   Agar tashqi Media Player old MP raz'emiga (3,5 mm stereo raz'em yordamida) ulangan bo'lsa, MP line-level manbasini tinglash vaqtida tashqi Media Player to'g'ridan-to'g'ri tanlanadi va MP line-level manbasi darhol uziladi. Tashqi Media Player kabelini ulash/uzishdan oldin ovoz balandligini o'chirish yoki boshqa kirishga o'tish tavsiya etiladi.
   CD: CD raz'emlariga ulangan CD (yoki boshqa line-level manbasi) ni faol kirish sifatida tanlaydi.
   TUNER: Tuner (yoki boshqa line-level manbasi) tuner raz'emlariga ulanganini faol kirish sifatida tanlaydi.
   DISC: DISC raz'emlariga ulangan line-level manbasini tanlaydi.
   AUX: AUX raz'emlariga ulangan line-level manbasini faol kirish sifatida tanlaydi.
   VIDEO: VIDEO raz'emlariga ulangan VCR (yoki stereo TV/Satellite/Cable qabul qilgich) ni faol kirish sifatida tanlaydi.
   TAPE MONITOR: Tasmalarini qayta tinglashda yoki orqa paneldagi TAPE OUT (tasma chiqishi) raz'emlari orqali amalga oshirilayotgan yozuvlarni kuzatishda lenta yozuvchidan chiqishni tanlaydi. Uni tanlash uchun TAPE MONITOR (tasma monitori) tugmasini bir marta bosing va normal kirish tanloviga qaytish uchun yana bir marta bosing. TAPE MONITOR (tasma monitori) joriy kirish tanlovini bekor qilmaydi. Misol uchun, agar TAPE MONITOR (tasma monitori) tanlanganida CD faol kirish bo'lsa, CD signali tanlanishda davom etadi va TAPE OUT (tasma chiqishi) raz'emlariga yuboriladi, lekin karnaylarda TAPE IN (tasma kirishi) ga ulangan yozuvchidan ovoz eshitiladi. Tasma monitori yoqilganligini ko'rsatadigan ko'k LEDdan tashqari, faol kirish uchun ko'k LED ham yonib turadi.

8. TONE DEFEAT: Ohangni boshqarish elementlari ushbu tugmani bosish orqali yoqiladi yoki o'chiriladi. Yoqilganda (TONE DEFEAT LED indikatori yonadi), Ohangni boshqarish sxemalari chetlab o'tiladi. TONE DEFEAT LED indikatori o'chirilgan holatda Ohangni boshqarish sxemalari faol bo'ladi.

9. TONE CONTROLS: NAD C 326BEE tizimingizning ohang muvozanatini sozlash uchun BASS (past) va TREBLE (yuqori) ohangni boshqarish elementlari bilan jihozlangan. Soat 12 holati hech qanday kuchaytirish yoki kesishsiz "tekis" holat bo'lib, indent bu holatni ko'rsatadi. Bass (past) yoki Treble (yuqori) miqdorini oshirish uchun boshqaruv elementini soat yo'nalishi bo'yicha aylantiring. Bass (past) yoki Treble (yuqori) miqdorini kamaytirish uchun boshqaruv elementini soat yo'nalishiga qarshi aylantiring. Ohangni boshqarish elementlari Tasma chiqishi yordamida qilingan yozuvlarga ta'sir qilmaydi, lekin Pre-amp (oldindan kuchaytirgich) chiqishiga (PRE OUT) ta'sir qiladi.

10. BALANCE: BALANCE (muvozanat) boshqaruv elementi chap va o'ng karnaylarning nisbiy darajalarini sozlaydi. Soat 12 holati chap va o'ng kanallarga teng darajani ta'minlaydi. Detent bu holatni ko'rsatadi. Boshqaruv elementini soat yo'nalishi bo'yicha aylantirish muvozanatni o'ng tomonga siljitadi. Boshqaruv elementini soat yo'nalishiga qarshi aylantirish muvozanatni chap tomonga siljitadi. BALANCE (muvozanat) boshqaruv elementi Tasma chiqishi yordamida qilingan yozuvlarga ta'sir qilmaydi, lekin Pre-amp (oldindan kuchaytirgich) chiqishiga (PRE OUT) ta'sir qiladi.

11. VOLUME: VOLUME (ovoz balandligi) boshqaruv elementi karnaylarga yoki quloqchinlarga uzatiladigan signallarning umumiy balandligini sozlaydi. Ovoz balandligini oshirish uchun soat yo'nalishi bo'yicha aylantiring; kamaytirish uchun soat yo'nalishiga qarshi aylantiring. VOLUME (ovoz balandligi) boshqaruv elementi Tasma chiqishi yordamida qilingan yozuvlarga ta'sir qilmaydi, lekin Pre-amp (oldindan kuchaytirgich) chiqishiga (PRE OUT) ta'sir qiladi.

ORQA PANEL

DIQQAT
Iltimos, biron bir ulanishni amalga oshirishdan oldin C 326BEE o'chirilgan yoki elektr tarmog'idan uzilganligiga ishonch hosil qiling. Shuningdek, har qanday signal yoki AC quvvat ulanishlarini amalga oshirish yoki uzish vaqtida barcha tegishli komponentlarni o'chirish yoki elektr tarmog'idan uzish tavsiya etiladi.

1. MP INPUT: Media Player yoki boshqa line-level signal manbasi uchun kirish. Media Playerning chap va o'ng "Audio Outputs" (audio chiqishlari) ni ushbu kirishga ulash uchun ikkita RCA-to-RCA kabelidan foydalaning.
   ESLATMA:
   Agar tashqi Media Player old MP raz'emiga (3,5 mm stereo raz'em yordamida) ulangan bo'lsa, MP line-level manbasini tinglash vaqtida tashqi Media Player to'g'ridan-to'g'ri tanlanadi va MP line-level manbasi darhol uziladi.

2. CD INPUT: CD yoki boshqa line-level signal manbasi uchun kirish. CD pleerning chap va o'ng "Audio Outputs" (audio chiqishlari) ni ushbu kirishga ulash uchun ikkita RCA-to-RCA kabelidan foydalaning.

3. TUNER INPUT: Tuner yoki boshqa line-level signal manbasi uchun kirish. Tunerning chap va o'ng "Audio Outputs" (audio chiqishlari) ni ushbu kirishga ulash uchun ikkita RCA-to-RCA kabelidan foydalaning.

4. DISC INPUT: CD, Mini Disc pleer kabi qo'shimcha line level kirish signallari yoki aylanuvchi stol uchun kuchaytirgichdan chiqish signali uchun kirish. Yordamchi qurilmaning chap va o'ng "Audio Outputs" (audio chiqishlari) ni ushbu kirishga ulash uchun ikkita RCA-to-RCA kabelidan foydalaning.

5. AUX INPUT: Boshqa CD pleer kabi qo'shimcha line level kirish signallari uchun kirish. Yordamchi qurilmaning chap va o'ng "Audio Outputs" (audio chiqishlari) ni ushbu kirishga ulash uchun ikkita RCA-to-RCA kabelidan foydalaning.

6. VIDEO INPUT: Stereo VCR (yoki stereo TV/Satellite/Cable qabul qilgich) yoki boshqa line-level audio manbasidan audio signal uchun kirish. Ikkita RCA-to-RCA kabelidan foydalanib, qurilmaning chap va o'ng "Audio Outputs" (audio chiqishlari) ni ushbu kirishlarga ulang.

7. TAPE IN/OUT: Har qanday turdagi audio lenta yozuvchisiga analog yozish va qayta tinglash uchun ulanishlar. Ikkita RCA-to-RCA kabelidan foydalanib, lenta mashinasining chap va o'ng "Audio Output" (audio chiqishi) ni qayta tinglash uchun TAPE IN (tasma kirishi) raz'emlariga ulang. Yozish uchun lenta mashinasining chap va o'ng "Audio Input" (audio kirishi) ni TAPE OUT (tasma chiqishi) raz'emlariga ulang.

   YOZUVNI AMALGA OSHIRISH UCHUN
   Har qanday manba tanlanganida, uning signali yozish uchun TAPE OUT (tasma chiqishi) ga ulangan har qanday lenta mashinasiga ham to'g'ridan-to'g'ri uzatiladi.

8. SUB 1, SUB 2: To'liq diapazonli kanallardan farqli o'laroq, sabvufer uchun C 326BEE ga o'rnatilgan quvvat kuchaytirgichi yo'q. SUB 1 yoki SUB 2 chiqishini yoki ikkalasini ham quvvatlangan ("faol") sabvuferlarga yoki passiv tizimni boshqaradigan quvvat kuchaytirgich kanallariga ulang.

9. PRE OUT: Tashqi quvvat kuchaytirgichiga yoki protsessorga, masalan, surround-sound dekoderiga ulanishlar. Oddiy foydalanishda, bu taqdim etilgan havolalar bilan Main In (asosiy kirish) raz'emlariga ulanishi kerak. NAD C 326BEE ni tashqi protsessor yoki kuchaytirgich qismlariga ulash uchun avval ushbu havolalarni olib tashlang. Quvvat kuchaytirgichining yoki protsessorning chap va o'ng "Audio Input" (audio kirishi) ni PRE OUT (oldindan chiqish) raz'emlariga ulash uchun ikkita RCA-to-RCA kabelidan foydalaning.

   PRE OUT (oldindan chiqish) raz'emlariga biron bir narsani ulashdan yoki uzishdan oldin har doim C 326BEE va tegishli tashqi quvvat kuchaytirgichlarini o'chiring. PRE OUT (oldindan chiqish) chiqish signaliga C 326BEE ning ovoz balandligi va ohangni boshqarish sozlamalari ta'sir qiladi.

10. MAIN IN: Tashqi oldindan kuchaytirgichga yoki protsessorga, masalan, surround-sound dekoderiga ulanishlar. Oddiy foydalanishda, bu taqdim etilgan havolalar bilan PRE OUT (oldindan chiqish) raz'emlariga ulanishi kerak. NAD C 326BEE ni tashqi protsessor yoki oldindan kuchaytirgichga ulash uchun avval ushbu havolalarni olib tashlang. Oldindan kuchaytirgichning yoki protsessorning chap va o'ng "Audio Output" (audio chiqishi) ni Main In (asosiy kirish) raz'emlariga ulash uchun ikkita RCA-to-RCA kabelidan foydalaning.

    MAIN IN (asosiy kirish) raz'emlariga biron bir narsani ulashdan yoki uzishdan oldin har doim C 326BEE va tegishli tashqi quvvat kuchaytirgichlarini o'chiring.

11. SOFT CLIPPING™: NADning barcha kanallarda xususiy Soft Clipping (yumshoq kesish) sxemasini yoqadi. [ON] (yoqilgan) holatda, Soft Clipping (yumshoq kesish) kuchaytirgich haddan tashqari haydalganda eshitiladigan buzilishni minimallashtirish uchun C 326BEE ning chiqishini yumshoq tarzda cheklaydi. Haddan tashqari ovoz balandligi sozlamalaridan eshitiladigan buzilish ehtimolini kamaytirish uchun Soft Clipping (yumshoq kesish) ni har doim ON (yoqilgan) holatda qoldirish mumkin. Biroq, tanqidiy tinglash va optimal dinamikani saqlab qolish uchun ushbu tugmani "OFF" (o'chirilgan) holatiga o'tkazib, uni o'chirib qo'yishingiz mumkin.
    Old paneldagi SOFT CLIPPING (yumshoq kesish) indikatori C 326BEE Soft Clipping (yumshoq kesish) rejimida bo'lganda yonadi. Shuningdek, quyidagi "POWERDRIVE" haqidagi bandga qarang.

    POWERDRIVE
    C 326BEE karnaydan qat'i nazar, aniq, chiziqli ko'paytirishni saqlab qolish uchun barcha kanallar uchun NADning xususiy PowerDrive™ kuchaytirgich texnologiyasidan foydalanadi. Ushbu noyob samarali quvvat manbai topologiyasi past qarshilikli karnaylar tomonidan buzilmagan yuqori dinamik quvvatning real afzalliklarini ta'minlaydi.

    Bizning yaxshi tartibga solingan yuqori oqimli quvvat manbaiga ikkinchi yuqori voltli relsni qo'shish orqali biz qisqa muddatli dinamik quvvat asosida uzluksiz quvvatni deyarli ikki baravar oshiradigan "overdrive" (haddan tashqari haydash) ga ega bo'lamiz. PowerDrive (quvvat haydovchisi) haqiqiy dasturiy material bilan haqiqiy karnaylarni haydashda kamroq buzilishga olib keladigan kuchaytirgichning yuqori barqarorligini va past qarshilikni boshqarish qobiliyatini taklif etadi.

12. +12V TRIGGER OUT: +12V TRIGGER OUT (tetik chiqishi) +12V tetik kirishi bilan jihozlangan tashqi uskunani boshqarish uchun ishlatiladi. Ushbu chiqish C 326BEE ON (yoqilgan) bo'lganda 12V va qurilma OFF (o'chirilgan) yoki kutish rejimida bo'lganda 0V bo'ladi. Ushbu chiqish 12V da 50mA gacha yukni boshqarishi mumkin.

13. IR IN/OUT: Ushbu mini-raz'emlar "IR-takrorlagich" va ko'p xonali tizimlar va tegishli texnologiyalar bilan foydalanish uchun sanoat standart protokollaridan foydalangan holda elektr formatida masofadan boshqariladigan kodlarni qabul qiladi va chiqaradi.
    IR IN: Ushbu kirish IR (infraqizil) takrorlagichning (Xantech yoki shunga o'xshash) chiqishiga yoki C 326BEE ni uzoq joydan boshqarishga imkon berish uchun boshqa komponentning IR chiqishiga ulanadi.
    IR OUT: Yordamchi uskunaning IR IN (IR kirishi) ga ulanganida, yordamchi uskunaning o'z masofadan boshqarish pultini C 326BEE ning infraqizil qabul qilgichiga yo'naltiring, shunda u bog'langan qurilmaga buyruq beradi yoki uni boshqaradi.
    IR IN/IR OUT (IR kirishi/IR chiqishi) xususiyatlariga ega bo'lgan barcha NAD mahsulotlari C 326BEE bilan to'liq mos keladi. NAD bo'lmagan modellar uchun C 326BEE ning IR xususiyatlari bilan mosligi bo'yicha boshqa mahsulotingizning xizmat ko'rsatish mutaxassislari bilan tekshiring.

14. SPEAKERS: O'ng karnayni "R +" va "R-" belgilangan terminallarga ulang, "R+" karnayingizdagi "+" terminaliga va "R-" karnayning "-" terminaliga ulanganligiga ishonch hosil qiling. "L+" va "L-" belgilangan terminallarni chap karnayga xuddi shu tarzda ulang.

    Karnaylarni C 326BEE ga ulash uchun har doim og'ir yuk ko'taradigan (16 kalibrli; 1,5 mm yoki undan qalinroq) simdan foydalaning. Yuqori oqimli ulanish post terminallari belkurak yoki pinli raz'emlarda tugaydigan kabellar yoki yalang'och simli uchlari bo'lgan kabellar uchun vintli terminal sifatida ishlatilishi mumkin.

    C 326BEE o'zining ishlash diapazonidagi qarshiliklarga ega bo'lgan karnaylarga ulanganda optimal ovoz sifatini ishlab chiqarish uchun mo'ljallangan. Iltimos, barcha karnaylar har bir karnay uchun minimal 4 ohmga baholanganligiga ishonch hosil qiling.

15. POWER SWITCH: POWER (quvvat) tugmasi C 326BEE uchun asosiy AC quvvatini ta'minlaydi. Ushbu tugma ON (yoqilgan) holatida bo'lganda, C 326BEE kutish LEDining sarg'ish holati bilan ko'rsatilganidek, kutish rejimida bo'ladi. C 326BEE ni yoqish yoki kutish rejimiga qaytarish uchun old panelning STANDBY (kutish) tugmasini bosing. Agar C 326BEE dan uzoq vaqt davomida foydalanmoqchi bo'lmasangiz (masalan, ta'tilda bo'lganingizda), POWER (quvvat) tugmasini OFF (o'chirilgan) holatiga o'tkazing. POWER (quvvat) tugmasi OFF (o'chirilgan) holatida bo'lganda, old panelning quvvat tugmasi yoki SR 8 masofadan boshqarish pulti C 326BEE ni faollashtira olmaydi.

16. AC MAINS INPUT: C 326BEE alohida AC Mains (AC tarmoq) kabeli bilan ta'minlanadi. Kabelni elektr tarmog'iga ulashdan oldin, avval uning C 326BEE ning AC Mains (AC tarmoq) kirish raz'emiga mahkam ulanganligiga ishonch hosil qiling. Faqat belgilangan AC rozetkasiga ulang, ya'ni 120V 60 Hz (faqat 120 V versiya modeli) yoki 230V 50 Hz (faqat 230 V versiya modeli). Kabelni C 326BEE ning Mains (tarmoq) kirish raz'emidan uzishdan oldin har doim AC Mains (AC tarmoq) kabelining vilkasini elektr tarmog'idan uzing.

SR 8 PULTI YORDAMIDA FOYDALANISH

SR 8 pulti C 326BEE ning asosiy funksiyalarini, shuningdek, boshqa NAD Stereo qabul qilgichlari, integratsiyalashgan kuchaytirgichlari va oldindan kuchaytirgichlarini boshqaradi. U NAD CD pleerlari, AM/FM tyunerlari va maxsus AM/FM/DAB tyunerlarini masofadan boshqarish uchun qo'shimcha boshqaruv elementlariga ega. U 23 fut (7 m) gacha bo'lgan masofada ishlaydi. Maksimal ishlash muddati uchun ishqoriy batareyalar tavsiya etiladi. Pultning orqa tomonidagi batareya bo'linmasiga ikkita AA batareyasi o'rnatilishi kerak. Batareyalarni almashtirayotganda, batareya bo'linmasining tagida ko'rsatilganidek, ularning to'g'ri tomonga o'rnatilganligini tekshiring.

Pultdan buyruq olinganda, kutish rejimining LED indikatori miltillaydi. Shuni yodda tutingki, indikator faqat C 326BEE uchun emas, balki tizimdagi boshqa komponentlar uchun ham buyruqlarni olayotganda miltillashi mumkin. Individual funktsiyalarning to'liq tavsifi uchun qo'llanmaning oldingi bo'limlariga qarang.

ESLATMA:
C 326BEE bilan ta'minlangan pult bir nechta NAD modellarini boshqarish uchun mo'ljallangan universal NAD turiga kiradi. Ba'zi tugmalar faqat muayyan NAD modellari uchun qo'llaniladi. Yordam olish uchun dileringizga yoki NAD audio mutaxassisiga murojaat qiling.

1. POWER ON & OFF (YOQISH VA O'CHIRISH): SR 8 pultida alohida ON (yoqish) va OFF (o'chirish) tugmalari mavjud. Qurilmani kutish rejimdan ishlash rejimiga o'tkazish uchun ON (yoqish) tugmasini bosing. Qurilmani kutish rejimiga o'tkazish uchun OFF (o'chirish) tugmasini bosing.

2. DEVICE SELECTOR (QURILMANI TANLASH): Qurilmani tanlash tugmasi faqat SR 8 qaysi komponentga buyruq berishini aniqlaydi; u C 326BEE da hech qanday funksiyani bajarmaydi. Tegishli tugmalarni tanlangan qurilmaga tegishli buyruqlar "sahifasiga" yo'naltirish uchun kerakli qurilmani tanlash tugmasini bosing. Qurilmani tanlaganingizdan so'ng, endi tanlangan qurilma uchun tegishli bo'lgan SR 8 boshqaruv tugmalarini bosishingiz mumkin.

3. INPUT SELECTORS (KIRISHNI TANLASH): Ushbu funktsiyalardan foydalanish uchun pultning old panelida bosilgan tegishli yorliqlarga va ularning tegishli tugmalariga murojaat qiling. Ushbu tugmalarga kirish uchun DEVICE SELECTOR (QURILMANI TANLASH) ni "AMP" ga o'rnating. Kirishni tanlash tugmalari old panelda bir xil yorliqli tugmalar bilan bir xil funktsiyalarni bajaradi.

4. NUMERIC KEYS (RAQAMLI TUGMALAR): Raqamli tugmalar CD pleerlar uchun treklarni to'g'ridan-to'g'ri kiritish va tyunerlar va qabul qilgichlar uchun to'g'ridan-to'g'ri kanal/sozlash imkonini beradi.

5. SLEEP (UYQU): Belgilangan daqiqalar sonidan keyin muayyan NAD qabul qilgich yoki tyuner modellarini o'chiring.

6. MUTE (OVOSSIZ): Karnaylar va naushniklarga ovozni vaqtincha o'chirish uchun [MUTE] (OVOSSIZ) tugmasini bosing. Ovozni o'chirish rejimi NAD integratsiyalashgan kuchaytirgichlari uchun miltillovchi kutish rejimining LED indikatori yoki NAD qabul qilgichlarining VFD-da ko'rsatilgan "Mute" (ovozsiz) bilan ko'rsatiladi. Ovozni o'chirish TAPE chiqishi yordamida qilingan yozuvlarga ta'sir qilmaydi, lekin PRE OUT chiqishiga boradigan signalga ta'sir qiladi. Ovozni tiklash uchun MUTE (OVOSSIZ) tugmasini yana bosing.

7. DIM (NAD Stereo qabul qilgich, tyuner va CD pleer bilan foydalanish uchun): VFD yorqinligini kamaytiring, o'chiring yoki tiklang. NAD modeliga qarab, ushbu tugmani bosganingizda old panel displeyining yorqinligi o'zgaradi.

8. VOL []: Ovoz balandligini oshirish yoki kamaytirish uchun [] tugmasini bosing. Kerakli darajaga yetganda tugmani qo'yib yuboring. NAD qabul qilgichlari uchun VFD shuningdek, SR 8 ni bosish paytida "Volume Up" (ovoz balandligi oshirilmoqda) yoki "Volume Down" (ovoz balandligi pasaytirilmoqda) ni ko'rsatadi. VOLUME (OVZ BALANDLIGI) tugmalari TAPE chiqishi yordamida qilingan yozuvlarga ta'sir qilmaydi, lekin PRE OUT chiqishiga boradigan signalga ta'sir qiladi.

9. SPK A, SPK B: [SPK A] va [SPK B] tugmalari mos ravishda A karnaylari va B karnaylari terminallariga ulangan karnaylarni yoqadi yoki o'chiradi. A karnaylari terminallariga ulangan karnaylarni yoqish yoki o'chirish uchun [SPK A] ni bosing. B karnaylari terminallariga ulangan karnaylarni yoqish yoki o'chirish uchun [SPK B] ni bosing. Ikkala karnayni ham yoqish uchun ikkala tugmani ham bosing. Ushbu tugmalar faqat muayyan NAD qabul qilgich yoki tyuner modellari bilan mos keladi va C 326BEE ga taalluqli emas.

10. TONE DFT (TONNI SOZLASH): Tonni boshqarish elementlari ushbu tugmani bosish orqali yoqiladi yoki o'chiriladi.

CD PLAYER CONTROL (CD PLEERNI BOSHQARISH) (NAD CD pleer bilan foydalanish uchun): Ushbu tugmalarga kirish uchun DEVICE SELECTOR (QURILMANI TANLASH) ni "CD" ga o'rnating. Quyidagi boshqaruv tugmalarining ba'zilari faqat muayyan NAD CD pleer modellari uchun qo'llaniladi; boshqaruv tugmasining mosligi uchun NAD CD pleeringizning foydalanuvchi qo'llanmasini tekshiring.

SCAN [ ]: Tez orqaga/oldinga qidirish.
[]: Disk tepsisini oching yoki yoping.
[]: O'ynatishni to'xtating.
[]: O'ynatishni vaqtincha to'xtating.
[]: Keyingi trek/faylga o'ting.
[]: Joriy trek/faylning boshiga yoki oldingi trek/faylga o'ting.
[]: O'ynatishni boshlang.
[]: Papka ro'yxati bo'ylab tanlang/WMA/MP3 fayllari bo'ylab tanlang.
ENTER (KIRISH): Kerakli papkani yoki WMA/MP3 faylini tanlang.
DISP: O'ynatish vaqtini va boshqa displey ma'lumotlarini ko'rsating.
RAND: Treklarni/fayllarni tasodifiy tartibda o'ynating.
RPT: Trekni, faylni yoki butun diskni takrorlang.
PROG: Dastur rejimiga kiring yoki chiqing.
CLEAR (TOZALASH): Dasturlashtirilgan trekni/faylni o'chiring.
CD: CD ni faol manba sifatida tanlang.
USB: USB ni faol manba sifatida tanlang.
OPT: Optik kirishni faol manba sifatida tanlang.
SRC: Kerakli SRC rejimini tanlash uchun bosing.

TUNER CONTROL (TYUNERNI BOSHQARISH) (NAD AM/FM/DAB tyuner bilan foydalanish uchun): Ushbu tugmalarga kirish uchun DEVICE SELECTOR (QURILMANI TANLASH) ni "TUN" ga o'rnating. Ushbu funktsiyalardan foydalanish uchun pultning old panelida bosilgan tegishli yorliqlarga va ularning tegishli tugmalariga murojaat qiling. Quyidagi boshqaruv tugmalarining ba'zilari faqat muayyan NAD qabul qilgich yoki tyuner modellari uchun qo'llaniladi; boshqaruv tugmasining mosligi uchun NAD qabul qilgich yoki tyuneringizning foydalanuvchi qo'llanmasini tekshiring.

AUTO TUNE (AVTO SOZLASH): DAB rejimida barcha mavjud mahalliy stantsiyalarni avtomatik ravishda skanerlash uchun ushbu tugmani bosing.
TUNE [] yoki [ ]: AM yoki FM chastotalari o'rtasida yuqoriga yoki pastga qadam qo'ying.
PRESET [ ] yoki []: Saqlangan radio sozlamalari o'rtasida yuqoriga yoki pastga qadam qo'ying.
AM/FM/DAB: AM, FM, DAB yoki XM diapazonini tanlang (agar mavjud bo'lsa).
TUNER MODE (TYUNER REJIMI): IFM rejimida "FM Mute On" (FM Ovozini O'chirish Yoqilgan) va "FM Mute Off" (FM Ovozini O'chirish O'chirilgan) o'rtasida almashing. DAB rejimida ushbu tugmani bosish Dynamic Range Control (DRC) (Dinamik Diapazonni Boshqarish), Station Order (Stantsiya Tartibi) yoki boshqa tegishli DAB menyu parametrlarini faollashtiradi.
BLEND: BLEND (ARALASHTIRISH) funksiyasini yoqing yoki o'chiring.
MEMORY (XOTIRA): Joriy stantsiyani oldindan o'rnatilgan xotiraga saqlang.
DELETE (O'CHIRISH): Taxminan 2 soniya bosib turing va tanlangan oldindan o'rnatilgan xotira o'chiriladi. [ ]: DAB rejimida TUNER MODE (TYUNER REJIMI) yoki boshqa mos tugmalar bilan birgalikda Dynamic Range Control (Dinamik Diapazonni Boshqarish), Station Order (Stantsiya Tartibi) va boshqa tegishli DAB parametrlar kabi DAB funksiya parametrlarini tanlash uchun almashing.
ENTER (KIRISH): AM/FM rejimida oldindan o'rnatilgan yoki sozlash rejimini tanlash uchun almashing. DAB rejimida signal kuchini tekshirish uchun bosib turing.
INFO: Ushbu tugmani qayta-qayta bosish joriy radio stantsiyasi tomonidan taqdim etilgan ma'lumotlarni ko'rsatadi. Tegishli displey tarkibiga tegishli DAB displey ma'lumotlari va RDS eshittirish ma'lumotlari kiradi.

MUAMMOLARNI BARTARAF ETISH

TEXNIK XUSUSIYATLARI

OLDINDAN KUCHAYTIRGICH QISMI

QUVVAT KUCHAYTIRGICH QISMI

UMUMIY TEXNIK XUSUSIYATLAR

O'LCHAM VA OG'IRLIGI

* - Brutto o'lchamlarga oyoqlar, ovoz balandligi tugmasi va kengaytirilgan dinamik terminallari kiradi.

Texnik xususiyatlar ogohlantirishsiz o'zgartirilishi mumkin. Yangilangan hujjatlar va funksiyalar uchun, iltimos, C 326BEE haqidagi so'nggi ma'lumotlar uchun www.NADelectronics.com saytiga kiring.

Manbalar

• NAD Electronics | High Performance Hi-Fi and Home Theatre

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

NAD C326BEE - Stereo Integral Kuchaytirgich Qo'llanmasi ni yuklab olish

Mavjud tillar
