NAD CI 8-120 DSP - Ko'p kanalli kuchaytirgich qo'llanmasi

MUHIM XAVFSIZLIK YO'RIQNOMALARI

• Yo'riqnomalarni o'qing - Mahsulotni ishlatishdan oldin barcha xavfsizlik va foydalanish yo'riqnomalari o'qib chiqilishi kerak.
• Yo'riqnomalarni saqlang - Xavfsizlik va foydalanish yo'riqnomalari kelajakda murojaat qilish uchun saqlanishi kerak.
• Ogohlantirishlarga e'tibor bering - Mahsulotdagi va foydalanish yo'riqnomasidagi barcha ogohlantirishlarga rioya qilish kerak.
• Yo'riqnomalarga amal qiling - Barcha foydalanish va ishlatish yo'riqnomalariga rioya qilish kerak.
• Tozalash - Tozalashdan oldin ushbu mahsulotni rozetkadan uzing. Suyuq tozalagichlar yoki aerozol tozalagichlardan foydalanmang. Tozalash uchun nam matodan foydalaning.
• Qo'shimchalar - Mahsulot ishlab chiqaruvchisi tomonidan tavsiya etilmagan qo'shimchalardan foydalanmang, chunki ular xavf tug'dirishi mumkin.
• Suv va namlik - Ushbu mahsulotni suv yaqinida ishlatmang, masalan, vannalar, yuvinish havzalari, oshxona lavabolari yoki kir yuvish xonalari yaqinida; nam podvalda; yoki suzish havzasi yaqinida va shunga o'xshash joylarda.
• Aksessuarlar - Ushbu mahsulotni beqaror aravachaga, stendga, tripodga, qavsga yoki stolga qo'ymang. Mahsulot yiqilib tushishi, bola yoki kattaning jiddiy jarohatlanishiga va mahsulotning jiddiy shikastlanishiga olib kelishi mumkin. Faqat ishlab chiqaruvchi tomonidan tavsiya etilgan yoki mahsulot bilan birga sotiladigan aravacha, stend, tripod, qavs yoki stol bilan foydalaning. Mahsulotni har qanday o'rnatish ishlab chiqaruvchining ko'rsatmalariga muvofiq bo'lishi kerak va ishlab chiqaruvchi tomonidan tavsiya etilgan o'rnatish aksessuaridan foydalanishi kerak.
• Aravacha - Mahsulot va aravacha kombinatsiyasi ehtiyotkorlik bilan harakatlantirilishi kerak. Tez to'xtashlar, haddan tashqari kuch va notekis yuzalar mahsulot va aravacha kombinatsiyasining ag'darilishiga olib kelishi mumkin.
• Ventilyatsiya - Shkafda mahsulotning ishonchli ishlashini ta'minlash va uni haddan tashqari qizib ketishdan himoya qilish uchun shamollatish uchun tirqishlar va teshiklar mavjud. Ushbu teshiklar to'sib qo'yilmasligi yoki yopilmasligi kerak. Teshiklar hech qachon mahsulotni to'shak, divan, gilam yoki boshqa shunga o'xshash yuzaga qo'yish orqali to'sib qo'yilmasligi kerak. Ushbu mahsulot javon yoki tokchaga o'rnatilgan joyga joylashtirilmasligi kerak, agar tegishli shamollatish ta'minlanmasa yoki ishlab chiqaruvchining ko'rsatmalariga rioya qilinmasa.
• Quvvat manbalari - Ushbu mahsulot faqat belgilash yorlig'ida ko'rsatilgan quvvat manbai turidan ishlashi kerak va himoya topraklama ulanishi bilan MAINS rozetkasiga ulangan bo'lishi kerak. Uyda elektr ta'minoti turi haqida aniq bilmasangiz, mahsulot sotuvchisi yoki mahalliy elektr kompaniyasiga murojaat qiling.
• Quvvat - Shnurini himoya qilish - Quvvat shnurlari ustiga bosilmasligi yoki ularga narsalar qo'yilmasligi yoki siqilmasligi uchun, vilkalar, qulaylik rozetkalari va mahsulotdan chiqadigan joylardagi shnurlarga alohida e'tibor bergan holda yo'naltirilishi kerak.
• Asosiy vilkasi - Tarmoq vilkasi yoki asboblar ulagichi uzish moslamasi sifatida ishlatilganda, uzish moslamasi osonlik bilan ishlaydigan bo'lib qolishi kerak.
• Tashqi antenna topraklaması - Agar tashqi antenna yoki kabel tizimi mahsulotga ulangan bo'lsa, antenna yoki kabel tizimi kuchlanishning ko'tarilishidan va statik zaryadlarning to'planishidan himoya qilish uchun topraklanganligiga ishonch hosil qiling. National Electrical Code, ANSI/NFPA 70 ning 810-moddasida ustun va tayanch strukturani to'g'ri topraklash, antennani zaryadsizlantirish moslamasiga olib boruvchi simni topraklash, topraklama o'tkazgichlarining o'lchami, antennani zaryadsizlantirish moslamasining joylashuvi, topraklama elektrodlariga ulanish va topraklama elektrodiga qo'yiladigan talablar haqida ma'lumot berilgan.

  CATV TIZIMI O'RNATUVCHISIGA ESLA
  Ushbu eslatma CATV tizimi o'rnatuvchisining e'tiborini NEC ning 820-40-bo'limiga qaratish uchun taqdim etilgan bo'lib, unda to'g'ri topraklama bo'yicha ko'rsatmalar berilgan va, xususan, kabel topraklamasining kabel kirish nuqtasiga imkon qadar yaqinroq joyda binoning topraklama tizimiga ulanishi kerakligi ko'rsatilgan.


• Chaqmoq - Chaqmoq paytida ushbu mahsulotni qo'shimcha himoya qilish uchun yoki uzoq vaqt davomida qarovsiz qoldirilgan va ishlatilmagan bo'lsa, uni rozetkadan uzing va antennani yoki kabel tizimini uzing. Bu chaqmoq va elektr uzilishlari tufayli mahsulotga zarar yetkazilishining oldini oladi.
• Elektr liniyalari - Tashqi antenna tizimi yuqori voltli elektr liniyalari yoki boshqa elektr yorug'lik yoki elektr zanjirlari yaqinida yoki bunday elektr liniyalari yoki zanjirlariga tushishi mumkin bo'lgan joyda joylashtirilmasligi kerak. Tashqi antenna tizimini o'rnatishda bunday elektr liniyalari yoki zanjirlariga tegmaslik uchun juda ehtiyot bo'lish kerak, chunki ular bilan aloqa qilish o'lik bo'lishi mumkin.
• Haddan tashqari yuklash - Rozetkalarni, uzaytirgichlarni yoki integral qulaylik rozetkalarini haddan tashqari yuklamang, chunki bu yong'in yoki elektr toki urishi xavfini keltirib chiqarishi mumkin.
• Olov manbalari - Mahsulotga yonayotgan sham kabi ochiq olov manbalarini qo'yish mumkin emas.
• Ob'ekt va suyuqlikning kirishi - Hech qachon mahsulotning teshiklaridan hech qanday turdagi narsalarni itarmang, chunki ular xavfli kuchlanish nuqtalariga tegishi yoki yong'in yoki elektr toki urishiga olib kelishi mumkin bo'lgan qismlarni qisqa tutashuvga olib kelishi mumkin. Hech qachon mahsulotga hech qanday suyuqlikni to'kmang.
• Xizmat ko'rsatishni talab qiladigan zarar - Ushbu mahsulotni rozetkadan uzing va quyidagi sharoitlarda malakali xizmat ko'rsatuvchi xodimlarga xizmat ko'rsatishni topshiring:
  • Quvvat shnuri yoki vilkasi shikastlangan bo'lsa.
  • Agar suyuqlik to'kilgan bo'lsa yoki mahsulotga narsalar tushib ketgan bo'lsa.
  • Agar mahsulot yomg'ir yoki suvga ta'sir qilgan bo'lsa.
  • Agar mahsulot foydalanish yo'riqnomalariga rioya qilish orqali normal ishlamasa. Faqat foydalanish yo'riqnomalarida ko'rsatilgan boshqaruv elementlarini sozlang, chunki boshqa boshqaruv elementlarini noto'g'ri sozlash zarar etkazishi mumkin va mahsulotni normal holatiga qaytarish uchun malakali texnik xodim tomonidan katta ish talab etiladi.
  • Agar mahsulot tushib ketgan bo'lsa yoki biron-bir tarzda shikastlangan bo'lsa.
  • Mahsulot ishlashida aniq o'zgarish ko'rsatsa - bu xizmat ko'rsatish zarurligini ko'rsatadi.
• Ehtiyot qismlar - Ehtiyot qismlar kerak bo'lganda, xizmat ko'rsatuvchi texnik xodim tomonidan ishlab chiqaruvchi tomonidan belgilangan yoki asl qism bilan bir xil xususiyatlarga ega bo'lgan ehtiyot qismlardan foydalanilganligiga ishonch hosil qiling. Ruxsatsiz almashtirishlar yong'in, elektr toki urishi yoki boshqa xavflarga olib kelishi mumkin.
• Batareyani utilizatsiya qilish - Ishlatilgan batareyalarni utilizatsiya qilishda, iltimos, mamlakatingizda yoki hududingizda qo'llaniladigan hukumat qoidalari yoki atrof-muhit bo'yicha jamoatchilik yo'riqnomalariga rioya qiling.
• Xavfsizlikni tekshirish - Ushbu mahsulotga har qanday xizmat ko'rsatish yoki ta'mirlash ishlari tugagandan so'ng, xizmat ko'rsatuvchi texnik xodimdan mahsulotning to'g'ri ish holatida ekanligini aniqlash uchun xavfsizlik tekshiruvlarini o'tkazishni so'rang.
• Devorga yoki shiftga o'rnatish - Mahsulotni devorga yoki shiftga faqat ishlab chiqaruvchi tomonidan tavsiya etilgan tarzda o'rnatish kerak.

TENGLI TOMONLI UCHBURCHAK ICHIDAGI O'Q UCHLI CHAQMOQ CHAQNOG'I FOYDALANUVCHINI MAHSULOT KORPUSI ICHIDAGI IZOLYATSIYA QILINMAGAN "XAVFLI VOLTAJ" MAVJUDLIGI TO'G'RISIDA OGOHLANTIRISH UCHUN MO'LJALLANGAN, BU ODAMLAR UCHUN ELEKTR TOKI URISHI XAVFINI KELTIRIB CHIQARISHI MUMKIN.

TENGLI TOMONLI UCHBURCHAK ICHIDAGI UNDOV BELGISI FOYDALANUVCHINI USKUNA BILAN BIRGA KELADIGAN ADABIYOTDAGI MUHIM ISHLATISH VA XIZMAT KO'RSATISH (TA'MIRLASH) YO'RIQNOMALARI MAVJUDLIGI TO'G'RISIDA OGOHLANTIRISH UCHUN MO'LJALLANGAN.

ELEKTR TOKI URISHI XAVFI
OCHMANG

TO'K URISHI XAVFI - OCHMANG

JOYLASHTIRISH BO'YICHA EHTIYOTKORLIK

To'g'ri ventilyatsiyani ta'minlash uchun qurilma atrofida (proektsiyalar, shu jumladan eng katta tashqi o'lchamlardan) quyida ko'rsatilganidan kam bo'lmagan joy qoldiring.

Chap va o'ng panellar: 10 sm
Orqa panel: 10 sm
Yuqori panel: 10 sm

EHTIYOTKORLIK

• Ushbu uskunaga NAD Electronics tomonidan aniq tasdiqlanmagan o'zgartirishlar yoki modifikatsiyalar foydalanuvchining ushbu uskunalarni ishlatish huquqidan mahrum qilishi mumkin.
• Ushbu qurilma FCC qoidalarining 15-qismiga / Industry Canada litsenziyasidan ozod qilingan RSS standartiga(lar)iga mos keladi. Ishlash quyidagi ikki shartga bog'liq:
  1. Ushbu qurilma zararli shovqinni keltirib chiqarmasligi kerak va
  2. Ushbu qurilma istalmagan ishlashga olib kelishi mumkin bo'lgan shovqinni, shu jumladan har qanday qabul qilingan shovqinni qabul qilishi kerak.
• Elektr toki urishining oldini olish uchun vilkaning keng pichog'ini keng tirqishga moslashtiring, to'liq kiriting.
• Belgilash va reyting plastinkasini apparatning orqa panelida yoki pastki shassisida topish mumkin.
• Yong'in yoki elektr toki urishi xavfini kamaytirish uchun ushbu apparatni yomg'ir yoki namlik ta'siriga qoldirmang. Apparat tomchilab yoki chayqalmasligi kerak va apparatga vazalar kabi suyuqlik bilan to'ldirilgan narsalar qo'yilmasligi kerak.
• Tarmoq vilkasi uzish moslamasi sifatida ishlatiladi va u mo'ljallangan foydalanish paytida osonlik bilan ishlaydigan bo'lib qolishi kerak. Apparatni tarmoqdan butunlay uzish uchun tarmoq vilkasi tarmoq rozetkasidan butunlay uzilishi kerak.
• Batareya quyosh nuri, olov yoki shunga o'xshash haddan tashqari issiqlikka ta'sir qilmasligi kerak.
• Batareya noto'g'ri almashtirilsa, portlash xavfi mavjud. Faqat bir xil yoki ekvivalent turdagi batareya bilan almashtiring.
• Himoya topraklama terminali bo'lgan asbob himoya topraklama ulanishi bo'lgan tarmoq rozetkasiga ulanishi kerak.

AGAR SHUBHANGIZ BO'LSA, MALAKALI ELEKTRCHIGA MUROJAAT QILING.

Ushbu mahsulot EEC DIRECTIVE 2004/108/EC radio shovqin talablariga muvofiq ishlab chiqarilgan.

ISHNI BOSHLASH

QUTIDA NIMA BOR

CI 8-120 bilan birga siz quyidagilarni topasiz

• Ikkita olinadigan tarmoq shnuri
• 4 ta 4 pozitsiyali terminal bloki (SPEAKERS (SPEAKERLAR) uchun)
• 1 ta 2 pozitsiyali terminal bloki (12V TRIGGER uchun)
• O'rnatish vintlari bilan 4 ta oyoq
• Tez sozlash qo'llanmasi

TEZ ISHGA TUSHIRISH

Yangi NAD CI 8-120 ni sozlash bo'yicha asosiy ko'rsatmalar uchun taqdim etilgan CI 8-120 Quick Setup Guide ga murojaat qiling. CI 8-120 ni sozlashda quyidagi muhim eslatmalarga ham rioya qilish kerak.

MUHIM SOZLASH ESLATMALARI

• Sozlash yoki ulanishlarni amalga oshirishdan oldin, CI 8-120 va CI 8-120 ga ulanadigan boshqa qurilmalar uzilgan yoki o'chirilganligiga ishonch hosil qiling.
• Tashqi karnay kabellarini taqdim etilgan SPEAKERS (SPEAKERLAR) terminal blokiga ulang, ulanishlar CI 8-120 ning orqa panelidagi SPEAKERS (SPEAKERLAR) terminal belgilariga mos kelishini ta'minlang.
• Karnay kabellaridan yalang'och sim yoki bo'shashgan tolalari orqa panelga yoki boshqa karnay terminallariga tegmasligi kerak.
• Tashqi karnay kabellarini taqdim etilgan SPEAKER (SPEAKER) terminal bloklariga o'rnatgandan so'ng, simli SPEAKER (SPEAKER) terminal bloklarini CI 8-120 ning tegishli SPEAKERS (1-8) orqa panel terminallariga ulang.
• O'zgaruvchan tok shnurining tegishli uchini CI 8-120 ning o'zgaruvchan tok manbai kirishiga va o'zgaruvchan tok shnurining vilkasini tarmoq rozetkasiga ulang.
• CI 8-120 ni kutish rejimida YOQISH uchun old panel POWER (QUVVAT) tugmasini bosing. Faol kirish signaliga ega bo'lgan liniya kirish kanallarida ularning old panelidagi LED indikatorlari ko'k rangda yonadi.

QADOG'INI SAQLANG

Iltimos, CI 8-120 kelgan qutisini va barcha qadoqlash materiallarini saqlang. Agar siz ko'chib o'tsangiz yoki boshqa yo'l bilan CI 8-120 ni tashishingiz kerak bo'lsa, bu, albatta, buni amalga oshirishning eng xavfsiz usuli hisoblanadi. Biz juda ko'p mukammal komponentlarning to'g'ri yuk tashish kartoni yo'qligi sababli tashishda shikastlanganini ko'rdik, shuning uchun iltimos: O'sha qutini saqlang

BOSHQARUV ELEMENTLARINI IDENTIFIKATSIYALASH

DIQQAT
Iltimos, barcha ulanishlarni amalga oshirishdan oldin CI 8-120 quvvat o'chirilganligiga yoki elektr tarmog'idan uzilganligiga ishonch hosil qiling. Shuningdek, har qanday signal yoki AC quvvat ulanishlarini amalga oshirish yoki uzish vaqtida barcha tegishli komponentlarni o'chirish yoki uzib qo'yish tavsiya etiladi.

QUVVAT TUGMASI

• Barcha sakkizta LINE INPUT LED indikatorlari taxminan 10 soniya davomida qizil rangda yonadi, qisqa vaqt ichida barcha ko'k rangda va keyin faol chiziqli kirish signali bo'lgan LINE INPUT kanallari uchun ko'k rangda yoki faol chiziqli kirish signali bo'lmaganda hech qanday chiroq yo'q (Kutish rejimining LEDidan tashqari). Quvvatni yoqishdagi 10 soniyalik kechikish tizimning quvvat barqarorligi va xavfsizlikni o'z-o'zini tekshirish uchun mo'ljallangan.
• Quvvat tugmasini yana bir marta bosish qurilmani kutish rejimiga qaytaradi. Kutish rejimining LED indikatori ko'kdan sarg'ish rangga o'zgaradi.

ESLATMA:
Qurilma old panelidagi Quvvat tugmasi orqali yoqilishi uchun "Quvvat rejimi" ("Power Mode") ("Sozlamalar" - "Quvvat sozlamalari" - "Quvvat rejimi") ("Settings" - "Power Settings" - "Power Mode") "Quvvat tugmasi" ("Power Button") ga o'rnatilishi kerak.

KUTISH REJIMINING LEDI

• CI 8-120 kutish rejimida bo'lganda, bu indikator sarg'ish rangda yonadi. CI 8-120 kutish rejimidan yoqilganda, bu indikator ko'k rangda yonadi.

KUTISH VA CHIZIQLI KIRISH LED HOLATI INDIKATORLARI

TA'RIF	KUTISH REJIMINING LED HOLATI	CHIZIQLI KIRISH LED 1-8 HOLATI
Ishlash rejimi	Ko'k	Tegishli chiziqli kirish LED indikatori faol chiziqli kirish signali bilan to'liq ko'k rangda yoki faol chiziqli kirish signali bo'lmaganda hech qanday chiroq yo'q.
Kutish rejimi	Sariq	O'chirilgan, chiroq yo'q
Tizimni qayta yuklash	Miltillovchi sarg'ish	O'chirilgan, chiroq yo'q
Haddan tashqari kuchlanish yoki past kuchlanish	Qizil	O'chirilgan, chiroq yo'q
AMP oqim xatosi	Qizil	Tegishli kanal LEDi qizil rangda.
AMP DC xatosi	Qizil	Tegishli kanal LEDi qizil rangda.
Quvvat moduli xatosi	Miltillovchi qizil	O'chirilgan, chiroq yo'q

CHIZIQLI KIRISH (1 – 8) LED INDIKATORLARI

• Faol manba yoki kirish signali bo'lgan LINE INPUT kanallari tegishli old panel LINE INPUT LED indikatorlariga ko'k rangda ega bo'ladi.
• Agar ma'lum bir LINE INPUTga ulangan faol manba yoki kirish signali bo'lmasa, tegishli old panel LINE INPUT LED indikatori yonmaydi.

Agar tanlangan manba GLOBAL A va/yoki GLOBAL B bo'lsa va GLOBAL kirish terminalida faol manba yoki kirish signali bo'lsa, barcha sakkizta LINE INPUT LED indikatorlari bir vaqtning o'zida yonadi.

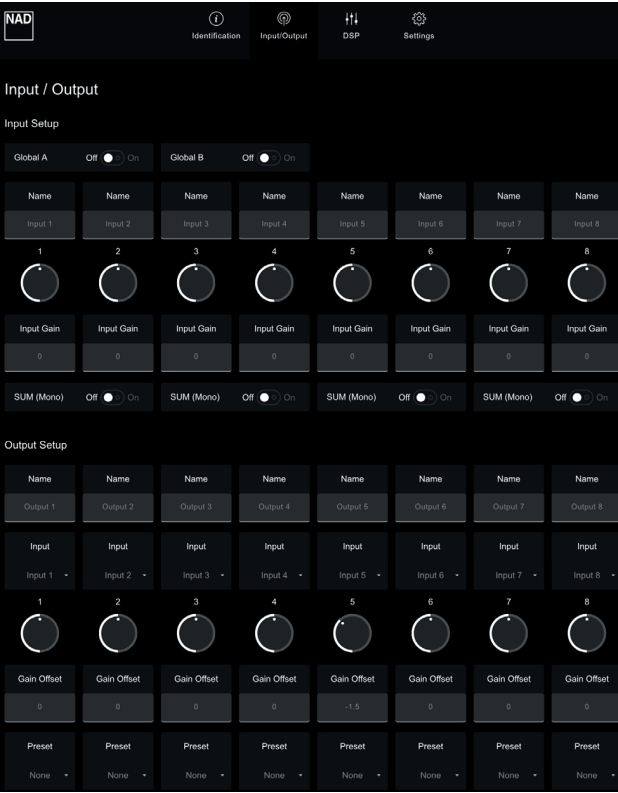

GLOBAL A, GLOBAL B KIRISH/CHIQISH

• Ushbu KIRISH/CHIQISH terminallari faqat GLOBAL sozlamalarga bag'ishlangan.
• CI 8-120 veb-interfeysining KIRISH/CHIQISH menyusi orqali GLOBAL A/GLOBAL B ni sozlang.

GLOBAL A KIRISH, GLOBAL B KIRISH

• GLOBAL A KIRISH va/yoki GLOBAL B KIRISH terminallariga mos keluvchi tashqi qurilmalardan, masalan, oldindan kuchaytirgichlar, protsessorlar yoki boshqa tegishli qurilmalardan Audio Chiqish terminallarini ulash uchun RCA-dan RCAga o'tkazgichlardan foydalaning.
• Agar veb-ga asoslangan CI 8-120 foydalanuvchi interfeysida GLOBAL A va/yoki GLOBAL B yoqilgan bo'lsa, GLOBAL KIRISH terminallariga ulangan manba(lar) barcha boshqa faol chiziqli kirish kanallarini bekor qiluvchi faol kirishga aylanadi.
• GLOBAL A GLOBAL B dan ustun turadi.

GLOBAL A CHIQISH, GLOBAL B CHIQISH

• GLOBAL A va/yoki GLOBAL B CHIQISH terminallarini mos keluvchi tashqi qurilmalarning, masalan, kuchaytirgichlar, qabul qiluvchilar yoki boshqa tegishli qurilmalarning audio KIRISH terminallariga ulash uchun RCA-dan RCAga o'tkazgichlardan foydalaning.
• GLOBAL CHIQISH terminallari chiziqli darajadagi "o'tish" chiqishi hisoblanadi. Tegishli GLOBAL KIRISHdan kirish signalining bir xil darajasi tegishli GLOBAL CHIQISH terminalida mavjud bo'lib, shu bilan bir xil signalni boshqa kuchaytirgichga ulash yoki uzatish imkonini beradi.
• Kutish rejimida GLOBAL A KIRISH va GLOBAL B KIRISH uchun manbalar faol bo'lsa, GLOBAL A CHIQISH va GLOBAL B CHIQISH terminallaridagi chiziqli darajadagi "o'tish" chiqishi mavjud bo'lib qoladi.

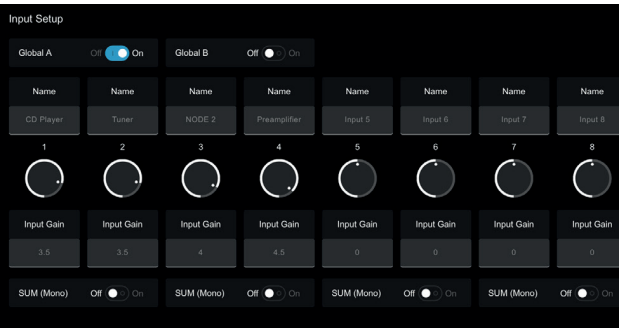

CHIZIQLI KIRISH (1-8)

• CHIZIQLI KIRISH terminallarini mos keluvchi tashqi qurilmalarning, masalan, oldindan kuchaytirgichlar, protsessorlar yoki boshqa tegishli qurilmalarning mos keladigan Audio Chiqish terminallariga ulash uchun RCA-dan RCAga o'tkazgichlardan foydalaning.
• CI 8-120 veb-interfeysining KIRISH/CHIQISH menyusi orqali LINE INPUT 1-8 ni sozlang. Har bir LINE INPUT manbasi ma'lum yoki bir nechta dinamik CHIQISH kanal(lar)iga tayinlanishi mumkin.
• CHIZIQLI KIRISH portlari 1 dan 8 gacha raqamlangan. Faol kirish signali bo'lgan CHIZIQLI KIRISH kanallari tegishli old panel LINE INPUT LED indikatorlariga ega bo'ladi, ular ko'k rangda yonadi. Agar ma'lum bir LINE INPUTga ulangan faol kirish signali bo'lmasa, tegishli old panel LINE INPUT LED indikatori yonmaydi.

DINAMIKLAR (1 - 8)

• Tashqi dinamik kabellarni CI 8-120 DINAMIKLAR terminal belgilariga mos kelishini ta'minlab, taqdim etilgan DINAMIKLAR terminal blokiga ulang.
• Misol uchun, CI 8-120 DINAMIKLAR "1+" terminalini tashqi dinamikingizning mos keluvchi "+" terminaliga va "1-" ni tashqi dinamikingizning "-" terminaliga ulang. Boshqa tashqi dinamiklarni DINAMIKLAR terminallariga "2+" va "2-" dan "8+" va "8-" gacha ulashda bir xil ulanish konfiguratsiyasiga amal qiling.
• Tashqi dinamik kabellarni taqdim etilgan DINAMIK terminal bloklariga o'rnatgandan so'ng, simli DINAMIK terminal bloklarini CI 8-120 ning mos keladigan DINAMIKLAR (1-8) orqa panel terminallariga ulang.

1 VA 2 DINAMIKLAR UCHUN NAMUNAVIY STEREO REJIMIDAGI DINAMIK ULANISH

TASHQI DINAMIK TERMINALI	CI 8-120 DINAMIKLAR TERMINALI
	DINAMIKLAR "1 +"	DINAMIKLAR "1 -"	DINAMIKLAR "2 +"	DINAMIKLAR "2 -"
Tashqi dinamik 1 "+" terminali	✔
Tashqi dinamik 1 "-" terminali		✔
Tashqi dinamik 2 "+" terminali			✔
Tashqi dinamik 2 "-" terminali				✔

• Ko'prik rejimida (Bridge Mode) tashqi yagona dinamikni CI 8-120 DINAMIKLARining "1+" va "2+" deb belgilangan mos keluvchi terminallariga ulang va "1+" tashqi dinamikning "+" terminaliga va "2+" tashqi dinamikning "-" terminaliga ulanganligini ta'minlang (Bu DINAMIKLAR 1 va 2 uchun Ko'prik rejimidagi namunaviy ulanishdir. Xuddi shu Ko'prik rejimidagi ulanish konfiguratsiyasi DINAMIKLAR terminal bloklarining qolgan qismiga ham tegishli).
• Ko'prik rejimida (Bridge Mode) ulanishni veb-ga asoslangan CI 8-120 foydalanuvchi interfeysining KIRISH/CHIQISH menyusi orqali yoqish yoki o'chirish mumkin.

1 VA 2 DINAMIKLAR UCHUN NAMUNAVIY KO'PRIK REJIMIDAGI DINAMIK ULANISH

TASHQI DINAMIK TERMINALI	CI 8-120 DINAMIKLAR TERMINALI
	DINAMIKLAR "1 +"	DINAMIKLAR "1 -"	DINAMIKLAR "2 +"	DINAMIKLAR "2 -"
Yagona tashqi dinamik "+" terminali	✔
Yagona tashqi dinamik "-" terminali			✔

+12V TRIGGER KIRISH; +12V TRIGGER KIRISH – YOQISH/O'CHIRISH

• Ushbu ikki funksiyali kalit +12V TRIGGER KIRISH orqali qo'llaniladigan +12V kirishni sezish va +12V TRIGGER KIRISHni bekor qilish o'rtasida almashinadi.
• YOQISH sozlamasida va +12V TRIGGER KIRISH CI 8-120 +12V DC trigger chiqishi bilan jihozlangan mos keluvchi tashqi qurilmaga ulangan holda, CI 8-120 ni kutish rejimdan ishlash rejimiga va aksincha masofadan turib o'tkazish mumkin. Bu +12V TRIGGER KIRISHda +12V DC ta'minotining mavjudligiga yoki yo'qligiga bog'liq (shuningdek, +12V TRIGGER KIRISH +/- haqidagi bandga qarang).
• +12V TRIGGER KIRISH-YOQISH/O'CHIRISH kaliti YOQISHga o'rnatilgan bo'lsa, CI 8-120 ni kutish rejimdan ishlash rejimiga va aksincha quvvatlantirish mumkin emas. CI 8-120 ni yoqish/o'chirish funksiyasi +12V TRIGGER KIRISH ulangan mos keluvchi tashqi qurilma tomonidan amalga oshiriladi.
• +12V TRIGGER KIRISH - YOQISH/O'CHIRISH kaliti O'CHIRISHga o'rnatilganda, +12V TRIGGER KIRISH o'chirilgan. Bu standart sozlama bo'lib, CI 8-120 ni normal quvvatlantirishga imkon beradi.

+12V TRIGGER KIRISH +/-

• +12V TRIGGER KIRISH +/- terminallarini mos keluvchi tashqi +12V TRIGGER manbasining terminallariga ulash uchun taqdim etilgan 12V TRIGGER terminal blokidan foydalaning. Simli 12V TRIGGER terminal blokini CI 8-120 ning +12V TRIGGER KIRISH +/- orqa panel terminaliga o'rnating.
• +12V TRIGGER KIRISH CI 8-120 ni +12V TRIGGER KIRISH ulangan tashqi boshqaruvchi qurilma tomonidan kutish rejimdan ishlash rejimiga va aksincha masofadan turib o'tkazishga imkon beradi. Tashqi boshqaruvchi qurilma, masalan, mos keluvchi oldindan kuchaytirgichlar, integratsiyalashgan kuchaytirgichlar, qabul qiluvchilar va h.k., ushbu funksiyadan foydalanish uchun +12V trigger chiqishi bilan jihozlangan bo'lishi kerak.
• Shuningdek, "12V TRIGGER- YOQISH/O'CHIRISH" haqidagi bandga qarang.

LAN

• Simli ulanishni o'rnatish uchun LAN ulanishi sozlanishi kerak. Keng polosali internet ulanishi bilan simli Ethernet keng polosali routerini o'rnating. Ulanishni yakunlash uchun sizning routeringiz yoki uy tarmog'ingizda o'rnatilgan DHCP serveri bo'lishi kerak.
• Standart to'g'ridan-to'g'ri Ethernet kabelidan (ta'minlanmagan) foydalanib, Ethernet kabelining bir uchini simli Ethernet keng polosali routeringizning LAN portiga, ikkinchi uchini esa CI 8-120 ning LAN portiga ulang.

ESLATMALAR:

• NAD sizning keng polosali internet ulanishingiz yoki boshqa ulangan uskunalaringiz bilan bog'liq aloqa xatolari yoki nosozliklar tufayli CI 8-120 va/yoki internet ulanishining har qanday nosozligi uchun javobgar emas. Yordam uchun Internet-provayderingizga (ISP) yoki boshqa uskunangizning xizmat ko'rsatish byurosiga murojaat qiling.
• Internetga ulanish bilan bog'liq siyosatlar, to'lovlar, kontent cheklovlari, xizmat cheklovlari, o'tkazish qobiliyati, ta'mirlash va boshqa tegishli masalalar uchun Internet-provayderingizga murojaat qiling.

QAYTA O'RNATISH

• CI 8-120 ni zavod sozlamalariga qo'lda qaytarish uchun QAYTA O'RNATISH tugmasidan foydalaning.
• Ishlash rejimida bo'lgan holda, Kutish rejimining LEDi doimiy ravishda sarg'ish rangda miltillaguncha QAYTA O'RNATISH tugmasini bosib turing. QAYTA O'RNATISH tugmasini qo'yib yuboring. Doimiy ravishda miltillovchi sarg'ish Kutish rejimining LEDi to'xtaganda va qurilma kutish rejimiga o'tganda zavod sozlamalariga qaytarish yakunlanadi.

SAQLAGICH USHLAGICHI

• Saqlagichni almashtirish zarur bo'lgan holatda, AC quvvat simini elektr tarmog'idan uzing. Keyin, kuchaytirgichdan barcha ulanishlarni olib tashlang. Saqlagich ushlagichining yuqori qismida joylashgan uyasi orqali saqlagich ushlagichini ochish uchun tekis boshli tornavida yoki shunga o'xshash narsadan foydalaning. Tornavida joyida bo'lganda, uni saqlagich ushlagichini ochish va ochish uchun tashqariga suring.
• Saqlagichni faqat bir xil turdagi, o'lchamdagi va spetsifikatsiyadagi – T10AL 250V bilan almashtiring.

Boshqa turdagi, reyting yoki qiymatga ega bo'lgan har qanday o'rnini bosuvchi saqlagichdan foydalanmang. Ushbu ehtiyot choralariga rioya qilmaslik kuchaytirgich zanjirlariga zarar etkazishi va yong'in xavfini keltirib chiqarishi va/yoki kuchaytirgichga o'rnatilgan xavfsizlikni bekor qilishi va kafolatni bekor qilishi mumkin.

AC TARMOQ KIRISHI

• CI 8-120 ikkita alohida AC quvvat simlari bilan ta'minlanadi. Hududingiz uchun mos bo'lgan AC quvvat simini tanlang.
• AC quvvat simi vilkasini elektr tarmog'iga ulashdan oldin, u avval CI 8-120 ning AC Tarmoq kirish rozetkasiga mahkam ulanganligiga ishonch hosil qiling.
• CI 8-120 ning AC Tarmoq kirish rozetkasidan AC quvvat vilkasining boshqa uchini uzishdan oldin, har doim avval AC quvvat vilkasini elektr tarmog'idan uzing.

OPERATSIYA

FOYDALANUVCHI INTERFEYSI

CI 8-120 ga veb-ga asoslangan foydalanuvchi interfeysi orqali kirish, sozlash va boshqarish mumkin. NETWORK SETUP CONNECTION (Tarmoqni sozlash ulanishi) bo'yicha QO'LLANMA ga rioya qilib, CI 8-120 ga kirishni boshlang.

TARMOQNI SOZLASH ULANISHI BO'YICHA QO'LLANMA

Ushbu qo'llanma shaxsiy kompyuter, MAC yoki smartfon boshqaruv qurilmalariga tegishli. Qo'llanmalarni boshqaruv qurilmangizga moslashtiring.

1. CI 8-120 ning LAN portini simli tarmog'ingizga yoki routerga ulash uchun Ethernet kabelidan (ta'minlanmagan) foydalaning.

• Simli ulanish o'rnatilishi uchun Ethernet-ni qo'llab-quvvatlaydigan keng polosali router o'rnatilgan va mavjud bo'lishi kerak.
• CI 8-120 va boshqaruv qurilmasi (kompyuter, Mac yoki smartfon qurilmasi) bir xil tarmoqqa ulanganligiga ishonch hosil qiling.
• Orqa panel LAN porti ostida ro'yxatga olingan MAC ID-sini yozib oling, chunki bu ma'lumot CI 8-120 ni tarmog'ingizdan aniqlashda kerak bo'ladi.

2. CI 8-120 ni yoqing. CI 8-120 kutish rejimida tarmoq bilan aloqa qilmaydi.
3. CI 8-120 ning Tarmoq ID-sini topish uchun har qanday tarmoq IP skaneridan foydalaning (mahsulot nomi (NAD CI 8-120 DSP) sifatida ro'yxatga olingan, undan so'ng MAC (Mashinaga kirishni boshqarish) manzilidagi oxirgi olti raqam (misol: NAD CI 8-120 DSP_123456). Shuningdek, tarmoq tomonidan tayinlangan tegishli IP manzilini ham qayd eting.

Agar tarmoq IP skaneringiz CI 8-120 Tarmoq ID nomenklaturasini yuqorida tavsiflanganidek aniq ko'rsatmasa, buning o'rniga aniqlangan qurilmalar orasidan "NAD" mahsulot brendini toping va tanlang.

4. CI 8-120 ning Foydalanuvchi interfeysiga (UI) kirish uchun boshqaruv qurilmangizning veb-brauzeriga IP manzilini kiriting.
5. Foydalanuvchi interfeysi orqali CI 8-120 ning Identifikatsiya, Kirish/Chiqish, DSP va Sozlamalar parametrlarini sozlang.

FIRMWARE-NI YAXSHILASH TARTIBI

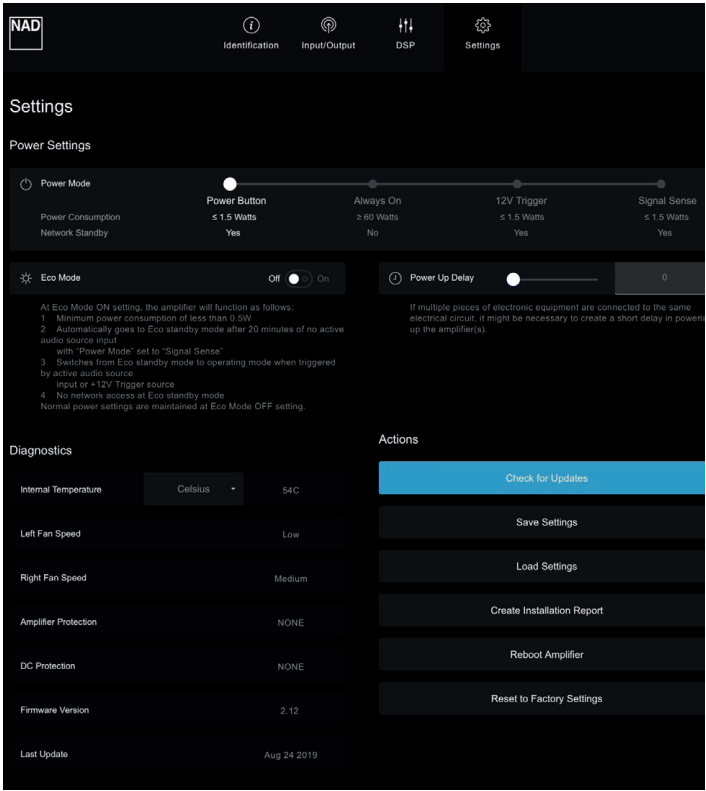

1. CI 8-120 ning Foydalanuvchi interfeysiga kirgandan so'ng, "Sozlamalar" yorlig'idan "Yangilanishlarni tekshirish" ni tanlash orqali darhol har qanday firmware yangilanishini tekshiring.
2. Yangilash jarayonini yakunlash uchun firmware-ni yangilash bo'yicha ko'rsatmalarga amal qiling.

ASOSIY MENYU VARIANTLARI

CI 8-120 Foydalanuvchi interfeysi to'rtta asosiy menyu variantidan iborat, ya'ni IDENTIFIKATSIYA, KIRISH/CHIQISH, DSP va SOZLAMALAR.

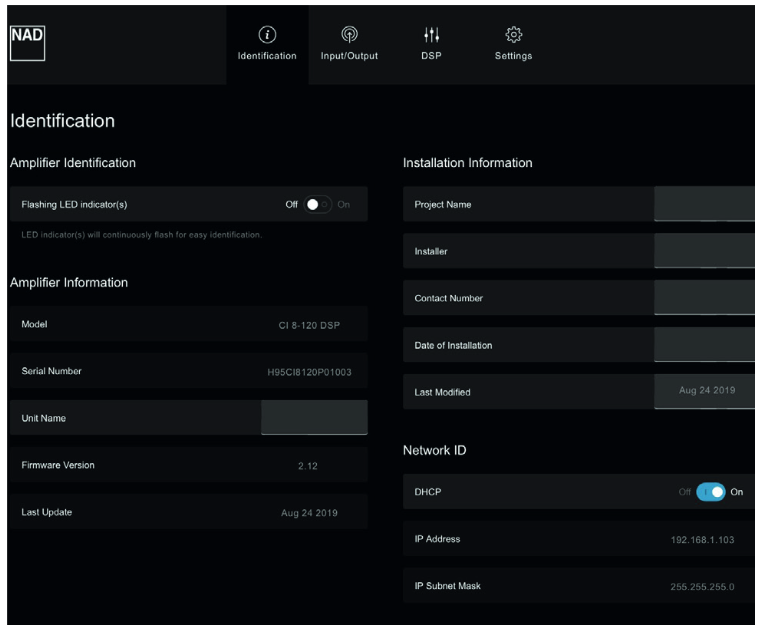

IDENTIFIKATSIYA

KUCHAYTIRGICHNI IDENTIFIKATSIYA QILISH Miltillovchi LED indikatori(lari)

• Yoqilgan: Butun old panel LINE INPUT LED indikatorlari doimiy ravishda miltillaydi. Bu, ayniqsa, CI 8-120 ni boshqa qurilmalar orasida tokchaga taxlangan bo'lsa, uni aniqlashda foydalidir.
• O'chirilgan: Miltillovchi LINE INPUT LED indikatorlari maqsadga muvofiq ishlaydi - faol manba yoki kirish signallari bilan alohida yoki butunlay yoritiladi yoki faol manba yoki kirish signallarisiz yonmaydi.

KUCHAYTIRGICH HAQIDA MA'LUMOT

CI 8-120 haqidagi quyidagi ma'lumotlar avtomatik ravishda yaratiladi va ko'rsatiladi.

• Model
• Seriya raqami
• Joriy Firmware versiyasi tafsilotlari
• Firmware oxirgi marta yangilangan sana.

Yana bir element - "Unit Name" (Qurilma nomi). CI 8-120 ni aniqlaydigan kerakli nomni "Unit Name" (Qurilma nomi) yorlig'iga kiriting yoki yozing.

O'RNATISH HAQIDA MA'LUMOT

Quyidagi elementlarning O'rnatish tafsilotlarini kiriting yoki yozing

• O'rnatish ishining loyiha nomi
• O'rnatuvchining ismi
• O'rnatuvchining aloqa raqami
• O'rnatish tugallangan sana.

TARMOQ ID DHCP

DHCP sozlamasi IP manzilini taqsimlashni boshqaradi.

• DHCP Yoqilgan: Joriy IP manzili ko'rsatiladi. Routeringiz IP manzilni dinamik ravishda tayinlaydi, lekin CI 8-120 har yoqilganda o'zgarishi mumkin.
• DHCP O'chirilgan: Statik IP manzilni qo'lda tayinlash mumkin. Routeringiz doirasida ishlatilmayotgan IP manzilni aniqlash uchun tarmoqni skanerlashni amalga oshiring. To'g'ri IP manzil kiritilganligiga ishonch hosil qiling; aks holda CI 8-120 ga kirish imkonsiz bo'lib qoladi. CI 8-120 ning IP sozlamalariga o'zgartirish kiritishdan oldin tarmoqni sozlashni to'liq tushunishingiz tavsiya etiladi.

IP MANZIL

• DHCP sozlamasiga (Yoqilgan/O'chirilgan) qarab, IP manzil routeringiz tomonidan dinamik ravishda tayinlangan yoki siz qo'lda kiritgan statik IP manzilidan asoslangan holda ko'rsatiladi.

IP SUBNET MASKASI

• Murakkab tarmoq funksiyasi yaxshiroq o'zgarishsiz qoldiriladi. Ushbu sohada faqat tajribali tarmoq administratorlari o'zgartirishlar kiritishi tavsiya etiladi.

KIRISH/CHIQISH

KIRISHNI SOZLASH

GLOBAL A, GLOBAL B – YOQISH/O'CHIRISH

• Agar GLOBAL A va/yoki GLOBAL B YOQILGAN bo'lsa, GLOBAL IN terminallariga ulangan manba(lar) boshqa barcha faol liniya kirish kanallarini mag'lub etib, faol kirishga aylanadi.
• GLOBAL B YOQILGAN va GLOBAL A O'CHIQ sozlamada bo'lsa, GLOBAL B kirishi boshqa barcha faol liniya kirish kanallarini mag'lub etib, faol kirishga aylanadi. Biroq, agar GLOBAL A YOQILGAN bo'lsa va GLOBAL B ham YOQILGAN sozlamada bo'lsa, GLOBAL A kirishi barcha boshqa faol kirish kanallari ustidan faol kirishga aylanadi. GLOBAL A GLOBAL B dan ustun turadi.

NOMI

• Sakkizta LINE INPUT kanalining zavod standart nomlari Kirish 1 dan Kirish 8 gacha. Har bir LINE INPUT kanalini to'g'ridan-to'g'ri maxsus LINE INPUT ustiga yozish orqali qayta nomlash mumkin. Misol uchun, "Kirish 1" ustiga kerakli nomni yoki "CD Player" kabi yorliqni yozing.
• Sakkizta INPUT kanali orqa panelning LINE INPUT portlariga ulangan sakkizta individual kirish manbalariga mos keladi.

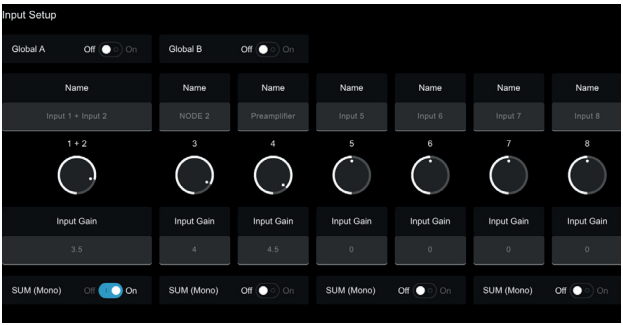

KIRISH KUCHAYTIRISHI

• Kuchaytirishni sozlash barcha kirish manbalarining bir xil darajada ijro etilishiga imkon beradi, shuning uchun har safar yangi kirish manbasi tanlanganda darajani sozlashga hojat yo'q. Kirish manbalarini tekislash qobiliyati kirish manbalari o'rtasida almashinayotganda har qanday silkinish o'tishlarini ham yo'q qiladi. Odatda yumshoqroq kirish manbalarini balandroq qilishdan ko'ra, eng baland kirish manbasining darajasini pasaytirish afzalroqdir.
• INPUT GAIN tugmasi belgisining ko'rsatkichini ushlang va 0,5 dB qadamlarda ± 6 dB diapazonida kuchaytirish darajasini sozlash uchun aylantiring. Sozlangan kirish kuchaytirish darajasining tegishli raqamli qiymati tugma belgisi ostida aks etadi. INPUT GAIN tugmasi belgisi ostidagi bo'limda to'g'ridan-to'g'ri kerakli kirish kuchaytirish qiymatini ham yozishingiz mumkin.

SUM (MONO)

• Ikki qo'shni liniya kirish manbasi mono signal chiqishini ta'minlash uchun yig'iladi. Ikki qo'shni liniya kirish manbasini birlashtirish uchun SUM (Mono) ni "Yoqish" ga yoki stereo kirish manbalarini saqlab qolish uchun "O'chirish" ga o'rnating.

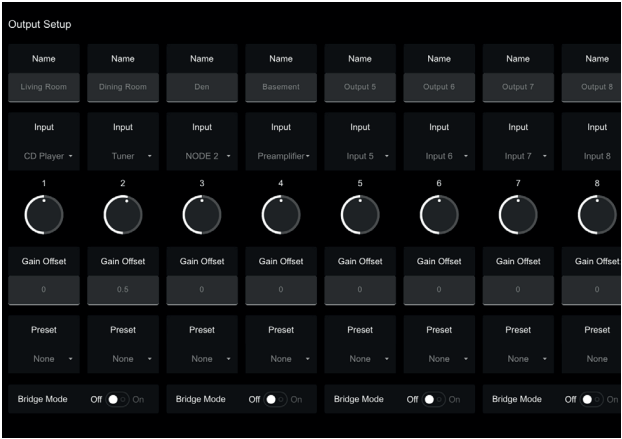

CHIQISHNI SOZLASH

NOMI

• Sakkizta OUTPUT kanalining zavod standart nomlari Chiqish 1 dan Chiqish 8 gacha. Har bir OUTPUT kanalini to'g'ridan-to'g'ri maxsus OUTPUT ustiga yozish orqali qayta nomlash mumkin. Misol uchun, "OUTPUT 1" ustiga kerakli nomni yoki "Living Room" kabi yorliqni yozing.
• Sakkizta OUTPUT kanali mos ravishda SPEAKERS 1 dan 8 gacha bo'lganlarga mos keladi.

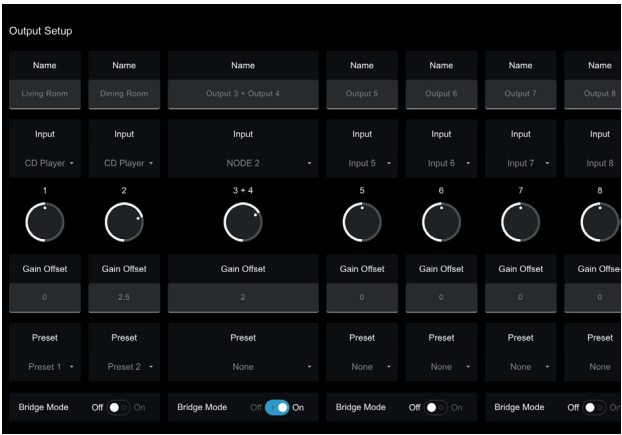

KIRISH

• Har bir OUTPUT kanaliga har qanday INPUT kanalini tayinlash mumkin. Ochiladigan yorliqdan afzal qilingan liniya INPUT raqamini tanlash orqali muayyan OUTPUT kanaliga manba INPUT tayinlang.


KUCHAYTIRISH OFFSETI

• Kuchaytirish offseti chiqish kanali darajalarini mustaqil ravishda sozlashga imkon beradi.
• GAIN OFFSET tugmasi belgisining ko'rsatkichini ushlang va 0,5 dB qadamlarda ± 6 dB diapazonida kuchaytirish darajasini sozlash uchun aylantiring. Sozlangan kuchaytirish offset darajasining tegishli raqamli qiymati tugma belgisi ostida aks etadi. GAIN OFFSET tugmasi belgisi ostidagi bo'limda to'g'ridan-to'g'ri kerakli kuchaytirish offset qiymatini ham yozishingiz mumkin.

PRESET

• Muayyan chiqish kanali uchun DSP Preset raqamini belgilang. Siz ajratgan DSP Preset raqami ilgari sozlanib va saqlanganligiga ishonch hosil qiling.

KO'PRIK REJIMIDA

• "Bridge Mode" (Ko'prik rejimi) ni "Yoqish" ga o'rnatish orqali ikkala qo'shni chiqish kanalini Mono chiqishga birlashtiring. Stereo chiqishni saqlab qolish uchun "Bridge Mode" (Ko'prik rejimi) ni "O'chirish" ga o'rnating.
• Qo'shimcha ma'lumot va Ko'prik rejimi haqidagi ko'rsatmalar uchun "SPEAKERS (1 - 8)" (Dinamiklar (1 - 8)) haqidagi bandga ham qarang.

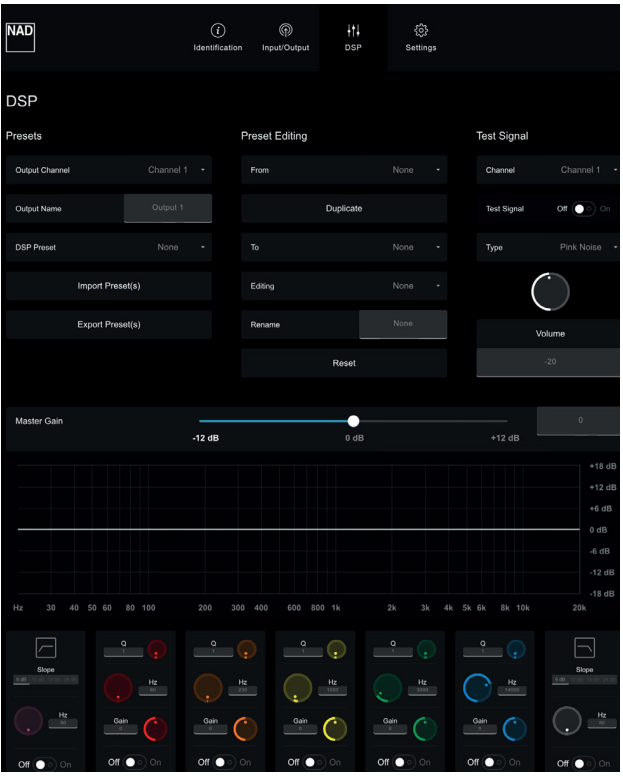

DSP

PRESETLAR

CHIQISH KANALI/CHIQISH NOMI/DSP PRESETI

• Chiqish kanali, Chiqish nomi va DSP Preseti - bu DSP menyusining PRESETS (PRESETLAR) bo'limida yoki INPUT/OUTPUT menyusining OUTPUT SETUP (CHIQISHNI SOZLASH) bo'limida o'zgartirilishi mumkin bo'lgan kombinatsiya sozlamalari.
• Chiqish kanaliga yoki standart nom bo'lishi mumkin bo'lgan yoki kerakli Chiqish nomini yozish orqali Chiqish nomini tayinlang. Muayyan chiqish kanali uchun DSP Preset raqamini belgilang. Siz ajratgan DSP Preset raqami ilgari sozlanib va saqlanganligiga ishonch hosil qiling.
• DSP menyusining PRESETS (PRESETLAR) bo'limida Chiqish kanali, Chiqish nomi va DSP Preset sozlamalarida har qanday o'zgarishlar INPUT/OUTPUT menyusining OUTPUT SETUP (CHIQISHNI SOZLASH) bo'limida ham aks etadi va aksincha.

PRESET(LAR)NI SAQLASH

1. Kerakli Slope (Nishablik), Q, Frequency (Chastota) va Gain (Kuchaytirish) sozlamalarini sozlang, o'rnating va saqlang.
2. "Save Preset(s)" (Preset(lar)ni saqlash) ni tanlang. Joriy Preset sozlamalari qaysi Preset raqamiga (Preset 1 dan Preset 9 gacha yoki Barcha Preset) saqlanishini tanlang.
3. Veb-brauzeringizga qarab, Preset sozlamalari Yuklamalar jildida saqlanadi yoki sizning xohishingizga ko'ra katalogga saqlash taklif qilinishi mumkin. Preset fayl nomini va joylashuvini eslab qoling.
4. Agar siz turli xil Preset sozlamalarini o'rnatmoqchi, ajratmoqchi va saqlamoqchi bo'lsangiz, yuqoridagi jarayonni takrorlang (9 tagacha Preset sozlamalari).

PRESET(LAR)NI YUKLASH

1. "Load Preset(s)" (Preset(lar)ni yuklash) ni tanlang. Preset faylining joylashuvi/katalogidan yuklamoqchi bo'lgan Preset raqamini toping va tanlang.
2. Tanlangan Preset raqamining tegishli Slope (Nishablik), Q, Frequency (Chastota) va Gain (Kuchaytirish) sozlamalari Preset faylini tanlashda chaqirib olinadi va yuklanadi. Ushbu sozlamalar chastota javobi grafigida aks etadi.
3. Barcha 8 ta chiqish kanaliga turli xil Preset sozlamalarini (9 tagacha Preset sozlamalari) yuklamoqchi va ajratmoqchi bo'lsangiz, yuqoridagi jarayonni takrorlang.

PRESETNI TAHRIRLASH

DUBLIKAT/DAN/GA

• Boshqa Preset raqamiga nusxa ko'chiradigan Preset raqamini DAN ochiladigan yorlig'idan tanlang. Misol uchun, DAN ochiladigan yorlig'idan "Preset 1" ni tanlang, so'ngra GA ochiladigan yorlig'idan "Preset 2" ni tanlang. Shundan so'ng, Preset 1 sozlamalarini Preset 2 ga ko'chirishni yakunlash uchun "DUBLIKAT" ni tanlang. Joriy Preset 2 sozlamalari (agar mavjud bo'lsa) Preset 1 sozlamalari bilan almashtiriladi.

TAHRIRLASH

• Slope (Nishablik), Q, Frequency (Chastota) va Gain (Kuchaytirish) sozlamalarini o'rnatish va muayyan Presetga tayinlash/saqlash uchun foydalaning. Yuqoridagi SAVE PRESET(S) (PRESET(LAR)NI SAQLASH) ga ham qarang.

QAYTA NOMLASh

• EDITING (TAHRIRLASH) ochiladigan yorlig'idan qayta nomlamoqchi bo'lgan Preset raqamini tanlang. Preset raqamini tanlagandan so'ng, RENAME (QAYTA NOMLASh) bo'limiga Preset raqamiga qo'ng'iroq qilmoqchi bo'lgan Preset nomini yozing va ENTER tugmasini bosing.

QAYTA O'RNATISh

• RESET (QAYTA O'RNATISh) ni tanlash joriy Preset raqamini standart sozlamalarga tiklaydi.

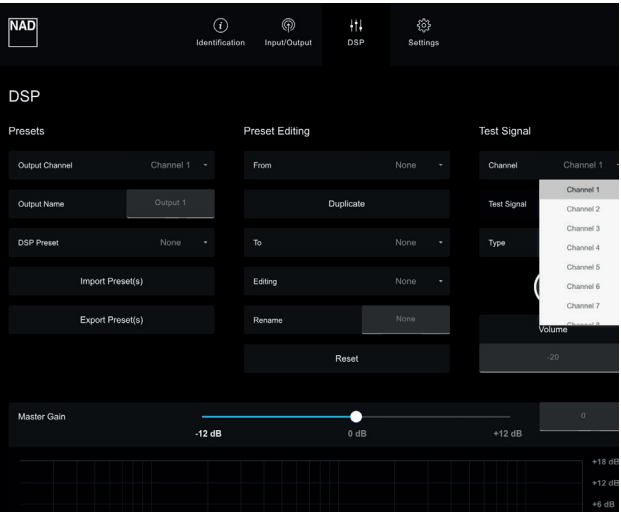

TEST SIGNAL (TEST SIGNAL)

Sinov signali barcha kanallar orqali namunalanadi yoki yuklanadi. Bu har bir kanalning audio darajasini tekshirish yoki kanallar o'rtasida audio darajalarini solishtirish/muvozanatlash uchun foydalidir.

KANAL

• Ochiladigan yorliqdan sinov signali yuklanadigan kanalni tanlang. Sinov signalini 1-kanaldan 8-kanalga tayinlash mumkin yoki bir vaqtning o'zida sakkizta kanalga bir xil sinov signalini yuklash uchun HAMMASINI tanlang.

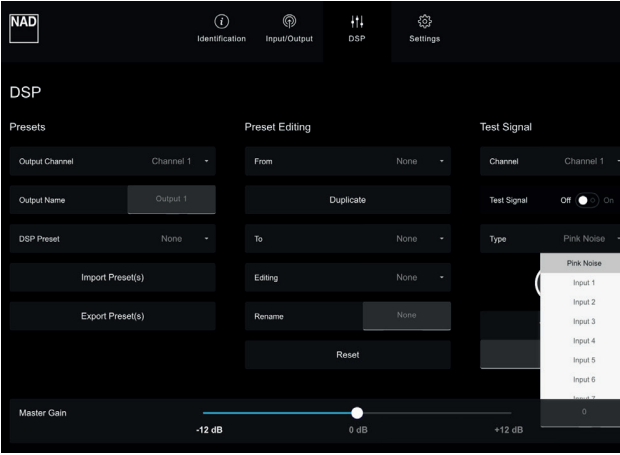

TEST SIGNAL (TEST SIGNAL)

• Tanlangan kanal uchun sinov signalini faollashtirish uchun ON (YOQISH) ni tanlang. OFF (O'CHIRISH) ni tanlash orqali sinov signalini o'chiring.


TURI

• Sinov signali pushti shovqin generatori yoki har qanday kirish kanallaridan olingan haqiqiy kirish signali bo'lishi mumkin. Muayyan kanal yoki HAMMA kanallar uchun sinov signali sifatida xizmat qilish uchun ochiladigan yorliqdan Pink Noise (Pushti shovqin) yoki Input 1 (1-kirish) dan Input 8 (8-kirish) gacha tanlang.
• Pushti shovqin audio va ekvalayzer darajalarini sozlashda foydalidir.

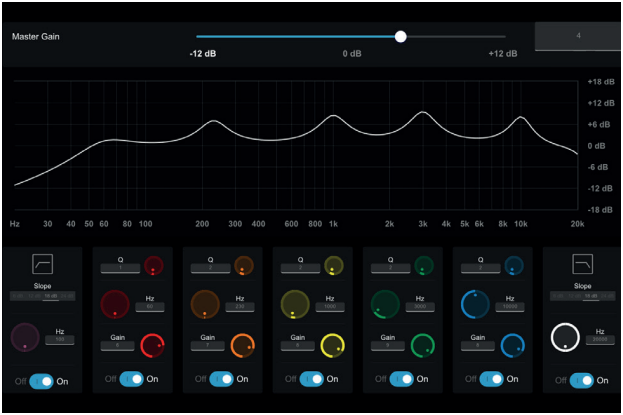

VOLUME (OVZ)

• VOLUME (OVZ) tugmasi belgisining ko'rsatkichini ushlang va sinov signali audio darajasini sozlash uchun aylantiring. Sozlangan sinov signali audio darajasining mos keladigan son qiymati tugma belgisi ostida aks etadi.

  Chastotaga javob berish grafigi (har bir parametrni ON (YOQISH) qilganingizda javobni ko'rsatish uchun faqat namuna)

MASTER GAIN (MASTER KUCHAYTIRISH)

• Master Gain (Master kuchaytirish) darajasini sozlash barcha chiqish kanallariga bir vaqtning o'zida ta'sir qiladi. ±12 dB diapazonida Master Gain (Master kuchaytirish) darajasini o'rnatish uchun slayder belgisini torting. Sozlangan Master Gain (Master kuchaytirish) darajasining mos keladigan son qiymati slayder belgisining yonida aks etadi. Shuningdek, slayder belgisining yonidagi bo'limda to'g'ridan-to'g'ri kerakli Master Gain (Master kuchaytirish) darajasini yozishingiz mumkin.

SLOPE (QIYALIK)

• Slope (Qiyalik) filtr tomonidan kesish chastotasi o'tib ketgandan so'ng chastotalar qanchalik keskin susaytirilishini bildiradi. Slope (Qiyalik) oktava uchun detsibellarda (dB/oktava) miqdoriy jihatdan baholanadi. Tanlanadigan filtr (pasayish) qiyalikining mavjud qiymatlari oktave uchun -6dB, -12dB, -18dB va -24dB.

FREQ (HZ) (CHASTOTA (HZ))

• Filtr yoqiladigan chastota darajasini o'rnatish uchun "Hz" tugmasi belgisining ko'rsatkichini ushlang va aylantiring. Mavjud chastota diapazoni 20 Hz dan 20 kHz gacha. Sozlangan chastota darajasining mos keladigan son qiymati "Hz" tugmasi belgisining yonida aks etadi. Shuningdek, "Hz" tugmasi belgisining yonidagi bo'limda to'g'ridan-to'g'ri kerakli chastota darajasini yozishingiz mumkin.

Q

• "Q" sozlamasi o'tkazish qobiliyati chuqurligini qanday sozlash mumkinligini bildiradi. "Q" darajasi 0,1 dan 24 gacha. O'tkazish qobiliyati past Q darajasida kengroq va yuqori Q darajasida torroq bo'ladi.

GAIN (KUCHAYTIRISH)

• Tanlangan chastotani oshirish yoki kamaytirish mumkin bo'lgan dB darajasini o'rnatish uchun "Gain" (Kuchaytirish) tugmasi belgisining ko'rsatkichini ushlang va aylantiring. Gain (Kuchaytirish) darajasini ±12 dB qilib o'rnatish mumkin. Sozlangan dB darajasining mos keladigan son qiymati tugma belgisining yonida aks etadi. Shuningdek, "Gain" (Kuchaytirish) tugmasi belgisining yonidagi bo'limda to'g'ridan-to'g'ri kerakli dB darajasini yozishingiz mumkin.

OFF/ON (O'CHIQ/YOQIQ)

• Tegishli bo'limlar ostida "On" (Yoqish) yoki "Off" (O'chirish) ni tanlash orqali Slope (Qiyalik), Q, Hz va Gain (Kuchaytirish) sozlamalarini yoqing (On) yoki o'chiring (Off).

SETTINGS (SOZLAMALAR)

POWER SETTINGS (QUVVAT SOZLAMALARI)

POWER MODE (QUVVAT REJIMI)

CI 8-120 ni yoqishning to'rtta usuli mavjud. Slayder belgisini quyidagi quvvat sozlamalari usullaridan biriga torting.

1. Power Button (Quvvat tugmasi)
2. Always On (Doim yoqilgan)
3. 12V Trigger (12V Trigger)
4. Signal Sense (Signalni sezish)

POWER BUTTON (QUVVAT TUGMASI)

• Bu standart sozlama. CI 8-120 old panel POWER (QUVVAT) tugmasini bosish orqali yoqiladi va o'chiriladi.
• CI 8-120 ning quvvat sarfi tarmoq kutish rejimida bo'lganida 1 Vt dan kamroqni tashkil qiladi.

ESLATMA:
Tarmoq kutish rejimi tarmoq ulanishini kutish rejimida tizimning ishlash darajasi pasaytirilgan holda saqlaydi.

ALWAYS ON (DOIM YOQILGAN)

• CI 8-120 har doim yoqiladi va ishlash rejimida bo'ladi. Qurilmani faqat Power Button (Quvvat tugmasi) usuliga o'tish yoki AC quvvat simini asosiy quvvat manbaidan uzish orqali normal tarzda o'chirish mumkin.
• Qurilma yoqilgan holda qolganda quvvat sarfi 80 Vt dan ko'proqni tashkil qiladi.

12V TRIGGER (12V TRIGGER)

• CI 8-120 ni yoqish/o'chirish funksiyasi +12V TRIGGER IN da +12V DC ta'minotining mavjudligi yoki yo'qligiga bog'liq (shuningdek, +12V TRIGGER IN haqidagi bandga qarang).
• 12V TRIGGER quvvat rejimi to'g'ri ishlashi uchun orqa panelda 12V TRIGGER ON/OFF (12V TRIGGER YOQISH/O'CHIRISH) tugmasi ON (YOQISH) holatiga o'rnatilganligiga ishonch hosil qiling.
• CI 8-120 ni +12V TRIGGER IN -/+ terminallari ulangan mos keladigan tashqi qurilma orqali masofadan turib kutish rejimdan ishlash rejimiga va aksincha o'tkazish mumkin.
• 12V TRIGGER IN da +12V DC ta'minoti bo'lmaganda CI 8-120 ning quvvat sarfi 1 Vt dan kamroqni tashkil qiladi.

SIGNAL SENSE (SIGNALNI SEZISH)

• Signalni sezish funksiyasi faol manba kirishi bilan ishga tushirilganda CI 8-120 ga kutish rejimdan uyg'onish imkonini beradi.
• CI 8-120 qurilmani ishlash rejimiga faollashtirgan kirish manbaiga yoqiladi.
• CI 8-120 ning quvvat sarfi tarmoq kutish rejimida bo'lganida 1 Vt dan kamroqni tashkil qiladi.

ECO MODE (ECO REJIM)

Eco Mode ON (Eco rejim YOQILGAN) sozlamasida kuchaytirgich quyidagicha ishlaydi

• Minimal quvvat sarfi 0,5 Vt dan kam.
• Faol kirish signali bo'lmaganidan keyin 20 daqiqadan so'ng avtomatik ravishda Eco kutish rejimiga o'tadi.
• Signal Sense (Signalni sezish) quvvat rejimida qurilma faol kirish signali bilan ishga tushirilganda Eco Standby (Eco kutish) rejimdan ishlash rejimiga o'tadi.
• 12V Trigger (12V Trigger) quvvat rejimida qurilma +12V Trigger (12V Trigger) manbasi bilan ishga tushirilganda Eco Standby (Eco kutish) rejimdan ishlash rejimiga o'tadi.
• Eco kutish rejimida tarmoqqa ulanish yo'q.

Normal quvvat sozlamalari Eco Mode OFF (Eco rejim O'CHIRILGAN) sozlamasida saqlanadi.

POWER UP DELAY (YOQISH KECHIKISHI)

• CI 8-120 ni yoqish 12 soniyagacha kechiktirilishi mumkin. Slayder belgisini kerakli vaqt kechikishi sozlamasiga (0 dan 12 soniyagacha) torting.
• CI 8-120 ni, ayniqsa, bir xil elektr zanjiriga ulangan bir nechta elektron uskunalardan biri bo'lsa, yoqishni kechiktirish uchun POWER UP DELAY (YOQISH KECHIKISHI) dan foydalanishingiz mumkin.

STANDBY MODES (KUTISH REJIMLARI)

STANDBY MODE (KUTISH REJIMI)	CONDITION (HOLAT)	RESULT (NATIJA)
Standby Mode 1 (Kutish rejimi 1) (Power Button (Quvvat tugmasi))	Method A (A usul)
	ECO mode: ON (ECO rejim: YOQILGAN) Power mode: Switch from other Power Mode (Always ON, 12V Trigger, Signal Sense) to Power Button (Quvvat rejimi: Boshqa Quvvat rejimdan (Doim YOQILGAN, 12V Trigger, Signalni sezish) Quvvat tugmasiga o'tish)	Unit will immediately go to standby mode after the switch to Power Button mode. (Quvvat tugmasi rejimiga o'tgandan so'ng qurilma darhol kutish rejimiga o'tadi.)
	Method B (B usul)
	ECO mode: ON (ECO rejim: YOQILGAN) Power mode: Currently at Power Button and unit at operating mode (Quvvat rejimi: Hozirda Quvvat tugmasida va qurilma ishlash rejimida)	Unit will immediately go to standby mode when front panel Standby button is pressed. (Old panel Kutish tugmasi bosilganda qurilma darhol kutish rejimiga o'tadi.)
Standby Mode 2 (Kutish rejimi 2) (12V Trigger (12V Trigger))	Method A (A usul)
	ECO mode: ON (ECO rejim: YOQILGAN) Rear panel 12V TRIGGER switch: ON (Orqa panel 12V TRIGGER tugmasi: YOQILGAN) Power mode: Switch from other Power Mode (Power Button, Always ON, Signal Sense) to 12V Trigger (Quvvat rejimi: Boshqa Quvvat rejimdan (Quvvat tugmasi, Doim YOQILGAN, Signalni sezish) 12V Triggerga o'tish)	Unit will immediately go to standby mode after the switch to 12V Trigger mode. (12V Trigger rejimiga o'tgandan so'ng qurilma darhol kutish rejimiga o'tadi.)
	Method B (B usul)
	ECO mode: ON (ECO rejim: YOQILGAN) Rear panel 12V TRIGGER switch: ON (Orqa panel 12V TRIGGER tugmasi: YOQILGAN) Power mode: Currently at 12V Trigger and unit at operating mode (Quvvat rejimi: Hozirda 12V Triggerda va qurilma ishlash rejimida)	Unit will immediately go to standby mode when 12V TRIGGER source is turned off. (12V TRIGGER manbasi o'chirilganda qurilma darhol kutish rejimiga o'tadi.)
Standby Mode 3 (Kutish rejimi 3) (Signal Sense (Signalni sezish))	Method A (A usul)
	ECO mode: ON (ECO rejim: YOQILGAN) All Sources are powered down or no signal output (Barcha manbalar o'chirilgan yoki signal chiqishi yo'q) Power mode: Switch from other Power Mode (Power Button, Always ON, 12V Trigger) to Signal Sense (Quvvat rejimi: Boshqa Quvvat rejimdan (Quvvat tugmasi, Doim YOQILGAN, 12V Trigger) Signalni sezishga o'tish)	Unit will immediately go to standby mode after the switch to Signal Sense mode. (Signalni sezish rejimiga o'tgandan so'ng qurilma darhol kutish rejimiga o'tadi.)
	Method B (B usul)
	ECO mode: ON (ECO rejim: YOQILGAN) All Sources are powered down or no signal output (Barcha manbalar o'chirilgan yoki signal chiqishi yo'q) Power mode: Currently at Signal Sense and unit at operating mode (Quvvat rejimi: Hozirda Signalni sezishda va qurilma ishlash rejimida)	Unit will go to network standby mode after 20 minutes of no active audio source input. (Faol audio manba kirishi bo'lmaganidan keyin 20 daqiqadan so'ng qurilma tarmoq kutish rejimiga o'tadi.)
Network Standby Mode 1 (Tarmoq kutish rejimi 1) (Power Button (Quvvat tugmasi))	Method A (A usul)
	ECO mode: OFF (ECO rejim: O'CHIRILGAN) Power mode: Switch from other Power Mode (Always ON, 12V Trigger, Signal Sense) to Power Button (Quvvat rejimi: Boshqa Quvvat rejimdan (Doim YOQILGAN, 12V Trigger, Signalni sezish) Quvvat tugmasiga o'tish)	Unit will immediately go to standby mode after the switch to Power Button mode. (Quvvat tugmasi rejimiga o'tgandan so'ng qurilma darhol kutish rejimiga o'tadi.)
	Method B (B usul)
	ECO mode: OFF (ECO rejim: O'CHIRILGAN) Power mode: Currently at Power Button and unit at operating mode (Quvvat rejimi: Hozirda Quvvat tugmasida va qurilma ishlash rejimida)	Unit will immediately go to network standby mode when front panel Standby button is pressed. (Old panel Kutish tugmasi bosilganda qurilma darhol tarmoq kutish rejimiga o'tadi.)
Network Standby Mode 2 (Tarmoq kutish rejimi 2) (12V Trigger (12V Trigger))	Method A (A usul)
	ECO mode: OFF (ECO rejim: O'CHIRILGAN) Rear panel 12V TRIGGER switch: ON (Orqa panel 12V TRIGGER tugmasi: YOQILGAN) Power mode: Switch from other Power Mode (Power Button, Always ON, Signal Sense) to 12V Trigger (Quvvat rejimi: Boshqa Quvvat rejimdan (Quvvat tugmasi, Doim YOQILGAN, Signalni sezish) 12V Triggerga o'tish)	Unit will immediately go to network standby mode after the switch to 12V Trigger mode. (12V Trigger rejimiga o'tgandan so'ng qurilma darhol tarmoq kutish rejimiga o'tadi.)
	Method B (B usul)
	ECO mode: OFF (ECO rejim: O'CHIRILGAN) Rear panel 12V TRIGGER switch: ON (Orqa panel 12V TRIGGER tugmasi: YOQILGAN) Power mode: Currently at 12V Trigger and unit at operating mode (Quvvat rejimi: Hozirda 12V Triggerda va qurilma ishlash rejimida)	Unit will immediately go to network standby mode when 12V TRIGGER source is turned off. (12V TRIGGER manbasi o'chirilganda qurilma darhol tarmoq kutish rejimiga o'tadi.)
Network Standby Mode 3 (Tarmoq kutish rejimi 3) (Signal Sense (Signalni sezish))	Method A (A usul)
	ECO mode: OFF (ECO rejim: O'CHIRILGAN) All Sources are powered down or no signal output (Barcha manbalar o'chirilgan yoki signal chiqishi yo'q) Power mode: Switch from other Power Mode (Power Button, Always ON, 12V Trigger) to Signal Sense (Quvvat rejimi: Boshqa Quvvat rejimdan (Quvvat tugmasi, Doim YOQILGAN, 12V Trigger) Signalni sezishga o'tish)	Unit will immediately go to standby mode after the switch to Signal Sense mode. (Signalni sezish rejimiga o'tgandan so'ng qurilma darhol kutish rejimiga o'tadi.)
	Method B (B usul)
	ECO mode: OFF (ECO rejim: O'CHIRILGAN) All Sources are powered down or no signal output (Barcha manbalar o'chirilgan yoki signal chiqishi yo'q) Power mode: Currently at Signal Sense and unit at operating mode (Quvvat rejimi: Hozirda Signalni sezishda va qurilma ishlash rejimida)	Unit will go to network standby mode after 20 minutes of no active audio source input. (Faol audio manba kirishi bo'lmaganidan keyin 20 daqiqadan so'ng qurilma tarmoq kutish rejimiga o'tadi.)

DIAGNOSTIKA

ICHKI HARORAT

• Ichki haroratning o'lchov ko'rsatkichi aks etadi. Harorat birligi Selsiy yoki Farengeytda ko'rsatilishi mumkin.

CHAP FAN TEZLIGI/O'NG FAN TEZLIGI

CI 8-120 da ikkita fan o'rnatilgan - biri chap tomonda, ikkinchisi o'ng tomonda. Har bir fan har bir kanal/tomon haroratiga qarab aylanadi (Chap va o'ng kanal harorat ko'rsatkichlari ko'rsatilmaydi). Quyida haroratga bog'liq fan tezligi darajalari keltirilgan.

• Past tezlik: Fan 40 daraja Selsiyda yoqiladi; harorat 35 daraja Selsiydan pastga tushsa, fan to'xtaydi
• O'rta tezlik: Fan 50 daraja Selsiyda yoqiladi; harorat 45 daraja Selsiydan pastga tushsa, fan past tezlikka o'tadi
• Yuqori tezlik: Fan 60 daraja Selsiyda yoqiladi; harorat 55 daraja Selsiydan pastga tushsa, fan o'rta tezlikka o'tadi

HIMOYA REJIMLARI

CI 8-120 qurilmangiz, tashqi qurilmalar va dinamiklarga zarar yetkazmaslik uchun ko'p darajali himoya sxemasiga ega.

KUCHAYTIRGICH HIMOYA

• Tashqi yukning qisqa tutashuvi yuzaga kelsa, qurilma himoya rejimiga o'tadi. "Amplifier Protection" (Kuchaytirgich himoyasi) yonida "Over Current" (Haddan tashqari tok) ko'rsatiladi va himoyalangan kanal(lar)ning mos keladigan Line Input LED indikatori qizil rangda yonadi.
• Kirish va chiqish portlari ulanishlarida qisqa tutashuv bor-yo'qligini tekshiring.

DC HIMOYA

• Kuchaytirgich moduliga tegishli komponentlarda nosozlik yuzaga kelsa, qurilma himoya rejimiga o'tadi. "DC Protection" (DC himoya) yonida "DC Error" (DC xato) ko'rsatiladi va himoyalangan kanal(lar)ning mos keladigan Line Input LED indikatori qizil rangda yonadi.

Quyidagi holatlar yuzaga kelganda, boshqa himoya rejimi indikatorlari paydo bo'ladi

1. Elektr ta'minoti qismi haddan tashqari kuchlanish yoki kam kuchlanishni boshdan kechiradi
   • Kuchaytirgich normal ish parametrlaridan past kuchlanishning pasayishi natijasida himoya rejimiga o'tkazildi.
   • Kuchaytirgich normal ish parametrlaridan yuqori kuchlanishning ko'tarilishi natijasida himoya rejimiga o'tkazildi.
2. Ichki harorat 70 daraja Selsiydan oshadi
   • Kuchaytirgich haroratning normal ish parametrlaridan oshib ketishi natijasida himoya rejimiga o'tkazildi.

FIRMWARE VERSIYASI VA OXIRGI YANGILANISH

• Joriy firmware versiyasi va firmware oxirgi yangilangan sana ko'rsatilgan.

HARAKATLAR

YANGILANISHLARNI TEKSHIRISH

• Yangi firmware yangilanishini tekshirish uchun "Check for Updates" (Yangilanishlarni tekshirish) ni tanlang. Agar yangi firmware tafsilotlari ko'rsatilsa, yangilash jarayonini yakunlash uchun yangilash bo'yicha ko'rsatmalarni davom eting.

SOZLAMLARNI SAQLASH

• IDENTIFICATION (IDENTIFIKATSIYA), INPUT/OUTPUT (KIRISH/CHIQISH), DSP va SETTINGS (SOZLAMALAR) menyusidagi barcha sozlamalar va yozuvlarni yakunlaganingizdan so'ng, ularning barchasini bitta faylda saqlash uchun SAVE SETTINGS (SOZLAMLARNI SAQLASH) ni tanlang. Veb-brauzeringizga qarab, saqlangan sozlamalar Downloads (Yuklamalar) papkasida saqlanadi yoki sizning xohishingizga ko'ra direktoriyaga saqlash so'ralishi mumkin. Saqlangan sozlamalarning fayl nomi va joylashuvini eslab qoling.
• Agar siz menyu elementlaridan birortasini o'zgartirmoqchi bo'lsangiz va ularni boshqa faylda saqlamoqchi bo'lsangiz, bir nechta sozlamalarni saqlashingiz mumkin.
• Bu CI 8-120 ni zavod sozlamalariga qaytarganingizda va ilgari saqlangan sozlamalarni qayta yuklamoqchi bo'lganingizda foydalidir.

SOZLAMLARNI YUKLASH

• Agar siz CI 8-120 ga ilgari o'rnatgan saqlangan sozlamalarni yuklamoqchi bo'lsangiz, LOAD SETTINGS (SOZLAMLARNI YUKLASH) ni tanlang. Bu yuqoridagi "Save Settings" (Sozlarni saqlash) dagi bir xil fayl yoki fayllardan biri.
• "Load Settings" (Sozlarni yuklash) ni tanlaganingizdan so'ng, fayl joylashuvi/direktoriyasidan saqlangan sozlamalar faylining nomini toping va tanlang. Tanlangan saqlangan sozlamalar parametrlari chaqirib olinadi va CI 8-120 ga yuklanadi.

O'RNATISH HISOBOTINI YARATISH

• Barcha elementli INPUT/OUTPUT (KIRISH/CHIQISH) va DSP sozlamalarini ko'rsatadigan hisobot yaratiladi. Siz ushbu hisobotni ko'rib chiqish va sozlamalarni o'rganish uchun chop etishingiz mumkin.

KUCHAYTIRGICHNI QAYTA YOQISH

• Qurilma ish rejimidan kutish rejimiga o'tadi va yana ish rejimiga qaytadi.

ESLATMA:
Qurilmani ECO Mode ON (ECO rejimi yoqilgan) holatida kutish rejimida qayta yoqib bo‘lmaydi.

ZAVOD SOZLAMALARIGA QAYTARISH

• Sizning CI 8-120 zavodning standart sozlamalariga qaytariladi. Barcha saqlangan sozlamalar, yozuvlar va boshqa konfiguratsiyalar o'chiriladi.
• "Reset to Factory Settings" (Zavod sozlamalariga qaytarish) ni tanlash kutish LEDini ko'k rangdan (ishlash rejimi) miltillovchi sariq rangga (kutish rejimi) o'zgartiradi.

TEXNIK XUSUSIYATLAR

Barcha texnik xususiyatlar IHF 202 CEA 490-AR-2008 standartiga muvofiq o‘lchangan. THD AP AUX 0025 passiv filtri va AES 17 aktiv filtri yordamida o‘lchanadi.

UMUMIY TEXNIK XUSUSIYATLAR

LINE KIRISH, SPEAKER CHIQISH
8 ohmga uzluksiz chiqish quvvati	>120 W (barcha kanallar ishlaydi) >130 W (ikki kanal ishlaydi)
4 ohmga uzluksiz chiqish quvvati	>135 W (barcha kanallar ishlaydi) >230 W (ikki kanal ishlaydi)
Ko‘prik rejimida 8 ohmga uzluksiz chiqish quvvati	>200 W (barcha kanallar ishlaydi) >320 W (ikki kanal ishlaydi)
THD (20 Hz – 20 kHz)	<0.05% (1 W dan 100 W gacha, 8 ohm va 4 ohm)
Signal-shovqin nisbati	>88 dB (A-o‘lchovli, 500 mV kirish, 8 ohmda 1 W chiqishga nisbatan)
Kesish quvvati (barcha kanallar ishlaydi)	>130 W (1 kHz 8 ohm 0.1% THD) >150 W (1 kHz 4 ohm 0.1% THD)
Ko‘prik rejimida 8 ohmga kesish quvvati	>300 W (1 kHz 0.1% THD - barcha kanallar ishlaydi) >400 W (1 kHz 0.1% THD - ikki kanal ishlaydi)
IHF dinamik quvvati (barcha kanallar ishlaydi)	8 ohm: 125 W 4 ohm: 200 W 2 ohm: 180 W
IHF dinamik quvvati (ikki kanal ishlaydi)	8 ohm: 145 W 4 ohm: 260 W 2 ohm: 300 W
IHF dinamik quvvati (Ko‘prik rejimi, barcha kanallar ishlaydi)	8 ohm: 440 W 4 ohm: 350 W
IHF dinamik quvvati (Ko‘prik rejimi, ikki kanal ishlaydi)	8 ohm: 480 W 4 ohm: 380 W
Chiqish tokining eng yuqori qiymati	>20 A (1 ohm, 1 ms)
So‘nish koeffitsienti	>110 (8 ohmga nisbatan, 20 Hz dan 6.5 kHz gacha)
Chastota javobi	±0.5 dB (20 Hz - 20 kHz)
Kanalni ajratish	>70 dB (1 kHz) >65 dB (10 kHz)
Buzilmagan kirish darajasining maksimal qiymati	2900 mV
Kirish sezgirligi (8 ohmda 120 W uchun, maksimal ovoz balandligi)	1150 mV
Analog kirish audio sezish chegarasi (signal bilan bir kanal)	3 ± 0.5 mVrms (100 Hz - 10 kHz ga nisbatan)
IN darajasini ishga tushirish	3 - 30 Vdc
Kutish rejimidagi quvvat sarfi	0.5W

O‘LCHAM VA VAZN

Umumiy o‘lchamlar (E x B x U)*	483 x 45 x 435 mm 19 1/16 x 1 13/16 x 17 3/16 dyuym
Yuk tashish og‘irligi	10 kg (22 funt)

* - Umumiy o‘lcham kengaytirilgan orqa panel terminallarini o‘z ichiga oladi va o‘rnatilgan oyoqlarni o‘z ichiga olmaydi

QUVVAT SARFI VA ISSIQLIK CHIQARISH

HOLAT		230 V/50 HZ		120 V/60 HZ
		QUVVAT SARFI (W)	ISSIQLIK CHIQARISH (BTU/SOAT)	QUVVAT SARFI (W)	ISSIQLIK CHIQARISH (BTU/SOAT)
8 ohmda Eco rejimi kutish quvvati		0.5	1.7	0.5	1.7
8 ohmda Tarmoq kutish quvvati		1	3.4	1	3.4
8 ohmda bo‘sh turish quvvati		65	222	65	222
8 ohmda chiqish quvvati, barcha kanallar ishlaydi	1/8 nominal quvvat	190	648	195	665
	1/3 nominal quvvat	415	1416	420	1433
	1/2 nominal quvvat	600	2048	610	2082
	To‘liq nominal quvvat	1125	3840	1270	4334
4 ohmda chiqish quvvati, barcha kanallar ishlaydi	1/8 nominal quvvat	195	665	205	700
	1/3 nominal quvvat	435	1485	445	1519
	1/2 nominal quvvat	630	2150	645	2201
	To‘liq nominal quvvat	1290	4403	1355	4625

Texnik xususiyatlar ogohlantirishsiz o‘zgartirilishi mumkin. Yangilangan hujjatlar yoki CI 8-120 haqidagi so‘nggi ma’lumotlar uchun www.NADelectronics.com saytiga tashrif buyuring.

ATROF-MUHITNI MUHOFAZA QILISH BO‘YICHA ESLATMALAR

Uning foydali xizmat muddati tugagandan so‘ng, ushbu mahsulotni oddiy maishiy chiqindilar bilan birga tashlab bo‘lmaydi, balki elektr va elektron uskunalarini qayta ishlash uchun yig‘ish punktiga qaytarilishi kerak. Mahsulot, foydalanuvchi qo‘llanmasi va qadoqdagi belgi bunga ishora qiladi.

Materiallardan ularning belgilariga muvofiq qayta foydalanish mumkin. Qayta foydalanish, xom ashyoni qayta ishlash yoki eski mahsulotlarni qayta ishlashning boshqa shakllari orqali siz atrof-muhitimizni muhofaza qilishga muhim hissa qo‘shasiz.

Mahalliy ma’muriy ofisingiz sizga mas’uliyatli chiqindilarni yo‘q qilish punkti haqida maslahat berishi mumkin.

BATAREYALARDAN CHIQINDI YIG‘ISH VA ULARNI TASHISH TO‘G‘RISIDA MA’LUMOT (EVROPA PARLAMENTINING 2006/66/EC DIREKTIVASI VA EVROPA ITTIFOQI KENGASHI) (FAQAT EVROPA XARIDORLARI UCHUN)

Ushbu belgilardan biriga ega bo‘lgan batareyalar ularni "alohida yig‘ish" sifatida ko‘rib chiqish kerakligini va shahar chiqindisi sifatida emasligini ko‘rsatadi. Chiqindi batareyalarni alohida yig‘ishni maksimal darajada oshirish va batareyalarni aralash shahar chiqindilari sifatida tashlashni minimallashtirish uchun zarur choralarni ko‘rish tavsiya etiladi.

Oxirgi foydalanuvchilarga chiqindi batareyalarni saralanmagan shahar chiqindilari sifatida tashlamaslik tavsiya etiladi. Chiqindi batareyalarni yuqori darajada qayta ishlashga erishish uchun chiqindi batareyalarni alohida tashlang va yaqin atrofdagi qulay yig‘ish punktiga to‘g‘ri tashlang. Chiqindi batareyalarni yig‘ish va qayta ishlash haqida ko‘proq ma’lumot olish uchun mahalliy hokimiyatingizga, chiqindilarni yo‘q qilish xizmatiga yoki narsalarni sotib olgan savdo nuqtasiga murojaat qiling.

Chiqindi batareyalarni to‘g‘ri utilizatsiya qilishga rioya qilish va mos kelishini ta’minlash orqali inson salomatligiga potentsial xavfli ta’sirlarning oldi olinadi va batareyalar va chiqindi batareyalarning atrof-muhitga salbiy ta’siri minimallashtiriladi va shu bilan atrof-muhitni muhofaza qilish, saqlash va sifatini yaxshilashga hissa qo‘shiladi.

FCC BAYONOTI

Ushbu uskuna sinovdan o‘tkazildi va FCC qoidalarining 15-qismiga muvofiq B sinfidagi raqamli qurilma uchun cheklovlarga mos kelishi aniqlandi. Ushbu cheklovlar uy-joy qurilmasida zararli shovqinlardan oqilona himoya qilishni ta’minlash uchun mo‘ljallangan. Ushbu uskuna radiochastota energiyasini ishlab chiqaradi, ishlatadi va tarqatishi mumkin va agar ko‘rsatmalarga muvofiq o‘rnatilmasa va ishlatilmasa, radioaloqaga zararli shovqinlarni keltirib chiqarishi mumkin. Biroq, muayyan o‘rnatishda shovqin bo‘lmaydi degan kafolat yo‘q. Agar ushbu uskuna radio yoki televidenie qabul qilishga zararli shovqinni keltirib chiqarsa, uni uskunani o‘chirish va yoqish orqali aniqlash mumkin bo‘lsa, foydalanuvchiga quyidagi choralardan biri yoki bir nechtasi bilan shovqinni tuzatishga urinish tavsiya etiladi:

• Qabul qiluvchi antennaning yo‘nalishini o‘zgartiring yoki joyini o‘zgartiring.
• Uskunalar va qabul qilgich o‘rtasidagi masofani oshiring.
• Uskunani qabul qilgich ulanganidan farqli kontaktlardagi rozetkaga ulang.
• Yordam uchun diler yoki tajribali radio TV texnigi bilan maslahatlashing.

Havolalar

• NAD Electronics | High Performance Hi-Fi and Home Theatre

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

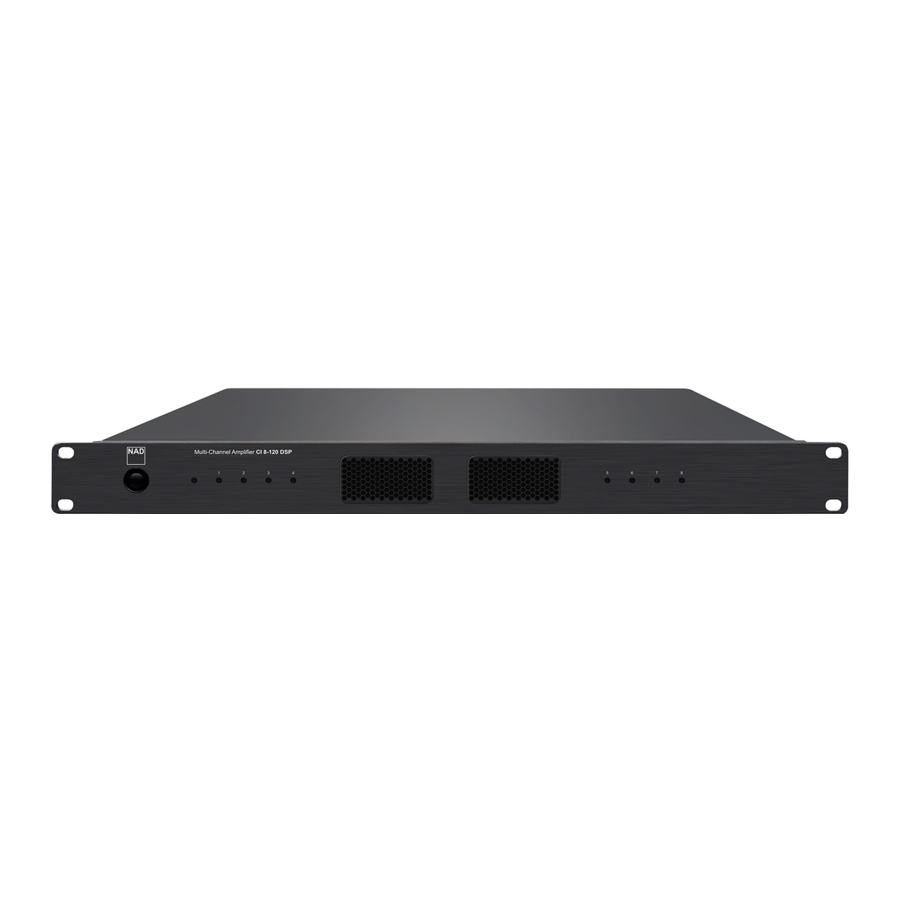

NAD CI 8-120 DSP - Ko'p kanalli kuchaytirgich qo'llanmasi ni yuklab olish

Mavjud tillar
