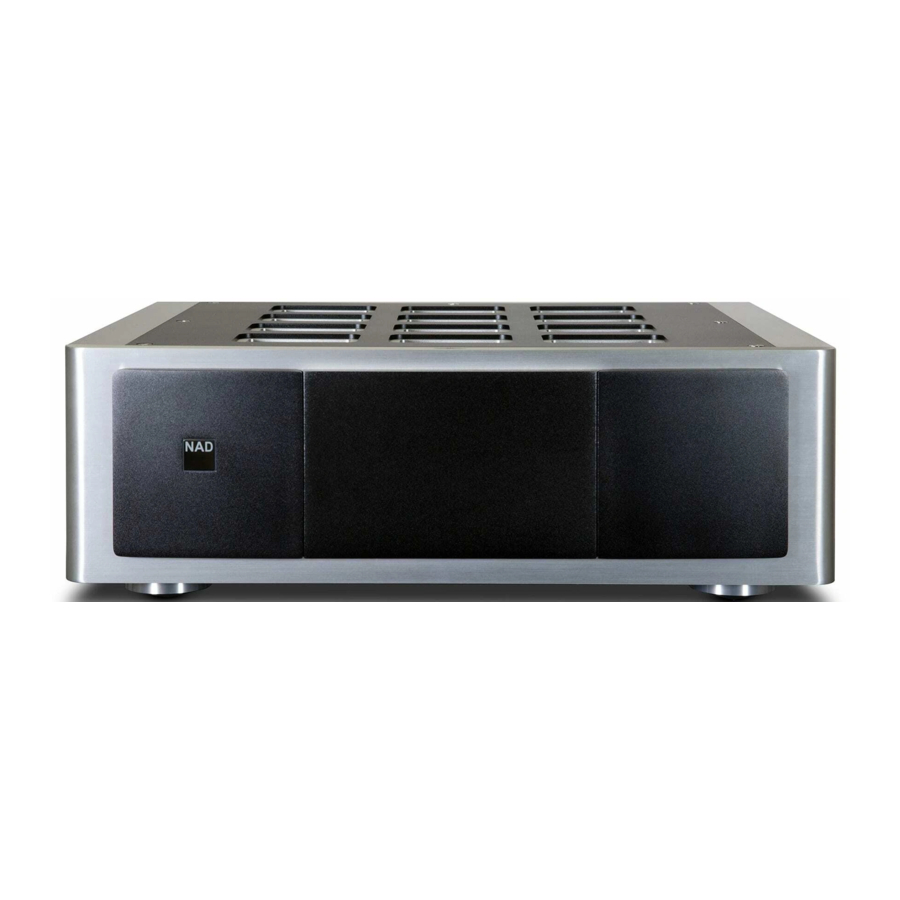

NAD M28 - Yetti kanalli quvvat kuchaytirgichi uchun qo'llanma

MUHIM XAVFSIZLIK KO'RSATMALARI

• Ko'rsatmalarni o'qing - Mahsulotni ishlatishdan oldin barcha xavfsizlik va foydalanish ko'rsatmalari o'qib chiqilishi kerak.
• Ko'rsatmalarni saqlang - Xavfsizlik va foydalanish ko'rsatmalari kelajakda foydalanish uchun saqlanishi kerak.
• Ogohlantirishlarga e'tibor bering - Mahsulotdagi va foydalanish ko'rsatmalaridagi barcha ogohlantirishlarga rioya qilish kerak.
• Ko'rsatmalarga amal qiling - Barcha foydalanish va ishlatish ko'rsatmalariga amal qilish kerak.
• Tozalash - Tozalashdan oldin ushbu mahsulotni elektr tarmog'idan uzing. Suyuq tozalagichlar yoki aerozol tozalagichlardan foydalanmang. Tozalash uchun quruq matodan foydalaning.
• Qo'shimchalar - Mahsulot ishlab chiqaruvchisi tomonidan tavsiya etilmagan qo'shimchalardan foydalanmang, chunki ular xavf tug'dirishi mumkin.
• Suv va namlik - Ushbu mahsulotni suv yaqinida ishlatmang, masalan, vanna, yuvinish havzasi, oshxona lavabosi yoki kir yuvish xonasi yaqinida; nam podvalda; yoki suzish havzasi yaqinida va shunga o'xshash joylarda.
• Aksessuarlar - Ushbu mahsulotni beqaror aravachaga, stendga, tripodga, kronshteynga yoki stolga qo'ymang. Mahsulot yiqilib tushishi, bola yoki kattalarning jiddiy jarohatlanishiga va mahsulotning jiddiy shikastlanishiga olib kelishi mumkin. Faqat ishlab chiqaruvchi tomonidan tavsiya etilgan yoki mahsulot bilan birga sotiladigan aravacha, stend, tripod, kronshteyn yoki stol bilan foydalaning. Mahsulotni o'rnatish ishlab chiqaruvchining ko'rsatmalariga muvofiq amalga oshirilishi kerak va ishlab chiqaruvchi tomonidan tavsiya etilgan o'rnatish aksessuaridan foydalanish kerak.
•
  Aravacha - Mahsulot va aravacha kombinatsiyasi ehtiyotkorlik bilan harakatlantirilishi kerak. Tez to'xtashlar, haddan tashqari kuch va notekis sirtlar mahsulot va aravacha kombinatsiyasining ag'darilishiga olib kelishi mumkin.
• Ventilyatsiya - Shkafda mahsulotning ishonchli ishlashini ta'minlash va uni qizib ketishdan himoya qilish uchun shamollatish uchun teshiklar va tirqishlar mavjud. Bu teshiklar to'sib qo'yilmasligi yoki yopilmasligi kerak. Teshiklar hech qachon mahsulotni karavot, divan, gilam yoki shunga o'xshash sirtga qo'yish orqali to'sib qo'yilmasligi kerak. Ushbu mahsulotni kitob javoni yoki tokcha kabi o'rnatilgan joyga joylashtirmaslik kerak, agar tegishli shamollatish ta'minlanmagan bo'lsa yoki ishlab chiqaruvchining ko'rsatmalariga rioya qilinmagan bo'lsa.
• Quvvat manbalari - Ushbu mahsulot faqat belgilash yorlig'ida ko'rsatilgan quvvat manbai turidan ishlatilishi va himoya topraklama ulanishi bilan MAINS rozetkasiga ulangan bo'lishi kerak. Agar siz uyingizga qanday quvvat manbai kelayotganiga amin bo'lmasangiz, mahsulot sotuvchingizga yoki mahalliy elektr kompaniyasiga murojaat qiling.
• Quvvat kabelini himoya qilish - Quvvat kabellari ustidan yurilmasligi yoki ustiga yoki yoniga qo'yilgan narsalar bilan qisilmasligi uchun yo'naltirilishi kerak, ayniqsa vilkalar, qulaylik rozetkalari va mahsulotdan chiqadigan joylardagi kabellarga e'tibor bering.
• Elektr tarmog'i vilkasi - Elektr tarmog'i vilkasi yoki asbob ulagichi uzish moslamasi sifatida ishlatilganda, uzish moslamasi oson ishlaydigan bo'lib qolishi kerak.
• Tashqi antenna topraklamasi - Agar tashqi antenna yoki kabel tizimi mahsulotga ulangan bo'lsa, antenna yoki kabel tizimi kuchlanishning oshishi va to'plangan statik zaryadlardan himoya qilish uchun topraklanganligiga ishonch hosil qiling. Milliy elektr kodeksining 810-moddasi, ANSI/NFPA 70, ustun va tayanch konstruktsiyasini to'g'ri topraklash, antennadan zaryadsizlantirish moslamasiga olib boruvchi simni topraklash, topraklama o'tkazgichlarining o'lchami, antennadan zaryadsizlantirish moslamasining joylashuvi, topraklama elektrodlariga ulanish va topraklama elektrodiga qo'yiladigan talablar haqida ma'lumot beradi.
• Chaqmoq - Chaqmoq paytida ushbu mahsulotni qo'shimcha himoya qilish uchun yoki uzoq vaqt davomida qarovsiz qoldirilganda va ishlatilmaganda, uni elektr tarmog'idan uzing va antenna yoki kabel tizimini uzing. Bu chaqmoq va elektr uzatish liniyalarining kuchlanishidan mahsulotga zarar yetkazilishining oldini oladi.
• Elektr uzatish liniyalari - Tashqi antenna tizimi elektr uzatish liniyalari yoki boshqa elektr chiroqlari yoki elektr zanjirlari yaqinida yoki bunday elektr uzatish liniyalari yoki zanjirlariga tushishi mumkin bo'lgan joyda joylashtirilmasligi kerak. Tashqi antenna tizimini o'rnatayotganda, bunday elektr uzatish liniyalari yoki zanjirlariga tegmaslik uchun juda ehtiyot bo'lish kerak, chunki ular bilan aloqa qilish o'limga olib kelishi mumkin.
•
  Haddan tashqari yuklash - Elektr tarmog'i rozetkalarini, uzaytirgichlarni yoki integral qulaylik rozetkalarini haddan tashqari yuklamang, chunki bu yong'in yoki elektr toki urishi xavfiga olib kelishi mumkin.
• Olov manbalari - Mahsulotga yoqilgan sham kabi ochiq olov manbalari qo'yilmasligi kerak.
•
  Ob'ekt va suyuqlikning kirishi - Hech qachon hech qanday turdagi narsalarni teshiklar orqali ushbu mahsulotga itarmang, chunki ular xavfli kuchlanish nuqtalariga tegishi yoki yong'in yoki elektr toki urishiga olib kelishi mumkin bo'lgan qismlarni qisqa tutashtirishi mumkin. Hech qachon mahsulotga hech qanday turdagi suyuqlikni to'kmang.
• Quloqchinlar - Quloqchinlar va naushniklardan haddan tashqari ovoz bosimi eshitish qobiliyatini yo'qotishiga olib kelishi mumkin.
• Xizmat ko'rsatishni talab qiladigan zarar - Ushbu mahsulotni elektr tarmog'idan uzing va quyidagi sharoitlarda malakali xizmat ko'rsatuvchi xodimlarga murojaat qiling:
  • Quvvat kabeli yoki vilkasi shikastlangan bo'lsa.
  • Agar suyuqlik to'kilgan bo'lsa yoki mahsulotga narsalar tushgan bo'lsa.
  • Agar mahsulot yomg'ir yoki suvga ta'sir qilgan bo'lsa.
  • Agar mahsulot foydalanish ko'rsatmalariga rioya qilgan holda normal ishlamasa. Faqat foydalanish ko'rsatmalarida ko'rsatilgan boshqaruv elementlarini sozlang, chunki boshqa boshqaruv elementlarini noto'g'ri sozlash zarar etkazishi mumkin va ko'pincha mahsulotni normal holatiga qaytarish uchun malakali texnik xodim tomonidan katta ish talab etiladi.
  • Agar mahsulot tushib ketgan bo'lsa yoki biron bir tarzda shikastlangan bo'lsa.
  • Mahsulot ishlashida sezilarli o'zgarishni namoyon etsa - bu xizmat ko'rsatish zarurligini ko'rsatadi.
•
  Ehtiyot qismlar - Ehtiyot qismlar talab qilinganda, xizmat ko'rsatuvchi texnik xodim ishlab chiqaruvchi tomonidan belgilangan yoki asl qism bilan bir xil xususiyatlarga ega bo'lgan ehtiyot qismlardan foydalanganligiga ishonch hosil qiling. Ruxsatsiz almashtirishlar yong'in, elektr toki urishi yoki boshqa xavflarga olib kelishi mumkin.
• Batareyani utilizatsiya qilish - Ishlatilgan batareyalarni utilizatsiya qilishda, iltimos, mamlakatingiz yoki hududingizda qo'llaniladigan hukumat qoidalari yoki atrof-muhitni muhofaza qilish bo'yicha ommaviy ko'rsatmalarga rioya qiling.
• Xavfsizlik tekshiruvi - Ushbu mahsulotga har qanday xizmat ko'rsatish yoki ta'mirlash ishlari tugagandan so'ng, xizmat ko'rsatuvchi texnik xodimdan mahsulotning to'g'ri ishlayotganligini aniqlash uchun xavfsizlik tekshiruvlarini o'tkazishni so'rang.

Teng tomonli uchburchak ichidagi o'q uchi belgisi bo'lgan chaqmoq chaqishi, foydalanuvchini mahsulot korpusida izolyatsiya qilinmagan "xavfli kuchlanish" mavjudligi haqida ogohlantirish uchun mo'ljallangan bo'lib, u odamlarga elektr toki urishi xavfini tug'dirishi mumkin.

Teng tomonli uchburchak ichidagi undov belgisi foydalanuvchini asbob bilan birga keladigan adabiyotda muhim foydalanish va texnik xizmat ko'rsatish (xizmat ko'rsatish) ko'rsatmalari mavjudligi haqida ogohlantirish uchun mo'ljallangan.

ELEKTR TOKI URISH XAVFI
OCHMANG

ELEKTR TOKI URISH XAVFINI KAMAYTIRISH UCHUN, QOPQOQNI (YOKI ORQA TOMONINI) OLIB TASHLAMANG, ICHIDA FOYDALANUVCHI XIZMAT KO'RSATADIGAN QISMLAR YO'Q, XIZMAT KO'RSATISH UCHUN MALAKALI XIZMAT KO'RSATUVCHI XODIMLARGA MUROJAAT QILING

JOYLASHTIRISH BO'YICHA EHTIYOT CHORALARI
Tegishli shamollatishni ta'minlash uchun qurilma atrofida (proektsiyalarni o'z ichiga olgan eng katta tashqi o'lchamlardan) quyida ko'rsatilganidan kam bo'lmagan joy qoldirishga ishonch hosil qiling.
Chap va o'ng panellar: 10 sm
Orqa panel: 10 sm
Yuqori panel: 10 sm

Radiatorlar, issiqlik registrlari, pechkalar yoki issiqlik chiqaradigan boshqa qurilmalar (shu jumladan kuchaytirgichlar) kabi har qanday issiqlik manbalari yaqiniga o'rnatmang.

Qutbli yoki topraklama turidagi vilkaning xavfsizlik maqsadini buzmang. Qutbli vilkada ikkita pichoq bor, ulardan biri ikkinchisidan kengroq. Topraklama turidagi vilkada ikkita pichoq va uchinchi topraklama tirqishi bor. Keng pichoq yoki uchinchi tirqish sizning xavfsizligingiz uchun ta'minlangan. Agar taqdim etilgan vilka sizning rozetkangizga to'g'ri kelmasa, eskirgan rozetkani almashtirish uchun elektrchi bilan maslahatlashing.

Qurilma faqat mo''tadil iqlim sharoitida ishlatilishi kerak.

• NAD Electronics tomonidan moslik uchun aniq tasdiqlanmagan ushbu uskunaga o'zgartirishlar yoki modifikatsiyalar foydalanuvchining ushbu uskunani ishlatish huquqini bekor qilishi mumkin.
• Elektr toki urishining oldini olish uchun vilkaning keng pichog'ini keng tirqishga moslang, to'liq kiriting.
• Belgilash va reyting plastinkasini apparatning orqa panelida topish mumkin.
• Yong'in yoki elektr toki urishi xavfini kamaytirish uchun ushbu apparatni yomg'ir yoki namlik ta'siriga qo'ymang. Apparat tomchilatib yoki chayqatib yuborilmasligi kerak va vaza kabi suyuqlik bilan to'ldirilgan hech qanday narsa apparatga qo'yilmasligi kerak.
• Elektr tarmog'i vilkasi uzish moslamasi sifatida ishlatiladi va u mo'ljallangan foydalanish paytida oson ishlaydigan bo'lib qolishi kerak. Apparatni elektr tarmog'idan butunlay uzish uchun elektr tarmog'i vilkasi elektr tarmog'i rozetkasidan butunlay uzilishi kerak.
• Himoya topraklama terminali bo'lgan asbob himoya topraklama ulanishi bo'lgan elektr tarmog'i rozetkasiga ulanishi kerak.

MAS'ULIYATLI TOMON
Lenbrook International
633 Granite Court
Pickering, ON L1W 3K1
Kanada
Tel: 1 905 8316555

AGAR SHUBHANGIZ BO'LSA, MALAKALI ELEKTRCHIGA MUROJAAT QILING.

Ushbu mahsulot EEC DIRECTIVE 2004/108/EC radio shovqin talablariga muvofiq ishlab chiqarilgan.

ATROF-MUHITNI MUHOFAZA QILISH BO'YICHA QAYDLAR

Xizmat muddati tugagandan so'ng, ushbu mahsulotni oddiy maishiy chiqindilar bilan birga tashlab bo'lmaydi, lekin elektr va elektron uskunalarini qayta ishlash uchun yig'ish punktiga qaytarilishi kerak. Mahsulot, foydalanuvchi qo'llanmasi va qadoqdagi belgi bunga ishora qiladi.

Materiallar ularning belgilariga muvofiq qayta ishlatilishi mumkin. Eski mahsulotlarni qayta ishlatish, xom ashyoni qayta ishlash yoki boshqa shakldagi qayta ishlash orqali siz atrof-muhitimizni muhofaza qilishga muhim hissa qo'shasiz.

Mahalliy ma'muriy ofisingiz sizga mas'uliyatli chiqindilarni utilizatsiya qilish punkti haqida maslahat berishi mumkin.

Kirish

QUTIDA NIMA BOR

M28 bilan birga siz quyidagilarni topasiz

• Olinadigan elektr tarmog'i kabeli
• To'rtta magnit oyoq
• Tozalash uchun mato
• Tez sozlash bo'yicha qo'llanma

TEZ SOZLASH BO'YICHA QO'LLANMA

Agar siz yangi NAD M28 yetti kanalli quvvat kuchaytirgichining ishlashini his qilishni kutishga toqat qila olmasangiz, quyidagi TEZ SOZLASH BO'YICHA QO'LLANMA sizga yordam berishi tavsiya etiladi.

Har qanday ulanishlarni amalga oshirishdan oldin M28 uzilganligiga ishonch hosil qiling. Shuningdek, har qanday signal yoki AC quvvat ulanishlarini amalga oshirayotganda yoki uzayotganda barcha tegishli komponentlarni o'chirish yoki uzish tavsiya etiladi.

1. Tashqi manbaning ovoz balandligini minimal darajaga o'rnating. Tashqi manba preamplifier, protsessor, kuchaytirgich yoki har qanday tegishli qurilma bo'lishi mumkin.
2. SELECT (TANLASH) tugmasini BALANCED (MUVOZANATLI) yoki SINGLE-ENDED (BIR UCHLI) holatiga o'rnating. Tashqi manbangizning analog audio chiqishini M28 orqa panelidagi BALANCED (MUVOZANATLI) yoki SINGLE-ENDED (BIR UCHLI) analog audio kirishiga ulang. Manbaning konfiguratsiyasiga qarab, analog audio kirish ulanishi BALANCED (MUVOZANATLI) yoki SINGLE-ENDED (BIR UCHLI) kirish portlari orqali yetti kanalga qadar amalga oshirilishi mumkin.
3. Kalonkalaringizni M28 SPEAKER (KALONKA) terminallariga ulang. Orqa panel kanal taqsimotida aks ettirilgan kalonka ulanishlariga e'tibor bering.
4. M28 ta'minlangan elektr tarmog'i kabelini elektr tarmog'i manbaiga ulang. Elektr tarmog'i kabelining mos keladigan uchini M28 AC elektr tarmog'i kirishiga va vilkani elektr tarmog'i manbaiga ulang.
5. Tashqi manbaning elektr tarmog'i kabelini ham elektr tarmog'i manbaiga ulang. M28 dan oldin tashqi manbani yoqing.
6. M28 orqa panelidagi POWER (QUVVAT) tugmasini ON (YOQISH) holatiga o'rnating. M28 quvvat indikatorining sariq rangli holati bilan ko'rsatilganidek, kutish rejimiga o'tadi.
7. M28 ni kutish rejimida ON (YOQISH) uchun (Standby (Kutish)) tugmasini bosing. Quvvat indikatori sariq rangdan yorqin/oq rangga o'zgaradi.
   M28 ishlashga tayyor.
8. Tashqi manbaning ovoz balandligini kerakli tinglash darajasiga qarab sozlang.

QADOG'INI SAQLAB QOLING

Iltimos, M28 kelgan qutini va barcha qadoqlash materiallarini saqlab qoling. Agar siz ko'chib o'tsangiz yoki M28 ni tashishingiz kerak bo'lsa, bu uni tashish uchun eng xavfsiz idishdir. Biz juda ko'p mukammal komponentlarning to'g'ri tashish kartoni yo'qligi sababli tashishda shikastlanganini ko'rdik, shuning uchun iltimos: Qutini saqlab qoling!

O'RNATISH BO'YICHA QAYDLAR

• Sizning NAD M28 mustahkam, tekis sirtga joylashtirilishi kerak.
• Qurilmani to'g'ridan-to'g'ri quyosh nuriga yoki issiqlik va namlik manbalari yaqiniga joylashtirishdan saqlaning.
• Yetarli shamollatishga ruxsat bering.
• Qurilmani gilam kabi yumshoq sirtga qo'ymang.
• M28 ning ishlashi va ishonchliligiga putur etkazishi mumkinligi sababli, M28 ni yaxshi shamollatilmaydigan yopiq shkaf ichiga joylashtirishdan saqlaning.
• Har qanday ulanishlarni amalga oshirishdan oldin M28 uzilganligiga ishonch hosil qiling.
• Eng yaxshi ishlash uchun 16 gauge (1,3 mm²) yoki undan qalinroq sifatli kalonka kabellaridan foydalaning.
• Agar qurilma bir muncha vaqt ishlatilmasa, vilkani elektr tarmog'idan uzing.
• Tozalash uchun quruq matodan foydalaning.

QOPQOQNI OLIB TASHLAMANG; ICHIDA FOYDALANUVCHI XIZMAT KO'RSATADIGAN QISMLAR YO'Q.

YALANG'OCH SIMLAR VA PIN ULAGICHLARI

Ushbu belgi bilan belgilangan terminallar xavfli kuchlanish ostida. Ushbu terminallarga ulangan tashqi simlar o'qitilgan shaxs tomonidan o'rnatilishini yoki tayyor kabellar yoki shnurlardan foydalanishni talab qiladi.

Yalang'och simlar va pin rozetkalari terminal milidagi teshikka kiritilishi kerak. Kalonka terminalining plastik vtulkasini vint milidagi teshik ochilguncha burab oching. Pinni yoki yalang'och kabel uchini teshikka kiriting va terminal vtulkasini mahkamlab kabelni mahkamlang. Kalonka kabellaridagi yalang'och sim orqa panelga yoki boshqa rozetkaga tegmasligiga ishonch hosil qiling. Faqat 1/2" (1 sm) yalang'och kabel yoki pin va kalonka simining bo'shashgan tolalari yo'qligiga ishonch hosil qiling.

OYOQLARNI O'RNATISH

Taqdim etilgan magnit oyoqlarni ularni mos keladigan oyoq tagiga tekislash va biriktirish orqali osongina o'rnatish mumkin. Quyidagi rasmga qarang.

BOSHQARUV ELEMENTLARINI ANIQLASH

OLD PANEL

1. (STANDBY)
   • M28 ni kutish rejimdan yoqish uchun (Standby) tugmasini bosing. Quvvat indikatori sarg'ishdan yorqin/oq rangga o'zgaradi.
   • M28 kutish rejimiga qaytmaguncha (Standby) tugmasini bosib turing. Quvvat indikatori kutish rejimida sarg'ish rangda yonadi.
   • Orqa paneldagi POWER o'chirilgan bo'lsa, (Standby) tugmasi M28 ni faollashtira olmaydi.

(Standby) tugmasi faollashishi uchun ikki shart bajarilishi kerak.

• Ta'minlangan elektr kabelini elektr manbaiga ulang.
  Elektr kabelining mos keladigan uchini M28 ning AC elektr kirishiga va vilkasini elektr manbaiga ulang.
• Orqa paneldagi POWER tugmasi ON holatiga o'rnatilishi kerak.

AVTO KUTISH
Agar 30 daqiqa ichida faol manba kiritilmasa, M28 avtomatik ravishda kutish rejimiga o'tishi uchun sozlanishi mumkin. Avtomatik kutish rejimi quyidagi bosqichlar bilan yoqilishi yoki o'chirilishi mumkin.

Avtomatik kutish rejimini yoqish

• M28 ish rejimida bo'lganida, Quvvat indikatori (NAD logotipi) bir marta miltillaguncha LED LEVEL tugmasini bosib turing.
• Ish rejimida, agar 30 daqiqa ichida faol manba kiritilmasa, M28 avtomatik ravishda kutish rejimiga o'tadi.

Avtomatik kutish rejimini o'chirish

• M28 ish rejimida bo'lganida, Quvvat indikatori (NAD logotipi) ikki marta miltillaguncha LED LEVEL tugmasini bosib turing.
• Ish rejimida, agar 30 daqiqa ichida faol manba kiritilmasa ham, M28 avtomatik ravishda kutish rejimiga o'tmaydi. M28 ni ish rejimdan kutish rejimiga o'tkazish uchun tugmasini bosing.

2. QUVVAT INDIKATORI (NAD LOGOTIPI)
   • Old paneldagi NAD logotipi ham Quvvat indikatori vazifasini bajaradi.
   • Quvvat indikatori ranglari
     Yorqin/oq - Normal ishlash rejimi
     Sarg'ish - Kutish rejimi
     Qizil - Himoya rejimi

ORQA PANEL

DIQQAT!
Har qanday ulanishlarni amalga oshirishdan oldin M28 ning elektrdan uzilganligiga ishonch hosil qiling. Shuningdek, har qanday signal yoki AC quvvat ulanishlarini amalga oshirayotganda yoki uzayotganda barcha tegishli komponentlarni o'chirish yoki elektrdan uzish tavsiya etiladi.

1. MUVOZANATLI
   • Agar ulanadigan tashqi manba MUVOZANATLI audio chiqishiga ega bo'lsa, M28 ning MUVOZANATLI analog audio kirishidan foydalaning. XLR ulagichlari bilan MUVOZANATLI ulanishning o'ziga xos shovqinni kamaytirish qobiliyati bilan yuqori audio sifati ta'minlanadi.
   • MUVOZANATLI audio kirish sifatida tanlangan bo'lsa, SELECT tugmasi MUVOZANATLI ga o'rnatilganligiga ishonch hosil qiling.
   • AV surround tizimida optimal issiqlik tarqalishi uchun quyidagi audio kanal taqsimotlari tavsiya etiladi: 1-kanal = Old chap karnay
     2-kanal = Surround chap karnay
     3-kanal = Surround orqa chap karnay
     4-kanal = Markaziy karnay
     5-kanal = Surround orqa o'ng karnay
     6-kanal = Surround o'ng karnay
     7-kanal = Old o'ng karnay

MUVOZANATLI XLR ULAGICHINING PIN KONFIGURATSIYASI
1-pin: Yer
2-pin: Musbat (signal jonli)
3-pin: Manfiy (signal qaytarish)

• MUVOZANATLI audio kirish ulagichlariga biror narsa ulashdan yoki uzishdan oldin har doim M28 va tizimdagi boshqa komponentlarni o'chiring.
• M28 ni kutish rejimdan birinchi marta yoqishdan oldin, tashqi manbaning ovoz balandligini minimal darajaga o'rnating. Bu sessiyani tasodifan haddan tashqari baland ovozda boshlanishining oldini oladi.
• Manbaning konfiguratsiyasiga qarab, analog audio kirish ulanishi MUVOZANATLI yoki YAKKA UCHLI kirish portlari orqali etti kanalgacha amalga oshirilishi mumkin.

2. YAKKA UCHLI
   • MUVOZANATLI analog audio chiqishi bilan jihozlanmagan manbalar (preamplifikatorlar yoki protsessorlar) uchun yakka uchli analog audio kirishdan foydalaning.
   • YAKKA UCHLI audio kirish sifatida tanlangan bo'lsa, SELECT tugmasi YAKKA UCHLI ga o'rnatilganligiga ishonch hosil qiling.
3. HIMOYA
   • Muayyan kanal himoya rejimiga o'tganda, tegishli PROTECT LED qizil rangga aylanadi. Himoya rejimiga o'tmagan boshqa kuchaytirgichlar tegishli PROTECT LEDlari yashil rangda yonib turishi bilan ko'rsatilganidek, ishlashni davom ettiradi.

PROTECT LED INDIKATORINING RANGLARI

HOLAT	PROTECT LED RANGI	QUVVAT INDIKATORI (NAD LOGOTIPI) RANGI
Normal ishlash	Yashil	Yorqin/oq
Qizib ketish	Qizil (tegishli kanallar uchun; boshqa kanallar yashil bo'lib qolishi mumkin)	Yorqin/oq
Qisqa tutashuv	Nur yo'q (barcha kanallar)	Qizil

HIMOYA REJIMI
Agar bir yoki bir nechta PROTECT LEDlari qizil rangga aylansa yoki butunlay o'chib qolsa, bu M28 ning himoya davri ishga tushganligini ko'rsatadi. Darhol Standby (Kutish) tugmasini bosing, Quvvat tugmasini o'chiring va keyin elektr kabelini elektr manbaidan uzing. Quyidagilarni bajaring

1. Barcha karnay simlari to'g'ri ulanganligini va simlarning hech biri shikastlanmaganligini tekshiring, bu qisqa tutashuvga olib kelishi mumkin.
2. Yana bir sabab kuchaytirgich ichida haddan tashqari issiqlik to'planishi bo'lishi mumkin. Kuchaytirgich atrofida etarli shamollatish borligiga va uning shamollatish teshiklarining hech biri, yuqori yoki pastki qismi to'sib qo'yilmaganligiga ishonch hosil qiling. Kuchaytirgich soviganidan so'ng, u yana normal ishlaydi.
3. Agar yuqorida aytib o'tilgan tekshiruvlarga qaramay, bir yoki bir nechta PROTECT LEDlari yoki Quvvat indikatori qizil rangda yonib qolsa, darhol Standby (Kutish) tugmasini bosing, Quvvat tugmasini o'chiring va keyin elektr kabelini elektr manbaidan uzing. Uni qayta ishlatishga urinishdan oldin, qurilmani malakali xizmat ko'rsatish texnikiga tekshirtiring.

4. SELECT (TANLASH)

• Analog audio kirish turini tanlash uchun ushbu tugmani ishlating.
• SELECT (TANLASH) tugmasi sozlamalari
  Yuqori holat – YAKKA UCHLI kirish tanlangan.
  Pastki holat – MUVOZANATLI kirish tanlangan.

M28 ish rejimida bo'lganida SELECT (TANLASH) tugmasini sozlamang. SELECT (TANLASH) tugmasidan faqat M28 kutish rejimida bo'lganda yoki o'chirilganda MUVOZANATLI yoki YAKKA UCHLI ni tanlash uchun foydalaning.

5. +12V TRIGGER IN

• +12V Trigger kirishi M28 ni yordamchi uskunalar, masalan, preamplifikator, AV protsessor va boshqalar tomonidan masofadan kutish rejimdan ON holatiga va aksincha o'tkazishga imkon beradi. Boshqaruvchi qurilma ushbu funksiyadan foydalanish uchun 12V trigger chiqishi bilan jihozlangan bo'lishi kerak.


Mono kabelning erkak vilkasi (±12V DC bilan yoki usiz) M28 ning +12V TRIGGER IN ga ulangan ekan, old paneldagi (Standby) tugmasi o'chiriladi. M28 ni old paneldagi o (Standby) tugmasi yordamida normal yoqish (yoki kutish rejimiga qaytarish) uchun mono kabelni uzing.

6. LED LEVEL (XIRALASHTIRGICH)

• Quvvat indikatorining yorqinligini kamaytirish yoki tiklash yoki uni butunlay o'chirish uchun o'zgartiring.

7. FUSE USHLAGICHI

• Agar sug'urta almashtirilishi kerak bo'lsa, elektr kabelini devordan uzing. Keyin kuchaytirgichdan barcha ulanishlarni olib tashlang. Ko'rsatilgan teshik orqali sug'urta ushlagichini ochish uchun tekis tornavida yoki shunga o'xshash narsadan foydalaning. Tornavida joyida bo'lgan holda, sug'urta ushlagichini ochish uchun bosing va soat miliga teskari burang.
• Sug'urtani faqat bir xil turdagi, o'lchamdagi va spetsifikatsiyadagi sug'urta bilan almashtiring.

MUHIM E'LON

Turli xil turdagi yoki turli xil reytinglar yoki qiymatlarga ega bo'lgan hech qanday o'rnini bosuvchi sug'urtalardan foydalanmang. Ushbu ehtiyot choralariga rioya qilmaslik kuchaytirgich davrlariga zarar etkazishi va yong'in xavfini keltirib chiqarishi va/yoki kuchaytirgichga o'rnatilgan xavfsizlikni yo'qotishi va kafolatni bekor qilishi mumkin.

8. KARNAY

• M28 oltin bilan qoplangan, rang kodli, shaffof va maxsus yuqori oqimli bog'lovchi-post karnay terminallari bilan jihozlangan.
• FRONT L, FRONT R, CENTER, SURR R, SURR L, SURR-BL va SURR-BR karnay terminallarini tegishli karnaylarga ulang. "+" (qizil) terminal va "-" (qora) terminal karnayning tegishli "+" va "-" terminallariga ulanganligiga ishonch hosil qiling. Har qanday adashgan simlar yoki iplar har ikki uchidagi postlar yoki terminallar orasidan o'tmasligiga alohida e'tibor bering.
• M28 o'zining ish diapazonidagi impedansli karnaylarga ulanganida optimal ovoz sifatini ishlab chiqarish uchun mo'ljallangan. Iltimos, barcha karnaylar har bir karnay uchun minimal 4 ohmga baholanganligiga ishonch hosil qiling.

ESLATMA
Kamida 16 o'lchovli (AWG) torli simdan foydalaning. M28 ga ulanishlar banan vilkalari yoki yalang'och sim yoki pinlar yordamida amalga oshirilishi mumkin. Yalang'och sim yoki pin ulanishlari uchun post orqali ko'ndalang teshikdan foydalaning. Terminalning plastik gaykasini bo'shatib, toza, tartibli ulanishni amalga oshiring va ehtiyotkorlik bilan qayta torting. Qisqa tutashuv xavfini kamaytirish uchun ulangan paytda faqat 1/2 dyuymli ochiq sim yoki pin ishlatilishiga ishonch hosil qiling.

9. QUVVAT

• M28 ga AC elektr ta'minotini bering.
• POWER tugmasi ON holatiga o'rnatilganda, M28 Quvvat indikatorining sarg'ish holati bilan ko'rsatilganidek, kutish rejimiga o'tadi. M28 ni kutish rejimdan yoqish uchun (Standby) tugmasini bosing.
• Agar siz M28 dan uzoq vaqt davomida foydalanmoqchi bo'lmasangiz (masalan, ta'tilda bo'lganingizda), POWER tugmasini o'chiring.
• Orqa paneldagi POWER o'chirilgan bo'lsa, (Standby) tugmasi M28 ni faollashtira olmaydi.

10. AC ELEKTR KIRISHI

• M28 ikkita turdagi ajratib olinadigan elektr kabeli bilan ta'minlangan. Foydalanish uchun tegishli turini tanlang. Elektr kabelining mos keladigan uchini M28 ning AC elektr kirishiga va vilkasini elektr manbaiga ulang.
• M28 ning AC elektr kirish rozetkasidan kabelni uzishdan oldin har doim elektr vilkasini elektr manbaidan uzing.

MUAMMOLARNI BARTARAF ETISH

HOLAT	BO'LISHI MUMKIN BO'LGAN SABABLAR	BO'LISHI MUMKIN BO'LGAN YECHIMLAR
Quvvat yo'q	Elektr kabeli elektr manbaidan yoki M28 ning AC elektr kirishidan uzilgan.	Elektr kabelini M28 ning AC elektr kirishiga ulang va keyin elektr manbaiga ulang.
	Quvvat tugmasi o'chirilgan.	Quvvat tugmasini ON holatiga o'tkazing.
	M28 kutish rejimida.	M28 ni kutish rejimdan yoqish uchun o (Standby) tugmasini bosing.
M28 har doim kutish rejimida; o (Standby) tugmasi yordamida yoqib bo'lmaydi.	Orqa paneldagi +12V TRIGGER IN portiga mono vilka ulangan.	Mono vilkani uzing.
Ovoz yo'q	Analog audio kirish portlari orqali kirish signali berilmaydi.	Analog audio kirish portlari orqali faol kirish signali berilganligini tekshiring.
	Tashqi manba ovoz balandligini boshqarish minimal darajaga o'rnatilgan.	Ovoz eshitilguncha tashqi manbaning ovoz balandligini boshqarishni oshiring.
Bitta kanalda ovoz yo'q	Karnay to'g'ri ulanmagan yoki shikastlangan.	Ulanishlarni va karnaylarni tekshiring.
	Kirish simi uzilgan yoki shikastlangan.	Simlarni va ulanishlarni tekshiring.
MUVOZANATLI audio chiqish yo'q	SELECT (TANLASH) tugmasi YAKKA UCHLI ga o'rnatilgan.	SELECT (TANLASH) tugmasini MUVOZANATLI ga o'rnating.
YAKKA UCHLI audio chiqish yo'q	SELECT (TANLASH) tugmasi MUVOZANATLI ga o'rnatilgan.	SELECT (TANLASH) tugmasini YAKKA UCHLI ga o'rnating.

TEXNIK XUSUSIYATLAR

Barcha texnik xususiyatlar IHF 202 CEA 490-AR-2008 standartiga muvofiq o'lchangan. THD AP AUX 0025 passiv filtri va AES 17 aktiv filtri yordamida o'lchanadi.

UMUMIY TEXNIK XUSUSIYATLAR
FTC quvvati, ikki kanal	≥ 220 W (nominal THD, 8 ohm, 1kHz, ikki kanal harakatga keltirilgan) ≥ 400 W (nominal THD, 4 ohm, 1kHz, ikki kanal harakatga keltirilgan)
Nominal quvvat, barcha kanallar	≥ 200 W (nominal THD, 8 ohm, 20 Hz - 20 kHz, barcha kanallar harakatga keltirilgan) ≥ 340 W (nominal THD, 4 ohm, 20 Hz - 20 kHz, barcha kanallar harakatga keltirilgan)
Nominal THD (CCIF IMD, DIM 100)	≤ 0.003% (20 Hz - 20 kHz, 250 mW dan nominal quvvatgacha) ≤ 0.0005% (20 Hz - 20 kHz, 1/2 nominal quvvat)
IHF dinamik quvvati	280 W (8 ohm, barcha kanallar harakatga keltirilgan) 560 W (4 ohm, 2 kanal harakatga keltirilgan) 500 W (2 ohm, 2 kanal harakatga keltirilgan)
Dempferlash koeffitsienti	> 750 (8 ohm, 50 Hz va 1 kHz)
Kirish sezgirligi	1.3 V (nominal quvvat)
Kirish impedansi	47 kohm (muvozanatli) 23 kohm (bir tomonlama)
Signal/shovqin nisbati	> 102dB (A-o'lchovli 1W, muvozanatli) > 97 dB (A-o'lchovli 1W, bir tomonlama) > 124 dB (A-o'lchovli nominal quvvat, muvozanatli) > 120 dB (A-o'lchovli nominal quvvat, bir tomonlama)
Chastota javobi	± 0.1 dB (20 Hz - 20 kHz) - 3 dB 3 Hz dan 60 kHz gacha
Kuchlanishni kuchaytirish	29.5 dB ±0.3 dB
Kirish signali bo'lmaganda kutish rejimiga o'tish vaqti	≤ 30 daqiqa
Kutish quvvati	≤ 0.5W
O'LCHAM VA OG'IRLIK
Brutto o'lcham (E x B x CH)*	435 x 156 x 380 mm 17 1/8 x 6 3/16 x 15 dyuym
Yuk tashish og'irligi	21.2 kg (46.7 lbs)

* - Brutto o'lcham kengaytirilgan orqa panel terminallari va o'rnatilgan oyoqlarni o'z ichiga oladi

Texnik xususiyatlar ogohlantirilmasdan o'zgartirilishi mumkin. M28 haqidagi yangilangan hujjatlar yoki so'nggi ma'lumotlar uchun www.NADelectronics.com saytiga tashrif buyuring.

Manbalar

• NAD Electronics | High Performance Hi-Fi and Home Theatre

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

NAD M28 - Yetti kanalli quvvat kuchaytirgichi uchun qo'llanma ni yuklab olish

Mavjud tillar
