NAD C338 - Gibrid Raqamli Integratsiyalashgan Amplifikator Qo'llanmasi

MUHIM XAVFSIZLIK KO'RSATMALARI

1. Ko'rsatmalarni o'qing - Mahsulotni ishlatishdan oldin barcha xavfsizlik va foydalanish ko'rsatmalari o'qib chiqilishi kerak.
2. Ko'rsatmalarni saqlab qoling - Xavfsizlik va foydalanish ko'rsatmalari kelajakda foydalanish uchun saqlab qolinishi kerak.
3. Ogohlantirishlarga e'tibor bering - Mahsulotdagi va foydalanish ko'rsatmalaridagi barcha ogohlantirishlarga rioya qilish kerak.
4. Ko'rsatmalarga amal qiling - Barcha foydalanish va ishlatish ko'rsatmalariga amal qilish kerak.
5. Tozalash - Tozalashdan oldin ushbu mahsulotni elektr tarmog'idan uzing. Suyuq tozalash vositalari yoki aerozol tozalash vositalaridan foydalanmang. Tozalash uchun nam matodan foydalaning.
6. Qo'shimchalar - Mahsulot ishlab chiqaruvchisi tomonidan tavsiya etilmagan qo'shimchalardan foydalanmang, chunki ular xavf tug'dirishi mumkin.
7. Suv va namlik - Ushbu mahsulotni suv yaqinida ishlatmang, masalan, vanna, yuvinish havzasi, oshxona lavabosi yoki kir yuvish havzasi yaqinida; nam podvalda; yoki suzish havzasi yaqinida va shunga o'xshash joylarda.
8. Aksessuarlar - Ushbu mahsulotni beqaror aravachaga, stendga, tripodga, qavsga yoki stolga qo'ymang. Mahsulot yiqilib tushishi, bola yoki kattalarga jiddiy shikast etkazishi va mahsulotga jiddiy zarar etkazishi mumkin. Faqat ishlab chiqaruvchi tomonidan tavsiya etilgan yoki mahsulot bilan birga sotiladigan aravacha, stend, tripod, qavs yoki stol bilan foydalaning. Mahsulotni o'rnatish ishlab chiqaruvchining ko'rsatmalariga muvofiq bo'lishi kerak va ishlab chiqaruvchi tomonidan tavsiya etilgan o'rnatish aksessuaridan foydalanish kerak.
9. Aravacha - Mahsulot va aravacha kombinatsiyasi ehtiyotkorlik bilan harakatlantirilishi kerak. Tez to'xtashlar, haddan tashqari kuch va notekis sirtlar mahsulot va aravacha kombinatsiyasining ag'darilishiga olib kelishi mumkin.

10. Ventilyatsiya - Shkafda mahsulotning ishonchli ishlashini ta'minlash va uni qizib ketishdan himoya qilish uchun shamollatish uchun teshiklar va tirqishlar mavjud. Ushbu teshiklar to'sib qo'yilmasligi yoki yopilmasligi kerak. Teshiklar hech qachon mahsulotni karavot, divan, gilam yoki shunga o'xshash sirtga qo'yish orqali to'sib qo'yilmasligi kerak. Ushbu mahsulotni kitob javoni yoki tokcha kabi o'rnatilgan joyga joylashtirmaslik kerak, agar tegishli shamollatish ta'minlanmagan bo'lsa yoki ishlab chiqaruvchining ko'rsatmalariga rioya qilinmagan bo'lsa.
11. Quvvat manbalari - Ushbu mahsulot faqat belgilash yorlig'ida ko'rsatilgan quvvat manbai turidan ishlatilishi va himoya topraklama ulanishi bilan MAINS rozetkasiga ulangan bo'lishi kerak. Uyingizga qanday quvvat manbai berilishiga ishonchingiz komil bo'lmasa, mahsulot sotuvchingizga yoki mahalliy elektr kompaniyasiga murojaat qiling.
12. Quvvat-Shnurini himoya qilish - Quvvat manbai shnurlari ustidan yurilmasligi yoki ularga narsalar qo'yilmasligi yoki ularga qarshi qo'yilmasligi uchun yo'naltirilishi kerak, ayniqsa vilkalar, qulaylik rozetkalari va mahsulotdan chiqadigan joylardagi shnurlarga e'tibor berish kerak.
13. Asosiy vilka - Asosiy vilka yoki asbob ulagichi uzish moslamasi sifatida ishlatilganda, uzish moslamasi osonlik bilan ishlaydigan bo'lib qolishi kerak.
14. Tashqi antenna topraklaması - Agar tashqi antenna yoki kabel tizimi mahsulotga ulangan bo'lsa, antenna yoki kabel tizimi kuchlanishning ko'tarilishidan va statik zaryadlarning to'planishidan himoya qilish uchun topraklanganligiga ishonch hosil qiling. Milliy elektr kodeksining 810-moddasi, ANSI/NFPA 70, ustun va tayanch konstruktsiyasini to'g'ri topraklash, antennani zaryadsizlantirish moslamasiga olib boruvchi simni topraklash, topraklama o'tkazgichlarining o'lchami, antennani zaryadsizlantirish moslamasining joylashuvi, topraklama elektrodlariga ulanish va topraklama elektrodiga qo'yiladigan talablar haqida ma'lumot beradi.

CATV TIZIMI O'RNATUVCHISIGA ESLAТMA
Ushbu eslatma CATV tizimi o'rnatuvchisining e'tiborini NECning 820-40-bo'limiga qaratish uchun taqdim etilgan bo'lib, unda to'g'ri topraklash bo'yicha ko'rsatmalar berilgan va, xususan, kabel topraklamasining kabel kirish nuqtasiga imkon qadar yaqinroq joyda binoning topraklama tizimiga ulangan bo'lishi kerakligi ko'rsatilgan.

ANTENNA TOPRAKLAMA ELEKTRODI IХTIYORIY.
MAHALLIY KODLAR TALAB QILSA, YERGA 8 FUT (2,44M) KIRITILADI, NECNING 810.21(f)-BO'LIMIGA QARANG.

15. Chaqmoq - Chaqmoq paytida ushbu mahsulotni qo'shimcha himoya qilish uchun yoki uzoq vaqt davomida qarovsiz qoldirilganda va ishlatilmaganda, uni elektr tarmog'idan uzing va antennani yoki kabel tizimini uzing. Bu chaqmoq va elektr liniyasidagi kuchlanish tufayli mahsulotga zarar yetkazilishining oldini oladi.
16. Elektr liniyalari - Tashqi antenna tizimi havo elektr liniyalari yoki boshqa elektr yoritgichlari yoki elektr zanjirlari yaqinida yoki bunday elektr liniyalari yoki zanjirlariga tushishi mumkin bo'lgan joyda joylashtirilmasligi kerak. Tashqi antenna tizimini o'rnatayotganda, bunday elektr liniyalari yoki zanjirlariga tegmaslik uchun juda ehtiyot bo'lish kerak, chunki ular bilan aloqa qilish o'limga olib kelishi mumkin.
17.
    Haddan tashqari yuklash - Elektr toki urishi yoki yong'in xavfini keltirib chiqarishi mumkinligi sababli, devor rozetkalarini, uzaytirgichlarni yoki integral qulaylik rozetkalarini haddan tashqari yuklamang.
18. Olov manbalari - Mahsulotga yoqilgan sham kabi ochiq olov manbalari qo'yilmasligi kerak.
19.
    Ob'ekt va suyuqlikning kirishi - Hech qachon hech qanday turdagi narsalarni teshiklar orqali ushbu mahsulotga itarmang, chunki ular xavfli kuchlanish nuqtalariga tegishi yoki yong'in yoki elektr toki urishiga olib kelishi mumkin bo'lgan qismlarni qisqa tutashuvga olib kelishi mumkin. Hech qachon mahsulotga hech qanday turdagi suyuqlikni to'kmang.
20. Quloqchinlar - Quloqchinlar va naushniklardan haddan tashqari ovoz bosimi eshitish qobiliyatini yo'qotishiga olib kelishi mumkin.
21. Xizmat ko'rsatishni talab qiladigan zarar - Ushbu mahsulotni elektr tarmog'idan uzing va quyidagi sharoitlarda malakali xizmat ko'rsatuvchi xodimlarga murojaat qiling:
    1. Quvvat manbai shnuri yoki vilkasi shikastlangan bo'lsa.
    2. Agar suyuqlik to'kilgan bo'lsa yoki mahsulotga narsalar tushgan bo'lsa.
    3. Agar mahsulot yomg'irga yoki suvga ta'sir qilgan bo'lsa.
    4. Agar mahsulot foydalanish ko'rsatmalariga rioya qilgan holda normal ishlamasa. Faqat foydalanish ko'rsatmalari bilan qamrab olingan boshqaruv elementlarini sozlang, chunki boshqa boshqaruv elementlarini noto'g'ri sozlash zarar etkazishi mumkin va mahsulotni normal ishlashiga qaytarish uchun ko'pincha malakali texnik xodim tomonidan keng qamrovli ish talab etiladi.
    5. Agar mahsulot tushib ketgan bo'lsa yoki biron bir tarzda shikastlangan bo'lsa.
    6. Mahsulot ishlashida sezilarli o'zgarishni namoyon etganda - bu xizmat ko'rsatish zarurligini ko'rsatadi.
22.
    Ehtiyot qismlar - Ehtiyot qismlar talab qilinganda, xizmat ko'rsatuvchi texnik xodim ishlab chiqaruvchi tomonidan belgilangan yoki asl qism bilan bir xil xususiyatlarga ega bo'lgan ehtiyot qismlardan foydalanganligiga ishonch hosil qiling. Ruxsatsiz almashtirishlar yong'in, elektr toki urishi yoki boshqa xavflarga olib kelishi mumkin.
23. Batareyani utilizatsiya qilish - Ishlatilgan batareyalarni utilizatsiya qilishda, iltimos, mamlakatingizda yoki hududingizda qo'llaniladigan hukumat qoidalari yoki atrof-muhitni muhofaza qilish bo'yicha ommaviy ko'rsatmalarga rioya qiling.
24. Xavfsizlik tekshiruvi - Ushbu mahsulotga har qanday xizmat ko'rsatish yoki ta'mirlash ishlari tugagandan so'ng, xizmat ko'rsatuvchi texnik xodimdan mahsulotning to'g'ri ishlayotganligini aniqlash uchun xavfsizlik tekshiruvlarini o'tkazishni so'rang.
25. Devorga yoki shiftga o'rnatish - Mahsulotni devorga yoki shiftga faqat ishlab chiqaruvchi tomonidan tavsiya etilgan tarzda o'rnatish kerak.

Teng tomonli uchburchak ichidagi o'q uchi belgisi bo'lgan chaqmoq chaqnashi foydalanuvchini mahsulot korpusida izolyatsiya qilinmagan "xavfli kuchlanish" mavjudligi haqida ogohlantirish uchun mo'ljallangan bo'lib, u odamlarga elektr toki urishi xavfini tug'dirishi mumkin bo'lgan darajada katta bo'lishi mumkin.

Teng tomonli uchburchak ichidagi undov belgisi foydalanuvchini asbob bilan birga keladigan adabiyotda muhim foydalanish va texnik xizmat ko'rsatish (xizmat ko'rsatish) ko'rsatmalari mavjudligi haqida ogohlantirish uchun mo'ljallangan.

USKUNA TOPRAKLANGAN ASOSIY ROZETKAGA ULANISHI KERAK.

JOYLASHTIRISH BO'YICHA EHTIYOT CHORALARI
Tegishli shamollatishni ta'minlash uchun qurilma atrofida (proektsiyalarni o'z ichiga olgan eng katta tashqi o'lchamlardan) quyida ko'rsatilganidan kam bo'lmagan joy qoldirishga ishonch hosil qiling.
Chap va o'ng panellar: 10 sm
Orqa panel: 10 sm
Yuqori panel: 10 sm

NAD Electronics tomonidan ushbu uskunalarga kiritilgan o'zgartirishlar yoki modifikatsiyalar foydalanuvchining ushbu uskunalarni ishlatish huquqini bekor qilishi mumkin.

Elektr toki urishining oldini olish uchun vilkaning keng pichog'ini keng tirqishga moslang, to'liq kiriting.

Belgilash va reyting plastinkasini apparatning orqa panelida topish mumkin.

Yong'in yoki elektr toki urishi xavfini kamaytirish uchun ushbu apparatni yomg'ir yoki namlik ta'siriga qo'ymang.

Apparat tomchilatish yoki chayqalish ta'siriga tushmasligi kerak va apparatga vaza kabi suyuqlik bilan to'ldirilgan narsalar qo'yilmasligi kerak.

Asosiy vilka uzish moslamasi sifatida ishlatiladi va u mo'ljallangan foydalanish paytida osonlik bilan ishlaydigan bo'lib qolishi kerak. Apparatni elektr tarmog'idan butunlay uzish uchun asosiy vilka asosiy rozetkadan butunlay uzilishi kerak.

Batareya quyosh nuri, olov yoki shunga o'xshash haddan tashqari issiqlikka ta'sir qilmasligi kerak.

Batareya noto'g'ri almashtirilsa, portlash xavfi mavjud. Faqat bir xil yoki ekvivalent turdagi batareya bilan almashtiring.

Himoya topraklama terminali bo'lgan asbob himoya topraklama ulanishi bilan asosiy rozetkaga ulanishi kerak.

AGAR SHUBHANGIZ BO'LSA, MALAKALI ELEKTRCHIGA MUROJAAT QILING.
Ushbu mahsulot EEC DIRECTIVE 2004/108/EC radio shovqin talablariga muvofiq ishlab chiqarilgan.

ATROF-MUHITNI MUHOFAZA QILISH BO'YICHA QAYDLAR

Xizmat muddati tugagandan so'ng, ushbu mahsulotni oddiy maishiy chiqindilar bilan birga tashlab bo'lmaydi, lekin elektr va elektron uskunalarini qayta ishlash uchun yig'ish punktiga qaytarilishi kerak. Mahsulot, foydalanuvchi qo'llanmasi va qadoqdagi belgi bunga ishora qiladi.

Materiallar ularning belgilanishiga muvofiq qayta ishlatilishi mumkin. Eski mahsulotlarni qayta ishlatish, xom ashyoni qayta ishlash yoki qayta ishlashning boshqa shakllari orqali siz atrof-muhitni muhofaza qilishga muhim hissa qo'shasiz.

Sizning mahalliy ma'muriy ofisingiz sizga chiqindilarni utilizatsiya qilishning mas'uliyatli punkti haqida maslahat berishi mumkin.

MODEL RAQAMINGIZNI YOZIB QO'YING (HOZIR, KO'RA OLASIZ)
Sizning yangi C 338 model va seriya raqami shkafning orqa tomonida joylashgan. Kelajakda qulay bo'lishi uchun ushbu raqamlarni bu yerga yozib qo'yishingizni tavsiya qilamiz:

NAD - Lenbrook Industries Limited bo'limi bo'lgan NAD Electronics International kompaniyasining savdo belgisidir. Mualliflik huquqi 2018, NAD Electronics International, Lenbrook Industries Limited bo'limi

KIRISH

QUTIDA NIMA BOR

Sizning C 338 bilan birga quyidagilarni topasiz

• Ikkita ajratiladigan asosiy quvvat shnuri
• 3V CR2025 batareyasi bilan AMP 3 masofadan boshqarish pulti
• Ikkita Wi-Fi antenna va bitta Bluetooth antenna
• Tez sozlash qo'llanmasi

QADOQLASHNI SAQLAB QOLING
Iltimos, sizning C 338 kelgan qutini va barcha qadoqlash materiallarini saqlab qoling. Agar siz ko'chib o'tsangiz yoki C 338 ni tashishingiz kerak bo'lsa, bu uni tashish uchun eng xavfsiz konteynerdir. Biz boshqa hollarda mukammal bo'lgan ko'plab komponentlarning to'g'ri tashish qutisi yo'qligi sababli tashish paytida shikastlanganini ko'rdik, shuning uchun iltimos: Qutini saqlab qoling!

JOYNI TANLASH

Yaxshi shamollatiladigan (har ikki tomonida va orqasida kamida bir necha dyuym bo'lgan) va C 338 ning old paneli va sizning asosiy tinglash/ko'rish pozitsiyangiz o'rtasida 25 fut / 8 metr ichida aniq ko'rinish chizig'ini ta'minlaydigan joyni tanlang - bu ishonchli infraqizil masofadan boshqarish aloqalarini ta'minlaydi. C 338 ozgina issiqlik hosil qiladi, lekin qo'shni komponentlarga xalaqit bermaydigan hech narsa emas.

C 338 NI ZAVOD STANDART SOZLAMALARIGA QAYTARISH

Old panelning SOURCE s tugmasini displeyda "C3" ko'rsatilguncha bosib turing. C 338 ni zavod standart sozlamalariga qaytarishni yakunlash uchun SOURCE s tugmasini qo'yib yuboring.

C 338 ni zavod standart sozlamalariga qaytarganingizda, siz o'rnatgan barcha sozlamalar yoki konfiguratsiyalar ham qayta o'rnatiladi yoki o'chiriladi.

NAZORAT ELEMENTLARINI ANIQLASH

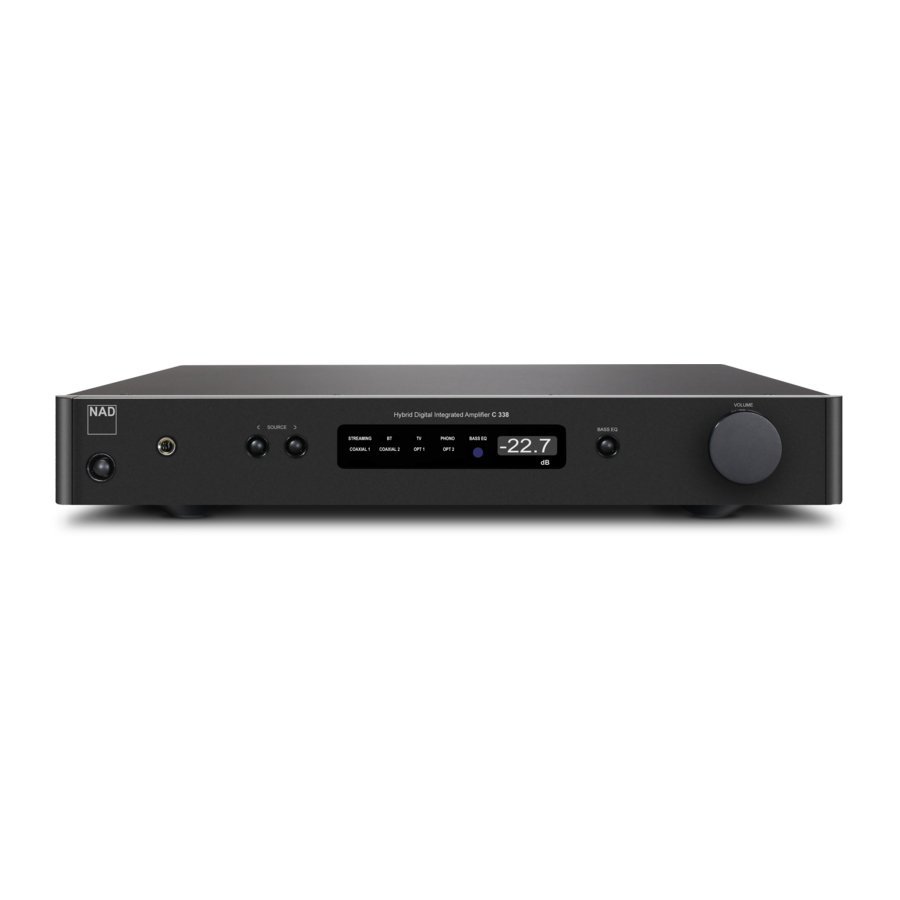

OLD PANEL

1. STANDBY BUTTON (KUTISH REJIMI TUGMASI)

• C 338 ni kutish rejimdan yoqish uchun Standby (Kutish) tugmasini bosing. Quvvat indikatori C 338 holatiga qarab rangini o'zgartiradi.
• Standby (Kutish) tugmasini yana bir bor bosish C 338 ni kutish rejimiga qaytaradi. Quvvat indikatori sarg'ish rangga o'zgaradi.
• Orqa paneldagi POWER (QUVVAT) o'chirgichi o'chirilgan bo'lsa, Standby (Kutish) tugmasi C 338 ni faollashtira olmaydi.
• Standby (Kutish) tugmasi, shuningdek, barcha Bluetooth (BT) qurilmalarini tozalash uchun ham ishlatiladi. Standby (Kutish) tugmasini bosib ushlab turing va barcha BT qurilmalari tozalanadi.

Standby (Kutish) tugmasi faollashishi uchun quyidagilar sodir bo'lishi kerak:

1. C 338 dan keladigan quvvat kabeli quvvat manbaiga ulangan bo'lishi kerak.
2. Orqa paneldagi POWER (QUVVAT) o'chirgichi ON (YOQILGAN) holatiga o'rnatilgan bo'lishi kerak.

2. POWER INDICATOR (QUVVAT INDIKATORI)

• C 338 kutish rejimida bo'lganda, bu indikator sarg'ish rangda bo'ladi.
• C 338 kutish rejimdan yoqilganda, bu indikator C 338 holatiga qarab rangini o'zgartiradi.

POWER INDICATOR COLOR CODE (QUVVAT INDIKATORI RANG KODI)	DESCRIPTION (TA'RIF)
Amber (Sarg'ish)	Standby mode (Kutish rejimi)
Short red flash then double flashing blue (Qisqa qizil chaqnash, keyin ikki marta ko'k chaqnash)	Booting (Yuklanmoqda)
Flashing blue (Ko'k miltillash)	Wi-Fi setup mode (Hotspot mode) (Wi-Fi sozlash rejimi (Hotspot rejimi))
Solid blue (Doimiy ko'k)	Wi-Fi connection (Wi-Fi ulanishi)
Solid blue (Doimiy ko'k)	Firmware upload (Dasturiy ta'minot yuklanmoqda)
No light (with flashing "- " display) (Yorug'lik yo'q ("- " displeyi miltillaydi))	Waiting to proceed with firmware update (Dasturiy ta'minotni yangilashni kutmoqda)
Amber (with flashing "- - -" display) (Sariq ("- - -" displeyi miltillaydi))	Firmware update progress (Dasturiy ta'minotni yangilash jarayoni) (update completed when display is solid "- - - -") (displey doimiy "- - - -" bo'lganda yangilash yakunlandi)

3. HEADPHONE (QULOQ KELTIKLAR)

• Quloqchinlar bilan tinglash uchun 1/4" stereo uyasi taqdim etiladi va har qanday qarshilikka ega bo'lgan odatiy quloqchinlar bilan ishlaydi.
• 3,5 mm "shaxsiy stereo" vilka kabi boshqa turdagi uyalarga ega quloqchinlarni ulash uchun mos adapterdan foydalaning.

4. (SOURCE) (MANBA)

• Manbalarni tanlash uchun SOURCE (MANBA) yoki SOURCE (MANBA) s ni bosing.

5. DISPLAY (EKRAN)

• Manba nomlari, Bass EQ va ovoz balandligi darajasining vizual ko'rsatkichlarini ko'rsatadi.

6. REMOTE SENSOR (MASOFADAN BOSHQARISH SENSORI)

• AMP 3 masofadan boshqarish pultini masofadan boshqarish sensoriga qaratib, tugmalarni bosing.
• C 338 ning masofadan boshqarish sensorini to'g'ridan-to'g'ri quyosh nuri yoki yoritish kabi kuchli yorug'lik manbaiga ta'sir qilmang. Agar shunday qilsangiz, C 338 ni masofadan boshqarish pulti bilan boshqara olmasligingiz mumkin.

Distance (Masofa): Masofadan boshqarish sensorining oldidan taxminan 23 fut (7 m).
Angle (Burchak): Masofadan boshqarish sensorining old tomonining har bir yo'nalishi bo'yicha taxminan 30°.

7. BASS EQ

• Bass EQ umumiy bass javobini kamida 6 dB ga oshiradi. "BASS EQ" BASS EQ yoqilganda displeyda yoritiladi.
• BASS EQ ni yoqish yoki o'chirish uchun o'zgartiring.

8. VOLUME (OVZ BALANDLIGI)

• VOLUME (OVZ BALANDLIGI) boshqaruv elementi karnaylar va quloqchinlarga yuboriladigan signalning umumiy balandligini sozlaydi. Ovoz balandligini boshqarish mukammal signalni kuzatish va kanal muvozanati bilan tavsiflanadi. U yuqori chiziqli va past shovqinli ishlashni ta'minlaydi.
• Ovoz balandligini oshirish uchun soat yo'nalishi bo'yicha va kamaytirish uchun soat yo'nalishiga teskari burang.
• Ovoz balandligining standart darajasi -20dB.

ORQA PANEL

DIQQAT!
Iltimos, biron bir ulanishni amalga oshirishdan oldin C 338 o'chirilgan yoki asosiy quvvat manbaidan uzilganligiga ishonch hosil qiling. Shuningdek, har qanday signal yoki AC quvvat ulanishlarini amalga oshirayotganda yoki uzayotganda barcha tegishli komponentlarni o'chirish yoki uzish tavsiya etiladi.

1. ANTENNA (ANTENNA)

• Har bir taqdim etilgan antennani orqa paneldagi tegishli antenna terminallariga ulang.
• WIFI ANTENNA 1 (WIFI ANTENNA 1) 5GHz tarmoq uchun, WIFI ANTENNA 2 (WIFI ANTENNA 2) 2.4GHz tarmoq uchun va BT ANTENNA (BT ANTENNA) Bluetooth antenna uchun.

2. AC MAINS INPUT (AC TARMOQ KIRISHI)

• C 338 ikkita alohida tarmoq quvvat kabellari bilan ta'minlangan. Hududingizga mos keladigan tarmoq quvvat kabelini tanlang.
• Vilkani tarmoq quvvat manbaiga ulashdan oldin, uning C 338 ning AC Mains (AC Tarmoq) kirish uyasiga mahkam ulanganligiga ishonch hosil qiling.
• C 338 ning AC Mains (AC Tarmoq) kirish uyasidan kabelni uzishdan oldin har doim tarmoq quvvat vilkasini tarmoq quvvat manbaidan uzing.

3. FUSE HOLDER (SAQLAGICH USHLAGICHI)

• Faqat malakali NAD xizmat ko'rsatish texniklari ushbu saqlagich ushlagichiga kirish huquqiga ega. Ushbu saqlagich ushlagichini ochish shikast etkazishi mumkin, shuning uchun C 338 kafolati bekor qilinadi.

4. POWER (QUVVAT)

• POWER (QUVVAT) o'chirgichi C 338 uchun asosiy AC tarmoq quvvatini ta'minlaydi.
• POWER (QUVVAT) o'chirgichi ON (YOQILGAN) holatiga o'rnatilganda, C 338 Standby (Kutish) LEDi bir zumda qizil rangga o'tishi, keyin ikki marta miltillashi (yuklanishi) va ko'k (hotspot rejimi) yoki doimiy ko'k (Wi-Fi ulanishi) bilan ko'rsatilgandek yoqiladi.
• Agar siz C 338 dan uzoq vaqt davomida foydalanishni rejalashtirmasangiz (masalan, ta'tilda bo'lganingizda), POWER (QUVVAT) o'chirgichini o'chiring.
• POWER (QUVVAT) o'chirilgan holda, na old paneldagi Standby (Kutish) tugmasi, na AMP 3 masofadan boshqarish pultining [ON] tugmasi C 338 ni faollashtira olmaydi.

5. COAX 1-2, OPT 1-2

• CD yoki BD/DVD pleerlar, raqamli kabel qutisi, raqamli tunerlar va boshqa tegishli komponentlar kabi manbalarning tegishli optik yoki koaksiyal raqamli chiqishiga ulaning.

6. STREAMING (TRANSLYATSIYA)

• Chiziqli darajadagi translyatsiya qurilmalari uchun kirish. Manba qurilmasining chap va o'ng "Audio Output" (Audio Chiqish) ni ushbu kirishga ulash uchun ikkita RCA-dan RCA ga olib keling.

7. TV (TELEVIZOR)

• Televizorning analog audio chiqishi uchun kirish. Manba qurilmasining chap va o'ng "Audio Output" (Audio Chiqish) ni ushbu kirishga ulash uchun ikkita RCA-dan RCA ga olib keling.

8. PHONO (FON)

• Faqat Moving Magnet (MM) fono kartridji uchun kirish. Agar siz Moving Magnet kartridjidan foydalanayotgan bo'lsangiz, gramofoningizdan ikkita RCA kabelini ushbu kirishga ulang.

9. SUBW OUT (SUBW CHIQISHI)

• SUBW OUT (SUBW CHIQISHI) ni quvvatli sabvuferning past darajadagi kirishiga ulash uchun RCA kabelidan foydalaning.
• 100Hz gacha bo'lgan past chastotali ma'lumotlar ulangan sabvuferga yuboriladi.

10. GROUND TERMINAL (YER TERMINALI)

• C 338 ning topraklanmış AC devor rozetkasiga ulanganligiga ishonch hosil qiling.
• Agar kerak bo'lsa, PHONO (FON) kirishi uchun fono yoki gramofon manbasini topraklash uchun ushbu yer terminalidan foydalaning.
• Agar alohida yer topraklama zarur bo'lsa, C 338 ni topraklash uchun ushbu terminaldan foydalaning. C 338 ni ushbu terminalga yer simini yoki shunga o'xshash narsani ulash orqali topraklash mumkin. Kiritgandan so'ng, simni mahkamlash uchun terminalni torting.

11. SPEAKERS (KARNAYLAR)
    • C 338 ning "R +" va "R-" deb belgilangan o'ng karnay terminallarini belgilangan o'ng karnayingizning tegishli "+" va "-" terminallariga ulang. C 338 ning chap karnay terminallari va tegishli chap karnay uchun ham xuddi shunday takrorlang.
    • C 338 ni yoqishdan oldin karnay ulanishlarini ikki marta tekshiring.

• Ko'k terminallar hech qachon yerga (toprakka) ulanmasligi kerak.
• Hech qachon ko'k terminallarni bir-biriga yoki umumiy yer qurilmasiga ulamang.
• Ushbu kuchaytirgichning chiqishini hech qanday quloqchin adapteriga, karnay o'chirgichiga yoki chap va o'ng kanallar uchun umumiy yerdan foydalanadigan har qanday qurilmaga ulamang.

ESLATMA

• 16 o'lchovli (American Wire Gauge yoki AWG) yoki undan pastroq simli simdan foydalaning. C 338 ga ulanishlar banan tipidagi vilkalar bilan amalga oshirilishi mumkin.
• Terminalning plastik gaykasini bo'shatib, toza, ozoda ulanishni amalga oshirib va qayta tortib, yalang'och sim yoki pinlardan ham foydalanish mumkin. Qisqa tutashuv xavfini kamaytirish uchun ulanish uchun faqat 1/2 dyuym yalang'och sim yoki pin ishlatilishiga va karnay simining bo'shashgan tolalari yo'qligiga ishonch hosil qiling.

AMP 3 MASOFADAN BOSHQARISH PULTI

1. ON (YOQISH): Qurilmani kutish rejimdan ish rejimiga o'tkazing.
   OFF (O'CHIRISH): Qurilmani kutish rejimiga o'tkazing.
2. SOURCE (MANBA) : Manba kirish tanlovlari orqali tanlang.
3. DIM (XIRA): Displey yorqinligi darajasini kamaytiring, o'chiring yoki oshiring.
4. MUTE (OVZSIZ): Vaqtincha ovozni o'chiring yoki tiklang. MUTE (OVZSIZ) rejimi displey oynasida ko'rsatilganidek "- - - -" bilan ko'rsatiladi. Ovozni tiklash uchun VOLUME (OVZ BALANDLIGI) tugmasini aylantiring yoki VOLUME (OVZ BALANDLIGI) d/f ni bosing.
5. VOLUME (OVZ BALANDLIGI) : Ovoz balandligi darajasini oshiring yoki kamaytiring.
6. BASS: BASS EQ funksiyasini YOQING/O'CHIRING.
7. CAST PLAYBACK CONTROL (TRANSLYATSIYA IJRO ETISHNI BOSHQARISH) (faol Cast sessiyasiga tegishli): Quyidagi funksiyalarning har biri yoki barchasi ijro etilayotgan Musiqa Xizmatiga qarab qo'llanilishi mumkin.
   : Cast sessiyasini boshlang/to'xtating.
   : Cast sessiyasida keyingi qo'shiqqa o'ting.
   : Cast sessiyasida oldingi qo'shiqqa qayting.

FOYDALANISH

WI-FI ULANISHINI O'RNATISH

Mobil qurilmangizdagi sevimli musiqangiz, radiolaringiz yoki podkastlaringizni Chromecast o'rnatilgan funksiyasi, musiqa xizmati ilovalari va boshqa tegishli tarmoq qurilmalari/pleyerlari yordamida C 338 ga uzatishingiz mumkin. Musiqani uzatish uchun Wi-Fi ulanishi o'rnatilishi kerak.

ESLATMALAR

• Android qurilmasi ushbu qo'llanmada ko'rsatilgan ilova skrinshotlari yoki namoyishlari uchun mos yozuvlar qurilmasi sifatida ishlatiladi. iOS qurilmasidan foydalanish asosan bir xil ilova displeyini biroz farqlar bilan ko'rsatadi.
• Ko'rsatilgan ilova skrinshotlari ushbu qo'llanma yaratilgan paytda amal qiladi. Qadamlar yoki ekran displeyi vaqt o'tishi bilan o'zgarishi mumkin.

WI-FI O'RNATISH TARTIBI

1. Google Home ilovasini media boshqaruv qurilmangizning tegishli ilovalar do'konlaridan yuklab oling - Apple iOS qurilmalari (iPad, iPhone va iPod) yoki Android qurilmalari.


2. Orqa paneldagi POWER (quvvat) tugmasini ON (yoqish) holatiga o'rnating.
3. Qurilmani kutish rejimdan ish rejimiga o'tkazish uchun old panel Standby (kutish) tugmasini bosing. Quvvat indikatorining rangi tez miltillovchi ko'k rangga o'rnashishini kuting – bu C 338 ning standart sozlamasi bo'lib, u Wi-Fi o'rnatish rejimida (Hotspot rejimi) ekanligini ko'rsatadi.
   Agar Quvvat indikatorining rangi doimiy ko'k rangga aylansa, Wi-Fi ulanishini o'rnatishga hojat yo'q, chunki doimiy ko'k rang o'rnatilgan Wi-Fi ulanishini bildiradi.
4. Google Home ilovasini oching
   Quyidagi skrinshotlarda o'rnatish jarayonini davom ettirish uchun qilinishi kerak bo'lgan qadamlarni ko'rsatish uchun ajratilgan element yoki bo'lim ko'rsatiladi. Ko'rsatilgandek ajratilgan elementni tanlang. Agar ajratilgan element yoki bo'lim bo'lmasa, bu ekran avtomatik ravishda keyingi ekranga o'tishini anglatadi.
5. Faqat Android qurilmalari uchun

   Faqat iOS qurilmalari uchun
   "Settings" ("Sozlamalar") va keyin "Wi-Fi" menyusiga o'ting. C 338 ning noyob ID raqamini tanlang, bu misolda "NADAmplifierDF432A0. h002".

10. Agar karnaylardan hech qanday ovoz eshitilmasa, "TRY AGAIN" ("QAYTA URINIB KO'RING") ni tanlang. Aks holda, keyingi qadamga o'tish uchun "I HEARD IT" ("ESHITDIM") ni tanlang.

    iOS qurilmalari uchun sizdan quyida ko'rsatilganidek, mintaqani yoki joylashuvingizni tanlash talab qilinishi mumkin.

    Ba'zi hollarda, shunga o'xshash qalqib chiquvchi xabar paydo bo'ladi. Keyingi qadamni davom ettirish uchun "PROCEED" ("DAVOM ETISH") (yoki iOS qurilmasi uchun "OK") ni tanlashingiz mumkin.

11. Standart Chromecast o'rnatilgan kuchaytirgich nomini saqlab qoling yoki xohishingizga ko'ra nomini o'zgartiring. Ekrandagi klaviaturadan foydalanib, Chromecast o'rnatilgan kuchaytirgich nomini o'zgartiring. Keyingi qadamga o'tish uchun "CONTINUE" ("DAVOM ETISH") ni tanlang.

12. Agar ko'rsatilgan Wi-Fi ulanishi sizning afzal ko'rgan tarmog'ingiz bo'lmasa, ochiladigan menyudan afzal ko'rgan tarmog'ingizni tanlang.

13. Ekrandagi klaviaturadan foydalanib, taqdim etilgan maydonga Wi-Fi parolingizni kiriting. Keyingi qadamga o'tish uchun "CONTINUE" ("DAVOM ETISH") ni tanlang. Shuni yodda tutingki, "GET WI-FI PASSWORD" ("WI-FI PAROLINI OLISH") ni tanlash ham mumkin - joriy mobil qurilmadan Wi-Fi paroli nusxalanadi.

15. Bu muvaffaqiyatli tarmoq ulanishi bo'lganda ko'rsatiladi. Keyingi qadamga o'tish uchun "CONTINUE" ("DAVOM ETISH") ni tanlang.


16. Bu Wi-Fi ulanishini o'rnatishni yakunlaydi. Wi-Fi o'rnatishdan chiqish uchun "LEAVE SETUP" ("O'RNATISHNI TARK ETISH") ni tanlang yoki Google hisob qaydnomangizga yoki boshqa hisob qaydnomalariga ro'yxatdan o'tish uchun "SIGN-IN" ("KIRISH") ni tanlang.


MUHIM ESLATMA

• Agar Chromecast o'rnatilgan kuchaytirgichingiz (C 338) va media boshqaruv qurilmangizning (iOS yoki Android qurilmasi) Wi-Fi tarmog'i har xil bo'lsa, quyidagi ekran ko'rsatiladi. Chromecast o'rnatilgan kuchaytirgichingizning (C 338) Wi-Fi ulanishini yakunlash uchun "OK" ni tanlang.

MUSIQANI UZATISH

Wi-Fi ulanishi muvaffaqiyatli o'rnatilgandan so'ng, boshqaruv media qurilmangizdagi musiqani Chromecast o'rnatilgan, musiqa xizmati ilovalari va boshqa tegishli tarmoq qurilmalari/pleyerlari orqali C 338 ga uzatish mumkin.

Wi-Fi ulanishi orqali musiqa uzatilganda old panel displey indikatori "Wi-Fi/BT" yonadi.

Musiqani uzatishga ruxsat berish uchun boshqaruv media qurilmalari va C 338 bir xil Wi-Fi tarmog'ida bo'lishi kerak.

CHROMECAST O'RNATILGAN

Chromecast o'rnatilgan - bu sevimli musiqangiz, radiolaringiz yoki podkastlaringizni boshqaruv media qurilmangizdan C 338 ga uzatish imkonini beruvchi texnologiya.

C 338 ga uzatishni boshlash uchun sevimli musiqa ilovalaringiz yoki brauzeringizdan Cast (uzatish) tugmasini bosing yoki ustiga bosing. Ovoz balandligini sozlang yoki qo'shiqni o'zgartiring, to'g'ridan-to'g'ri boshqaruv media qurilmangizdan.

MUSIQA XIZMATLARI

Musiqa xizmatini ijro etishni boshlash uchun C 338 ni (masalan, NAD_C338_xxxxxx) tanlang. Quyidagi misol Spotify uchun.

C 338 da Spotify ni ijro etish

1. Musiqa ijro eting.
2. Ekran pastidagi Now Playing (Hozir ijro etilmoqda) panelini bosing.
3. DEVICES AVAILABLE (QURILMALAR MAVJUD) ni bosing.
4. Spotify ni ijro etishni boshlash uchun qurilmani (bu misolda NAD_C338_08D01C) bosing.


Boshqa musiqa xizmatlari uchun ularni C 338 kabi uzatish qurilmasiga qanday ulash mumkinligi haqidagi o'rnatish tartibini tekshiring.

Tarmoq (Wi-Fi) va Bluetooth orqali ijro etish bir xil old panel displey indikatorini baham ko'radi - Wi-Fi/BT.

LISENZIYALAR

Spotify dasturi uchinchi tomon lisenziyalariga bo'ysunadi, ularni quyidagi manzildan yuklab olish mumkin www.spotify.com/connect/third-party-licenses

BLUETOOTH MANBA SIFATIDA

Quyidagi tartibga rioya qilib, Bluetooth qurilmangizni C 338 bilan bog'lashni boshlang.

1. Ta'minlangan Bluetooth antennasi orqa paneldagi BT antenna terminaliga ulanganligiga ishonch hosil qiling. Shuningdek, Bluetooth qurilmangiz faol yoki yoqilganligiga ishonch hosil qiling.
2. iOS, Android yoki Bluetooth qurilmangizdan foydalanib, Settings (Sozlamalar) – Bluetooth ga o'ting va keyin Bluetooth qurilmalarini qidiring.
3. Bluetooth sozlamalaringizda ro'yxatga olingan mavjud qurilmalar orasidan C 338 ning noyob qurilma ID sini tanlang. C 338 va Bluetooth qurilmangizni birga bog'lang yoki ulang.
4. Bluetooth qurilmangiz va C 338 muvaffaqiyatli bog'langandan so'ng, Bluetooth qurilmangizdan musiqa ijro etishni boshlashingiz mumkin.

Bluetooth ulanishi orqali musiqa uzatilganda old panel displey indikatori "Wi-Fi/BT" yonadi.

• Tarmoq (Wi-Fi) va Bluetooth ulanishi orqali musiqa ijro etish bir xil old panel displey indikatorini baham ko'radi - Wi-Fi/BT.
• Tarmoq (Wi-Fi) va Bluetooth ulanishi orqali musiqa ijro etish faqat bir vaqtning o'zida amalga oshirilishi mumkin. Misol uchun, agar musiqa hozirda Tarmoq (Wi-Fi) ulanishi orqali ijro etilayotgan bo'lsa va keyin Bluetooth ulanishi orqali musiqa ijro etish ishga tushirilsa, Tarmoq (Wi-Fi) ulanishi orqali musiqa ijro etish to'xtatiladi yoki ustiga yoziladi va Bluetooth ulanishi orqali musiqa ijro etish o'z kuchiga kiradi.

BLUETOOTHNING MAVJUDLIGI
Bluetoothni quyidagi usul bilan yoqish yoki o'chirish mumkin.

• Bluetooth ON (yoqilgan) (aniqlanadigan): BT/Wi-Fi displey belgisi uch marta miltillaguncha AMP3 pultining [ ] tugmasini bosib turing.
• Bluetooth OFF (o'chirilgan) (ko'rinmas): BT/Wi-Fi displey belgisi ikki marta miltillaguncha AMP3 pultining [ ] tugmasini bosib turing.

AVTOMATIK KUTISH

Avtomatik kutish funksiyasi C 338 ning Yevropa ekodizayn qoidalariga mos keladigan ajralmas funksiyasidir. Agar 20 daqiqa ichida joriy manbada foydalanuvchi interfeysi o'zaro ta'siri yoki audio bo'lmasa, C 338 ni avtomatik ravishda kutish rejimiga o'tish uchun sozlash mumkin. Avtomatik kutish rejimini yoqish yoki o'chirish uchun quyidagi tartibga rioya qiling.

Avtomatik kutish rejimini yoqish/o'chirish

Ish rejimida SOURCE (manba) s va BASS EQ tugmalarini bir vaqtda old panel displeyida "ON" (yoqilgan) ko'rsatilguncha bosib turing. "ON" (yoqilgan) - bu standart avtomatik kutish rejimi sozlamasi. Avtomatik kutish rejimini o'chirish uchun xuddi shu narsani takrorlang, lekin bu safar displeyda "OFF" (o'chirilgan) ko'rsatilishi kerak.

AVTOMATIK KUTISH REJIMLARI

Avtomatik kutish ON (yoqilgan) holatiga o'rnatilgan holda avtomatik kutish rejimining ikki turi mavjud.

ECO rejimi
ECO rejimini faollashtirish: Displeyda miltillovchi "OFF" (o'chirilgan) ko'rsatilguncha old panel Standby (kutish) tugmasini bosib turing. Keyin C 338 ECO avtomatik kutish rejimiga o'tadi.

• ECO kutish rejimi C 338 ni eng kam quvvat sarfi (0,5 Vt dan kam) bilan kutish rejimiga o'tkazadi.
• ECO kutish rejimida C 338 ni faqat quyidagi usul bilan ish rejimiga o'tkazish mumkin.
  • Old panel Standby (kutish) tugmasini bosing.
  • Analog yoki raqamli manbalarni ijro etishni davom ettiring.

Tarmoq rejimi

• Agar 20 daqiqa ichida foydalanuvchi interfeysi o'zaro ta'siri va faol manba kiritilishi bo'lmasa, qurilma tizimning ishlash darajasi pasaytirilgan holda (2 Vt dan kam) kutish rejimiga o'tadi.
• Tarmoq va Bluetooth ulanishlari tarmoq kutish rejimida saqlanadi.
• Tarmoq kutish rejimida C 338 ni quyidagi usullardan birini qo'llagan holda ish rejimiga qaytarish mumkin.
  • Analog yoki raqamli manbalarni ijro etishni davom ettiring.
  • Tarmoqqa ulangan ilovani faollashtiring yoki ijro eting
  • Bog'langan Bluetooth manbasini ijro eting
  • VOLUME (ovoz balandligi) tugmasini aylantiring
  • (SOURCE) (manba) yoki BASS EQ tugmalaridan birini bosing
  • Old panel Standby (kutish) tugmasini bosing

AVTOMATIK ANIQLASH

Avtomatik aniqlash funksiyasi C 338 ga faol (raqamli/analog) audio manba kiritilishi bilan ishga tushirilganda kutish rejimdan uyg'onish imkonini beradi.

Avtomatik aniqlash rejimini yoqish/o'chirish
Ish rejimida old panel BASS EQ tugmasini old panel displeyida "A" (On) (yoqilgan) ko'rsatilguncha bosib turing.

Avtomatik aniqlash rejimini o'chirish uchun xuddi shu narsani takrorlang, lekin bu safar displeyda "-" (Off) (o'chirilgan) ko'rsatilishi kerak.

A (On) (yoqilgan): Qurilma faol audio manba kiritilishi bilan ishga tushirilganda kutish rejimdan uyg'onadi.
- (Off) (o'chirilgan): Qurilma faol audio manba kiritilishi bilan ishga tushirilganda ham kutish rejimida qoladi.

Avtomatik aniqlash rejimi "On" (yoqilgan) holatiga o'rnatilgan bo'lsa, faol audio manba kiritilishi mavjud ekan, qurilma kutish rejimiga o'ta olmaydi. Qurilmaga Avtomatik aniqlash "A" (On) (yoqilgan) holatiga o'rnatilgan holda kutish rejimiga o'tishiga ruxsat berish uchun quyidagilarni bajaring.

• Audio manba kiritish(lar)ingizni o'chiring yoki to'xtating
• Avtomatik aniqlash sozlamasini "-" (Off) (o'chirilgan) holatiga o'rnating

INFRAQIZIL O'RGANISH

Infraqizil (IR) o'rganish har qanday NAD bo'lmagan pultga IR pult kodlarini o'rganish imkonini beradi. O'rganilgan kodlar bilan sozlangan NAD bo'lmagan pult C 338 ga buyruq berish yoki uni boshqarish uchun ishlatilishi mumkin. IR pult kodlari ta'minlangan AMP 3 pultiga asoslangan.

IR PULT KODLARINI QANDAY O'RGANISH MUMKIN

1. Old panel BASS EQ va a SOURCE tugmalarini bir vaqtda old panel displeyida "F1" paydo bo'lguncha bosib turing. "F1" displeyi qurilmaning IR o'rganish rejimida ekanligini ko'rsatadi.
2. Jami o'n ikkita IR pult kodini o'rganish mumkin. Ushbu kodlar "F1, F2....F12" deb belgilangan va quyidagi AMP3 pult sxemasida ularning taqsimlanishi bilan aniqlanadi.

3. F1, F2...F12 orqali o'tish uchun old panel a SOURCE yoki SOURCE s dan foydalaning.
4. Misol uchun, "F5" (Ovoz balandligini oshirish) ni o'rganish uchun a SOURCE yoki SOURCE s ni old panel displeyida "F5" ko'rsatilguncha o'zgartiring.
5. BASS EQ ni bosing va "F5" miltillay boshlaydi.
6. NAD bo'lmagan pultni old panel displeyiga qaratgan holda, NAD bo'lmagan pultda "F5" o'rganiladigan tegishli tugmani bosing. "F5" miltillashni to'xtatadi, qisqa vaqt ichida doimiy bo'lib qoladi va keyin keyingi buyruq (F6) ko'rsatiladi. Doimiy "F5" "F5" kodining NAD bo'lmagan pult tomonidan allaqachon o'rganilganligini ko'rsatadi.
7. Boshqa IR pult kodlarini o'rganish uchun yuqoridagi jarayonni takrorlang.
8. O'rganilgan IR pult kodlarini saqlash va shu bilan birga IR o'rganish rejimdan chiqish uchun old panel BASS EQ va a SOURCE tugmalarini old panel displeyi ovoz balandligi displeyiga qaytguncha bosib turing.

DASTURIY TA'MINOTNI AVTOMATIK YUKLAB OLISH

C 338 ning Wi-Fi ulanishini yoqish va sozlashdan so'ng, u eng yangi qurilma dasturiy ta'minotiga ega ekanligiga ishonch hosil qilish uchun o'rnatish jarayonini boshlaydi. Ushbu o'rnatish jarayonida quvvat manbaini uzmang yoki yangi buyruqlar kiritmang.

Displey dastlab dasturiy ta'minotni yuklab olish jarayonini foizda ko'rsatadi.

Keyin C 338 yuklab olingan dasturiy ta'minot bilan avtomatik ravishda yangilanadi. Yangilanish jarayoni displeyda progressiv "-" (chiziqcha) belgilari sifatida ko'rsatiladi. Displey quyidagi rasmga o'xshab ko'rinsa, jarayon yakunlandi va qurilma avtomatik ravishda qayta ishga tushiriladi.

ESLATMA
Ushbu o'rnatish jarayoni C 338 ni eng so'nggi dasturiy ta'minot bilan yangilab turish uchun vaqti-vaqti bilan boshlanadi.

Barcha texnik xususiyatlar IHF 202 CEA 490-AR-2008 standartiga muvofiq o'lchanadi. THD AP AUX 0025 passiv filtri va AES 17 faol filtri yordamida o'lchanadi.

TEXNIK XUSUSIYATLAR

OLDINDAN KUCHAYTIRGICH QISMI
LINE IN, SUBWOOFER OUT
THD (20 Hz – 20 kHz)	<0.005% at 2 V out
Signal-to-Noise Ratio	>106 dB(IHF; A-weighted, ref. 500 mV out, unity gain)
Input impedance (R and C)	56 kohms + 100 pF
Maximum input signal	>4.5 Vrms (ref. 0.1% THD)
Output impedance	Source Z + 200 ohm
Input sensitivity	50 mV (100Hz ref. 500 mV out, Volume maximum)
Maximum voltage output -IHF load	>4.5 V (ref. 0.1% THD)
LINE INPUT, HEADPHONE OUT
THD (20 Hz – 20 kHz)	<0.005% at 1V out
Signal-to-Noise Ratio	>105 dB (32 ohms loads; A-WTD, ref. 2V out, unity gain
Frequency response	±0.3 dB (20 Hz - 20 kHz)
Channel separation	>56 dB at 1kHz
Output impedance	0.5 ohm
UMUMIY TEXNIK XUSUSIYATLAR
LINE IN, SPEAKER OUT
Continuous output power into 8 ohms and 4 ohms	50W (ref. 20 Hz-20 kHz at rated THD, both channels driven)
THD (20 Hz – 20 kHz)	<0.03% (250 mW to 50W, 8 ohms and 4 ohms)
Signal-to-Noise Ratio	>98 dB (A-weighted, 500 mV input, ref. 1 W out in 8 ohms)
Clipping power	>60 W (at 1 kHz 0.1% THD)
IHF dynamic power	8 ohms: 80 W 4 ohms: 150 W 2 ohms: 210 W
Peak output current	>18 A (in 1 ohm, 1 ms)
Damping factor	>300 (ref. 8 ohms, 20Hz to 6.5kHz)
Frequency response	±0.3 dB (20 Hz - 20 kHz)
Channel separation	>75 dB (1 kHz) >65 dB (10 kHz)
Input sensitivity (for 50 W in 8 ohms)	Line In: 380 mV Digital In: 18% FS
Supports bit rate/sample rate	up to 24 bit/192 kHz
Standby power	<0.5 W
PHONO IN, SPEAKER OUT
THD (20 Hz – 20 kHz)	<0.03% at 50 W out
Signal-to-Noise Ratio	>82 dB (200 ohms source, A-weighted, ref. 500 mV out) >76 dB (MM cartridge source, IHF A-weighted, ref. 500 mV out)
Input sensitivity	4.1 mV (ref 50 W 1 kHz 4 ohms out, volume maximum)
Frequency response	±0.3 dB (20 Hz - 20 kHz)
Input impedance (R and C)	47 kohms + 100 pF
Maximum input signal at 1kHz	>80 mVrms (ref. 0.1% THD)
O'LCHAM VA OG'IRLIK
Gross dimensions (W x H x D)	435 x 70 x 285 mm 17 ¹/8 x 2 ¹³/16 x 11 ¹/4 inches
Shipping weight	5.85 kg (12.90 lbs)

* - Umumiy o'lchamga oyoqlar, ovoz balandligi tugmasi va kengaytirilgan orqa panel terminallari kiradi.

The Spotify software is subject to third party licenses that can be downloaded from www.spotify.com/connect/third-party-licenses

Texnik xususiyatlar ogohlantirilmasdan o'zgartirilishi mumkin. Yangilangan hujjatlar va funksiyalar uchun C 338 haqidagi so'nggi ma'lumotlarni www.NADelectronics.com saytida tekshiring.

www.NADelectronics.com

©2018 NAD ELECTRONICS INTERNATIONAL
LENBROOK INDUSTRIES LIMITEDNING BIR QISMI

Barcha huquqlar himoyalangan. NAD va NAD logotipi - Lenbrook Industries Limited bo'limi bo'lgan NAD Electronics International kompaniyasining savdo belgilaridir.
Ushbu nashrning hech bir qismi NAD Electronics International kompaniyasining yozma ruxsatisiz hech qanday shaklda ko'paytirilishi, saqlanishi yoki uzatilishi mumkin emas.
Nashr etilish vaqtida mazmunning aniqligini ta'minlash uchun barcha sa'y-harakatlar qilingan bo'lsa-da, funksiyalar va texnik xususiyatlar oldindan ogohlantirilmasdan o'zgartirilishi mumkin.

Manbalar

• Third Party Licenses | Spotify for Developers
• NAD Electronics | High Performance Hi-Fi and Home Theatre
• App Store - Apple
• Google Play

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

NAD C338 - Gibrid Raqamli Integratsiyalashgan Amplifikator Qo'llanmasi ni yuklab olish

Mavjud tillar
