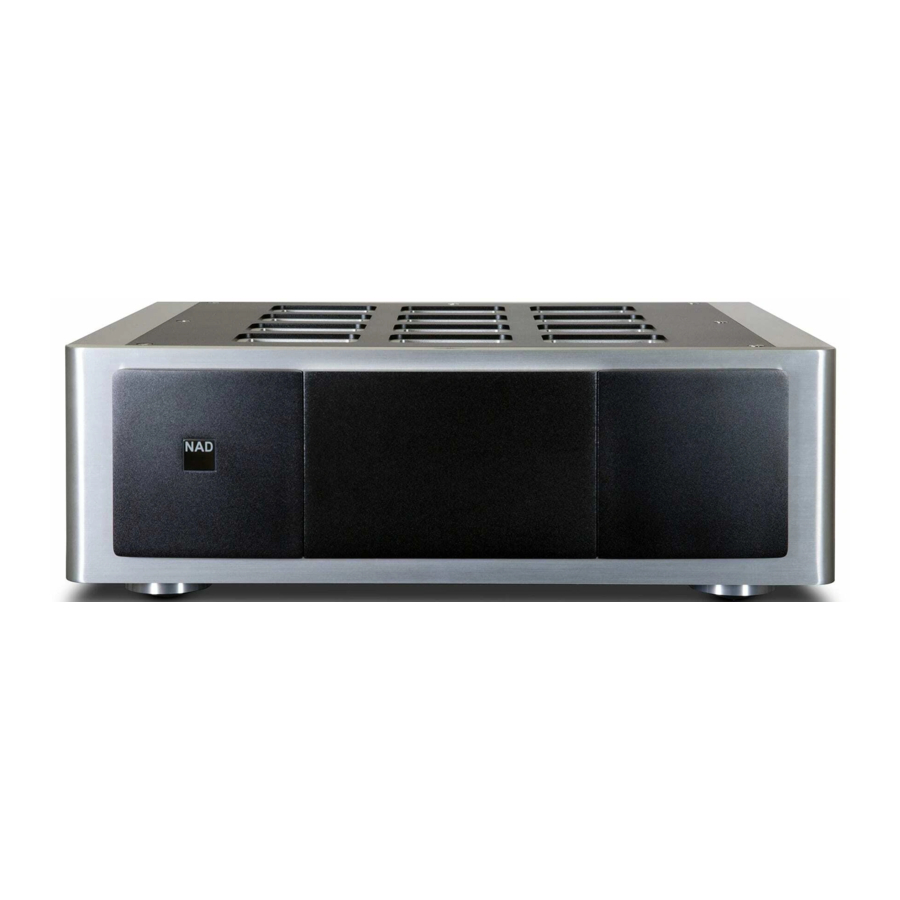

NAD M28 – seitsmekanalilise võimsusvõimendi kasutusjuhend

Sisu

1 OLULISED OHUTUSJUHISED
- 1.1 MÄRKUSED KESKKONNAKAITSE KOHTA
2 SISSEJUHATUS
3 JUHTSEADISTE IDENTIFITSEERIMINE
- 3.1 ESIPANEEL
- 3.2 TAGAPANEEL
4 PROBLEEMIDE LAHENDAMINE
5 SPETSIFIKATSIOONID
6 Viited
7 Laadi alla juhend
8 Teistes keeltes

OLULISED OHUTUSJUHISED

Lugege juhiseid – Enne toote kasutamist tuleb läbi lugeda kõik ohutus- ja kasutusjuhendid.
Hoidke juhiseid alles – Ohutus- ja kasutusjuhendid tuleb alles hoida, et neid saaks hiljem lugeda.
Pange hoiatused tähele – Kõiki tootel ja kasutusjuhendis olevaid hoiatusi tuleb järgida.
Järgige juhiseid – Kõiki kasutus- ja kasutamisjuhiseid tuleb järgida.
Puhastamine – Enne puhastamist ühendage see toode seinakontaktist lahti. Ärge kasutage vedelaid ega aerosoolpuhastusvahendeid. Kasutage puhastamiseks kuiva lappi.
Lisaseadmed – Ärge kasutage tootja poolt soovitamata lisaseadmeid, kuna need võivad põhjustada ohtu.
Vesi ja niiskus – Ärge kasutage seda toodet vee läheduses – näiteks vannis, pesukausi, köögivalamu või pesuvanni läheduses; niiskes keldris või basseini läheduses; jms.
Tarvikud – Ärge asetage seda toodet ebastabiilsele kärule, alusele, statiivile, kronsteinile või lauale. Toode võib kukkuda, põhjustades tõsiseid vigastusi lapsele või täiskasvanule ning tõsiseid kahjustusi tootele. Kasutage ainult tootja soovitatud või koos tootega müüdavaid käru, alust, statiivi, kronsteini või lauda. Toote paigaldamisel tuleb järgida tootja juhiseid ja kasutada tootja soovitatud paigaldustarvikut.
Käru – Tootest ja käru kombinatsioonist tuleb hoolikalt liikuda. Järsud peatused, liigne jõud ja ebatasased pinnad võivad põhjustada toote ja käru kombinatsiooni ümbermineku.
Ventilatsioon – Korpuses on pilud ja avad ventilatsiooniks, et tagada toote usaldusväärne töö ja kaitsta seda ülekuumenemise eest. Neid avasid ei tohi blokeerida ega katta. Avasid ei tohiks kunagi blokeerida, asetades toote voodile, diivanile, vaibale või muule sarnasele pinnale. Seda toodet ei tohiks paigutada sisseehitatud seadmesse, näiteks raamaturiiulisse või racki, kui pole tagatud korralik ventilatsioon või tootja juhiseid pole järgitud.
Toiteallikad – Seda toodet tohib kasutada ainult märgistussildil märgitud toiteallikaga ja ühendada kaitsemaandusega PISTIKUPESA pistikupessa. Kui te pole kindel oma kodu toiteallika tüübis, pidage nõu oma toote edasimüüja või kohaliku energiaettevõttega.
Toitejuhtme kaitse – Toitejuhtmed tuleb paigutada nii, et nende peal ei oleks tõenäoline kõndida ega neid kinni pigistada esemetega, mis on nende peale või vastu asetatud, pöörates erilist tähelepanu juhtmetele pistikute, mugavuspistikupesade ja tootest väljumise koha juures.
Pistik – Kui lahutusseadmena kasutatakse pistikut või seadme pistikut, peab lahutusseade olema kergesti kasutatav.
Välisantenni maandus – Kui toote külge on ühendatud väline antenn või kaablisüsteem, veenduge, et antenn või kaablisüsteem on maandatud, et tagada kaitse pinge kõikumiste ja staatilise elektri eest. Riikliku elektrikaabli artiklis 810, ANSI/NFPA 70, on teavet masti ja tugikonstruktsiooni nõuetekohase maandamise, antennilahendusseadme sisendjuhtme maandamise, maandusjuhtmete suuruse, antennilahendusseadme asukoha, maanduselektroodidega ühendamise ja maanduselektroodi nõuete kohta.
Pikne – Selle toote täiendavaks kaitseks äikesetormi ajal või kui see jäetakse pikaks ajaks järelevalveta ja kasutamata, ühendage see seinakontaktist lahti ning ühendage lahti antenn või kaablisüsteem. See hoiab ära toote kahjustamise äikese ja elektriliini pingekõikumiste tõttu.
Elektriliinid – Välist antennisüsteemi ei tohiks paigutada õhuliinide või muude elektrivalgustus- või toiteahelate lähedusse või kohta, kuhu see võib kukkuda sellistesse elektriliinidesse või ahelatesse. Välise antennisüsteemi paigaldamisel tuleb olla äärmiselt ettevaatlik, et vältida selliste elektriliinide või ahelate puudutamist, kuna nendega kokkupuude võib olla surmav.
Ülekoormamine – Ärge koormake üle seinakontakte, pikendusjuhtmeid ega integreeritud pistikupesasid, kuna see võib põhjustada tulekahju või elektrilöögi ohtu.
Leegiallikad – Tootel ei tohiks olla lahtiseid leegiallikaid, näiteks süüdatud küünlaid.
Esemete ja vedelike sattumine – Ärge kunagi suruge mingisuguseid esemeid läbi avade sellesse tootesse, kuna need võivad puudutada ohtlikke pinge punkte või lühistada osi, mis võivad põhjustada tulekahju või elektrilöögi. Ärge kunagi valage tootele mingisugust vedelikku.
Kõrvaklapid – Kõrvaklappide ja peakomplektide liigne helirõhk võib põhjustada kuulmislangust.
Kahjustused, mis nõuavad hooldust – Ühendage see toode seinakontaktist lahti ja pöörduge hooldustöödeks kvalifitseeritud hooldustöötajate poole järgmistel tingimustel:
- Kui toitejuhe või pistik on kahjustatud.
- Kui toote sisse on voolanud vedelikku või kukkunud esemeid.
- Kui toode on olnud vihma või vee käes.
- Kui toode ei tööta normaalselt, järgides kasutusjuhendit. Reguleerige ainult neid juhtnuppe, mis on kasutusjuhendis käsitletud, kuna muude juhtnuppude vale reguleerimine võib põhjustada kahjustusi ja nõuab sageli kvalifitseeritud tehniku ulatuslikku tööd toote normaalse töö taastamiseks.
- Kui toode on maha kukkunud või muul viisil kahjustatud.
- Kui toote toimimises on märgatav muutus – see näitab vajadust hoolduse järele.
Asendusosad – Kui on vaja asendusosi, veenduge, et hooldustehnik on kasutanud tootja poolt määratud asendusosi või neil on samad omadused kui originaalosadel. Volitamata asendused võivad põhjustada tulekahju, elektrilöögi või muid ohte.
Akude kõrvaldamine – Kasutatud akude kõrvaldamisel järgige valitsuse määrusi või keskkonnaalaseid avalikke juhiseid, mis kehtivad teie riigis või piirkonnas.
Ohutuskontroll – Pärast selle toote hooldust või remonti paluge hooldustehnikul teha ohutuskontrollid, et teha kindlaks, kas toode on nõuetekohases töökorras.

Noolpea sümboliga välk võrdkülgse kolmnurga sees on mõeldud selleks, et hoiatada kasutajat isoleerimata "ohtliku pinge" olemasolu eest toote korpuses, mis võib olla piisavalt suur, et kujutada endast elektrilöögi ohtu inimestele

warning Hüüumärk võrdkülgse kolmnurga sees on mõeldud selleks, et hoiatada kasutajat oluliste kasutus- ja hooldusjuhiste (hooldamise) olemasolu eest seadmega kaasasolevas kirjanduses.

ELEKTRILÖÖGI OHT
ÄRGE AVAGE

ELEKTRILÖÖGI OHTU VÄHENDAMISEKS ÄRGE EEMALDAGE KATET (VÕI TAGUMIST OSA), SEES EI OLE KASUTAJA POOLT HOOLDATAVAID OSI PÖÖRDUGE HOOLDAMISEKS KVALIFITSEERITUD HOOLDUSPERSONALI POOLE

ETTEVAATUST PAIGUTAMISEL
Korraliku ventilatsiooni tagamiseks veenduge, et seadme ümber on ruumi (alates suurimatest välismõõtmetest, sealhulgas eenditest), mis on võrdne või suurem kui allpool näidatud.
Vasak ja parem paneel: 10 cm
Tagapaneel: 10 cm
Ülemine paneel: 10 cm

Ärge paigaldage seadet soojusallikate, näiteks radiaatorite, soojusregistrite, ahjude või muude seadmete (sealhulgas võimendite) lähedusse, mis tekitavad soojust.

Ärge rikkuge polariseeritud või maandustüüpi pistiku ohutuseesmärki. Polariseeritud pistikul on kaks lamedat kontakti, millest üks on teisest laiem. Maandustüüpi pistikul on kaks lamedat kontakti ja kolmas maanduskontakt. Lai kontakt või kolmas kontakt on ette nähtud teie ohutuse tagamiseks. Kui kaasasolev pistik ei sobi teie pistikupessa, konsulteerige elektrikuga vananenud pistikupesa asendamiseks.

Seadet tohiks kasutada ainult mõõdukas kliimas.

Muudatused või modifikatsioonid, mida NAD Electronics pole otseselt heaks kiitnud, võivad tühistada kasutaja õiguse seda seadet kasutada.
Elektrilöögi vältimiseks sobitage pistiku lai kontakt laia pesaga, sisestage täielikult.
Märgistus ja nimipaneel on seadme tagapaneelil.
Tulekahju või elektrilöögi ohu vähendamiseks ärge jätke seda seadet vihma või niiskuse kätte. Seade ei tohi olla tilkuva või pritsiva vee käes ning seadmele ei tohi asetada vedelikuga täidetud esemeid, näiteks vaase.
Pistikut kasutatakse lahutusseadmena ja see peaks ettenähtud kasutamise ajal olema kergesti kasutatav. Seadme täielikuks vooluvõrgust lahtiühendamiseks tuleb pistik täielikult vooluvõrgust lahti ühendada.
Kaitsemaandusklemmiga seade tuleb ühendada kaitsemaandusega pistikupessa.

VASTUTAV OSAPOOL
Lenbrook International
633 Granite Court
Pickering, ON L1W 3K1
Kanada
Tel: 1 905 8316555

KUI KAHTLETE, PIDAGE NÕU PÄDEVA ELEKTRIKuga.

See toode on valmistatud vastavalt EMÜ DIREKTIIVI 2004/108/EÜ raadiohäirete nõuetele.

MÄRKUSED KESKKONNAKAITSE KOHTA

Kasutusaja lõppedes ei tohi seda toodet kõrvaldada koos tavaliste olmejäätmetega, vaid see tuleb viia elektri- ja elektroonikaseadmete ringlussevõtu kogumispunkti. Sellele viitab sümbol tootel, kasutusjuhendis ja pakendil.

Materjale saab vastavalt nende märgistusele taaskasutada. Vanade toodete taaskasutuse, tooraine ringlussevõtu või muude ringlussevõtu vormide kaudu annate olulise panuse meie keskkonna kaitsmisse.

Teie kohalik omavalitsus võib teid teavitada vastutustundlikust jäätmekäitluspunktist.

SISSEJUHATUS

MIS ON KARBIS

Koos M28-ga leiate

Eemaldatav toitejuhe
Neli magnetjalga
Puhastuslapp
Kiirjuhend

KIIRJUHEND

Kui te ei suuda lihtsalt oodata, et kogeda oma uue NAD M28 seitsmekanalilise võimsusvõimendi jõudlust, on soovitatav järgmine KIIRJUHEND, mis aitab teil alustada.

Enne ühenduste loomist veenduge, et M28 on vooluvõrgust lahti ühendatud. Samuti on soovitatav kõik seotud komponendid välja lülitada või vooluvõrgust lahti ühendada, kui loote või katkestate signaali- või vahelduvvooluühendusi.

Seadke välise allika helitugevuse regulaator minimaalsele tasemele. Väliseks allikaks võib olla eelvõimendi, protsessor, võimendi või mis tahes muu kohaldatav seade.
Seadke SELECT (valiku) lüliti asendisse BALANCED (sümmeetriline) või SINGLE-ENDED (ühepoolne). Ühendage oma välise allika analoogheli väljund M28 tagapaneelil oleva BALANCED (sümmeetriline) või SINGLE-ENDED (ühepoolne) analoogheli sisendiga. Sõltuvalt allika konfiguratsioonist saab analoogheli sisendi ühenduse luua kuni seitsme kanali kaudu kas BALANCED (sümmeetriline) või SINGLE-ENDED (ühepoolne) sisendportide kaudu.
Ühendage oma kõlarid M28 SPEAKER (kõlari) klemmidega. Pange tähele soovitatud kõlariühendusi, mis on kajastatud tagapaneeli kanalijaotuses.
Ühendage M28-ga kaasas olev toitejuhe vooluvõrku. Ühendage toitejuhtme vastav ots M28 vahelduvvoolu sisendiga ja pistik vooluvõrku.
Ühendage ka välise allika toitejuhe vooluvõrku. Lülitage väline allikas sisse enne M28-t.
Seadke M28 tagapaneelil olev POWER (toite) lüliti asendisse ON (sees). M28 lülitub ooterežiimi, mida näitab toiteindikaatori kollane olek.
Vajutage (Standby – ooterežiim) nuppu, et M28 ooterežiimist sisse lülitada. Toiteindikaatori värvus muutub kollasest heledaks/valgeks.
M28 on tööks valmis.
Reguleerige välise allika helitugevuse regulaator soovitud kuulamistasemele vastavaks.

HOIDKE PAKEND ALLES

Hoidke alles karp ja kogu pakend, milles teie M28 saabus. Kui peaksite oma M28 teisaldama või muul viisil transportima, on see kaugelt kõige turvalisem konteiner selleks. Oleme näinud liiga palju muidu ideaalseid komponente transpordi käigus kahjustumas korraliku saatmiskarbi puudumise tõttu, seega palun: hoidke see karp alles!

PAIGALDAMISE MÄRKUSED

Teie NAD M28 tuleks asetada kindlale, tasasele pinnale.
Vältige seadme paigutamist otsese päikesevalguse kätte või soojus- ja niiskusallikate lähedusse.
Tagage piisav ventilatsioon.
Ärge asetage seadet pehmele pinnale, nagu vaip.
Vältige M28 paigutamist suletud kapisse, mis ei ole hästi ventileeritud, kuna see võib kahjustada M28 jõudlust ja töökindlust.
Enne ühenduste loomist veenduge, et M28 on vooluvõrgust lahti ühendatud.
Parima jõudluse saavutamiseks kasutage kvaliteetseid kõlarikaableid, mille paksus on 16 gabariiti (1,3 mm²) või rohkem.
Kui seadet ei kavatseta mõnda aega kasutada, ühendage pistik vooluvõrgust lahti.
Kasutage puhastamiseks kuiva lappi.

ÄRGE EEMALDAGE KATET; SEES EI OLE KASUTAJA POOLT HOOLDATAVAID OSI.

PALJAD JUHTMED JA PIN-PISTIKUD

Selle sümboliga tähistatud klemmid on ohtlikud ja pinge all. Nende klemmidega ühendatud välised juhtmed nõuavad paigaldamist juhendatud isiku poolt või valmisjuhtmete või -kaablite kasutamist.

Paljad juhtmed ja pistikupesad tuleb sisestada klemmi võlli auku. Keerake kõlari klemmi plastpuks lahti, kuni kruvivõlli auk on nähtav. Sisestage pistik või paljas kaabliots auku ja kinnitage kaabel, pingutades klemmi puksi. Veenduge, et kõlarikaablite paljas juhe ei puudutaks tagapaneeli ega teist pistikupesa. Veenduge, et paljast kaablit või pistikut on ainult 1/2" (1 cm) ja et kõlarikaablist ei ole lahtisi juhtmeid.

JALGADE PAIGALDAMINE

Kaasasolevaid magnetjalgu saab hõlpsasti paigaldada, joondades ja kinnitades need vastavale jalatsile. Vaadake allolevat illustratsiooni.

JUHTSEADISTE IDENTIFITSEERIMINE

ESIPANEEL

(VALVEREŽIIM)
- Vajutage nuppu (Standby) (valverežiim), et lülitada M28 valverežiimist sisse. Toiteindikaator muutub merevaigukollasest eredaks/valgeks.
- Vajutage ja hoidke all nuppu (Standby) (valverežiim), kuni M28 lülitub tagasi valverežiimi. Toiteindikaator süttib valverežiimis merevaigukollaseks.
- nupp (Standby) (valverežiim) ei saa M28 aktiveerida, kui tagapaneeli POWER (TOIDE) on välja lülitatud.

Selleks, et nupp (Standby) (valverežiim) aktiveeruks, peavad olema täidetud kaks tingimust.

Ühendage kaasasolev toitejuhe vooluvõrku.
Ühendage toitejuhtme vastav ots M28 vahelduvvoolu sisendiga ja pistik vooluvõrku.
Tagapaneeli POWER (TOIDE) lüliti peab olema seatud asendisse ON (SEES).

AUTO STANDBY (AUTOMAATNE VALVEREŽIIM)
M28 saab seadistada automaatselt valverežiimile minema, kui 30 minuti jooksul ei ole aktiivset allikasisendit. Automaatse valverežiimi saab lubada või keelata järgmiste sammudega.

Automaatse valverežiimi lubamine

Kui M28 on töörežiimis, vajutage ja hoidke all nuppu LED LEVEL (LED-TASAND), kuni toiteindikaator (NAD logo) vilgub üks kord.
Töörežiimis lülitub M28 automaatselt valverežiimi, kui 30 minuti jooksul ei ole aktiivset allikasisendit.

Automaatse valverežiimi keelamine

Kui M28 on töörežiimis, vajutage ja hoidke all nuppu LED LEVEL (LED-TASAND), kuni toiteindikaator (NAD logo) vilgub kaks korda.
Töörežiimis ei lülitu M28 automaatselt valverežiimi isegi siis, kui 30 minuti jooksul ei ole aktiivset allikasisendit. M28 lülitamiseks töörežiimist valverežiimi vajutage .

TOITEINDIKAATOR (NAD LOGO)
- Esipaneelil olev NAD logo on ka toiteindikaator.
- Toiteindikaatori värvid
  Ere/valge - tavaline töörežiim
  Merevaigukollane - valverežiim
  Punane - kaitserežiim

TAGAPANEEL

TÄHELEPANU!
Enne mis tahes ühenduste tegemist veenduge, et M28 on vooluvõrgust lahti ühendatud. Samuti on soovitav kõik seotud komponendid välja lülitada või vooluvõrgust lahti ühendada, kui teete või katkestate mis tahes signaali- või vahelduvvooluühendusi.

BALANCED (BALANSEERITUD)
- Kasutage M28 BALANCED (BALANSEERITUD) analoogheli sisendit, kui ühendataval välisel allikal on BALANCED (BALANSEERITUD) heli väljund. XLR pistikutega BALANCED (BALANSEERITUD) ühenduse eripärase müravähendusvõimega on tagatud suurepärane helikvaliteet.
- Kui valitud heli sisendiks on BALANCED (BALANSEERITUD), veenduge, et SELECT (VALIK) lüliti on seatud asendisse BALANCED (BALANSEERITUD).
- AV ruumsüsteemi optimaalseks soojuse hajutamiseks on soovitatav järgmine heli kanalite jaotus: Kanal 1 = esikõlar (vasak)
  Kanal 2 = ruumikõlar (vasak)
  Kanal 3 = tagumine ruumikõlar (vasak)
  Kanal 4 = keskkõlar
  Kanal 5 = tagumine ruumikõlar (parem)
  Kanal 6 = ruumikõlar (parem)
  Kanal 7 = esikõlar (parem)

BALANCED (BALANSEERITUD) XLR PISTIKU VIHIKONFIGURATSIOON
Viik 1: maandus
Viik 2: positiivne (signaal on aktiivne)
Viik 3: negatiivne (signaali tagastus)

Enne mis tahes ühenduse loomist või katkestamist BALANCED (BALANSEERITUD) heli sisendpesadega lülitage alati M28 ja teised süsteemi komponendid VÄLJA.
Enne M28 esimest korda valverežiimist sisselülitamist veenduge, et välise allika helitugevuse regulaator on seatud minimaalsele tasemele. See hoiab ära seansi kogemata liiga suure helitugevusega alustamise.
Olenevalt allika konfiguratsioonist saab analoogheli sisendühenduse luua kuni seitsme kanali kaudu kas BALANCED (BALANSEERITUD) või SINGLE-ENDED (MITTEBALANSEERITUD) sisendportide kaudu.

SINGLE-ENDED (MITTEBALANSEERITUD)
- Kasutage single-ended (mittebalanseeritud) analoogheli sisendit allikate (eelvõimendid või protsessorid) jaoks, mis ei ole varustatud BALANCED (BALANSEERITUD) analoogheli väljundiga.
- Kui valitud heli sisendiks on SINGLE-ENDED (MITTEBALANSEERITUD), veenduge, et SELECT (VALIK) lüliti on seatud asendisse SINGLE-ENDED (MITTEBALANSEERITUD).
PROTECT (KAITSE)
- Kui konkreetne kanal läheb kaitserežiimi, muutub vastav PROTECT (KAITSE) LED punaseks. Teised võimendid, mis ei ole kaitserežiimi läinud, jätkavad tööd, mida näitavad nende vastavad roheliselt põlevad PROTECT (KAITSE) LEDid.

PROTECT (KAITSE) LED INDIKAATORI VÄRVID

SEISUKORD	PROTECT (KAITSE) LED VÄRV	TOITEINDIKAATORI (NAD LOGO) VÄRV
Tavaline töörežiim	Roheline	Ere/valge
Ülekuumenemine	Punane (kohaldatavate kanalite puhul; teised kanalid võivad jääda roheliseks)	Ere/valge
Lühis	Tuli ei põle (kõik kanalid)	Punane

PROTECT MODE (KAITS REŽIIM)
Kui üks või mitu PROTECT (KAITSE) LEDi muutuvad punaseks või kustuvad kõik, näitab see, et M28 kaitselülitus on rakendunud. Vajutage kohe nuppu Standby (valverežiim), lülitage toitelüliti välja ja seejärel eemaldage toitejuhe vooluvõrgust. Võtke ette järgmist

Kontrollige, kas kõik kõlarijuhtmed on õigesti ühendatud ja et ükski juhe ei ole kahjustatud, põhjustades lühist.
Teine põhjus võib olla liigne kuumuse kogunemine võimendi sees. Veenduge, et võimendi ümber on piisav ventilatsioon ja et ükski selle ventilatsiooniavadest, ei ülevalt ega alt, ei ole blokeeritud. Pärast võimendi jahtumist töötab see jälle normaalselt.
Juhul kui üks või mitu PROTECT (KAITSE) LEDi või toiteindikaator jäid punaselt põlema, hoolimata ülalmainitud kontrollidest, vajutage kohe nuppu Standby (valverežiim), lülitage toitelüliti välja ja seejärel eemaldage toitejuhe vooluvõrgust. Laske seadet enne uuesti kasutamist kvalifitseeritud hooldustehnikul kontrollida.

SELECT (VALIK)

Kasutage seda lülitit analoogheli sisendi tüübi valimiseks.
SELECT (VALIK) lüliti seadistused
Ülemine asend – valitud on SINGLE-ENDED (MITTEBALANSEERITUD) sisend.
Alumine asend – valitud on BALANCED (BALANSEERITUD) sisend.

Ärge reguleerige SELECT (VALIK) lülitit, kui M28 on töörežiimis. Kasutage SELECT (VALIK) lülitit, et valida BALANCED (BALANSEERITUD) või SINGLE-ENDED (MITTEBALANSEERITUD) ainult siis, kui M28 on valverežiimis või välja lülitatud.

+12V TRIGGER IN (+12V SISENDTRIGER)

+12V Trigger (12 V Triger) sisend võimaldab M28 kaugjuhtimise teel lülitada valverežiimist sisse ja vastupidi, kasutades lisaseadmeid, nagu eelvõimendi, AV protsessor jne. Juhtseade peab selle funktsiooni kasutamiseks olema varustatud 12V triger väljundiga.

Esipaneeli nupp (Standby) (valverežiim) on keelatud seni, kuni mono kaabli isane pistik (koos +12 V alalisvooluga või ilma) on ühendatud M28 +12V TRIGGER IN (+12V SISENDTRIGER) pesaga. M28 normaalseks sisselülitamiseks (või tagasi valverežiimi lülitamiseks) esipaneeli o nupu (Standby) (valverežiim) abil eemaldage mono kaabel.

LED LEVEL (DIMMER) (LED-TASAND (DIMMER))

Lülitage, et vähendada või taastada toiteindikaatori heledust või see täielikult välja lülitada.

FUSE HOLDER (KAITSE HOIDIK)

Ebatõenäolisel juhul, kui kaitse tuleb välja vahetada, eemaldage toitejuhe seinakontaktist. Seejärel eemaldage kõik ühendused võimendist. Kasutage lameda peaga kruvikeerajat või midagi sarnast, et avada kaitse hoidik näidatud pilu kaudu. Kui kruvikeeraja on paigas, lükake ja keerake vastupäeva, et avada kaitse hoidik.
Asendage kaitse ainult sama tüübi, suuruse ja spetsifikatsiooniga.

TÄHTIS TEADE

Ärge kasutage mingeid erinevat tüüpi või erinevate nimiväärtuste või väärtustega asenduskaitseid. Selle ettevaatusabinõu eiramine võib kahjustada võimendi vooluringe ja tekitada tuleohu ja/või rikkuda võimendisse sisseehitatud ohutuse ning võib tühistada garantii.

SPEAKER (KÕLAR)

M28 on varustatud kullatud, värvikoodiga, läbipaistvate ja spetsiaalsete suure voolutugevusega ühendusklemmidega kõlari terminalidega.
Ühendage FRONT L (ESIMENE V), FRONT R (ESIMENE P), CENTER (KESKMINE), SURR R (RUUM P), SURR L (RUUM V), SURR-BL (TAGUMINE RUUM V) ja SURR-BR (TAGUMINE RUUM P) kõlari terminalid vastavate kõlaritega. Veenduge, et "+" (punane) terminal ja "-" (must) terminal on ühendatud kõlari vastavate "+" ja "-" terminalidega. Olge eriti ettevaatlik, et ükski lahtine juhe või kiud ei ristuks postide või terminalide vahel kummaski otsas.
M28 on loodud tootma optimaalset helikvaliteeti, kui see on ühendatud kõlaritega, mille takistus on selle tööpiirkonnas. Palun veenduge, et kõik kõlarid on hinnatud vähemalt 4 oomi kõlari kohta.

MÄRKUS
Kasutage vähemalt 16 gabariidiga (AWG) keerutatud juhet. Ühendused M28-ga saab teha banaanipistikute abil või kasutades paljast juhet või tihvte. Kasutage paljasjuhtme või tihvtühenduste jaoks posti läbivat auku. Lahtistades terminali plastikmutri, tehke puhas ja korralik ühendus ning pingutage hoolikalt uuesti. Lühiseohu minimeerimiseks veenduge, et ühendamisel kasutatakse ainult 1/2-tollist katmata juhet või tihvti.

POWER (TOIDE)

Varustage M28 vahelduvvooluga.
Kui POWER (TOIDE) lüliti on seatud asendisse ON (SEES), lülitub M28 valverežiimi, mida näitab toiteindikaatori merevaigukollane olek. M28 valverežiimist sisselülitamiseks vajutage nuppu (Standby) (valverežiim).
Kui te ei kavatse M28 pikka aega kasutada (näiteks puhkuse ajal), lülitage POWER (TOIDE) lüliti välja.
nupp (Standby) (valverežiim) ei saa M28 aktiveerida, kui tagapaneeli POWER (TOIDE) on välja lülitatud.

AC MAINS INPUT (VAHELDUVVOOLU SISEND)

M28 on varustatud kahte tüüpi eemaldatava toitejuhtmega. Valige oma kasutusele vastav tüüp. Ühendage toitejuhtme vastav ots M28 vahelduvvoolu sisendiga ja pistik vooluvõrku.
Enne kaabli M28 vahelduvvoolu sisendpesast lahtiühendamist ühendage alati esmalt toitejuhe vooluvõrgust lahti.

PROBLEEMIDE LAHENDAMINE

SEISUKORD	VÕIMALIKUD PÕHJUSED	VÕIMALIKUD LAHENDUSED
Puudub toide	Toitejuhe on vooluvõrgust või M28 vahelduvvoolu sisendist lahti ühendatud.	Ühendage toitejuhe M28 vahelduvvoolu sisendiga ja seejärel ühendage vooluvõrku.
	Toitelüliti on välja lülitatud.	Lülitage toitelüliti SISSE.
	M28 on valverežiimis.	M28 valverežiimist sisselülitamiseks vajutage nuppu o (Standby) (valverežiim).
M28 on alati valverežiimis; nuppu o (Standby) (valverežiim) kasutades ei saa seda SISSE lülitada.	Tagapaneeli +12V TRIGGER IN (+12V SISENDTRIGER) porti on ühendatud mono pistik.	Ühendage mono pistik lahti.
Heli puudub	Analoogheli sisendportide kaudu ei rakendata sisendsignaali.	Kontrollige, kas analoogheli sisendportide kaudu rakendatakse aktiivset sisendsignaali.
Heli puudub	Välise allika helitugevuse regulaator on seatud minimaalsele tasemele.	Keerake välise allika helitugevuse regulaatorit üles, kuni on kuulda heli.
Heli puudub ühes kanalis	Kõlar ei ole korralikult ühendatud või on kahjustatud.	Kontrollige ühendusi ja kõlareid.
Heli puudub ühes kanalis	Sisendjuhe on lahti ühendatud või kahjustatud.	Kontrollige juhtmeid ja ühendusi.
BALANCED (BALANSEERITUD) heli väljund puudub	SELECT (VALIK) lüliti on seatud asendisse SINGLE-ENDED (MITTEBALANSEERITUD).	Seadke SELECT (VALIK) lüliti asendisse BALANCED (BALANSEERITUD).
SINGLE-ENDED (MITTEBALANSEERITUD) heli väljund puudub	SELECT (VALIK) lüliti on seatud asendisse BALANCED (BALANSEERITUD).	Seadke SELECT (VALIK) lüliti asendisse SINGLE-ENDED (MITTEBALANSEERITUD).

SPETSIFIKATSIOONID

Kõik spetsifikatsioonid on mõõdetud vastavalt IHF 204 CEA 490-AR-2008 standardile. THD on mõõdetud kasutades AP AUX 0025 passiivfiltrit ja AES 17 aktiivfiltrit.

ÜLDISED SPETSIFIKATSIOONID
FTC võimsus, kaks kanalit	≥ 220 W (viide nimiväärtusele THD, 8 oomi, 1 kHz, kaks kanalit juhitud) ≥ 400 W (viide nimiväärtusele THD, 4 oomi, 1 kHz, kaks kanalit juhitud)
Nimivõimsus, kõik kanalid	≥ 200 W (viide nimiväärtusele THD, 8 oomi, 20 Hz - 20 kHz, kõik kanalid juhitud) ≥ 340 W (viide nimiväärtusele THD, 4 oomi, 20 Hz - 20 kHz, kõik kanalid juhitud)
Nimiväärtus THD (CCIF IMD, DIM 100)	≤ 0.003% (viide 20 Hz - 20 kHz, 250 mW kuni nimivõimsuseni) ≤ 0.0005% (viide 20 Hz - 20 kHz, 1/2 nimivõimsuseni)
IHF dünaamiline võimsus	280 W (8 oomi, kõik kanalid juhitud) 560 W (4 oomi, 2 kanalit juhitud) 500 W (2 oomi, 2 kanalit juhitud)
Summutustegur	> 750 (viide 8 oomi, 50 Hz ja 1 kHz)
Sisendtundlikkus	1,3 V (viide nimivõimsusele)
Sisendimpedants	47 kilo-oomi (sümmeetriline) 23 kilo-oomi (ühepoolne)
Signaali ja müra suhe	> 102 dB (A-kaalutud viide 1 W, sümmeetriline) > 97 dB (A-kaalutud viide 1 W, ühepoolne) > 124 dB (A-kaalutud viide nimivõimsusele, sümmeetriline) > 120 dB (A-kaalutud viide nimivõimsusele, ühepoolne)
Sagedusreaktsioon	± 0,1 dB (viide 20 Hz - 20 kHz) - 3 dB 3 Hz kuni 60 kHz
Pinge võimendus	29,5 dB ±0,3 dB
Aeg ooterežiimi minekuks, kui sisendsignaali pole	≤ 30 minutit
Ooterežiimi võimsus	≤ 0,5 W
MÕÕTMED JA KAAL
Kogumõõtmed (L x K x S)*	435 x 156 x 380 mm 17 ¹/₈ x 6 ³/₁₆ x 15 tolli
Saadetise kaal	21,2 kg (46,7 naela)

* - Kogumõõtmed sisaldavad laiendatud tagapaneeli klemme ja paigaldatud jalgu

Spetsifikatsioone võidakse ette teatamata muuta. Vaadake värskendatud dokumentatsiooni või uusimat teavet M28 kohta veebisaidilt www.NADelectronics.com.
