Tasco VLRF 600 - Ръководство за лазерен далекомер
ВЪВЕДЕНИЕ
Лазерният далекомер Tasco осигурява точна производителност на обхвата до +/- един ярд. Обхват до елен на разстояние до 200 ярда/182 метра или до дърво на 400 ярда/366 метра за отправна точка. Работата с един бутон позволява на любителите на открито лесно да измерват разстояние с увереност.
TASCO LASER RANGEFINDER излъчва невидими, безопасни за очите, инфрачервени енергийни импулси. Дигиталната технология незабавно изчислява разстоянията, като измерва времето, необходимо на всеки импулс да премине от далекомера до целта и обратно.
Точността на измерване на разстояние на TASCO LASER RANGEFINDER е плюс или минус един ярд при повечето обстоятелства. Максималният обхват на инструмента зависи от отразяващата способност на целта. Максималното разстояние за повечето обекти е 400 ярда/366 метра, докато за силно отразяващи обекти максимумът е 600 ярда/549 метра. Забележка: Ще получите както по-големи, така и по-малки максимални разстояния в зависимост от отразяващите свойства на конкретната цел и условията на околната среда по време на измерването на разстоянието до даден обект.
Цветът, повърхностното покритие, размерът и формата на целта влияят върху отразяващата способност и обхвата. Колкото по-ярък е цветът, толкова по-голям е обхватът. Червеното е силно отразяващо, например, и позволява по-големи обхвати от цвета черно, който е най-малко отразяващият цвят. Лъскавото покритие осигурява по-голям обхват от матовото. Малка цел е по-трудна за измерване на разстояние от по-голяма цел. Ъгълът към целта също има ефект. Стрелбата към цел под ъгъл от 90 градуса (където повърхността на целта е перпендикулярна на траекторията на излъчените енергийни импулси) осигурява добър обхват, докато стръмен ъгъл, от друга страна, осигурява ограничено измерване на разстояние. В допълнение, условията на осветеност (напр. количеството слънчева светлина) ще повлияят на възможностите за измерване на разстояние на уреда. Колкото по-малко светлина (напр. облачно небе), толкова по-голям ще бъде максималният обхват на уреда. И обратно, много слънчевите дни ще намалят максималния обхват на уреда.
ОПЕРАТИВНО РЕЗЮМЕ
Докато гледате през монокуляра, натиснете бутона за захранване веднъж, за да активирате системата за показване в изглед (LCD). Насочете tASCO LASER RANGEFiNDER към цел на поне 10 ярда разстояние, натиснете и задръжте бутона за захранване, докато не се покаже отчитането на разстоянието. Освободете бутона за захранване. Забележка: След като бъде активиран, LCD на tASCO LASER RANGEFiNDER ще остане активен и ще показва последното измерване на разстоянието за 30 секунди. Можете да натиснете бутона за захранване отново по всяко време, за да измерите разстоянието до нова цел. Както при всяко лазерно устройство, не се препоръчва директно да се гледат емисиите за дълги периоди от време с увеличени лещи.
ХАРАКТЕРИСТИКИ

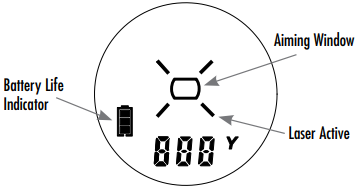

LCD на вашия TASCO LASER RANGEFINDER включва осветени индикатори, които ви уведомяват за мерната единица, кога лазерът е активен, зарядът на батерията е нисък и кога е придобита цел. Обобщение на тези функции е представено по-долу:
ИНДИКАТОР ЗА ЖИВОТА НА БАТЕРИЯТА
Индикатор за батерията: В дисплея има икона на батерия.
Пълен заряд
2/3 оставащ живот на батерията
1/3 оставащ живот на батерията
Индикаторът на батерията мига – Батерията трябва да бъде сменена и уредът няма да работи
ПОСТАВЯНЕ НА БАТЕРИЯТА
Отстранете капачката на батерията, като завъртите винта обратно на часовниковата стрелка, повдигайки вратата на батерията. Поставете алкална 9-волтова батерия в отделението и свържете конекторите на батерията.
ЗАБЕЛЕЖКА: Препоръчва се батерията да се сменя поне веднъж на всеки 12 месеца.
ОПЦИИ ЗА МЕРНА ЕДИНИЦА
VLRF 600 може да се използва за измерване на разстояния в ярдове или метри. Индикаторите за мерна единица се намират в долната дясна част на LCD. За да изберете между ярдове и метри, уредът трябва да е изключен. Докато гледате през окуляра, натиснете и задръжте бутона POWER (захранване) за приблизително 5 секунди. През това време ще бъдат показани всички сегменти от течни кристали и икони. Докато продължавате да натискате бутона за захранване, дисплеят ще превключва напред-назад между ярдове и метри. След като желаната мерна единица бъде показана, просто освободете бутона за захранване. Устройството ще се върне към последната използвана настройка за мерна единица всеки път, когато уредът бъде включен.
СПЕЦИФИКАЦИИ
ОПТИЧЕН ДИЗАЙН - TASCO LASER RANGEFINDER разполага с оптична система с монокуляр с фиксиран фокус за гледане на вашата цел. Дисплей с течни кристали (LCD) е монтиран в оптичната система и когато е активиран, показва мерник за прицелване, ярдове и индикатори за изтощена батерия. Присъщи на производствения процес са малки черни петна, които се появяват в оптичната система. Това са естествена характеристика на LCD и не могат да бъдат напълно елиминирани в производствения процес. Те не влияят на работата на уреда при измерване на разстояние.
- Размери: Джобен размер, с размери 4,2 x 3,6 x 1,9 инча
- Тегло: 6,7 унции.
- Точност: +/- 1 ярд
- Увеличение: 4x
- Дисплей: LCD (четни и нечетни числа)
- Източник на захранване: 9-волтова алкална батерия
- FOV: 320 фута @ 1000 ярда
- Общо разстояние от окото: 20 мм
- Изходна зеница: 4 мм
- Работа с един бутон
- Минимум 10 ярда, 600 ярда до отразяваща цел, 400 ярда до дърво, 200 ярда до елен
- Включва калъф
ПОЧИСТВАНЕ
Внимателно издухайте праха или отломките по лещите (или използвайте мека четка за лещи). За да отстраните мръсотия или пръстови отпечатъци, почистете с мека памучна кърпа, като търкате с кръгови движения. Използването на груба кърпа или ненужното търкане може да надраска повърхността на лещата и в крайна сметка да причини трайна повреда. За по-задълбочено почистване могат да се използват фотографска хартия за лещи и почистваща течност за лещи от фотографски тип или изопропилов алкохол. Винаги нанасяйте течността върху кърпата за почистване – никога директно върху лещата.
ЕДНОГОДИШНА ОГРАНИЧЕНА ГАРАНЦИЯ
Вашият продукт на tasco е с гаранция, че няма дефекти в материалите и изработката за една година след датата на закупуване. В случай на дефект съгласно тази гаранция, ние, по наш избор, ще поправим или заменим продукта, при условие че върнете продукта с предплатен пощенски разход. Тази гаранция не покрива щети, причинени от злоупотреба, неправилно боравене, инсталиране или поддръжка, предоставени от някой, различен от оторизиран сервизен отдел на TASCO. Продуктът трябва да бъде добре опакован в здрав външен транспортен кашон, за да се предотврати повреда при транспортиране, с предплатен пощенски разход за връщане до адреса, посочен по-долу:
В САЩ Изпратете до:
Tasco
Внимание: Ремонти
9200 Cody
Overland Park, Kansas 66214
Bushnell Germany GmbH
European Service Centre
Mathias-Brüggen-Str. 80
D-50827 Köln
ТАБЛИЦА ЗА ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ
Ако уредът не се включва – LCD не светва:
- Натиснете бутона за захранване.
- Проверете и, ако е необходимо, сменете батерията.
Ако уредът се изключи (дисплеят изгасва при опит за захранване на лазера):
- Батерията е или слаба, или с ниско качество. Сменете батерията с качествена алкална батерия. Не се препоръчват тежкотоварни алкални батерии.
Няма бутон за нулиране, за да се изчисти последното отчитане на разстоянието, преди да се измери разстоянието до друга цел:
- Последното отчитане на разстоянието не е необходимо да се изчиства, преди да се измери разстоянието до друга цел. Просто се прицелете в новата цел, като използвате мерника на LCD, натиснете бутона за захранване и задръжте, докато се покаже ново отчитане на разстоянието.
Ако не може да се получи обхват на целта
- Уверете се, че LCD е осветен.
- Уверете се, че бутонът за захранване е натиснат
- Уверете се, че нищо, като например ръката или пръста ви, не блокира обективните лещи (лещите, най-близки до целта), които излъчват и приемат лазерните импулси.
- Уверете се, че уредът е държан стабилно, докато натискате бутона за захранване.
