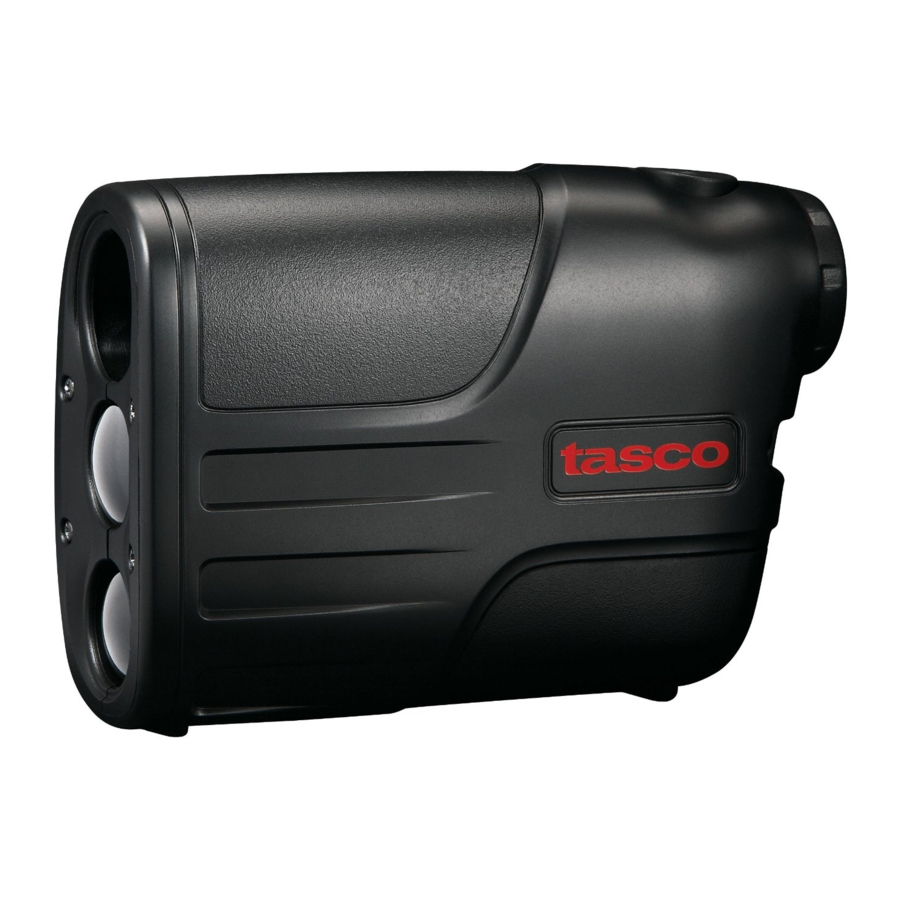

Tasco VLRF 600 - Instrukcja obsługi dalmierza laserowego
WPROWADZENIE
Dalmierz laserowy Tasco zapewnia dokładny pomiar odległości z dokładnością do +/- jednego jarda. Zmierz odległość do jelenia z odległości do 200 jardów/182 metrów lub do drzewa z odległości 400 jardów/366 metrów jako punkt odniesienia. Obsługa jednym przyciskiem pozwala entuzjastom spędzania czasu na świeżym powietrzu z łatwością i pewnością mierzyć odległość.
TASCO LASER RANGEFINDER emituje niewidoczne, bezpieczne dla oczu impulsy energii podczerwonej. Technologia cyfrowa natychmiast oblicza odległości, mierząc czas potrzebny każdemu impulsowi na przebycie drogi od dalmierza do celu i z powrotem.
Dokładność pomiaru odległości przez TASCO LASER RANGEFINDER wynosi plus lub minus jeden jard w większości okoliczności. Maksymalny zasięg instrumentu zależy od współczynnika odbicia celu. Maksymalna odległość dla większości obiektów wynosi 400 jardów/366 metrów, natomiast dla obiektów o wysokim współczynniku odbicia maksymalna odległość wynosi 600 jardów/549 metrów. Uwaga: Uzyskasz zarówno dłuższe, jak i krótsze maksymalne odległości w zależności od właściwości odbijających danego celu i warunków środowiskowych w momencie pomiaru odległości obiektu.
Kolor, wykończenie powierzchni, rozmiar i kształt celu wpływają na współczynnik odbicia i zasięg. Im jaśniejszy kolor, tym większy zasięg. Na przykład kolor czerwony charakteryzuje się wysokim współczynnikiem odbicia i pozwala na uzyskanie większych zasięgów niż kolor czarny, który jest kolorem o najmniejszym współczynniku odbicia. Błyszczące wykończenie zapewnia większy zasięg niż matowe. Trudniej jest zmierzyć odległość do małego celu niż do większego. Kąt względem celu również ma wpływ. Strzelanie do celu pod kątem 90 stopni (gdzie powierzchnia celu jest prostopadła do toru lotu emitowanych impulsów energii) zapewnia dobry zasięg, natomiast stromy kąt z drugiej strony zapewnia ograniczony zasięg. Ponadto warunki oświetleniowe (np. ilość światła słonecznego) będą miały wpływ na możliwości pomiarowe urządzenia. Im mniej światła (np. pochmurne niebo), tym większy będzie maksymalny zasięg urządzenia. I odwrotnie, bardzo słoneczne dni zmniejszą maksymalny zasięg urządzenia.
PODSUMOWANIE DZIAŁANIA
Patrząc przez monokular, naciśnij raz przycisk zasilania, aby aktywować system wyświetlania w polu widzenia (LCD). Skieruj TASCO LASER RANGEFiNDER na cel oddalony o co najmniej 10 jardów, naciśnij i przytrzymaj przycisk zasilania, aż wyświetli się odczyt odległości. Zwolnij przycisk zasilania. Uwaga: Po aktywacji wyświetlacz LCD urządzenia TASCO LASER RANGEFiNDER pozostanie aktywny i będzie wyświetlał ostatni pomiar odległości przez 30 sekund. W dowolnym momencie możesz ponownie nacisnąć przycisk zasilania, aby zmierzyć odległość do nowego celu. Podobnie jak w przypadku każdego urządzenia laserowego, nie zaleca się bezpośredniego oglądania emisji przez dłuższy czas za pomocą soczewek powiększających.
CECHY
Wyświetlacz LCD Twojego TASCO LASER RANGEFINDER zawiera podświetlane wskaźniki, które informują o jednostce miary, aktywności lasera, niskim poziomie naładowania baterii oraz o tym, kiedy cel został namierzony. Poniżej znajduje się podsumowanie tych funkcji:
WSKAŹNIK ŻYWOTNOŚCI BATERII
Wskaźnik baterii: Na wyświetlaczu znajduje się ikona baterii.
Pełne naładowanie
Pozostało 2/3 żywotności baterii
Pozostała 1/3 żywotności baterii
Wskaźnik baterii miga – Baterię należy wymienić, a urządzenie nie będzie działać
WKŁADANIE BATERII
Zdejmij pokrywę baterii, obracając śrubę w kierunku przeciwnym do ruchu wskazówek zegara, podnosząc drzwiczki baterii. Włóż baterię alkaliczną 9 V do komory i podłącz złącza baterii.
UWAGA: zaleca się wymianę baterii co najmniej raz na 12 miesięcy.
OPCJE JEDNOSTKI MIARY
VLRF 600 może być używany do pomiaru odległości w jardach lub metrach. Wskaźniki jednostki miary znajdują się w prawej dolnej części wyświetlacza LCD. Aby wybrać między jardami a metrami, urządzenie powinno być wyłączone. Patrząc przez okular, naciśnij i przytrzymaj przycisk POWER (zasilanie) przez około 5 sekund. W tym czasie zostaną wyświetlone wszystkie segmenty ciekłokrystaliczne i ikony. Kontynuując naciskanie przycisku zasilania, wyświetlacz będzie przełączał się między jardami a metrami. Po wyświetleniu żądanej jednostki miary wystarczy zwolnić przycisk zasilania. Urządzenie powróci do ostatnio używanego ustawienia jednostki miary przy każdym włączeniu.
SPECYFIKACJE
KONSTRUKCJA OPTYCZNA - TASCO LASER RANGEFINDER jest wyposażony w monokularowy system optyczny o stałej ogniskowej do obserwacji celu. Wyświetlacz ciekłokrystaliczny (LCD) jest zamontowany wewnątrz systemu optycznego i po aktywacji wyświetla siatkę celowniczą, jardy i wskaźniki niskiego poziomu naładowania baterii. Nieodłączną cechą procesu produkcyjnego są małe czarne plamki, które pojawiają się w systemie optycznym. Są one naturalną cechą wyświetlacza LCD i nie można ich całkowicie wyeliminować w procesie produkcyjnym. Nie wpływają one na dokładność pomiaru odległości przez urządzenie.
- Wymiary: Kieszonkowy rozmiar, 4,2 x 3,6 x 1,9 cala
- Waga: 6,7 uncji.
- Dokładność: +/- 1 jard
- Powiększenie: 4x
- Wyświetlacz: LCD (liczby parzyste i nieparzyste)
- Źródło zasilania: bateria alkaliczna 9 V
- FOV: 320 stóp przy 1000 jardach
- Całkowite odsunięcie źrenicy: 20 mm
- Źrenica wyjściowa: 4 mm
- Obsługa jednym przyciskiem
- Minimalna odległość 10 jardów, 600 jardów do celu odblaskowego, 400 jardów do drzewa, 200 jardów do jelenia
- Zawiera etui
CZYSZCZENIE
Delikatnie zdmuchnij kurz lub zanieczyszczenia z soczewek (lub użyj miękkiej szczoteczki do soczewek). Aby usunąć brud lub odciski palców, czyść miękką bawełnianą szmatką, pocierając okrężnymi ruchami. Użycie szorstkiej szmatki lub niepotrzebne pocieranie może porysować powierzchnię soczewki i ostatecznie spowodować trwałe uszkodzenia. Do dokładniejszego czyszczenia można użyć bibułki do soczewek fotograficznych i płynu do czyszczenia soczewek fotograficznych lub alkoholu izopropylowego. Zawsze nakładaj płyn na ściereczkę do czyszczenia – nigdy bezpośrednio na soczewkę.
ROCZNA OGRANICZONA GWARANCJA
Produkt firmy tasco jest objęty gwarancją na wady materiałowe i wykonawcze przez okres jednego roku od daty zakupu. W przypadku wystąpienia wady objętej niniejszą gwarancją, według naszego uznania naprawimy lub wymienimy produkt, pod warunkiem, że zwrócisz produkt z opłaconą przesyłką. Niniejsza gwarancja nie obejmuje uszkodzeń spowodowanych niewłaściwym użytkowaniem, nieprawidłową obsługą, instalacją lub konserwacją wykonywaną przez osoby inne niż Autoryzowany Serwis TASCO. Produkt powinien być dobrze zapakowany w solidny zewnętrzny karton wysyłkowy, aby zapobiec uszkodzeniom podczas transportu, z opłaconą przesyłką zwrotną na adres podany poniżej:
W USA Wyślij do:
Tasco
Attn.: Repairs (Dział napraw)
9200 Cody
Overland Park, Kansas 66214
Bushnell Germany GmbH
European Service Centre (Europejskie Centrum Serwisowe)
Mathias-Brüggen-Str. 80
D-50827 Köln
TABELA ROZWIĄZYWANIA PROBLEMÓW
Jeśli urządzenie się nie włącza – wyświetlacz LCD nie świeci:
- Naciśnij przycisk zasilania (power button).
- Sprawdź i w razie potrzeby wymień baterię.
Jeśli urządzenie wyłącza się (wyświetlacz gaśnie podczas próby włączenia lasera):
- Bateria jest słaba lub niskiej jakości. Wymień baterię na dobrej jakości baterię alkaliczną. Baterie alkaliczne Heavy Duty NIE są zalecane.
Nie ma przycisku resetowania, aby wyczyścić ostatni odczyt odległości przed pomiarem odległości do innego celu:
- Ostatni odczyt odległości nie musi być czyszczony przed pomiarem odległości do innego celu. Po prostu wyceluj w nowy cel za pomocą siatki celowniczej na wyświetlaczu LCD, naciśnij przycisk zasilania i przytrzymaj, aż wyświetli się nowy odczyt odległości.
Jeśli nie można uzyskać odległości do celu
- Upewnij się, że wyświetlacz LCD jest podświetlony.
- Upewnij się, że przycisk zasilania jest wciśnięty
- Upewnij się, że nic, np. dłoń lub palec, nie zasłania soczewek obiektywu (soczewek najbliżej celu), które emitują i odbierają impulsy lasera.
- Upewnij się, że urządzenie jest trzymane stabilnie podczas naciskania przycisku zasilania.
