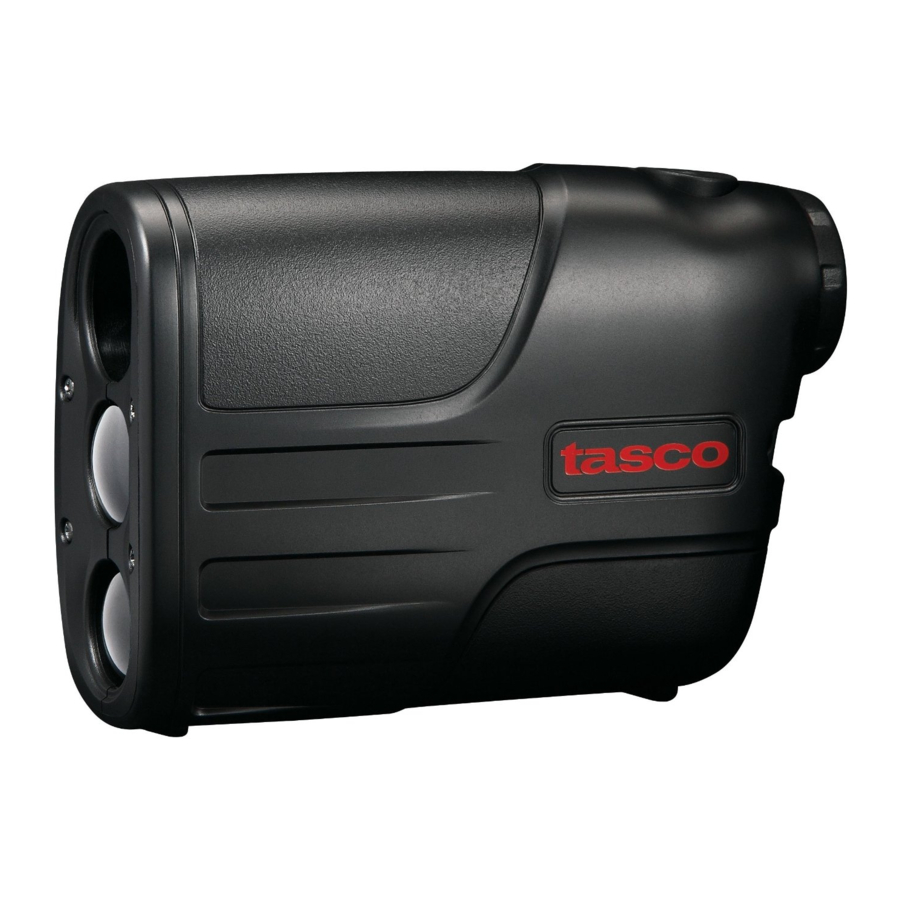

Tasco VLRF 600 - Priročnik za laserski daljinomer
UVOD
Laserski daljinomer Tasco zagotavlja natančno merjenje razdalje do +/- enega jarda. Domet do jelena je do 200 jardov/182 metrov, ali do drevesa 400 jardov/366 metrov za referenčno točko. Upravljanje z enim gumbom omogoča ljubiteljem narave enostavno in zanesljivo merjenje razdalje.
TASCO LASERSKI DALJINOMER oddaja nevidne, za oči varne infrardeče energijske impulze. Digitalna tehnologija takoj izračuna razdalje z merjenjem časa, ki je potreben, da vsak impulz potuje od daljinomerja do cilja in nazaj.
Natančnost merjenja razdalje TASCO LASERSKEGA DALJINOMERA je v večini primerov plus ali minus en jard. Največji doseg instrumenta je odvisen od odbojnosti cilja. Največja razdalja za večino predmetov je 400 jardov/366 metrov, medtem ko je za zelo odbojne predmete največja razdalja 600 jardov/549 metrov. Opomba: Dobili boste daljše in krajše največje razdalje, odvisno od odbojnih lastnosti določenega cilja in okoljskih pogojev v času merjenja razdalje predmeta.
Barva, površinska obdelava, velikost in oblika cilja vplivajo na odbojnost in doseg. Svetlejša kot je barva, daljši je doseg. Rdeča je na primer zelo odbojna in omogoča daljše dosege kot črna barva, ki je najmanj odbojna barva. Sijajna obdelava zagotavlja večji doseg kot matirana. Majhen cilj je težje izmeriti kot večji cilj. Vpliv ima tudi kot glede na cilj. Fotografiranje cilja pod kotom 90 stopinj (kjer je površina cilja pravokotna na pot letenja oddanih energijskih impulzov) zagotavlja dober doseg, medtem ko strm kot po drugi strani zagotavlja omejeno merjenje razdalje. Poleg tega bodo svetlobni pogoji (npr. količina sončne svetlobe) vplivali na zmožnosti merjenja razdalje enote. Manj svetlobe (npr. oblačno nebo) bo povečalo največji doseg enote. Nasprotno pa bodo zelo sončni dnevi zmanjšali največji doseg enote.
OPERATIVNI POVZETEK
Med gledanjem skozi monokular enkrat pritisnite gumb za vklop, da aktivirate sistem prikaza v pogledu (LCD). Usmerite tASCO LASER RANGEFiNDER na cilj, oddaljen vsaj 10 jardov, pritisnite in držite gumb za vklop, dokler se ne prikaže odčitek razdalje. Spustite gumb za vklop. Opomba: Ko je LCD tASCO LASER RANGEFiNDER aktiviran, bo ostal aktiven in prikazoval zadnjo izmerjeno razdaljo 30 sekund. Gumb za vklop lahko kadar koli ponovno pritisnete, da izmerite razdaljo do novega cilja. Kot pri kateri koli laserski napravi ni priporočljivo dolgo časa neposredno gledati v emisije s povečevalnimi lečami.
LASTNOSTI
LCD vašega TASCO LASERSKEGA DALJINOMERA vključuje osvetljene indikatorje, ki vas obveščajo o enoti mere, kdaj je laser aktiven, kdaj je baterija skoraj prazna in kdaj je bil cilj dosežen. Povzetek teh funkcij je predstavljen spodaj:
INDIKATOR STANJA BATERIJE
Indikator baterije: Znotraj zaslona je ikona baterije.
Popolna napolnjenost
2/3 preostale življenjske dobe baterije
1/3 preostale življenjske dobe baterije
Indikator baterije utripa – Baterijo je treba zamenjati in enota ne bo delovala
VSTAVLJANJE BATERIJE
Odstranite pokrov baterije tako, da zavrtite vijak v nasprotni smeri urinega kazalca in dvignete vrata baterije. Vstavite alkalno 9-voltno baterijo v prostor in pritrdite priključke baterije.
OPOMBA: Priporočljivo je, da baterijo zamenjate vsaj enkrat na 12 mesecev.
MOŽNOSTI ENOTE MERE
VLRF 600 se lahko uporablja za merjenje razdalj v jardih ali metrih. Indikatorji enote mere se nahajajo v spodnjem desnem delu LCD-ja. Če želite izbrati med jardi in metri, mora biti enota izklopljena. Med gledanjem skozi okular pritisnite in držite gumb POWER (vklop) približno 5 sekund. V tem času bodo prikazani vsi segmenti tekočih kristalov in ikone. Medtem ko še naprej pritiskate gumb za vklop, bo zaslon preklapljal med jardi in metri. Ko se prikaže želena enota mere, preprosto spustite gumb za vklop. Naprava se bo vsakič, ko jo vklopite, vrnila na zadnjo uporabljeno nastavitev enote mere.
SPECIFIKACIJE
OPTIČNA ZASNOVA - TASCO LASERSKI DALJINOMER ima optični sistem s fiksnim fokusom za gledanje vašega cilja. Zaslon s tekočimi kristali (LCD) je nameščen znotraj optičnega sistema in ob aktiviranju prikazuje mrežico za ciljanje, jarde in indikatorje prazne baterije. V proizvodnem procesu so prisotne majhne črne pike, ki se pojavijo v optičnem sistemu. To so naravne lastnosti LCD-ja in jih v proizvodnem procesu ni mogoče popolnoma odpraviti. Ne vplivajo na učinkovitost merjenja razdalje enote.
- Dimenzije: žepna velikost, meri 4,2 x 3,6 x 1,9 palcev
- Teža: 6,7 oz.
- Natančnost: +/- 1 jard
- Povečava: 4x
- Zaslon: LCD (soda in liha števila)
- Vir napajanja: 9-voltna alkalna baterija
- FOV: 320 ft. @ 1000 jardov
- Skupna razdalja očesa: 20 mm
- Izhodna zenica: 4 mm
- Upravljanje z enim gumbom
- Najmanj 10 jardov, 600 jardov do odbojnega cilja, 400 jardov do drevesa, 200 jardov do jelena
- Vključuje etui
ČIŠČENJE
Nežno odpihnite prah ali ostanke na lečah (ali uporabite mehko krtačo za leče). Za odstranjevanje umazanije ali prstnih odtisov očistite z mehko bombažno krpo, s krožnimi gibi. Uporaba grobe krpe ali nepotrebno drgnjenje lahko opraska površino leče in sčasoma povzroči trajne poškodbe. Za temeljitejše čiščenje lahko uporabite fotografski papir za leče in tekočino za čiščenje leč fotografskega tipa ali izopropilni alkohol. Tekočino vedno nanesite na krpo za čiščenje – nikoli neposredno na lečo.
ENOLETNA OMEJENA GARANCIJA
Za vaš izdelek tasco velja garancija, da nima napak v materialu in izdelavi eno leto po datumu nakupa. V primeru napake v skladu s to garancijo bomo po lastni presoji izdelek popravili ali zamenjali, pod pogojem, da nam izdelek vrnete s plačano poštnino. Ta garancija ne krije škode, ki je nastala zaradi nepravilne uporabe, nepravilnega ravnanja, namestitve ali vzdrževanja, ki ga zagotavlja nekdo, ki ni pooblaščeni servisni oddelek TASCO. Izdelek mora biti dobro zapakiran v trdni zunanji transportni škatli, da se prepreči poškodba med transportom, s plačano povratno poštnino na spodnji naslov:
V ZDA pošljite na:
Tasco
Attn.: Repairs (pozornost: popravila)
9200 Cody
Overland Park, Kansas 66214
Bushnell Germany GmbH
European Service Centre (Evropski servisni center)
Mathias-Brüggen-Str. 80
D-50827 Köln
TABELA ZA ODPRAVLJANJE TEŽAV
Če se enota ne vklopi – LCD se ne prižge:
- Pritisnite gumb za vklop (power).
- Preverite baterijo in jo po potrebi zamenjajte.
Če se enota izklopi (zaslon se izprazni, ko poskušate vklopiti laser):
- Baterija je šibka ali slabe kakovosti. Zamenjajte baterijo z alkalno baterijo dobre kakovosti. Alkalne baterije za težke obremenitve NISO priporočljive.
Ni gumba za ponastavitev, da bi počistili zadnji odčitek razdalje pred merjenjem drugega cilja:
- Zadnjega odčitka razdalje ni treba počistiti pred merjenjem drugega cilja. Preprosto usmerite na nov cilj z mrežico LCD-ja, pritisnite gumb za vklop in ga držite, dokler se ne prikaže nov odčitek razdalje.
Če ciljnega dosega ni mogoče pridobiti
- Prepričajte se, da je LCD osvetljen.
- Prepričajte se, da je gumb za vklop pritisnjen
- Prepričajte se, da nič, na primer vaša roka ali prst, ne blokira leč objektiva (leče, ki so najbližje cilju), ki oddajajo in sprejemajo laserske impulze.
- Prepričajte se, da je enota mirna, medtem ko pritiskate gumb za vklop.
