Delta Electronics IFD8500 - Ръководство за употреба на изолиран конвертор

Предупреждения

• IFD8500 е устройство от "ОТВОРЕН ТИП" (OPEN-TYPE). То трябва да бъде инсталирано в контролен шкаф, свободен от прах във въздуха, влага, електрически удар и вибрации. За да се предотврати работата на IFD8500 от неквалифициран персонал или да се предотврати злополука от повреда на IFD8500, контролният шкаф, в който е инсталиран IFD8500, трябва да бъде оборудван с предпазно устройство. Например, контролният шкаф, в който е инсталиран IFD8500, може да бъде отключен със специален инструмент или ключ.
• НЕ свързвайте променливотоково захранване към който и да е от I/O терминалите, в противен случай може да възникне сериозна повреда. Моля, проверете отново цялото окабеляване, преди да включите IFD8500. След като IFD8500 е изключен, НЕ докосвайте никакви терминали в рамките на минута. Уверете се, че заземяващият терминал на IFD8500 е правилно заземен, за да се предотврати електромагнитна интерференция.

Въведение

IFD8500 преобразува RS-232 сигнали в RS-485/RS422 диференциални волтажни линии за предаване на данни.
IFD8500 ви позволява лесно да свържете RS-232 устройство към друго RS-485/RS-422 оборудване, без да променяте хардуер или софтуер.

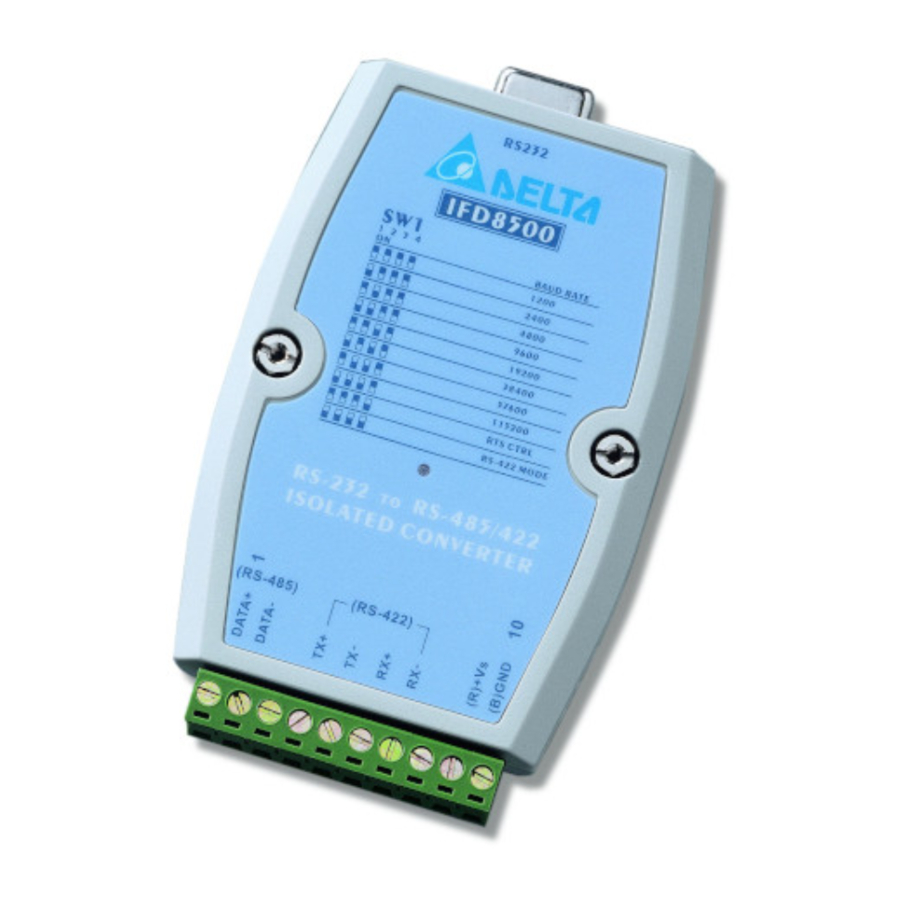

Външен вид

Спецификации

Инсталация

Формат на данните

Настройте скоростта на предаване на данни и формата на данните, за да контролирате потока от данни.

Бележки ** настройка по подразбиране

Изчисляване на дължината на кадъра с данни:
Дължина = Стартов бит + дължина на данните + бит за четност + стоп бит
Пример: Дължина на данните = 8 бита, без четност, стоп бит = 1 бит, Дължина = 1 + 8 + 0 + 1 = 10

Терминален резистор

Терминирането на кабела зависи от системата и се влияе от избора на максималната дължина на кабела и скоростта на сигнала. Дължината на RS-485 мрежовия кабел може да бъде удължена до 4000 фута или 1,2 км. Необходимо е да се съгласува линейният импеданс на мрежата, за да се избегне изкривяване на сигнала, като се добавят терминиращи резистори в двата края на RS-485/RS-422 мрежовия кабел.

Съвети за използване на терминиращ резистор:

1. Колкото по-дълъг е кабелът за предаване, толкова по-лошо е качеството на сигнала.
2. Препоръчително е да се инсталират два предавателни резистора в двата края на главния кабел в RS-485/RS-422 мрежата. Не е необходимо да се добавят терминиращи резистори на всеки възел в същата мрежа.

3. Ако предавателният проводник на RS-485 използва 1,2 км AWG#24 усукан чифт кабел, препоръчваме ви да използвате 120Ω резистор.

Окабеляване

1. RS-232 (D-SUB 9PIN)

   PIN 1-4-6 и 7-8 са късо съединени на печатната платка.
2. Захранване и RS-485/RS-422 (10PIN терминал)


Бележки:

1. IFD8500 осигурява 60VDC защита от обратна мощност.
2. За да се намалят смущенията, се препоръчва използването на усукан чифт кабел.

Метод на монтаж

IFD8500 е затворен с монтажен панел*1.

1. DIN шина

2. Монтаж на панел

3. Piggyback


Операция

1. LED дисплей:
   1. Зелен светодиод свети: Захранването е включено, но няма предаване на данни.
   2. Червен светодиод мига: Данните се предават от RS-485/RS-422 към RS-232 порт.
   3. Зелен светодиод мига: Данните се предават от RS-232 към RS-485/RS-422 порт.
2. Бележки за предаване на данни по RS-485:
   RS-485 позволява множество драйвери и приемници на една линия, което улеснява полудуплексната комуникация. Преди да изпратите данни към RS-485 шинната линия, уверете се, че няма предаване на данни по шината; в противен случай ще загубите данните.
