Delta Electronics IFD8500 - Оқшауланған түрлендіргіштің нұсқаулық кітабы

Мазмұны

Ескертулер

  • IFD8500 - АШЫҚ ТИПТІ құрылғы. Ол ауадағы шаң-тозаңнан, ылғалдан, электр тогының соғуынан және дірілден таза басқару шкафына орнатылуы керек. IFD8500 құрылғысын техникалық қызмет көрсетуші персоналдың пайдалануына жол бермеу немесе IFD8500-ге зақым келтіруден сақтану үшін IFD8500 орнатылған басқару шкафы қорғаныс құралымен жабдықталуы керек. Мысалы, IFD8500 орнатылған басқару шкафын арнайы құралмен немесе кілтпен ашуға болады.
  • Айнымалы ток көзін ешбір енгізу/шығару терминалына ҚОСПАҢЫЗ, әйтпесе ауыр зақымдануы мүмкін. IFD8500 қосылмас бұрын барлық сымдарды қайта тексеріңіз. IFD8500 ажыратылғаннан кейін бір минут ішінде ешбір терминалды ұстамаңыз. Электромагниттік кедергіні болдырмау үшін IFD8500-дегі жерге қосу терминалының дұрыс жерге қосылғанына көз жеткізіңіз.

Кіріспе

IFD8500 деректерді беру үшін RS-232 сигналдарын RS-485/RS422 дифференциалды кернеу желілеріне түрлендіреді.
IFD8500 кез келген аппараттық немесе бағдарламалық құралды өзгертпей-ақ RS-232 құрылғысын басқа RS-485/RS-422 жабдығына оңай қосуға мүмкіндік береді.

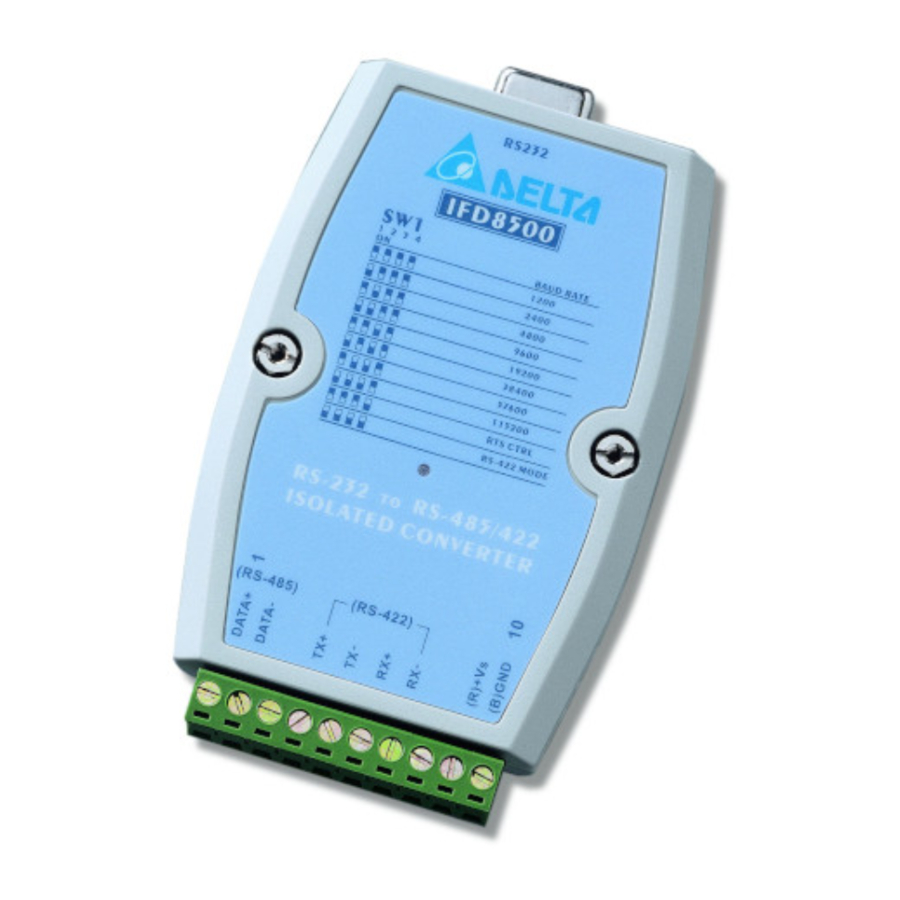

Сыртқы түрі

Appearance

Техникалық сипаттамалар

Қуат көзі +9V ~ +48VDC
Қуат тұтыну 0.5W
Оқшауланған кернеу 3,000VDC
Беріліс жылдамдығы 1,200, 2,400, 4,800, 9,600, 19,200, 38,400, 57,600, 115,200 bps
RS-232 қосқышы 9PIN D-SUB Female
RS-485/RS-422 терминалы 10PIN, AWG1-#12 - #24 сымдары қабылданады
Өлшемі (L x W x H) 4.65in x 2.79in x 0.87in (118mm x 71mm x 22mm)
Салмағы 0.275Ib (125g)

Орнату

Деректер пішімі

Деректер ағынын басқару үшін беріліс жылдамдығын және деректер пішімін орнатыңыз.
Setting up the Baud rate and Data Format - Part 1
Setting up the Baud rate and Data Format - Part 2

information Ескертпелер: ** әдепкі параметр

Деректер жақтауының ұзындығын есептеу:
Ұзындық = Бастапқы бит + деректер ұзындығы + паритет биті + тоқтату биті
Мысал: Деректер ұзындығы = 8 бит, Паритет жоқ, тоқтату биті = 1 бит, Ұзындық = 1 + 8 + 0 + 1 = 10

Аяқтау резисторы

Кабельді аяқтау жүйеге байланысты және кабельдің максималды ұзындығы мен сигнал жылдамдығының таңдауына әсер етеді. RS-485 желілік кабелінің ұзындығын 4000 футқа немесе 1,2 км-ге дейін ұзартуға болады. RS-485/RS-422 желілік кабелінің екі ұшына аяқтау резисторларын қосу арқылы сигналдың бұрмалануын болдырмау үшін желінің сызықтық кедергісін сәйкестендіру қажет.

Аяқтау резисторын пайдалану бойынша кеңестер:

  1. Беріліс кабелі неғұрлым ұзын болса, сигналдың сапасы соғұрлым нашар болады.
  2. RS-485/RS-422 желісіндегі негізгі кабельдің екі ұшына екі беріліс резисторын орнату ұсынылады. Бір желідегі әрбір түйінге аяқтау резисторларын қосу қажет емес.
    Hints for using termination resistor
  3. Егер RS-485 беріліс сымы 1,2 км AWG#24 бұралған жұп кабелін пайдаланса, 120Ω резисторын пайдалануды ұсынамыз.

Сымдарды қосу

  1. RS-232 (D-SUB 9PIN)
    Wiring - RS-232(D-SUB 9PIN) pinout
    PIN 1-4-6 және 7-8 ЖҚБ-да қысқа тұйықталған.
  2. Қуат және RS-485/RS-422 (10PIN терминалы)
    Wiring - RS-485/RS-422(10PIN terminal) pinout

information Ескертпелер:

  1. IFD8500 60VDC кері қуаттан қорғауды қамтамасыз етеді.
  2. Кедергіні азайту үшін бұралған жұп кабелін пайдалану ұсынылады.

Орнату әдісі

IFD8500 монтаждау панелімен*1 бірге беріледі.

  1. DIN Rail
    Mounting Method - DIn rail
  2. Панельге орнату (Panel Mount)
    Mounting Method - Panel Mount

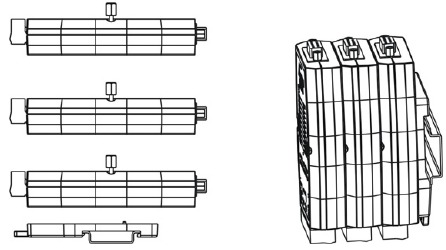

  3. Piggyback
    Mounting Method- PiggyBack

Жұмыс істеу

  1. Жарықдиодты дисплей (LED display):
    1. Жасыл жарықдиодты шам қосулы (Green LED On): Қуат қосылған, бірақ деректер берілмейді.
    2. Қызыл жарықдиодты шам жыпылықтайды (Red LED flashing): Деректер RS-485/RS-422-ден RS-232 портына берілуде.
    3. Жасыл жарықдиодты шам жыпылықтайды (Green LED flashing): Деректер RS-232-ден RS-485/RS-422 портына берілуде.
  2. RS-485 арқылы деректерді беруге арналған ескертпелер:
    RS-485 жартылай дуплексті байланысты жеңілдете отырып, бір желіде бірнеше драйвер мен қабылдағышты пайдалануға мүмкіндік береді. RS-485 шина желісіне деректерді жібермес бұрын, шинада деректер берілмейтініне көз жеткізіңіз; әйтпесе деректерді жоғалтасыз.

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Delta Electronics IFD8500 - Оқшауланған түрлендіргіштің нұсқаулық кітабы жүктеп алу
