Delta Electronics IFD8500 - Buku Petunjuk Konverter Terisolasi

Peringatan

• IFD8500 adalah perangkat TIPE-TERBUKA. Perangkat ini harus dipasang di kabinet kontrol yang bebas dari debu di udara, kelembapan, sengatan listrik, dan getaran. Untuk mencegah staf non-pemeliharaan mengoperasikan IFD8500, atau untuk mencegah kecelakaan yang dapat merusak IFD8500, kabinet kontrol tempat IFD8500 dipasang harus dilengkapi dengan pelindung. Misalnya, kabinet kontrol tempat IFD8500 dipasang dapat dibuka kuncinya dengan alat atau kunci khusus.
• JANGAN sambungkan daya AC ke terminal I/O mana pun, karena dapat menyebabkan kerusakan serius. Harap periksa kembali semua kabel sebelum IFD8500 dihidupkan. Setelah IFD8500 diputuskan, JANGAN sentuh terminal apa pun dalam satu menit. Pastikan terminal ground pada IFD8500 di-ground dengan benar untuk mencegah interferensi elektromagnetik.

Pendahuluan

IFD8500 mengubah sinyal RS-232 menjadi saluran tegangan diferensial RS-485/RS422 untuk transmisi data.
IFD8500 memungkinkan Anda untuk dengan mudah menghubungkan perangkat RS-232 ke peralatan RS-485/RS-422 lainnya tanpa mengubah perangkat keras atau perangkat lunak apa pun.

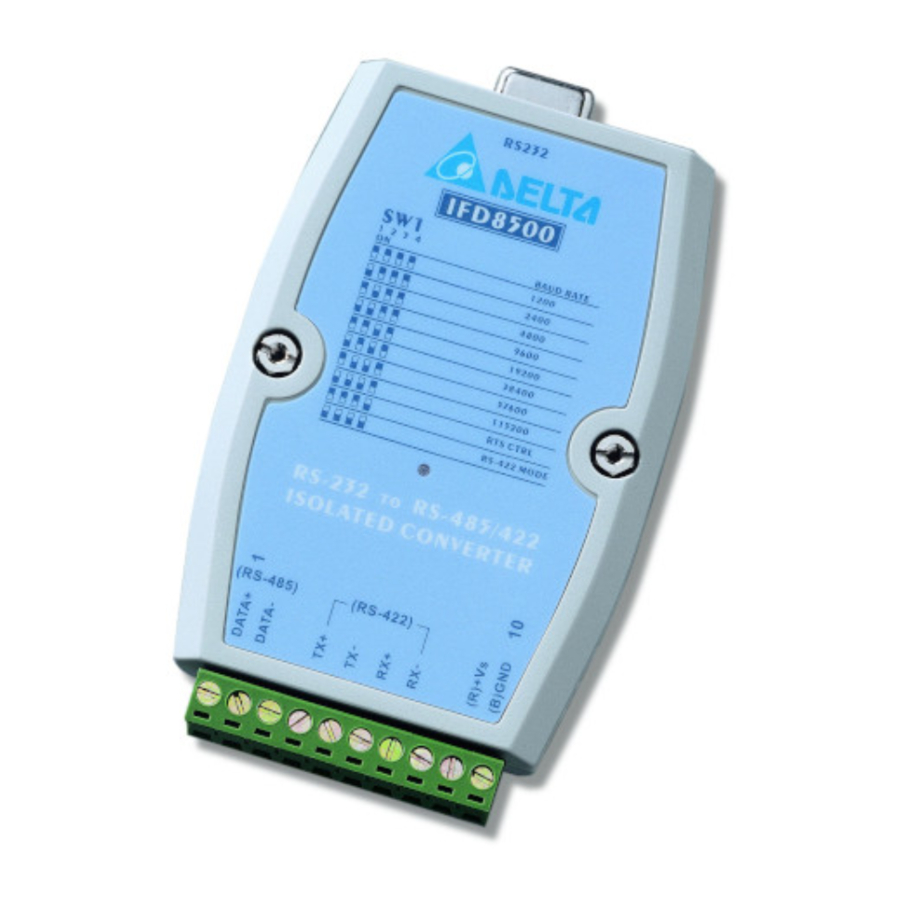

Tampilan

Spesifikasi

Pemasangan

Format Data

Atur laju baud dan format data untuk mengontrol aliran data.

Catatan: ** pengaturan default

Perhitungan panjang bingkai data:
Panjang = Bit awal + panjang data + bit paritas + bit berhenti
Contoh: Panjang Data = 8 bit, Tanpa paritas, bit berhenti = 1 bit, Panjang = 1 + 8 + 0 + 1 = 10

Resistor Terminasi

Untuk mengakhiri kabel tergantung pada sistem dan dipengaruhi oleh pilihan panjang kabel maksimum dan laju sinyal. Panjang kabel jaringan RS-485 dapat diperpanjang hingga 4.000 kaki atau 1,2 km. Penting untuk mencocokkan impedansi saluran jaringan untuk menghindari distorsi sinyal dengan menambahkan resistor terminasi di kedua ujung kabel jaringan RS-485/RS-422.

Petunjuk untuk menggunakan resistor terminasi:

1. Semakin panjang kabel transmisi, semakin buruk kualitas sinyal.
2. Dua resistor transmisi disarankan untuk dipasang di kedua ujung kabel utama pada jaringan RS-485/RS-422. Tidak perlu menambahkan resistor terminasi pada setiap node di jaringan yang sama.

3. Jika kabel transmisi RS-485 menggunakan kabel pasangan terpilin AWG#24 1,2 km, kami sarankan Anda menggunakan resistor 120Ω.

Pengkabelan

1. RS-232 (D-SUB 9PIN)

   PIN 1-4-6 dan 7-8 dihubung singkat pada PCB.
2. Daya dan RS-485/RS-422 (terminal 10PIN)


Catatan:

1. IFD8500 menyediakan perlindungan daya balik 60VDC.
2. Untuk mengurangi interferensi, disarankan untuk menggunakan kabel pasangan terpilin.

Metode Pemasangan

IFD8500 disertakan dengan panel pemasangan*1.

1. Rel DIN

2. Pemasangan Panel

3. Piggyback


Operasi

1. Tampilan LED:
   1. LED Hijau Menyala: Daya hidup tetapi tidak ada transmisi data.
   2. LED Merah berkedip: Data sedang ditransmisikan dari port RS-485/RS-422 ke RS-232.
   3. LED Hijau berkedip: Data sedang ditransmisikan dari port RS-232 ke RS-485/RS-422.
2. Catatan untuk transmisi data pada RS-485:
   RS-485 memungkinkan banyak driver dan penerima pada satu saluran, memfasilitasi komunikasi half duplex. Sebelum mengirim data ke saluran bus RS-485, pastikan tidak ada transmisi data pada bus; jika tidak, Anda akan kehilangan data.
