Delta Electronics IFD8500 - İzole Dönüştürücü Kullanım Kılavuzu

Uyarılar

• IFD8500, AÇIK TİP (OPEN-TYPE) bir cihazdır. Havadan kaynaklanan toz, nem, elektrik çarpması ve titreşimden arındırılmış bir kontrol kabinine kurulmalıdır. IFD8500'ün bakım personeli olmayan kişiler tarafından çalıştırılmasını önlemek veya IFD8500'e zarar verecek bir kazayı önlemek için, IFD8500'ün kurulu olduğu kontrol kabini bir koruma ile donatılmalıdır. Örneğin, IFD8500'ün kurulu olduğu kontrol kabini özel bir alet veya anahtar ile açılabilir.
• I/O terminallerinden herhangi birine AC güç BAĞLAMAYIN, aksi takdirde ciddi hasar meydana gelebilir. IFD8500'e güç verilmeden önce lütfen tüm kabloları tekrar kontrol edin. IFD8500'ün bağlantısı kesildikten sonra, bir dakika içinde herhangi bir terminale DOKUNMAYIN. Elektromanyetik girişimi önlemek için IFD8500 üzerindeki toprak terminalinin doğru şekilde topraklı olduğundan emin olun.

Giriş

IFD8500, veri iletimi için RS-232 sinyallerini RS-485/RS422 diferansiyel voltaj hatlarına dönüştürür.
IFD8500, herhangi bir donanım veya yazılımı değiştirmeden bir RS-232 cihazını başka bir RS-485/RS-422 ekipmanına kolayca bağlamanızı sağlar.

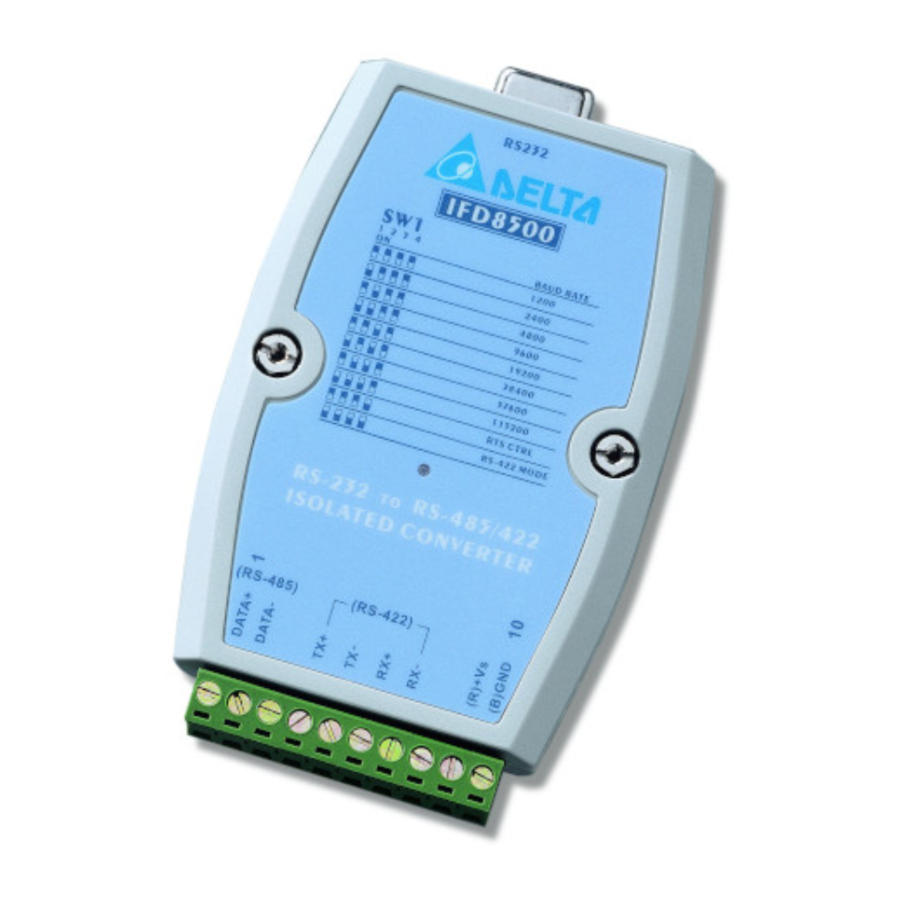

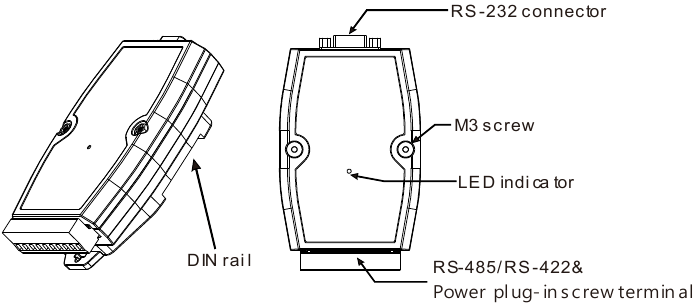

Görünüm

Özellikler

Kurulum

Veri Formatı

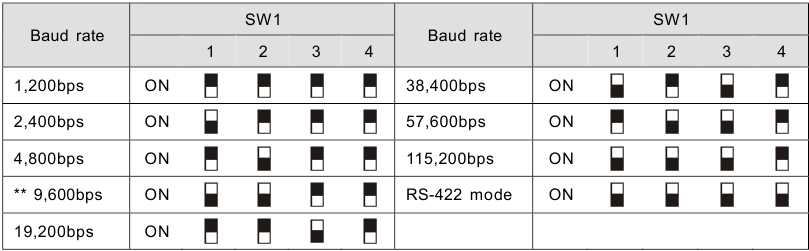

Veri akışını kontrol etmek için baud hızını ve veri formatını ayarlayın.

Notlar: ** varsayılan ayar (default setting)

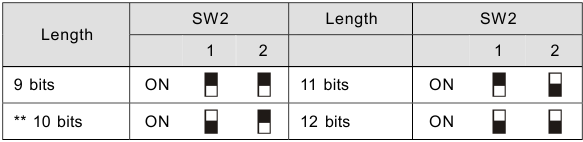

Veri çerçevesi uzunluğunun hesaplanması:
Uzunluk = Başlangıç biti (Start bit) + veri uzunluğu (data length) + parite biti (parity bit) + durdurma biti (stop bit)
Örnek: Veri Uzunluğu (Data Length) = 8 bit, Parite Yok (None parity), durdurma biti (stop bit) = 1 bit, Uzunluk = 1 + 8 + 0 + 1 = 10

Sonlandırma Direnci

Kablonun sonlandırılması sisteme bağlıdır ve maksimum kablo uzunluğu ve sinyal hızı seçimiyle etkilenir. RS-485 ağ kablosunun uzunluğu 4.000 ft veya 1.2km'ye kadar uzatılabilir. RS-485/RS-422 ağ kablosunun her iki ucuna sonlandırma dirençleri eklenerek ağın hat empedansının eşleştirilmesi sinyal bozulmasını önlemek için gereklidir.

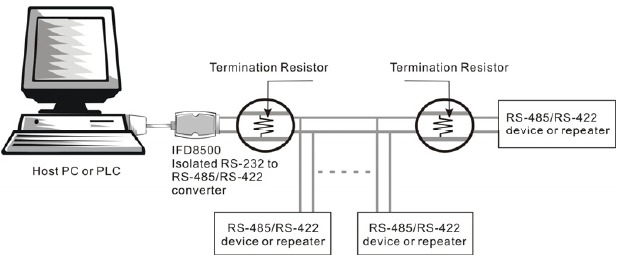

Sonlandırma direnci kullanma ipuçları:

1. İletim kablosu ne kadar uzun olursa, sinyal kalitesi o kadar kötü olur.
2. RS-485/RS-422 ağındaki ana kablonun her iki ucuna iki iletim direncinin takılması önerilir. Aynı ağdaki her düğüme sonlandırma dirençleri eklemek gerekli değildir.

3. RS-485'in iletim kablosu 1.2km AWG#24 bükümlü çift kablo kullanıyorsa, 120Ω direnç kullanmanızı öneririz.

Kablolama

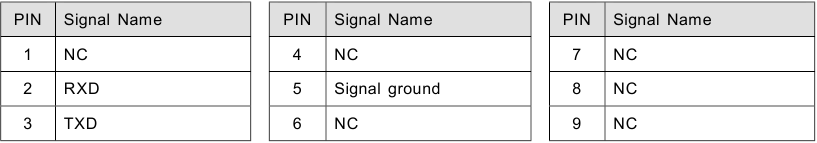

1. RS-232 (D-SUB 9PIN)

   PIN 1-4-6 ve 7-8, PCB üzerinde kısa devre yapılmıştır.

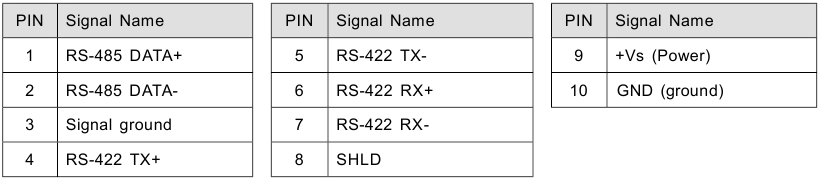

2. Güç ve RS-485/RS-422 (10PIN terminali)


Notlar:

1. IFD8500, 60VDC ters güç koruması sağlar.
2. Girişimi azaltmak için bükümlü çift kablo kullanılması önerilir.

Montaj Yöntemi

IFD8500, montaj paneli*1 ile birlikte gelir.

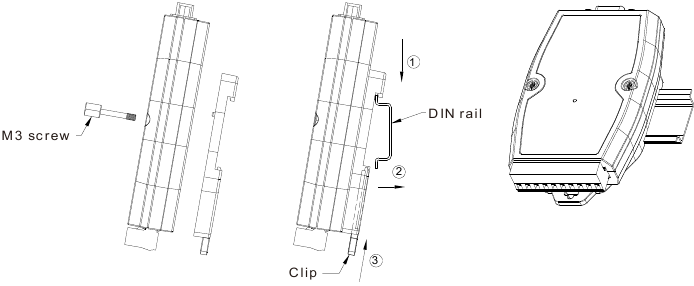

1. DIN Rayı (DIN Rail)

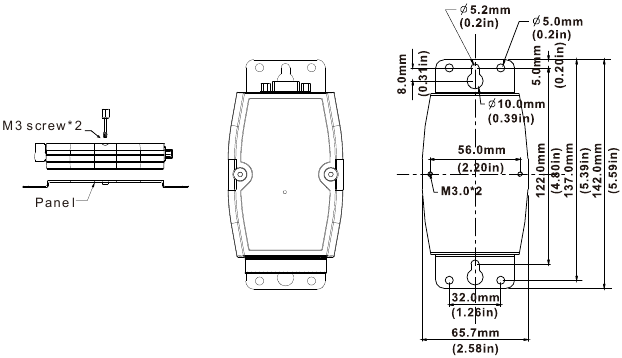

2. Panel Montajı (Panel Mount)

3. Sırt sırta (Piggyback)


Çalışma

1. LED ekranı (LED display):
   1. Yeşil LED Yanıyor (Green LED On): Güç açık ancak veri iletimi yok.
   2. Kırmızı LED Yanıp Sönüyor (Red LED flashing): Veriler RS-485/RS-422'den RS-232 portuna iletiliyor.
   3. Yeşil LED Yanıp Sönüyor (Green LED flashing): Veriler RS-232'den RS-485/RS-422 portuna iletiliyor.
2. RS-485'te veri iletimi için notlar (Notes for data transmission on RS-485):
   RS-485, tek hat üzerinde birden fazla sürücüye ve alıcıya izin vererek yarı çift yönlü iletişimi kolaylaştırır. RS-485 veri yoluna veri göndermeden önce, veri yolunda herhangi bir veri iletimi olmadığından emin olun; aksi takdirde verileri kaybedersiniz.
