Delta Electronics IFD8500 - Návod k použití izolovaného převodníku

Upozornění

• IFD8500 je zařízení OTEVŘENÉHO TYPU. Měl by být instalován v ovládací skříni bez prachu, vlhkosti, úrazu elektrickým proudem a vibrací. Aby se zabránilo obsluze IFD8500 neudržovaným personálem nebo aby se zabránilo nehodě poškozením IFD8500, měla by být ovládací skříň, ve které je IFD8500 instalován, vybavena ochranou. Například ovládací skříň, ve které je IFD8500 instalován, může být odemčena speciálním nástrojem nebo klíčem.
• NEPŘIPOJUJTE napájení střídavým proudem k žádnému z I/O terminálů, jinak může dojít k vážnému poškození. Před zapnutím IFD8500 znovu zkontrolujte veškerou kabeláž. Po odpojení IFD8500 se nedotýkejte žádných terminálů do jedné minuty. Ujistěte se, že zemnící terminál na IFD8500 je správně uzemněn, aby se zabránilo elektromagnetickému rušení.

Úvod

IFD8500 převádí signály RS-232 na diferenciální napěťové linky RS-485/RS422 pro přenos dat.
IFD8500 vám umožňuje snadno připojit zařízení RS-232 k jinému zařízení RS-485/RS-422 bez nutnosti měnit hardware nebo software.

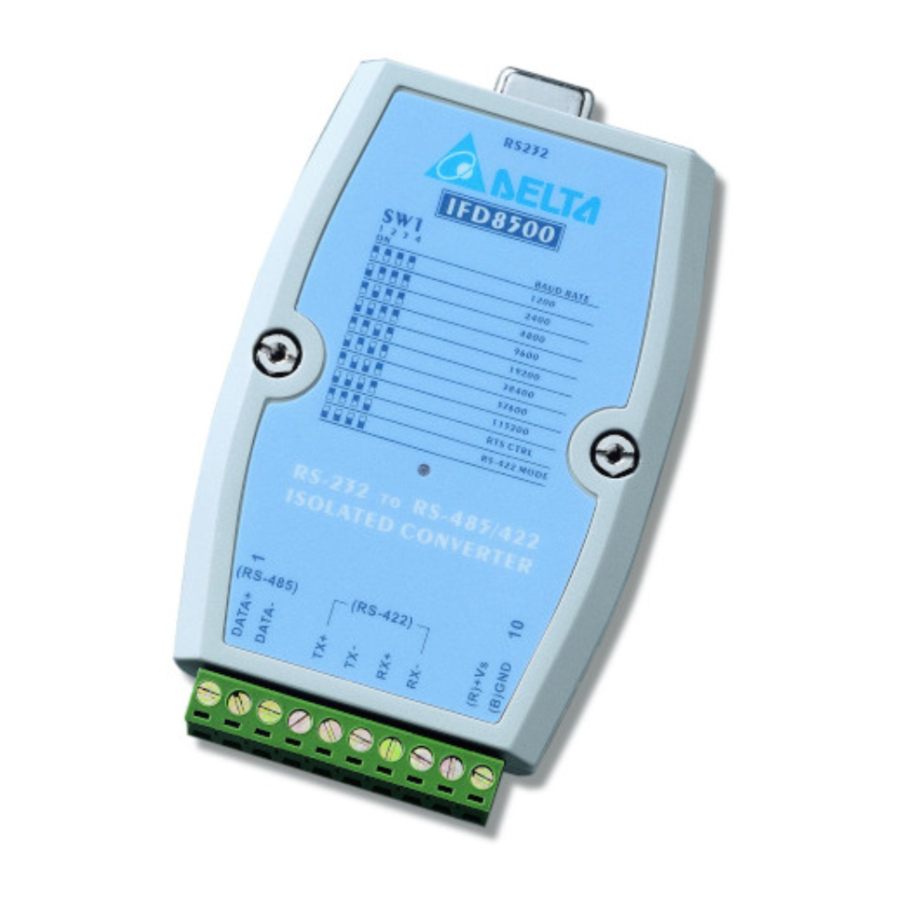

Vzhled

Specifikace

Instalace

Formát dat

Nastavte přenosovou rychlost a formát dat pro řízení toku dat.

Poznámky: ** výchozí nastavení

Výpočet délky datového rámce:
Délka = Start bit + délka dat + paritní bit + stop bit
Příklad: Délka dat = 8 bitů, Žádná parita, stop bit = 1 bit, Délka = 1 + 8 + 0 + 1 = 10

Ukončovací odpor

Ukončení kabelu je závislé na systému a je ovlivněno volbou maximální délky kabelu a rychlosti signálu. Délku kabelu sítě RS-485 lze prodloužit na 4 000 stop nebo 1,2 km. Je nutné sladit impedanci vedení sítě, aby se zabránilo zkreslení signálu přidáním ukončovacích odporů na oba konce kabelu sítě RS-485/RS-422.

Tipy pro použití ukončovacího odporu:

1. Čím delší je přenosový kabel, tím horší je kvalita signálu.
2. Doporučuje se instalovat dva přenosové odpory na oba konce hlavního kabelu na síti RS-485/RS-422. Není nutné přidávat ukončovací odpory na každý uzel ve stejné síti.

3. Pokud přenosový vodič RS-485 používá kroucený pár kabelu 1,2 km AWG#24, doporučujeme použít odpor 120Ω.

Zapojení

1. RS-232 (D-SUB 9PIN)

   PIN 1-4-6 a 7-8 jsou zkratovány na PCB.
2. Napájení a RS-485/RS-422 (10PIN terminál)


Poznámky:

1. IFD8500 poskytuje ochranu proti přepólování 60VDC.
2. Pro snížení rušení se doporučuje použít kroucený pár kabelu.

Způsob montáže

IFD8500 je dodáván s montážním panelem*1.

1. DIN lišta

2. Montáž na panel

3. Piggyback


Provoz

1. LED displej:
   1. Zelená LED svítí: Napájení zapnuto, ale žádný přenos dat.
   2. Červená LED bliká: Data jsou přenášena z portu RS-485/RS-422 do portu RS-232.
   3. Zelená LED bliká: Data jsou přenášena z portu RS-232 do portu RS-485/RS-422.
2. Poznámky k přenosu dat na RS-485:
   RS-485 umožňuje více ovladačů a přijímačů na jedné lince, což usnadňuje poloduplexní komunikaci. Před odesláním dat do sběrnice RS-485 se ujistěte, že na sběrnici neprobíhá žádný přenos dat; jinak data ztratíte.
