Delta Electronics IFD8500 - Bedienungsanleitung für isolierten Konverter

Warnungen

• IFD8500 ist ein Gerät vom OPEN-TYPE. Es sollte in einem Schaltschrank installiert werden, der frei von Schwebestaub, Feuchtigkeit, elektrischem Schlag und Vibrationen ist. Um Nicht-Wartungspersonal am Betrieb des IFD8500 zu hindern oder um Unfälle zu vermeiden, die den IFD8500 beschädigen könnten, sollte der Schaltschrank, in dem der IFD8500 installiert ist, mit einer Schutzvorrichtung ausgestattet sein. Zum Beispiel kann der Schaltschrank, in dem der IFD8500 installiert ist, mit einem Spezialwerkzeug oder Schlüssel entriegelt werden.
• Schließen Sie KEINE Wechselstromversorgung an E/A-Anschlüsse an, da sonst ernsthafte Schäden auftreten können. Bitte überprüfen Sie die gesamte Verkabelung erneut, bevor der IFD8500 eingeschaltet wird. Nachdem der IFD8500 getrennt wurde, berühren Sie KEINE Anschlüsse innerhalb einer Minute. Stellen Sie sicher, dass die Erdungsklemme am IFD8500 korrekt geerdet ist, um elektromagnetische Störungen zu vermeiden.

Einführung

IFD8500 wandelt RS-232-Signale in differentielle RS-485/RS422-Spannungsleitungen zur Datenübertragung um.
IFD8500 ermöglicht es Ihnen, ein RS-232-Gerät einfach mit einer anderen RS-485/RS-422-Ausrüstung zu verbinden, ohne Hardware oder Software zu ändern.

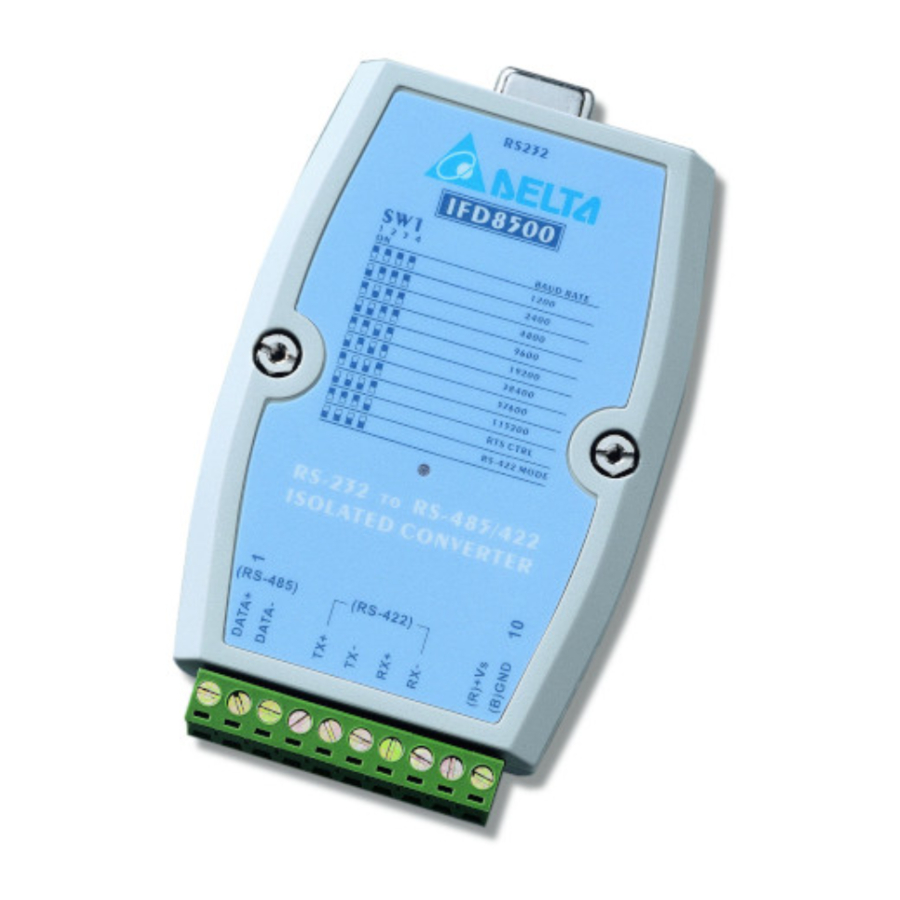

Aussehen

Technische Daten

Installation

Datenformat

Stellen Sie die Baudrate und das Datenformat ein, um den Datenfluss zu steuern.

Hinweise: ** Standardeinstellung

Berechnung der Länge des Datenrahmens:
Länge = Startbit + Datenlänge + Paritätsbit + Stoppbit
Beispiel: Datenlänge = 8 Bit, keine Parität, Stoppbit = 1 Bit, Länge = 1 + 8 + 0 + 1 = 10

Abschlusswiderstand

Die Terminierung des Kabels ist systemabhängig und wird durch die Wahl der maximalen Kabellänge und der Signalrate beeinflusst. Die Länge des RS-485-Netzwerkkabels kann auf 4.000 Fuß oder 1,2 km erweitert werden. Es ist notwendig, die Leitungsimpedanz des Netzwerks anzupassen, um Signalverzerrungen zu vermeiden, indem an beiden Enden des RS-485/RS-422-Netzwerkkabels Abschlusswiderstände hinzugefügt werden.

Hinweise zur Verwendung des Abschlusswiderstands:

1. Je länger das Übertragungskabel, desto schlechter die Signalqualität.
2. Es wird empfohlen, zwei Abschlusswiderstände an beiden Enden des Hauptkabels im RS-485/RS-422-Netzwerk zu installieren. Es ist nicht notwendig, an jedem Knotenpunkt im selben Netzwerk Abschlusswiderstände hinzuzufügen.

3. Wenn das Übertragungskabel von RS-485 ein 1,2 km langes AWG#24-Twisted-Pair-Kabel verwendet, empfehlen wir die Verwendung eines 120Ω-Widerstands.

Verdrahtung

1. RS-232 (D-SUB 9PIN)

   PIN 1-4-6 und 7-8 sind auf der PCB kurzgeschlossen.
2. Stromversorgung und RS-485/RS-422 (10PIN Klemme)


Hinweise:

1. IFD8500 bietet einen 60VDC Verpolungsschutz.
2. Um Störungen zu reduzieren, wird die Verwendung von Twisted-Pair-Kabeln empfohlen.

Montagemethode

IFD8500 wird mit einer Montageplatte*1 geliefert.

1. DIN-Schiene

2. Plattenmontage

3. Huckepack


Betrieb

1. LED-Anzeige:
   1. Grüne LED an: Stromversorgung eingeschaltet, aber keine Datenübertragung.
   2. Rote LED blinkt: Daten werden von RS-485/RS-422 zum RS-232-Port übertragen.
   3. Grüne LED blinkt: Daten werden von RS-232 zum RS-485/RS-422-Port übertragen.
2. Hinweise zur Datenübertragung über RS-485:
   Der RS-485 ermöglicht mehrere Treiber und Empfänger auf einer einzigen Leitung und erleichtert die Halbduplex-Kommunikation. Bevor Daten an die RS-485-Busleitung gesendet werden, stellen Sie sicher, dass keine Datenübertragung auf dem Bus stattfindet; andernfalls gehen die Daten verloren.
