MC Crypt GPM-1 Pro - Инструкции за експлоатация на симулатор на китарен усилвател

Предназначение

Симулаторът на китарен усилвател GPM-1 Pro служи за обработка на аудио сигнали в частния или полупрофесионалния сектор.
Входовете и изходите могат да бъдат свързвани само към връзките на музикални инструменти и аудио устройства.
Може да се захранва само с батерия (за типа вижте „Технически данни") или чрез използване на захранващ блок (за спецификация вижте „Външно захранване").
Този продукт е разрешен за употреба само в затворени помещения, т.е. не на открито. Не излагайте устройството на влага, например в бани и др.
Използването, различно от описаното по-горе, ще доведе до повреда на устройството и може да включва допълнителни рискове, като късо съединение, пожар и др.
Инструкциите за безопасност трябва да се спазват на всяка цена!

Инструкции за безопасност

Гаранцията ще бъде невалидна в случай на повреда, причинена от неспазване на тези инструкции за безопасност. Ние не носим отговорност за каквито и да било последващи загуби.
Ние не поемаме никаква отговорност за материални и лични щети, причинени от неправилна употреба или неспазване на инструкциите за безопасност. Гаранцията ще бъде невалидна в такива случаи.

Възклицанието указва важни инструкции в инструкциите за експлоатация. Моля, прочетете изцяло инструкциите за експлоатация, преди да започнете да използвате устройството; те съдържат важна информация за правилната работа.

• От съображения за безопасност и лицензиране (CE) не се разрешава неразрешено преобразуване и/или модификация на продукта.
• Никога не изливайте течности върху електрически устройства и никога не поставяйте предмети, съдържащи течности (като вази), върху тях или близо до тях. Това би причинило сериозна опасност от пожар или токов удар. Ако течност попадне в устройството, незабавно извадете батерията и се консултирайте със специалист.
• Не излагайте устройството на изключително високи температури, капеща или пръскаща вода, силни вибрации или голямо механично натоварване.
• Не поставяйте източници на открит огън, като запалени свещи, върху или до устройството.
• Не работете с устройството, когато е без надзор.
• Не използвайте устройството в тропически климат.
• Не оставяйте опаковъчния материал без надзор. Той може да се превърне в опасна играчка за деца!
• Ако имате съмнения относно правилния начин на свързване на устройството или ако възникнат въпроси, на които не е отговорено в тези инструкции за експлоатация, свържете се с нашата служба за технически консултации или друг експерт.

Характеристики

• симулация на 3 звукови характеристики на популярни китарни усилватели
• 3 нива на усилване
• 3 симулации за различни позиции на микрофона
• интегрирана функция за забавяне
• ефект контур за свързване на външни ефект устройства
• допълнителен аудио вход за подаване на фонова музика
• Изход за слушалки
• солиден и стабилен метален корпус

Поставяне/смяна на батериите

Симулаторът на китарен усилвател трябва да бъде изключен по време на смяната на батериите, не трябва да има щепсел, поставен във входа GUITAR IN (13).
Дръжте батериите далеч от деца.
Моля, спазвайте правилния поляритет, когато поставяте батериите.
Извадете батерията, когато устройството не се използва за по-дълги периоди от време.
Изтеклите или повредени батерии могат да причинят изгаряния, ако влязат в контакт с кожата. Затова трябва да носите подходящи защитни ръкавици.
Уверете се, че батериите не са късо съединение, нито са хвърлени в огън. Не презареждайте батериите. Има опасност от експлозия!

• Отворете отделението за батерии от долната страна на устройството.
• Издърпайте щепселните контакти от корпуса и извадете плоските батерии, ако има такива.
• Прикрепете 9V блок батерия към щепселните контакти.
• Поставете батерията в корпуса и затворете отделението за батерии.
• Когато устройството не функционира правилно или дисплеите BYPASS или DRIVER показват ниско ниво, батерията може да е разредена и трябва да бъде сменена, както е описано по-горе.
• Извадете батерията, ако устройството не се използва за по-дълъг период от време, за да избегнете изтичане или изтощаване на батериите.
• За да осигурите дълъг живот на батерията, използвайте само алкални батерии.

Външно захранване

Захранващ блок може да се използва и като алтернатива на батерията.

Уверете се, че използвате само захранващи блокове, които са в съответствие с приложимите разпоредби за безопасност.
Може да се използва само захранващ блок, както е описано по-долу.
Спазвайте инструкциите за безопасност в инструкциите за експлоатация на захранващия блок.

Подходящият захранващ блок има следните свойства:

• Включете нисковолтовия щепсел на захранващия блок във входа 9 VOLT DC (15).
• Включете захранването в контакта на стената.
• Ако има поставена батерия, тя автоматично се изключва. Въпреки това, тя трябва да бъде извадена, ако захранващият блок се използва за по-дълъг период от време.

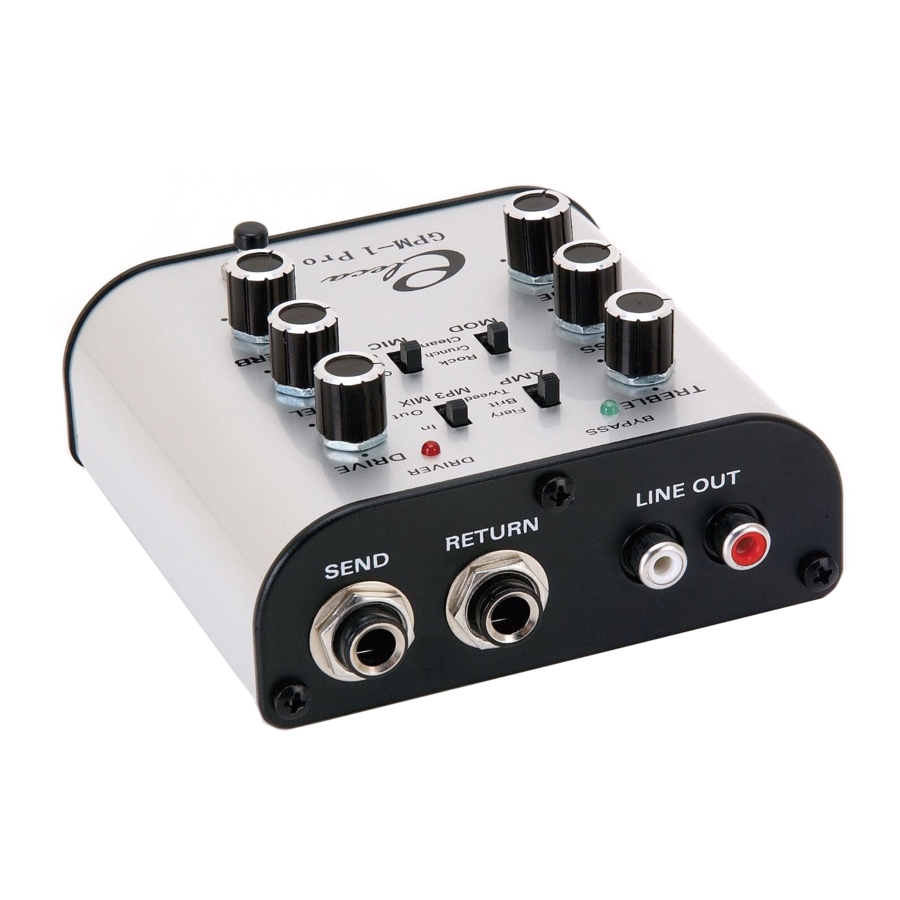

Свързване и работа

Устройството ще се включи само когато поставите 6.3 mm жак щепсел във входа GUITAR IN.

Винаги използвайте подходящи екранирани фоно или чинч кабели за свързване на входовете и изходите. Използването на други, неподходящи кабели може да доведе до неизправност.
За да избегнете изкривявания или несъответствия, които могат да повредят устройството, входовете и изходите трябва да бъдат свързани само към устройства с подходящи фоно или чинч терминали.

1. Контрол DRIVE за настройка на усилването.
2. Контрол TREBLE за звукови настройки в областта на високите честоти.
3. Контрол BASS за звукови настройки в областта на ниските честоти.
4. Контрол LEVEL за настройка на силата на звука на изхода.
5. Контрол REVERB за настройка на интензитета на ехото.
6. Контрол TIME за настройка на забавянето на ехото.
7. Контрол AMP за избор на характеристики на усилвателя:
   TWEED = Fender звук
   BRIT = Marshall звук
   FIERY = Mesa Boogie звук
8. Контрол MOD за настройки на нивото на интензивност на усилването.
9. Контрол MIC за избор на симулирана позиция на микрофона:
   CLSIC = високо съдържание на високи честоти с ясен звук
   CNTR = високо съдържание на средни и ниски тонове
   OFF X = подобно на CNTR, но с по-мек звук и по-малко високи средни тонове
10. Контрол MP3 MIX за активиране или деактивиране на входа MP3/CD IN (14). С активиран вход, настоящият сигнал се смесва с китарния сигнал.
11. Контрол DRIVER за активиране или деактивиране на ефектите (LED BYPASS (12) мига > ефектите са изключени, LED DRIVER (12) мига > ефектите са включени).
12. Светодиоди BYPASS/DRIVER за показване на режима (вижте точка 11).

13. Връзка GUITAR IN за свързване на музикален инструмент. Веднага щом бъде поставен щепсел, устройството се включва автоматично.
14. Връзка MP3/CD IN за свързване на външни източници на сигнал.
15. Връзка 9 VOLT DC за свързване на захранващ блок (не е включен в доставката).
16. Връзка PHONES за свързване на слушалки.
17. Връзка OUTPUT за свързване на китарен усилвател/миксер.
18. Връзка SEND за свързване към входа на външно ефект устройство.
19. Връзка RETURN за свързване към изхода на външно ефект устройство.
20. Връзка LINE OUT за свързване на HiFi усилвател или записващо устройство.

Допълнителни области на употреба

В допълнение към използването като китарен моделиращ предусилвател, устройството може да се използва и за следните цели:

• Ефект устройство за други инструменти като акустични китари, бас китари, клавирни инструменти и др. Наблюдавайте, че входът не е свръхусилен.
• Свързване към домашни HiFi устройства, за да използвате например домашния усилвател като китарен усилвател или да подавате фонова музика чрез MP3/CD входа. Когато свързвате устройството към домашен усилвател, моля, обърнете внимание, че домашните високоговорители не са толкова нечувствителни, колкото високоговорителите на китарния усилвател. Силно изкривеният китарен звук може лесно да повреди тези високоговорители.
• Свързване на слушалки, например за упражнения без смущения.
• Използване без музикален инструмент като ефект устройство за миксери и др.

Изхвърляне

Изхвърлете продукта в края на експлоатационния му живот в съответствие с действащите законови разпоредби.

Изхвърляне на използвани батерии/акумулаторни батерии
Потребителят е законово задължен (регламент за батериите) да върне използваните батерии и акумулаторни батерии. Не изхвърляйте използваните батерии заедно с битовите отпадъци.

Батериите/акумулаторните батерии, съдържащи вредни вещества, са маркирани с противоположните символи, за да се посочи, че изхвърлянето в битовите отпадъци е забранено. Означенията за съответните тежки метали са: Cd = кадмий, Hg = живак, Pb = олово. Можете да върнете използваните батерии/акумулаторни батерии безплатно на всеки пункт за събиране на местните власти, в нашите магазини или във всеки друг магазин, където се продават батерии/акумулаторни батерии.

По този начин изпълнявате законовите си задължения и допринасяте за опазването на околната среда.

Технически данни

Този продукт отговаря на националните и европейските законови изисквания.

Тези инструкции за експлоатация са публикация на Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Всички права, включително превода, са запазени. Възпроизвеждането по какъвто и да е метод, напр. фотокопиране, микрофилмиране или улавяне в електронни системи за обработка на данни, изисква предварителното писмено одобрение от редактора. Препечатването, също и частично, е забранено.

Тези инструкции за експлоатация представляват техническото състояние към момента на отпечатване. Запазени са промени в технологията и оборудването.

© Copyright 2010 by Conrad Electronic SE.
