MC Crypt GPM-1 Pro - Symulator Wzmacniacza Gitarowego Instrukcja Obsługi

Przeznaczenie

Symulator wzmacniacza gitarowego GPM-1 Pro służy do obróbki sygnałów audio w sektorze prywatnym lub półprofesjonalnym.
Wejścia i wyjścia mogą być podłączane wyłącznie do złączy instrumentów muzycznych i urządzeń audio.
Urządzenie może być zasilane wyłącznie baterią (typ patrz „Dane techniczne") lub za pomocą zasilacza wtykowego (specyfikacja patrz „Zewnętrzny zasilacz").
Produkt jest dopuszczony do użytku wyłącznie w pomieszczeniach zamkniętych, tj. nie na zewnątrz. Nie narażaj urządzenia na wilgoć, np. w łazienkach itp.
Użycie inne niż opisane powyżej spowoduje uszkodzenie urządzenia i może wiązać się z dodatkowym ryzykiem, takim jak zwarcia, pożar itp.
Należy bezwzględnie przestrzegać instrukcji bezpieczeństwa!

Instrukcje bezpieczeństwa

Gwarancja traci ważność w przypadku uszkodzeń spowodowanych nieprzestrzeganiem niniejszych instrukcji bezpieczeństwa. Nie ponosimy odpowiedzialności za jakiekolwiek straty wynikowe.
Nie ponosimy żadnej odpowiedzialności za szkody materialne i osobowe spowodowane niewłaściwym użytkowaniem lub nieprzestrzeganiem instrukcji bezpieczeństwa. W takich przypadkach gwarancja traci ważność.

Wykrzyknik wskazuje ważne instrukcje w instrukcji obsługi. Prosimy o dokładne przeczytanie instrukcji obsługi przed pierwszym uruchomieniem urządzenia; zawiera ona ważne informacje dotyczące prawidłowej obsługi.

• Ze względów bezpieczeństwa i licencyjnych (CE) niedozwolona jest nieautoryzowana przebudowa i/lub modyfikacja produktu.
• Nigdy nie wylewaj płynów na urządzenia elektryczne i nigdy nie stawiaj na nich ani w ich pobliżu żadnych przedmiotów zawierających płyny (takich jak wazony). Grozi to poważnym pożarem lub porażeniem prądem. Jeśli płyn dostanie się do urządzenia, natychmiast wyjmij baterię i skonsultuj się ze specjalistą.
• Nie narażaj urządzenia na działanie ekstremalnie wysokich temperatur, kapiącej lub rozpryskiwanej wody, silnych wibracji lub dużych obciążeń mechanicznych.
• Nie stawiaj żadnych źródeł otwartego ognia, takich jak płonące świece, na urządzeniu ani obok niego.
• Nie używaj urządzenia, gdy jest pozostawione bez nadzoru.
• Nie używaj urządzenia w klimacie tropikalnym.
• Nie pozostawiaj materiałów opakowaniowych bez nadzoru. Mogą stać się niebezpieczną zabawką dla dzieci!
• W razie wątpliwości, jak prawidłowo podłączyć urządzenie, lub w przypadku pytań, na które nie ma odpowiedzi w niniejszej instrukcji obsługi, skontaktuj się z naszym działem doradztwa technicznego lub innym ekspertem.

Funkcje

• symulacja 3 charakterystyk dźwiękowych popularnych wzmacniaczy gitarowych
• 3 poziomy wzmocnienia
• 3 symulacje dla różnych pozycji mikrofonu
• zintegrowana funkcja opóźnienia
• pętla efektów do podłączenia zewnętrznych urządzeń efektowych
• dodatkowe wejście audio do podawania muzyki w tle
• Wyjście słuchawkowe
• solidna i stabilna metalowa obudowa

Wkładanie/wymiana baterii

Symulator wzmacniacza gitarowego musi być wyłączony podczas wymiany baterii, w wejściu GUITAR IN (13) nie może być włożona żadna wtyczka.
Przechowuj baterie poza zasięgiem dzieci.
Podczas wkładania baterii należy przestrzegać prawidłowej biegunowości.
Wyjmij baterię, gdy urządzenie nie jest używane przez dłuższy czas.
Wyciekające lub uszkodzone baterie mogą powodować oparzenia w przypadku kontaktu ze skórą. Dlatego należy nosić odpowiednie rękawice ochronne.
Upewnij się, że baterie nie są zwarte ani wrzucane do ognia. Nie ładuj baterii. Istnieje ryzyko wybuchu!

• Otwórz komorę baterii na spodzie urządzenia.
• Wyciągnij styki wtykowe z obudowy i wyjmij rozładowane baterie, jeśli dotyczy.
• Podłącz baterię blokową 9V do styków wtykowych.
• Umieść baterię w obudowie i zamknij komorę baterii.
• Gdy urządzenie działa nieprawidłowo lub wyświetlacze BYPASS lub DRIVER są słabe, bateria może być rozładowana i należy ją wymienić zgodnie z powyższym opisem.
• Wyjmij baterię, jeśli urządzenie nie jest używane przez dłuższy czas, aby uniknąć wycieku lub rozładowania baterii.
• Aby zapewnić długą żywotność baterii, używaj wyłącznie baterii alkalicznych.

Zewnętrzny zasilacz

Alternatywą dla baterii może być również zasilacz.

Upewnij się, że używasz wyłącznie zasilaczy zgodnych z obowiązującymi przepisami bezpieczeństwa.
Można używać tylko zasilacza opisanego poniżej.
Przestrzegaj instrukcji bezpieczeństwa zawartych w instrukcji obsługi zasilacza.

Odpowiedni zasilacz ma następujące właściwości:

• Podłącz wtyczkę niskiego napięcia zasilacza do wejścia 9 VOLT DC (15).
• Podłącz zasilacz do gniazdka ściennego.
• Jeśli bateria jest włożona, zostanie automatycznie wyłączona. Należy ją jednak wyjąć, jeśli zasilacz jest używany przez dłuższy czas.

Podłączenie i obsługa

Urządzenie włączy się dopiero po włożeniu wtyczki jack 6,3 mm do wejścia GUITAR IN.

Do podłączania wejść i wyjść należy zawsze używać odpowiednich ekranowanych kabli phono lub cinch. Użycie innych, nieodpowiednich kabli może prowadzić do nieprawidłowego działania.
Aby uniknąć zniekształceń lub niedopasowań, które mogłyby uszkodzić urządzenie, wejścia i wyjścia mogą być podłączane tylko do urządzeń z odpowiednimi zaciskami phono lub cinch.

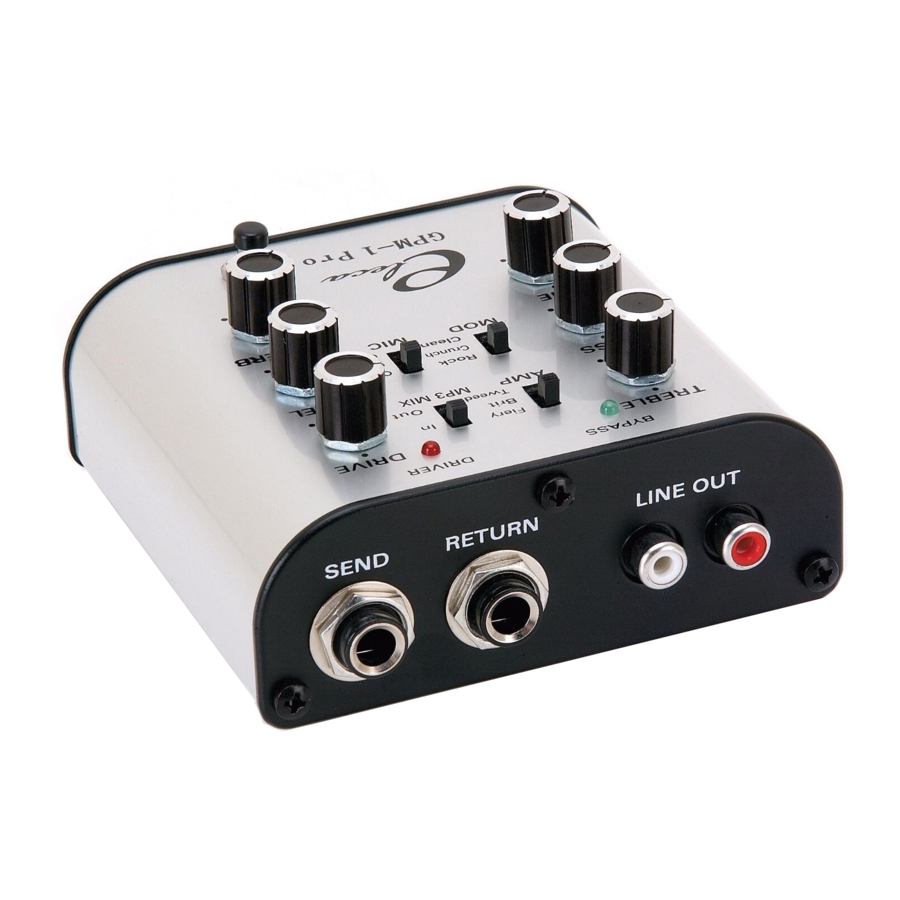

1. Kontrola DRIVE do ustawiania wzmocnienia.
2. Kontrola TREBLE do ustawiania dźwięku w zakresie wysokich tonów.
3. Kontrola BASS do ustawiania dźwięku w zakresie niskich tonów.
4. Kontrola LEVEL do ustawiania głośności na wyjściu.
5. Kontrola REVERB do ustawiania intensywności echa.
6. Kontrola TIME do ustawiania opóźnienia echa.
7. Kontrola AMP do wyboru charakterystyki wzmacniacza:
   TWEED = dźwięk Fender
   BRIT = dźwięk Marshall
   FIERY = dźwięk Mesa Boogie
8. Kontrola MOD do ustawiania poziomu intensywności wzmocnienia.
9. Kontrola MIC do wyboru symulowanej pozycji mikrofonu:
   CLSIC = wysoka zawartość wysokich tonów z czystym dźwiękiem
   CNTR = wysoka zawartość tonów średnich i niskich
   OFF X = podobny do CNTR, ale z bardziej miękkim dźwiękiem i mniejszą ilością wysokich tonów średnich
10. Kontrola MP3 MIX do aktywacji lub dezaktywacji wejścia MP3/CD IN (14). Po aktywowaniu wejścia obecny sygnał jest miksowany z sygnałem gitary.
11. Kontrola DRIVER do aktywacji lub dezaktywacji efektów (dioda LED BYPASS (12) miga > efekty wyłączone, dioda LED DRIVER (12) miga > efekty włączone).
12. Diody LED BYPASS/DRIVER do wyświetlania trybu (patrz punkt 11).

13. Złącze GUITAR IN do podłączenia instrumentu muzycznego. Po włożeniu wtyczki urządzenie włącza się automatycznie.
14. Złącze MP3/CD IN do podłączenia zewnętrznych źródeł sygnału.
15. Złącze 9 VOLT DC do podłączenia zasilacza (nie jest dołączony do zestawu).
16. Złącze PHONES do podłączenia słuchawek.
17. Złącze OUTPUT do podłączenia wzmacniacza gitarowego/miksera.
18. Złącze SEND do podłączenia do wejścia zewnętrznego urządzenia efektowego.
19. Złącze RETURN do podłączenia do wyjścia zewnętrznego urządzenia efektowego.
20. Złącze LINE OUT do podłączenia wzmacniacza HiFi lub urządzenia nagrywającego.

Dodatkowe obszary zastosowania

Oprócz zastosowania jako przedwzmacniacz modelujący gitarę, urządzenie może być również używane do następujących celów:

• Urządzenie efektowe dla innych instrumentów, takich jak gitary akustyczne, gitary basowe, keyboardy itp. Należy uważać, aby wejście nie było przesterowane.
• Podłączenie do domowych urządzeń HiFi, np. w celu wykorzystania domowego wzmacniacza jako wzmacniacza gitarowego lub do podawania muzyki w tle przez wejście MP3/CD. Podczas podłączania urządzenia do domowego wzmacniacza należy pamiętać, że domowe głośniki nie są tak niewrażliwe jak głośniki wzmacniacza gitarowego. Mocno zniekształcony dźwięk gitary może łatwo uszkodzić te głośniki.
• Podłączenie słuchawek, np. do ćwiczeń bez zakłóceń.
• Używanie bez instrumentu muzycznego jako urządzenia efektowego do mikserów itp.

Utylizacja

Po zakończeniu eksploatacji produkt należy zutylizować zgodnie z obowiązującymi przepisami ustawowymi.

Utylizacja zużytych baterii/akumulatorów
Użytkownik jest prawnie zobowiązany (regulacja dotycząca baterii) do zwrotu zużytych baterii i akumulatorów. Nie wyrzucaj zużytych baterii do śmieci domowych.

Baterie/akumulatory zawierające substancje szkodliwe są oznaczone symbolami po lewej stronie, aby wskazać, że utylizacja w odpadach domowych jest zabroniona. Oznaczenia dla odpowiednich metali ciężkich to: Cd = kadm, Hg = rtęć, Pb = ołów. Możesz bezpłatnie oddać zużyte baterie/akumulatory do dowolnego punktu zbiórki lokalnych władz, do naszych sklepów lub do dowolnego innego sklepu, w którym sprzedawane są baterie/akumulatory.

W ten sposób wypełniasz swoje ustawowe obowiązki i przyczyniasz się do ochrony środowiska.

Dane techniczne

Ten produkt jest zgodny z krajowymi i europejskimi wymogami prawnymi.

Niniejsza instrukcja obsługi jest publikacją firmy Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Wszelkie prawa, w tym prawo do tłumaczenia, zastrzeżone. Powielanie jakąkolwiek metodą, np. kserokopią, mikrofilmem lub zapisem w elektronicznych systemach przetwarzania danych, wymaga uprzedniej pisemnej zgody wydawcy. Przedruk, również częściowy, jest zabroniony.

Niniejsza instrukcja obsługi przedstawia stan techniczny w momencie druku. Zmiany w technologii i wyposażeniu zastrzeżone.

© Copyright 2010 by Conrad Electronic SE.
