MC Crypt GPM-1 Pro - Kitarrivõimendi simulaatori kasutusjuhend

Sihtotstarve

GPM-1 Pro kitarrivõimendi simulaator on mõeldud helisignaalide töötlemiseks era- või poolprofessionaalses sektoris.
Sisendid ja väljundid tohib ühendada ainult muusikariistade ja heliseadmete ühenduskohtadega.
Seda tohib toita ainult aku abil (tüübi kohta vt „Tehnilised andmed") või pistikupesa toiteploki abil (spetsifikatsiooni kohta vt „Väline toiteallikas").
See toode on mõeldud kasutamiseks ainult suletud ruumides, st mitte välitingimustes. Ärge jätke seadet niiskuse kätte, nt vannitubades jne.
Muu kui eespool kirjeldatud kasutus võib põhjustada seadme kahjustusi ja võib kaasa tuua täiendavaid riske, nagu lühised, tulekahju jne.
Ohutusjuhiseid tuleb järgida iga hinna eest!

Ohutusjuhised

Garantii kaotab kehtivuse, kui kahju on põhjustatud nende ohutusjuhiste eiramisest. Me ei vastuta kaudsete kahjude eest.
Me ei võta endale vastutust materiaalsete ja isikukahjude eest, mis on põhjustatud ebaõigest kasutamisest või ohutusjuhiste eiramisest. Sellistel juhtudel garantii kaotab kehtivuse.

Hüüumärk näitab kasutusjuhendis olulisi juhiseid. Palun lugege kasutusjuhend enne seadme esmakordset kasutamist täielikult läbi; see sisaldab olulist teavet õige kasutamise kohta.

• Ohutuse ja litsentsimise (CE) põhjustel ei ole toote volitamata ümberehitamine ja/või muutmine lubatud.
• Ärge kunagi valage vedelikke elektriseadmetele ja ärge kunagi asetage nende peale või lähedusse vedelikke sisaldavaid esemeid (nagu vaasid). See põhjustaks tõsise tulekahju või elektrilöögi ohu. Kui seadmesse satub vedelikku, eemaldage kohe aku ja konsulteerige spetsialistiga.
• Ärge jätke seadet äärmiselt kõrgete temperatuuride, tilkuva või pritsiva vee, tugeva vibratsiooni või suure mehaanilise pinge kätte.
• Ärge asetage seadmele ega selle kõrvale lahtise tule allikaid, nagu põlevaid küünlaid.
• Ärge kasutage seadet järelevalveta.
• Ärge kasutage seadet troopilises kliimas.
• Ärge jätke pakkematerjali järelevalveta. See võib muutuda lastele ohtlikuks mänguasjaks!
• Kui teil on kahtlusi seadme õige ühendamise osas või kui teil tekib küsimusi, millele nendes kasutusjuhendites vastuseid ei ole, võtke ühendust meie tehnilise nõustamisteenusega või mõne muu eksperdiga.

Omadused

• 3 populaarse kitarrivõimendi helitunnuse simulatsioon
• 3 võimendustaset
• 3 simulatsiooni erinevate mikrofonide positsioonide jaoks
• integreeritud viivitusfunktsioon
• efektide ahel väliste efektiseadmete ühendamiseks
• täiendav helisisend taustamuusika sisestamiseks
• Kõrvaklappide väljund
• tugev ja stabiilne metallkorpus

Patareide sisestamine/vahetamine

Kitarrivõimendi simulaator peab olema patareide vahetamise ajal välja lülitatud, sisendisse GUITAR IN (13) ei tohi olla ühtegi pistikut sisestatud.
Hoidke patareid lastele kättesaamatus kohas.
Patareide sisestamisel järgige õiget polaarsust.
Eemaldage aku, kui seadet pikemat aega ei kasutata.
Lekivad või kahjustatud patareid võivad nahaga kokkupuutel põhjustada põletusi. Seetõttu peaksite kandma sobivaid kaitsekindaid.
Veenduge, et patareid ei oleks lühises ega visataks tulle. Ärge laadige patareisid uuesti. Esineb plahvatusoht!

• Avage seadme põhjas olev patareipesa.
• Tõmmake pistikukontaktid korpusest välja ja eemaldage vajadusel tühjad patareid.
• Kinnitage 9 V plokk-aku pistikukontaktide külge.
• Asetage aku korpusesse ja sulgege patareipesa.
• Kui seade töötab valesti või ekraanid BYPASS või DRIVER on madalad, võib aku olla tühi ja seda tuleks vahetada, nagu eespool kirjeldatud.
• Eemaldage aku, kui seadet pikemat aega ei kasutata, et vältida lekkimist või patareide tühjenemist.
• Pika aku eluea tagamiseks kasutage ainult leelispatareisid.

Väline toiteallikas

Alternatiivina akule saab kasutada ka toiteplokki.

Veenduge, et kasutate ainult toiteplokke, mis vastavad kehtivatele ohutusnõuetele.
Kasutada võib ainult järgmiselt kirjeldatud toiteplokki.
Järgige toiteploki kasutusjuhendis toodud ohutusjuhiseid.

Sobival toiteplokil on järgmised omadused:

• Ühendage toiteploki madalpinge pistik sisendisse 9 VOLT DC (15).
• Ühendage toiteplokk seinakontakti.
• Kui aku on sisestatud, lülitatakse see automaatselt välja. Siiski tuleks see eemaldada, kui toiteplokki kasutatakse pikema aja jooksul.

Ühendamine ja kasutamine

Seade lülitub sisse ainult siis, kui sisestate 6,3 mm pistiku sisendisse GUITAR IN.

Sisendite ja väljundite ühendamiseks kasutage alati sobivaid varjestatud phono- või cinch-kaableid. Muude, sobimatute kaablite kasutamine võib põhjustada talitlushäireid.
Moonutuste või sobimatuste vältimiseks, mis võivad seadet kahjustada, tohib sisendeid ja väljundeid ühendada ainult sobivate phono- või cinch-klemmidega seadmetega.

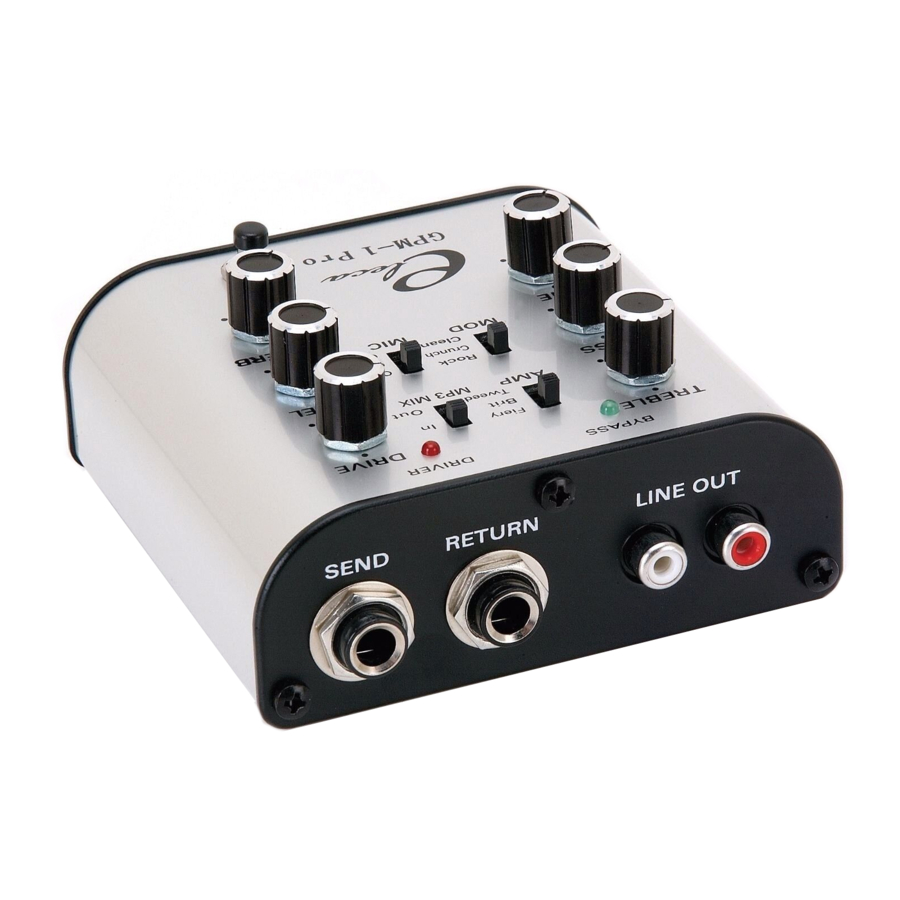

1. Nupp DRIVE võimenduse seadmiseks.
2. Nupp TREBLE heliseadete jaoks kõrgete helide vahemikus.
3. Nupp BASS heliseadete jaoks bassi vahemikus.
4. Nupp LEVEL helitugevuse seadmiseks väljundis.
5. Nupp REVERB kaja intensiivsuse seadmiseks.
6. Nupp TIME kaja viivituse seadmiseks.
7. Nupp AMP võimendi omaduste valimiseks:
   TWEED = Fenderi heli
   BRIT = Marshalli heli
   FIERY = Mesa Boogie heli
8. Nupp MOD võimenduse intensiivsuse taseme seadmiseks.
9. Nupp MIC simuleeritud mikrofoni positsiooni valimiseks:
   CLSIC = kõrge kõrgete helide sisaldus selge heliga
   CNTR = kõrge keskmise tooni ja bassi sisaldus
   OFF X = sarnane CNTR-ile, kuid pehmema heli ja vähem kõrgete keskmiste toonidega
10. Nupp MP3 MIX sisendi MP3/CD IN (14) aktiveerimiseks või deaktiveerimiseks. Aktiveeritud sisendiga segatakse praegune signaal kitarrisignaaliga.
11. Nupp DRIVER efektide aktiveerimiseks või deaktiveerimiseks (LED BYPASS (12) vilgub > efektid on välja lülitatud, LED DRIVER (12) vilgub > efektid on sisse lülitatud).
12. LED-id BYPASS/DRIVER režiimi kuvamiseks (vt punkt 11).

13. Ühendus GUITAR IN muusikariista ühendamiseks. Niipea kui pistik sisestatakse, lülitub seade automaatselt sisse.
14. Ühendus MP3/CD IN väliste signaaliallikate ühendamiseks.
15. Ühendus 9 VOLT DC toiteploki ühendamiseks (ei kuulu komplekti).
16. Ühendus PHONES kõrvaklappide ühendamiseks.
17. Ühendus OUTPUT kitarrivõimendi/mikseri ühendamiseks.
18. Ühendus SEND välise efektiseadme sisendi ühendamiseks.
19. Ühendus RETURN välise efektiseadme väljundi ühendamiseks.
20. Ühendus LINE OUT HiFi võimendi või salvestusseadme ühendamiseks.

Täiendavad kasutusvaldkonnad

Lisaks kasutamisele kitarri modelleeriva eelvõimendina saab seadet kasutada ka järgmistel eesmärkidel:

• Efektiseade teistele instrumentidele, nagu akustilised kitarrid, basskitarrid, klahvpillid jne. Jälgige, et sisendit ei võimendataks üle.
• Ühendamine kodu HiFi seadmetega, et nt kasutada koduvõimendit kitarrivõimendina või sisestada taustamuusikat MP3/CD sisendi kaudu. Seadme koduvõimendiga ühendamisel pidage meeles, et kodukõlarid ei ole nii tundlikud kui kitarrivõimendi kõlarid. Tugevalt moonutatud kitarriheli võib neid kõlareid kergesti kahjustada.
• Kõrvaklappide ühendamine, nt harjutamiseks ilma häireteta.
• Kasutamine ilma muusikariistata mikserite jms efektiseadmena.

Kõrvaldamine

Kõrvaldage toode selle kasutusaja lõppedes vastavalt kehtivatele seaduslikele nõuetele.

Kasutatud patareide/akude kõrvaldamine
Kasutaja on seadusest tulenevalt kohustatud (akude määrus) tagastama kasutatud patareid ja akud. Ärge kõrvaldage kasutatud patareisid koos olmejäätmetega.

Kahjulikke aineid sisaldavad patareid/akud on märgistatud vastupidiste sümbolitega, mis näitavad, et kõrvaldamine olmejäätmete hulgas on keelatud. Asjaomaste raskmetallide tähised on: Cd = kaadmium, Hg = elavhõbe, Pb = plii. Saate kasutatud patareid/akud tasuta tagastada kohaliku omavalitsuse mis tahes kogumispunkti, meie kauplustesse või mis tahes muusse kauplusesse, kus patareisid/akusid müüakse.

Seega täidate oma seadusest tulenevaid kohustusi ja panustate keskkonna kaitsmisse.

Tehnilised andmed

See toode vastab riiklikele ja Euroopa õigusnormidele.

Need kasutusjuhendid on välja antud Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau poolt (www.conrad.com).

Kõik õigused, sealhulgas tõlkeõigus, on kaitstud. Igasugune reprodutseerimine, nt fotokoopia, mikrofilmimine või salvestamine elektroonilistesse andmetöötlussüsteemidesse, nõuab toimetaja eelnevat kirjalikku nõusolekut. Kordustrükk, ka osaline, on keelatud.

Need kasutusjuhendid kajastavad tehnilist olukorda trükkimise ajal. Tehnoloogia ja seadmete muudatused on reserveeritud.

© Autoriõigus 2010 Conrad Electronic SE.
