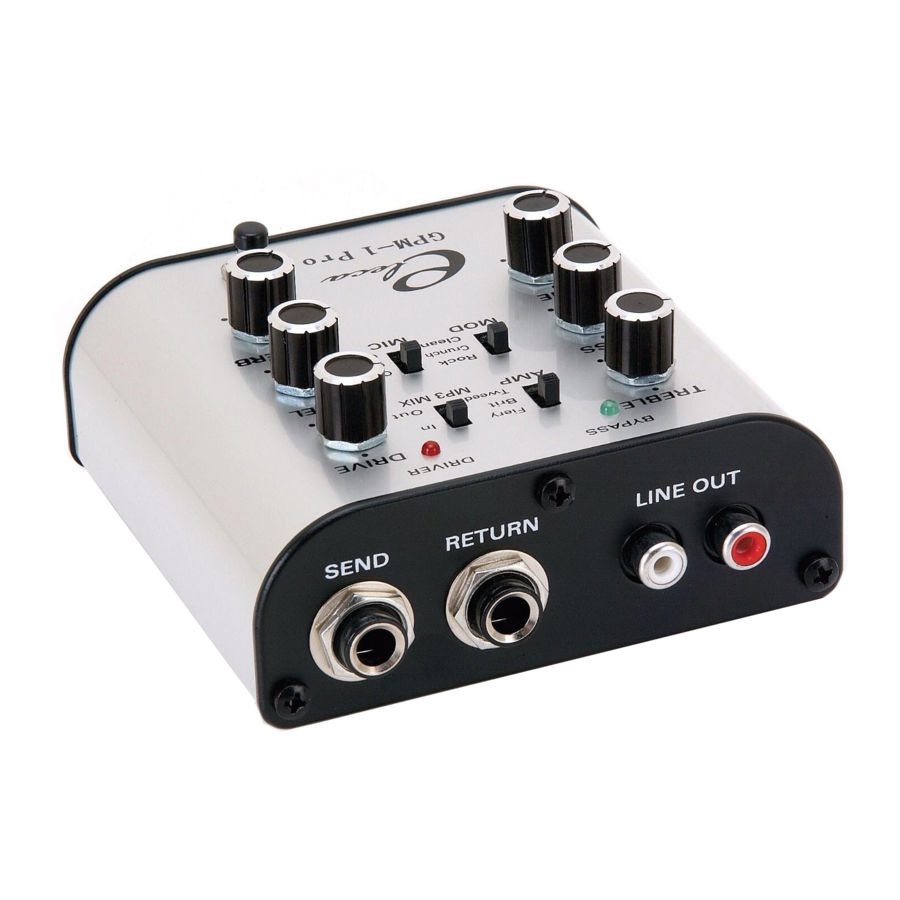

MC Crypt GPM-1 Pro - Kitaravahvistimen simulaattorin käyttöohjeet

Käyttötarkoitus

GPM-1 Pro -kitaravahvistimen simulaattori on tarkoitettu audiosignaalien käsittelyyn yksityisellä tai puoliammattimaisella sektorilla.
Tulot ja lähdöt saa liittää vain soitinten ja audiolaitteiden liitäntöihin.
Virtaa saa syöttää vain akulla (tyyppi, katso „Tekniset tiedot") tai pistotulppavirtalähteellä (tekniset tiedot, katso „Ulkoinen virtalähde").
Tämä tuote on tarkoitettu käytettäväksi vain suljetuissa tiloissa, eli ei ulkona. Älä altista laitetta kosteudelle, esim. kylpyhuoneissa jne.
Muu kuin edellä kuvattu käyttö johtaa laitteen vaurioitumiseen ja voi aiheuttaa lisäriskejä, kuten oikosulkuja, tulipalon jne.
Turvallisuusohjeita on noudatettava hinnalla millä hyvänsä!

Turvallisuusohjeet

Takuu raukeaa, jos vahinko johtuu näiden turvallisuusohjeiden noudattamatta jättämisestä. Emme ole vastuussa mistään välillisistä vahingoista.
Emme ota vastuuta aineellisista tai henkilövahingoista, jotka johtuvat virheellisestä käytöstä tai turvallisuusohjeiden noudattamatta jättämisestä. Takuu raukeaa tällaisissa tapauksissa.

Huutomerkki osoittaa tärkeitä ohjeita käyttöohjeissa. Lue käyttöohjeet kokonaan ennen laitteen ensimmäistä käyttökertaa; ne sisältävät tärkeitä tietoja oikeasta käytöstä.

• Turvallisuus- ja lisensointisyistä (CE) tuotteen luvaton muuntaminen ja/tai muokkaaminen ei ole sallittua.
• Älä koskaan kaada nesteitä sähkölaitteiden päälle äläkä koskaan aseta nesteitä sisältäviä esineitä (kuten maljakoita) niiden päälle tai lähelle. Tämä aiheuttaisi vakavan tulipalon tai sähköiskun vaaran. Jos laitteeseen pääsee nestettä, irrota akku välittömästi ja ota yhteys asiantuntijaan.
• Älä altista laitetta erittäin korkeille lämpötiloille, tippuvalle tai roiskuvalle vedelle, voimakkaille tärinöille tai suurelle mekaaniselle rasitukselle.
• Älä aseta avotulen lähteitä, kuten palavia kynttilöitä, laitteen päälle tai viereen.
• Älä käytä laitetta ilman valvontaa.
• Älä käytä laitetta trooppisessa ilmastossa.
• Älä jätä pakkausmateriaalia valvomatta. Se voi muuttua vaaralliseksi leluksi lapsille!
• Jos olet epävarma laitteen oikeasta liittämisestä tai jos sinulla on kysymyksiä, joihin ei vastata näissä käyttöohjeissa, ota yhteyttä tekniseen neuvontapalveluumme tai muuhun asiantuntijaan.

Ominaisuudet

• 3 suositun kitaravahvistimen ääniominaisuuksien simulointi
• 3 vahvistustasoa
• 3 simulaatiota eri mikrofoniasennoille
• integroitu viivetoiminto
• efektisilmukka ulkoisten efektilaitteiden liittämistä varten
• lisää äänitulo taustamusiikin syöttämistä varten
• Kuulokeliitäntä
• tukeva ja vakaa metallikotelo

Paristojen asettaminen/vaihtaminen

Kitaravahvistimen simulaattori on kytkettävä pois päältä paristojen vaihdon aikana, eikä tulppaa saa asettaa GUITAR IN -tuloon (13).
Pidä paristot poissa lasten ulottuvilta.
Noudata oikeaa napaisuutta paristoja asettaessasi.
Irrota paristo, kun laitetta ei käytetä pitkään aikaan.
Vuotavat tai vaurioituneet paristot voivat aiheuttaa palovammoja, jos ne joutuvat kosketuksiin ihon kanssa. Siksi sinun tulee käyttää sopivia suojakäsineitä.
Varmista, että paristoja ei oikosuljeta eikä heitetä tuleen. Älä lataa paristoja. On olemassa räjähdysvaara!

• Avaa paristolokero laitteen alapuolella.
• Vedä pistokekoskettimet ulos kotelosta ja poista tyhjät paristot, jos sellaisia on.
• Kiinnitä 9 V:n paristo pistokekoskettimiin.
• Aseta paristo koteloon ja sulje paristolokero.
• Kun laite toimii virheellisesti tai BYPASS- tai DRIVER-näytöt ovat alhaiset, paristo voi olla tyhjä ja se on vaihdettava yllä kuvatulla tavalla.
• Irrota paristo, jos laitetta ei käytetä pitkään aikaan, jotta vältetään vuotaminen tai paristojen tyhjeneminen.
• Pitkän pariston käyttöiän varmistamiseksi käytä vain alkaliparistoja.

Ulkoinen virtalähde

Virtalähdettä voidaan käyttää myös vaihtoehtona paristolle.

Varmista, että käytät vain virtalähteitä, jotka ovat sovellettavien turvallisuusmääräysten mukaisia.
Vain seuraavassa kuvattua virtalähdettä voidaan käyttää.
Noudata virtalähteen käyttöohjeiden turvallisuusohjeita.

Sopivalla virtalähteellä on seuraavat ominaisuudet:

• Liitä virtalähteen pienjännitepistoke 9 VOLT DC -tuloon (15).
• Liitä virtalähde pistorasiaan.
• Jos paristo on asetettu paikalleen, se kytketään automaattisesti pois päältä. Se on kuitenkin irrotettava, jos virtalähdettä käytetään pidemmän aikaa.

Liitäntä ja käyttö

Laite käynnistyy vasta, kun asetat 6,3 mm:n jakkipistokkeen GUITAR IN -tuloon.

Käytä aina sopivia suojattuja phono- tai cinch-kaapeleita tuloja ja lähtöjä liitettäessä. Muiden, sopimattomien kaapeleiden käyttö voi johtaa toimintahäiriöihin.
Vääristymien tai yhteensopimattomuuksien välttämiseksi, jotka voivat vahingoittaa laitetta, tulot ja lähdöt saa liittää vain laitteisiin, joissa on sopivat phono- tai cinch-liittimet.

1. Säädin DRIVE vahvistuksen asettamiseen.
2. Säädin TREBLE ääniasetusten tekemiseen diskanttialueella.
3. Säädin BASS ääniasetusten tekemiseen bassoalueella.
4. Säädin LEVEL äänenvoimakkuuden asettamiseen lähdössä.
5. Säädin REVERB kaiun voimakkuuden asettamiseen.
6. Säädin TIME kaiun viiveen asettamiseen.
7. Säädin AMP vahvistimen ominaisuuksien valintaan:
   TWEED = Fender -soundi
   BRIT = Marshall -soundi
   FIERY = Mesa Boogie -soundi
8. Säädin MOD vahvistuksen voimakkuustason asetuksiin.
9. Säädin MIC simuloidun mikrofonin asennon valintaan:
   CLSIC = korkea diskanttipitoisuus ja selkeä ääni
   CNTR = korkea keskiääni- ja bassopitoisuus
   OFF X = samanlainen kuin CNTR, mutta pehmeämmällä äänellä ja vähemmän korkeita keskiääniä
10. Säädin MP3 MIX MP3/CD IN -tulon (14) aktivointiin tai deaktivointiin. Kun tulo on aktivoitu, nykyinen signaali sekoitetaan kitarasignaalin kanssa.
11. Säädin DRIVER efektien aktivointiin tai deaktivointiin (LED BYPASS (12) vilkkuu > efektit kytketty pois päältä, LED DRIVER (12) vilkkuu > efektit kytketty päälle).
12. LEDit BYPASS/DRIVER tilan näyttämiseen (katso kohta 11).

13. Liitäntä GUITAR IN soittimen liittämistä varten. Heti kun pistoke on asetettu, laite käynnistyy automaattisesti.
14. Liitäntä MP3/CD IN ulkoisten signaalilähteiden liittämistä varten.
15. Liitäntä 9 VOLT DC virtalähteen liittämistä varten (ei sisälly toimitukseen).
16. Liitäntä PHONES kuulokkeiden liittämistä varten.
17. Liitäntä OUTPUT kitaravahvistimen/mikserin liittämistä varten.
18. Liitäntä SEND ulkoisen efektilaitteen tuloon liittämistä varten.
19. Liitäntä RETURN ulkoisen efektilaitteen lähtöön liittämistä varten.
20. Liitäntä LINE OUT HiFi-vahvistimen tai tallennuslaitteen liittämistä varten.

Lisäkäyttöalueet

Kitaramallinnusesivahvistimen käytön lisäksi laitetta voidaan käyttää myös seuraaviin tarkoituksiin:

• Efektilaite muille soittimille, kuten akustisille kitaroille, bassokitaroille, koskettimille jne. Huomioi, että tuloa ei ylivahvisteta.
• Liitäntä kodin HiFi-laitteisiin, jotta voidaan esim. käyttää kodin vahvistinta kitaravahvistimena tai syöttää taustamusiikkia MP3/CD-tulon kautta. Kun laite liitetään kotivahvistimeen, huomioi, että kotikaiuttimet eivät ole yhtä herkkiä kuin kitaravahvistimen kaiuttimet. Voimakkaasti säröinen kitarasoundi voi helposti vahingoittaa näitä kaiuttimia.
• Kuulokkeiden liittäminen, esim. harjoitteluun ilman häiriöitä.
• Käyttö ilman soitinta efektilaitteena miksereille jne.

Hävittäminen

Hävitä tuote sen käyttöiän päätyttyä voimassa olevien lakisääteisten määräysten mukaisesti.

Käytettyjen paristojen/akkujen hävittäminen
Käyttäjä on lain mukaan velvollinen (paristoasetus) palauttamaan käytetyt paristot ja akut. Älä hävitä käytettyjä paristoja kotitalousjätteiden mukana.

Paristot/akut, jotka sisältävät haitallisia aineita, on merkitty vastakkaisilla symboleilla osoittamaan, että hävittäminen kotitalousjätteiden mukana on kielletty. Merkinnät asiaankuuluville raskasmetalleille ovat: Cd = kadmium, Hg = elohopea, Pb = lyijy. Voit palauttaa käytetyt paristot/akut maksutta paikallisen viranomaisen keräyspisteeseen, myymälöihimme tai mihin tahansa muuhun myymälään, jossa paristoja/akkuja myydään.

Näin täytät lakisääteiset velvoitteesi ja edistät ympäristönsuojelua.

Tekniset tiedot

Tämä tuote on kansallisten ja eurooppalaisten lakivaatimusten mukainen.

Nämä käyttöohjeet ovat Conrad Electronic SE:n, Klaus-Conrad-Str. 1, D-92240 Hirschau julkaisu (www.conrad.com).

Kaikki oikeudet, käännös mukaan lukien, pidätetään. Jäljentäminen millä tahansa menetelmällä, esim. valokopiointi, mikrofilmaus tai tallennus sähköisiin tietojenkäsittelyjärjestelmiin, edellyttää toimittajan etukäteen antamaa kirjallista hyväksyntää. Uudelleenpainaminen, myös osittain, on kielletty.

Nämä käyttöohjeet edustavat teknistä tilaa painohetkellä. Oikeudet muutoksiin tekniikan ja laitteiden osalta pidätetään.

© Copyright 2010 by Conrad Electronic SE.
