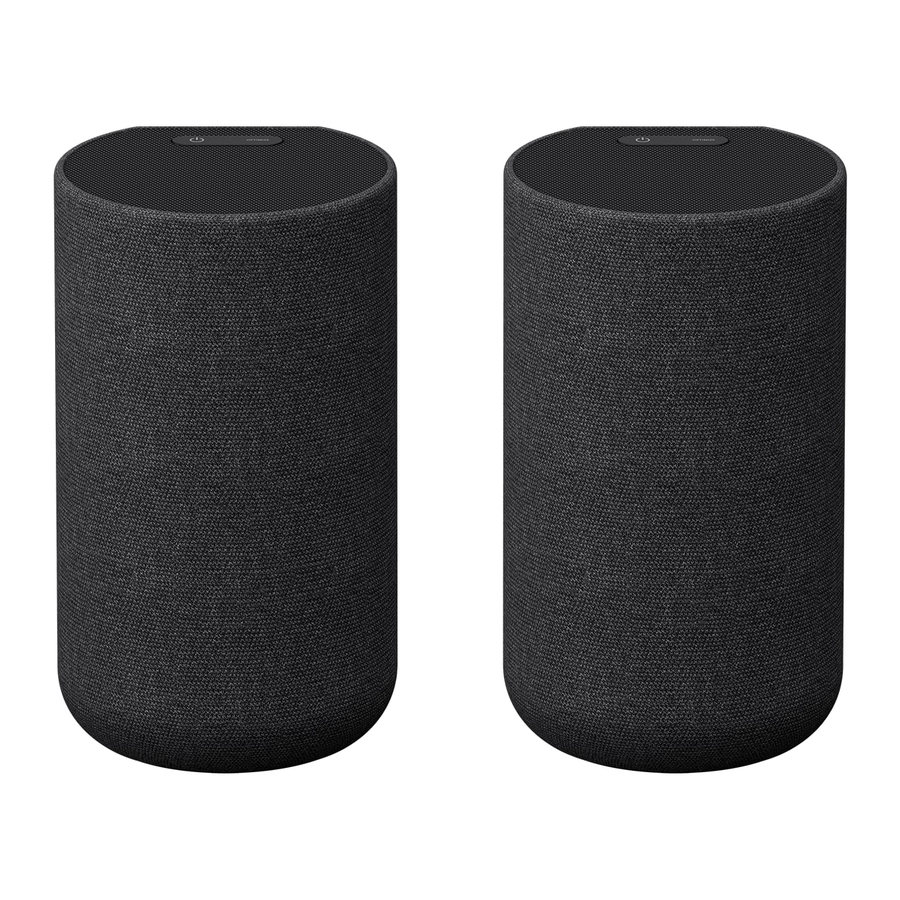

SONY SA-RS5 - Manuál k zadním reproduktorům

VAROVÁNÍ

Neinstalujte reproduktory do uzavřeného prostoru, jako je knihovna nebo vestavěná skříň.
Abyste snížili riziko požáru, nezakrývejte ventilační
otvor reproduktorů novinami, ubrusy, závěsy atd.
Nevystavujte reproduktory zdrojům otevřeného ohně (například zapáleným svíčkám).
Abyste snížili riziko požáru nebo úrazu elektrickým proudem, nevystavujte tyto reproduktory kapající nebo stříkající vodě a nepokládejte na ně předměty naplněné tekutinami, jako jsou vázy.
AC adaptér není odpojen od elektrické sítě, pokud je připojen k AC zásuvce, i když jsou samotné reproduktory vypnuté.
Protože se síťová zástrčka AC napájecího adaptéru používá k odpojení AC napájecího adaptéru od elektrické sítě, připojte jej k snadno dostupné AC zásuvce. Pokud si všimnete jakékoli abnormality, okamžitě jej odpojte od AC zásuvky.
Nevystavujte baterie nebo spotřebiče s nainstalovanou baterií nadměrnému teplu, jako je sluneční záření a oheň.
Neumisťujte tento produkt do blízkosti lékařských zařízení.
Tento produkt (včetně příslušenství) má magnet(y), které mohou interferovat s kardiostimulátory, programovatelnými zkratovými ventily pro léčbu hydrocefalu nebo jinými lékařskými zařízeními. Neumisťujte tento produkt do blízkosti osob, které používají taková lékařská zařízení. Pokud používáte jakékoli takové lékařské zařízení, poraďte se před použitím tohoto produktu se svým lékařem.
Pouze pro vnitřní použití.

Pro reproduktory
Typové štítky jsou umístěny na spodní straně reproduktorů.

Pro AC adaptér
Štítky s číslem modelu AC adaptéru a sériovým číslem jsou umístěny na spodní straně AC adaptéru.

• Nerozebírejte, neotvírejte ani nedrťte sekundární články nebo baterie.
• V případě úniku článku nedovolte, aby se kapalina dostala do kontaktu s kůží nebo očima. Pokud došlo ke kontaktu, omyjte postižené místo velkým množstvím vody a vyhledejte lékařskou pomoc.
• Nepoužívejte jinou nabíječku, než která je speciálně určena pro použití s ​​tímto zařízením.
• Sekundární články a baterie je třeba před použitím nabít. Vždy používejte správnou nabíječku a pro správné pokyny k nabíjení se řiďte pokyny výrobce nebo návodem k zařízení.
• Po delším skladování může být nutné několikrát nabít a vybít články baterie, abyste dosáhli maximálního výkonu.
• Likvidujte správně.
• Uschovejte si původní produktovou literaturu pro budoucí použití.
• Nevystavujte baterie (bateriový blok nebo nainstalované baterie) nadměrnému teplu, jako je sluneční záření, oheň a podobně, po dlouhou dobu.
• Nevystavujte baterie extrémně nízkým teplotám, které by mohly vést k přehřátí a tepelnému úniku.

Opatření

O bezpečnosti

• Pokud by do zadního reproduktoru spadl nějaký pevný předmět nebo kapalina, odpojte zadní reproduktor a nechte jej před dalším provozem zkontrolovat kvalifikovaným personálem.
• Nešplhejte na zadní reproduktor, protože můžete spadnout a zranit se, nebo může dojít k poškození zadního reproduktoru.

O AC adaptéru
Používejte pouze dodaný AC adaptér. Abyste zabránili poškození jednotky, nepoužívejte žádný jiný AC adaptér.

O zdrojích napájení

• Před uvedením zadního reproduktoru do provozu zkontrolujte, zda je provozní napětí shodné s místním napájením. Provozní napětí je uvedeno na typovém štítku na spodní straně zadního reproduktoru.
• Pokud nebudete zadní reproduktor delší dobu používat, nezapomeňte jej odpojit ze zásuvky ve zdi (elektrické sítě). Chcete-li odpojit napájecí kabel AC (síťový kabel), uchopte samotnou zástrčku; nikdy netahejte za kabel.
• Jedna lamela zástrčky je pro účely bezpečnosti širší než druhá a do zásuvky ve zdi (elektrické sítě) zapadne pouze jedním způsobem. Pokud nemůžete zástrčku zcela zasunout do zásuvky, kontaktujte svého prodejce.
• Napájecí kabel AC (síťový kabel) smí vyměnit pouze kvalifikovaný servis.

O hromadění tepla

• I když se zadní reproduktor během provozu zahřívá, nejedná se o poruchu. Pokud tento zadní reproduktor používáte nepřetržitě při vysoké hlasitosti, teplota zadního reproduktoru na zadní a spodní straně se značně zvýší. Abyste se nepopálili, nedotýkejte se zadního reproduktoru.

O umístění

• Neumisťujte zadní reproduktor do blízkosti zdrojů tepla nebo na místo vystavené přímému slunečnímu záření, nadměrnému prachu nebo mechanickým otřesům.
• Neumisťujte kovové předměty jiné než televizor do blízkosti zadního reproduktoru. Bezdrátové funkce mohou být nestabilní.
• Pokud se zadní reproduktor používá v kombinaci s televizorem, videorekordérem nebo magnetofonem, může dojít k šumu a zhoršení kvality obrazu. V takovém případě umístěte zadní reproduktor dále od televizoru, videorekordéru nebo magnetofonu.
• Při umisťování zadního reproduktoru na povrch, který byl speciálně ošetřen (voskem, olejem, leštidlem atd.), buďte opatrní, protože může dojít k znečištění nebo změně barvy povrchu.
• Reproduktory tohoto zadního reproduktoru nejsou magneticky stíněné. Nepokládejte magnetické karty na zadní reproduktor nebo do jeho blízkosti.

Pokud se na blízké obrazovce televizoru setkáte s nepravidelnostmi barev
Na některých typech televizorů lze pozorovat nepravidelnosti barev.

O čištění
Čistěte zadní reproduktor měkkým, suchým hadříkem. Nepoužívejte žádné abrazivní podložky, čisticí prášky ani rozpouštědla, jako je alkohol nebo benzín.

Ostatní

• Při vysoké teplotě se nabíjení může zastavit nebo se může snížit hlasitost, aby se chránila baterie.
• I když nemáte v úmyslu zadní reproduktor delší dobu používat, nabijte baterii na plnou kapacitu jednou za 6 měsíců, abyste zachovali její výkon.
• Když se zdá, že doba, po kterou lze používat vestavěnou baterii, je výrazně kratší, může to znamenat, že vestavěná dobíjecí baterie vypršela.

Máte-li jakékoli dotazy nebo problémy týkající se vašeho zadního reproduktoru, obraťte se na nejbližšího prodejce Sony.

O kompatibilních modelech pro zadní reproduktor

Zadní reproduktor SA-RS5 funguje pouze se specifikovaným modelem. Informace o kompatibilních modelech naleznete na webových stránkách společnosti Sony.
V těchto provozních pokynech jsou popsány operace pro reproduktory používané s kompatibilním modelem HT-A7000.

Poznámka
V závislosti na připojeném zařízení může být nutné aktualizovat software. Chcete-li aktualizovat zadní reproduktor, musíte jej připojit k AC zásuvce (elektrické síti) pomocí AC adaptéru (dodávaného). Podrobnosti o aktualizaci naleznete v provozních pokynech kompatibilního modelu.

Díly a ovládací prvky

Horní, přední a spodní strana

1. Tlačítko (napájení) (power button)
   Zapne nebo vypne zadní reproduktor.
2. Reproduktor směřující nahoru (Up-firing speaker)
   Vydává zvuk směrem nahoru.
3. Tlačítko OPTIMIZE (OPTIMIZE button)
   Můžete provést optimalizaci zvukového pole připojeného zařízení. Když se oba zadní reproduktory zapnou, můžete provést optimalizaci zvukového pole stisknutím tlačítka OPTIMIZE na kterémkoli zadním reproduktoru bez operace na připojeném zařízení. Optimalizace zvukového pole nemusí být provedena v závislosti na stavu připojeného zařízení. Tato funkce funguje pouze se specifikovanými modely. Informace o kompatibilních modelech naleznete na webových stránkách společnosti Sony.
4. Indikátor napájení (Power indicator)
   • Pomalu bliká (zeleně): Zadní reproduktor se pokouší automaticky připojit ke kompatibilnímu modelu.
   • Svítí (zeleně): Zadní reproduktor je připojen ke kompatibilnímu modelu.
   • Opakovaně dvakrát bliká (zeleně): Zadní reproduktor se pokouší ručně připojit ke kompatibilnímu modelu.
   • Bliká/svítí (oranžově): Software se aktualizuje.
   • Svítí (červeně): Zadní reproduktor je v pohotovostním režimu.
   • Zhasne: Zadní reproduktor je vypnutý.
5. Indikátory baterie (Battery indicators)
   Během nabíjení
   • Pomalu blikají: Vestavěná baterie se nabíjí.
   • Zhasnou: Nabíjení je dokončeno. Během používání (bez připojení ke zdroji napájení)
   • Svítí: Zobrazuje se zbývající úroveň nabití baterie.
   • Nejlevější indikátor bliká: Zbývající úroveň nabití baterie je nízká. Nabijte vestavěnou baterii.
6. Tlačítko LINK (LINK button)
7. Držák kabelu (Cable holder)
8. Konektor DC IN (DC IN terminal)

Poznámka

• Nepokládejte nic na reproduktor směřující nahoru a nedotýkejte se ho bezstarostně.
• Jas indikátorů napájení a baterie se synchronizuje s nastavením DIMMER (stmívač) kompatibilního modelu.

Zadní strana

9. Montážní otvor pro univerzální stojan reproduktoru
10. Otvor pro montáž na stěnu

Poznámka
Při použití montážního otvoru pro univerzální stojan reproduktoru () nebo otvoru pro montáž na stěnu () odlepte kryt na zadní straně reproduktoru zasunutím plochého šroubováku atd. do drážky na spodní straně krytu.

Nabíjení zadního reproduktoru

1. Připojte AC adaptér (dodávaný) k zadnímu reproduktoru a poté připojte AC adaptér k AC zásuvce (elektrické síti).

   Během nabíjení blikají indikátory baterie. Po dokončení nabíjení indikátory baterie zhasnou.


   Poznámka
   Neodstraňujte zástrčku z AC adaptéru a nepřipojujte zástrčku samotnou k AC zásuvce (elektrické síti). Hrozí nebezpečí úrazu elektrickým proudem nebo požáru.
2. Po dokončení nabíjení odpojte AC adaptér z AC zásuvky (elektrické sítě) a poté odpojte AC adaptér od zadního reproduktoru.

Tip
Zadní reproduktor můžete používat i během nabíjení. V tomto případě může nabíjení vestavěné baterie trvat déle, než když je reproduktor vypnutý, v závislosti na podmínkách použití. Proto se doporučuje reproduktor během nabíjení vypnout.

Instalace

Chcete-li si efektivně vychutnat prostorový zvuk, nainstalujte zadní reproduktory tak, aby jejich výška odpovídala poloze vašeho ucha.

Poznámka

• Neinstalujte zadní reproduktory do police nebo přímo pod strop.
• Neinstalujte zadní reproduktory v nakloněném stavu nebo na nestabilním místě.

Instalace na polici/stojan

Následující obrázek je příklad instalace pro použití zadních reproduktorů s kompatibilním modelem HT-A7000 a volitelným subwooferem.

1. Zkontrolujte pravý a levý zadní reproduktor pomocí štítků na spodní straně.
   "REAR R" je pro pravý, "REAR L" je pro levý.
2. Nainstalujte zadní reproduktory za poslechovou pozici.
   Nainstalujte zadní reproduktory tak, že je otočíte směrem k poslechové pozici.

Poznámka
Položte spodní stranu (stranu, na které je štítek) dolů, abyste nainstalovali zadní reproduktor. Jiné instalace než výše uvedené nejsou podporovány.

Tip
Chcete-li získat dobrý prostorový zvuk, proveďte optimalizaci zvukového pole nebo nastavení vzdálenosti reproduktorů. Funkce/operace se liší v závislosti na kompatibilních modelech. Podrobnosti naleznete v provozních pokynech nebo v nápovědě kompatibilního modelu.

Montáž na stěnu

Následující obrázek je příklad instalace pro použití zadních reproduktorů s kompatibilním modelem HT-A7000 a volitelným subwooferem.

Poznámka

• Nechte instalaci provést prodejcem Sony nebo licencovaným dodavatelem a věnujte zvláštní pozornost bezpečnosti během instalace.
• Společnost Sony nenese odpovědnost za nehody nebo škody způsobené nesprávnou instalací, nedostatečnou pevností stěny, nesprávnou instalací šroubů nebo přírodní katastrofou atd.

1. Připravte si šroub (není součástí dodávky), který je vhodný pro otvor pro montáž na stěnu na zadní straně reproduktorů.


2. Rozhodněte se pro pozici montáže reproduktoru na stěnu a tam upevněte šroub.


3. Odlepte kryt na zadní straně reproduktoru zasunutím plochého šroubováku atd. do drážky na spodní straně krytu.


4. Zavěste otvor pro montáž na stěnu na šroub.
   Zkontrolujte štítky na spodní straně reproduktorů. "REAR R" je pro pravý, "REAR L" je pro levý.


5. Při montáži zadního reproduktoru na stěnu s připojeným AC adaptérem upevněte kabel AC adaptéru do držáku kabelu na spodní straně zadního reproduktoru.


Poznámka

• Připravte si šrouby (nejsou součástí dodávky), které jsou vhodné pro materiál a pevnost stěny. Protože je sádrokartonová stěna obzvláště křehká, upevněte šrouby bezpečně do nosníku stěny. Namontujte reproduktory na zesílenou stěnu a ujistěte se, že výšky pravého a levého reproduktoru jsou stejné.
• Kryt, který byl odlepen v kroku 3, si uschovejte pro použití, když nebudete zadní reproduktor montovat na stěnu.

Tip
Kabel AC adaptéru můžete kompaktně uložit pomocí kabelové průchodky (dodávané).
Uložte kabel a DC zástrčku AC adaptéru do kabelové průchodky, připevněte kabelovou průchodku ke spodní straně zadního reproduktoru a současně připojte DC zástrčku ke konektoru DC IN, a poté upevněte kabel do držáku kabelu.

• Při použití kabelové průchodky pevně připevněte kabelovou průchodku a kabel AC adaptéru tak, že je zasunete hluboko.
• Při stisknutí tlačítka LINK na spodní straně zadního reproduktoru odstraňte kabelovou průchodku.
• Chcete-li odstranit kabelovou průchodku, vyjměte kabel z držáku kabelu a poté vytáhněte kabelovou průchodku zasunutím prstu do prohlubní.


Připojení

Tip (rada)
Volitelný subwoofer můžete připojit ke kompatibilním modelům následujícím způsobem, pokud jej také instalujete.

1. Zapněte kompatibilní model.
2. Stiskněte (napájení) pro zapnutí zadního reproduktoru.
   Indikátor napájení se rozsvítí nebo bliká, když se zadní reproduktor zapne.
   Zapněte levý i pravý zadní reproduktor.
   Zadní reproduktor můžete používat i během nabíjení.
3. Ujistěte se, že indikátory napájení na zadních reproduktorech svítí zeleně.
   Když indikátory napájení svítí zeleně, je navázáno spojení mezi zadními reproduktory a kompatibilním modelem.
   Pokud spojení není navázáno, připojte zadní reproduktory ke kompatibilnímu modelu ručně.
   Podrobnosti naleznete v části „Pokud se spojení nenaváže automaticky.“

Poznámka
Pokud je kompatibilní model v pohotovostním režimu a napájecí adaptér není připojen k zadnímu reproduktoru, zadní reproduktor se automaticky vypne po 5 minutách. V tomto případě zapněte levý i pravý zadní reproduktor, abyste je mohli používat.

Pokud se spojení nenaváže automaticky

Pokud nemůžete připojit zadní reproduktory ke kompatibilnímu modelu automaticky nebo používáte více kompatibilních modelů a chcete určit kompatibilní model pro připojení zadních reproduktorů, proveďte ruční připojení.
Následující postup je popsán pro zadní reproduktory používané s kompatibilním modelem HT-A7000. Při provádění tohoto postupu použijte dálkový ovladač dodaný s kompatibilním modelem HT-A7000. Pokud používáte jiné kompatibilní modely, nahlédněte do jejich návodu k obsluze.

1. Stiskněte HOME.
   Na televizní obrazovce se zobrazí domovská nabídka.
2. Vyberte [Nastavení] – [Rozšířená nastavení] v domovské nabídce.
3. Vyberte [Nastavení reproduktorů] – [Nastavení bezdrátových reproduktorů] – [Spustit ruční propojení].
   Na televizní obrazovce se zobrazí obrazovka [Spustit ruční propojení].
4. Stiskněte LINK na zadním reproduktoru.

   Indikátor napájení zadního reproduktoru, na kterém byl stisknut LINK, dvakrát opakovaně blikne zeleně.
5. Vyberte [Spustit].
   Spustí se ruční propojení.
   Na televizní obrazovce se zobrazí proces připojování. Chcete-li ruční propojení zrušit, vyberte [Zrušit].
6. Když se u položek [Zadní reproduktor (P)] a [Zadní reproduktor (L)] zobrazí [Připojeno], vyberte [Dokončit].
7. Stiskněte (enter) (vložit).
   Propojení je navázáno a indikátor napájení zadního reproduktoru svítí zeleně.

Poznámka

• Pokud provedete [Spustit ruční propojení], [Režim propojení] v [Nastavení bezdrátových reproduktorů] se automaticky nastaví na [Ruční].
• Ke kompatibilnímu modelu se připojí pouze zadní reproduktory, u kterých se v kroku 6 zobrazilo [Připojeno]. Pokud nelze navázat spojení zadních reproduktorů, proveďte ruční připojení znovu.

Pokud je bezdrátový přenos nestabilní

Pokud používáte více bezdrátových systémů, jako je bezdrátová síť LAN, mohou být bezdrátové signály nestabilní. V tomto případě lze přenos zlepšit změnou následujícího nastavení. Následující postup je popsán pro zadní reproduktory používané s kompatibilním modelem HT-A7000. Při provádění tohoto postupu použijte dálkový ovladač dodaný s kompatibilním modelem HT-A7000. Pokud používáte jiné kompatibilní modely, nahlédněte do jejich návodu k obsluze.

1. Stiskněte HOME.
   Na televizní obrazovce se zobrazí domovská nabídka.
2. Vyberte [Nastavení] – [Rozšířená nastavení] v domovské nabídce.
3. Vyberte [Nastavení reproduktorů] – [Nastavení bezdrátových reproduktorů] – [RF kanál].
4. Vyberte požadované nastavení.

• [Zapnuto] (výchozí nastavení): Obvykle vyberte toto. Kompatibilní model automaticky vybere lepší kanál pro přenos. Silnější režim pro bezdrátové rušení.
• [Vypnuto]: Kompatibilní model vybere kanál z omezeného frekvenčního pásma, aby se zabránilo vnějšímu bezdrátovému rušení. Pokud při zvolené možnosti [Zapnuto] dochází k výpadkům zvuku, může se to zlepšit zvolením možnosti [Vypnuto].

Poznámka

• Pokud změníte nastavení [RF kanál] z [Vypnuto] na [Zapnuto], může trvat 1 minutu, než se znovu připojí.
• Některé kompatibilní modely nemusí toto nastavení splňovat v závislosti na zemích/oblastech, kde jste je zakoupili.

Odstraňování problémů

Pokud se při používání zadních reproduktorů setkáte s některými z následujících potíží, použijte tuto příručku pro odstraňování problémů, která vám pomůže problém vyřešit dříve, než požádáte o opravu. Pokud problém přetrvává, obraťte se na nejbližšího prodejce společnosti Sony. Nezapomeňte si vzít všechny zadní reproduktory, kompatibilní model a volitelný subwoofer, i když se zdá, že problém má pouze jeden z nich, když žádáte o opravu.
Následující řešení jsou popsána pro reproduktory používané s kompatibilním modelem HT-A7000. Pokud používáte jiné kompatibilní modely, nahlédněte do jejich návodu k obsluze.

Ze zadních reproduktorů není slyšet žádný zvuk

• Ujistěte se, že je správně připojen napájecí adaptér nebo je nabitá vestavěná baterie.
• Pokud indikátor napájení na zadním reproduktoru nesvítí, zkuste následující.
  • Ujistěte se, že je správně připojen napájecí adaptér nebo je nabitá vestavěná baterie.
  • Stiskněte (napájení) zadního reproduktoru pro zapnutí napájení.
• Pokud indikátor napájení na zadním reproduktoru pomalu bliká zeleně nebo svítí červeně, zkuste následující.
  • Přesuňte zadní reproduktor do blízkosti kompatibilního modelu tak, aby indikátor napájení na zadním reproduktoru svítil zeleně.
  • Postupujte podle kroků v části „Pokud se spojení nenaváže automaticky.“
  • Zkontrolujte stav bezdrátového připojení. Podrobnosti naleznete v návodu k obsluze kompatibilního modelu.
• Stiskněte REAR (hlasitost zadních reproduktorů) + na dálkovém ovladači kompatibilního modelu pro zvýšení hlasitosti zadních reproduktorů.
• Pokud změníte nastavení [RF kanál] kompatibilního modelu z [Vypnuto] na [Zapnuto], může trvat 1 minutu, než se zvuk začne přehrávat.
• Pokud indikátor napájení na zadním reproduktoru bliká červeně, odpojte napájecí adaptér ze zásuvky střídavého proudu (síťové napájení), stiskněte (napájení) pro vypnutí zadního reproduktoru, znovu připojte napájecí adaptér do zásuvky střídavého proudu (síťové napájení) a poté zadní reproduktor znovu zapněte.
• Zadní reproduktor nemusí vydávat zvuk v závislosti na zdroji hudby nebo zvukovém poli. Podrobnosti naleznete v návodu k obsluze nebo v nápovědě kompatibilního modelu.

Zvuk přeskakuje nebo je v něm šum

• Pokud je v blízkosti zařízení, které generuje elektromagnetické vlny, jako je bezdrátová síť LAN nebo používaná mikrovlnná trouba, umístěte zadní reproduktory a kompatibilní model mimo toto zařízení.
• Pokud je mezi kompatibilním modelem a zadními reproduktory překážka, přesuňte ji nebo odstraňte.
• Umístěte kompatibilní model a zadní reproduktory co nejblíže k sobě.
• Přepněte síťové připojení televizoru nebo přehrávače disků Blu-ray z bezdrátového na kabelové.

Zadní reproduktor nelze nabíjet

• V extrémně chladném nebo horkém prostředí se nabíjení z bezpečnostních důvodů zastaví. Pokud nabíjení trvá dlouho, také se zastaví nabíjení zadního reproduktoru. Chcete-li tyto problémy vyřešit, odpojte napájecí adaptér a znovu jej připojte při provozní teplotě mezi 5 °C a 35 °C.

Z některých reproduktorů nevychází zvuk

• Některé reproduktory nemusí vydávat zvuk v závislosti na zdroji hudby, zvukovém poli nebo kompatibilním modelu. Podrobnosti naleznete v návodu k obsluze nebo v nápovědě kompatibilního modelu.

Optimalizace zvukového pole selhala

• Reproduktory nemusí být správně umístěny. Zkontrolujte umístění instalace na štítcích na spodní straně obou reproduktorů a nainstalujte je na správné místo.
• Nainstalujte reproduktory svisle tak, aby štítky na spodní straně reproduktorů směřovaly dolů.
  • Pokud je reproduktor nainstalován bokem, nelze správně provést optimalizaci zvukového pole.
  • Pokud je reproduktor nainstalován v nakloněném stavu, je také nakloněn mikrofon pro měření reproduktoru a zvuk pro měření vzdálenosti stropu je vydáván v nakloněném stavu. To může být příčinou selhání optimalizace zvukového pole.
• Proveďte optimalizaci zvukového pole znovu v situaci, kdy je okolí tiché.
• Nainstalujte reproduktory ve vzdálenosti větší než 50 cm. Pokud je vzdálenost mezi reproduktory příliš malá, nelze správně provést optimalizaci zvukového pole.
• Přibližte reproduktory k sobě, pokud jsou reproduktory nainstalovány ve velké vzdálenosti od sebe.
• Pokud je mezi reproduktory překážka nebo je mikrofon pro měření reproduktoru blokován překážkou, nelze správně provést optimalizaci zvukového pole. Odstraňte ji, pokud je mezi reproduktory nebo před reproduktory překážka.

Resetování zadního reproduktoru

Pokud zadní reproduktor stále nefunguje správně, resetujte jej následujícím způsobem.

1. Odpojte napájecí adaptér ze zásuvky střídavého proudu (síťové napájení).
2. Stiskněte a podržte OPTIMIZE po dobu delší než 10 sekund.
   Zadní reproduktor se resetuje.

Poznámka
Po resetování zapněte zadní reproduktor stisknutím (napájení) zadního reproduktoru.

Tip (rada)
Resetování je operace, která násilně vypne zadní reproduktor. Nastavení zadního reproduktoru zůstanou zachována.

Specifikace

Část zesilovače
VÝSTUPNÍ VÝKON (referenční)
Reproduktor směřující nahoru: 40 W (při 6 ohmech, 1 kHz)
Výškový reproduktor: 10 W (při 6 ohmech, 10 kHz)
Basový reproduktor: 40 W (při 6 ohmech, 100 Hz)

Část předního reproduktoru
Systém reproduktorů
2pásmový systém reproduktorů s pasivním zářičem
Basový reproduktor
70 mm × 82 mm kuželový typ
Výškový reproduktor
14 mm typ s měkkou kalotou

Část reproduktoru směřujícího nahoru
Systém reproduktorů
Plnorozsahový systém reproduktorů s akustickým zavěšením
Reproduktor
46 mm × 54 mm kuželový typ

Část napájecího zdroje
Požadavky na napájení
DC 12 V (pomocí dodaného napájecího adaptéru připojeného k napájecímu zdroji AC 100 V – 240 V, 50 Hz/60 Hz) nebo pomocí vestavěné lithium-iontové baterie

Spotřeba energie
Zapnuto: 45,6 W (během nabíjení vestavěné baterie)
Pohotovostní režim: 1 W nebo méně Vypnuto: 0,5 W nebo méně

Životnost vestavěné baterie
Až 10 hodin (při běžném přehrávání)*¹*²
Až 3 hodiny (při přehrávání s plnou hlasitostí)*¹*³
Až 10 hodin*⁴

*¹ Skutečná doba provozu se může lišit od uvedené doby v závislosti na hlasitosti, zdroji hudby a podmínkách používání.
*² Naměřená hodnota získaná pomocí našeho specifikovaného zdroje hudby, připojením ke kompatibilnímu modelu HT-A7000, nastavením úrovně hlasitosti kompatibilního modelu HT-A7000 na 38, s výchozím továrním nastavením.
*³ Naměřená hodnota získaná pomocí našeho specifikovaného zdroje hudby, připojením ke kompatibilnímu modelu HT-A7000, nastavením úrovně hlasitosti kompatibilního modelu HT-A7000 na maximum, nastavením úrovně hlasitosti zadního reproduktoru na maximum, nastavením hlasového režimu na zapnuto, s výchozím továrním nastavením.
*⁴ Naměřená hodnota získaná pomocí našeho specifikovaného testovacího signálu a přehráváním s jeho hlasitostí nastavenou tak, aby byl získán akustický tlak 70 dB ve vzdálenosti 1 metru od zadních reproduktorů.

Doba nabíjení vestavěné baterie
Přibližně 4 hodiny (při použití s dodaným napájecím adaptérem)*
(10 minut nabíjení: hratelné až 90 minut)*
* Skutečná doba nabíjení se může lišit od výše uvedené doby v závislosti na okolní teplotě a podmínkách používání.

Část bezdrátového vysílače/přijímače
Komunikační systém
Bezdrátová zvuková specifikace verze 4.0

Frekvenční pásmo
5 GHz

Metoda modulace
OFDM

Další informace
Provozní teplota
Mezi 5 °C a 35 °C.

Rozměry (š/v/h) (přibližně)
145 mm × 250 mm × 134 mm (bez vyčnívajících částí)

Hmotnost (přibližně)
2,4 kg

Dodávané položky

• Zadní reproduktor P (1), zadní reproduktor L (1)
• Napájecí adaptér (AC-045RS5E) (2)
• Zástrčka střídavého proudu*1 *2


1. Pro zákazníky v Hongkongu a na Srí Lance
2. Pro zákazníky na Tchaj-wanu
3. Pro zákazníky v Thajsku
4. Pro zákazníky v jiných zemích/oblastech

• Vedení kabelů (2)
• Návod k obsluze (1)

*¹ Zástrčka střídavého proudu není dodávána v závislosti na zemích/oblastech. Počet dodávaných zástrček střídavého proudu se liší v závislosti na zemích/oblastech. Zástrčka střídavého proudu je předem připevněna k napájecímu adaptéru v závislosti na zemích/oblastech.
*² Může být nutné vyměnit zástrčku střídavého proudu, která je připevněna k napájecímu adaptéru, za jinou v závislosti na zemích/oblastech. Ujistěte se, že jste připevnili zástrčku střídavého proudu, která odpovídá tvaru zásuvky střídavého proudu (síťové napájení).
Vyjměte zástrčku střídavého proudu posunutím nahoru a současným stisknutím tlačítka PUSH na napájecím adaptéru a poté připevněte požadovanou zástrčku střídavého proudu jejím zasunutím shora.

Důležité informace o softwaru

Tento produkt obsahuje software, který podléhá licenci GNU General Public License ("GPL") nebo GNU Lesser General Public License ("LGPL"). Tyto licence stanovují, že zákazníci mají právo získat, upravovat a redistribuovat zdrojový kód uvedeného softwaru v souladu s podmínkami GPL nebo LGPL.
Informace o způsobu potvrzení GPL, LGPL a dalších softwarových licencí obsažených v zadních reproduktorech naleznete v návodu k obsluze kompatibilního modelu.
Pokud používáte kompatibilní model HT-A7000, nahlédněte do části [Software License Information] (Informace o softwarové licenci) v nabídce [Setup] (Nastavení) - [Advanced Settings] (Pokročilá nastavení) - [System Settings] (Nastavení systému) v domovské nabídce.
Kopii příslušného zdrojového kódu, jak je vyžadováno podle GPL/LGPL (a dalších licencí), naleznete na následující adrese URL.
Zdrojový kód, jak je vyžadován licencemi GPL/LGPL, můžete získat na fyzickém médiu od nás po dobu tří let od naší poslední dodávky tohoto produktu, a to tak, že se přihlásíte prostřednictvím formuláře na následující adrese URL. Tato nabídka platí pro každého, kdo obdrží tyto informace. https://oss.sony.net/Products/Linux/
Upozorňujeme, že společnost Sony nemůže odpovídat na dotazy týkající se obsahu tohoto zdrojového kódu.
Všechny ostatní ochranné známky jsou ochrannými známkami příslušných vlastníků.

Reference

• https://oss.sony.net/Products/Linux/

Stáhnout návod

Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.

Stáhnout SONY SA-RS5 - Manuál k zadním reproduktorům

Dostupné jazyky
