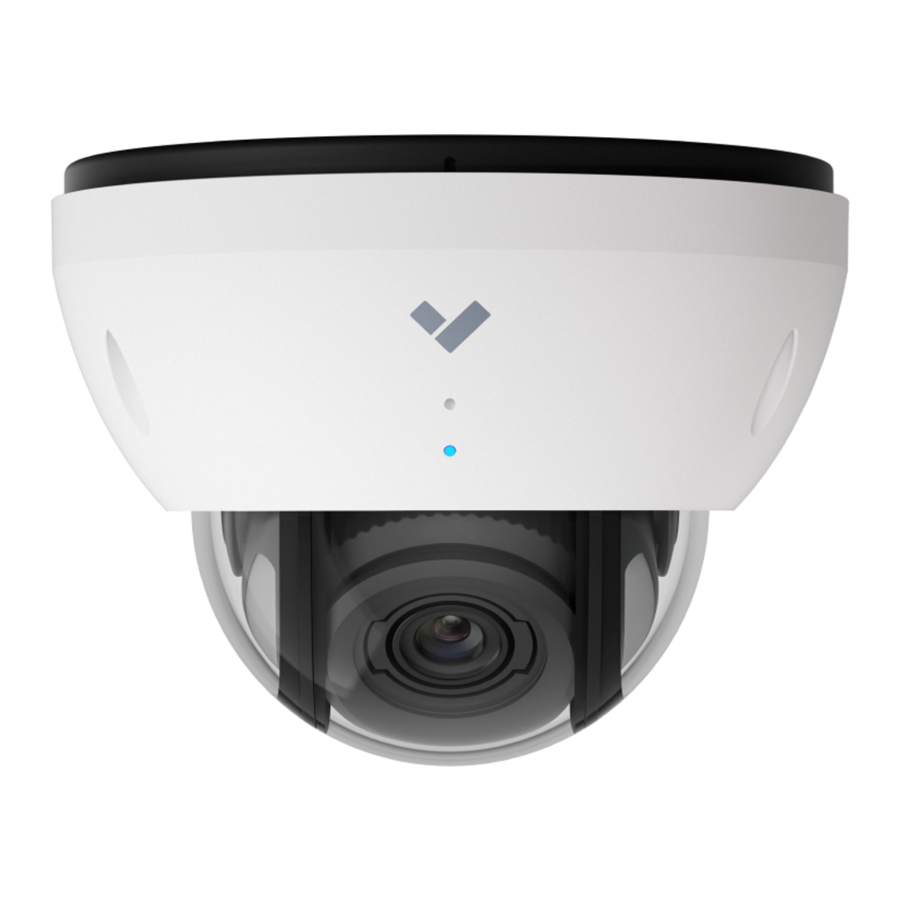

VERKADA CD62 - Manuál k venkovní kopulovité kameře

Obsah

1 Co je v krabici
2 Co budete potřebovat
3 Chování LED
4 Montáž kabelové průchodky
5 Montáž
6 Montáž
7 Nastavení
8 Zabezpečení
9 Uzemnění
10 Podpora
11 Reference
12 Stáhnout návod
13 V jiných jazycích

Co je v krabici

Co budete potřebovat

Funkční připojení k internetu
802.3af Power over Ethernet (PoE) switch, nebo PoE injektor. Pro provoz pod -20 °C použijte 802.3at PoE.
Smartphone nebo laptop
Křížový šroubovák č. 2 nebo elektrickou vrtačku s křížovým bitem č. 2
Vrták 1/4 palce (6,5 mm) pro hmoždinky
Vrták 1/8 palce (3 mm) pro vodicí otvory
Ethernetový kabel Cat5 nebo Cat6 s vnějším průměrem 0,2–0,25 palce (5–6,5 mm)

Upozornění:

Údržbu a opravy smí provádět pouze kvalifikovaný technický personál. Při provádění údržby odpojte napájení jednotky.
Způsoby zapojení použité pro připojení zařízení k zemi musí být v souladu s National Electrical Code, ANSI/NFPA 70 a Canadian Electrical Code, Part 1, CSA C22.1.
Produkt musí být instalován a chráněn na místě, které není snadno přístupné a je mimo dosah nárazů nebo silných vibrací.
Kameru lze připojit pouze k sítím PoE bez směrování do venkovních zařízení.
Pokud je napájena napájecím adaptérem, adaptér by měl být řádně uzemněn.
Obraťte se na certifikované prodejce ohledně napájecích adaptérů.

Chování LED

Svítí oranžově
Kamera je zapnutá a spouští se.

Bliká oranžově
Kamera aktualizuje firmware.

Bliká modře
Kamera zaznamenává data, ale nemůže se připojit k serveru.

Svítí modře
Kamera je spuštěná, připojená a zaznamenává data.

Montáž kabelové průchodky

Pro utěsnění ethernetového kabelu demontujte kabelovou průchodku a protáhněte ethernetový kabel skrz průchozí otvor základní desky.

Umístěte gumové těsnění kolem kabelu. Pevně zatlačte plastový límec přes gumové těsnění, dokud nezapadne na místo.
Pevně vložte sestavu těsnění a límce do průchodu, dokud nebude zajištěna v poloze.
Umístěte kovovou matici přes gumové těsnění a zajistěte závity na průchodu.
Jemně rukou utáhněte kovovou matici. Stále byste měli být schopni pohybovat kabelem tam a zpět skrz průchodku, ale mít dostatečný odpor, aby zůstal na místě.

Podrobné pokyny k instalaci naleznete na www.verkada.com/support

Montáž

Nechte ochrannou fólii přilepenou na průhledné kopuli až do dokončení posledního kroku instalace.

Povolte 3 bezpečnostní šrouby Torx na horním krytu. Odstraňte a odložte je stranou, přičemž dávejte pozor, abyste nepoškrábali průhlednou kopuli.

Jemně zvedněte průhlednou kopuli z těla kamery. Vzhledem k magnetickému upevňovacímu systému bude kladen malý odpor.

Vložte ethernetový kabel do ethernetového portu.

Připojte kameru k portu 802.3af/at Power over Ethernet ve vaší síti. Oranžová LED na ethernetovém portu kamery bude indikovat, že je napájena a spouští se. Zelená LED na ethernetovém portu bude indikovat, že je kamera aktivní.

Naskenujte QR kód na základně kamery

Pro snadnou registraci a nastavení naskenujte QR kód na produktu.

Pokud chcete produkt zaregistrovat ručně, přejděte na: verkada.com/start.

Upozornění:
Pro snížení potenciálních bezpečnostních problémů používejte pouze adaptér PoE dodaný s produktem, náhradní adaptér PoE dodaný společností Verkada nebo adaptér PoE zakoupený jako příslušenství od společnosti Verkada.

Podrobné pokyny naleznete v části Montáž kabelové průchodky CD62.

Jemně protáhněte kabel průchozím otvorem tak, aby měl určitou vůli, ale aby nepřekážel hornímu krytu.

Pevně utáhněte pomocí dodaného klíče na kabelovou průchodku.

Příliš silné zatažení ethernetového kabelu způsobí jeho namáhání, což může ovlivnit výkon dat.

Příliš velká vůle v ethernetovém kabelu může způsobit problémy s instalací horního krytu.

Montáž

Namontujte kameru na stěnu nebo strop. Snažte se udržet kameru 8 až 10 stop nad zemí.
Pro nejlepší noční vidění se vyhněte převisům nebo překážkám. Ty mohou odrážet IR osvětlení kamery a snížit jas obrazu v nočním režimu.
Pomocí dodaného bezpečnostního šroubováku Torx T10 povolte šrouby a zvedněte kryt. Chcete-li odstranit montážní desku, povolte šrouby montážní desky a otočte kamerou proti směru hodinových ručiček. Zvedněte kameru svisle z podložky a odložte ji stranou.
Pomocí dodané montážní šablony označte otvory pro montáž na stěnu. Pro montáž do spojovací krabice použijte montážní šablonu k určení správného vzoru otvorů.
Pro pevný materiál, jako je dřevo nebo kov, vyvrtejte vodicí otvory 1/8 palce. Zašroubujte montážní šrouby přímo do vodicích otvorů.
Pro sádrokarton vyvrtejte otvory 1/4 palce. Vložte plastové hmoždinky do otvorů a zašroubujte montážní šrouby do hmoždinek.
Pro zajištění kamery ji umístěte přes šrouby montážní desky a otočte proti směru hodinových ručiček. Utáhněte šrouby montážní desky křížovým šroubovákem.

Nastavení

Nastavte kameru do požadovaného pozorovacího úhlu. Pomocí online streamu potvrďte orientaci obrazu.

Obraz lze otočit o 180˚ online v Command.

Výchozí orientace obrazu je indikována značkami na čelní straně objektivu. Orientaci videa lze také nastavit v aplikaci Verkada.

Zabezpečení

Otevřete a vyjměte sáček s vysoušedlem z vnějšího obalu.

Sloupněte podložku z oboustranné lepicí pásky na sáčku s vysoušedlem.

Po správném namontování a umístění kamery opatrně umístěte průhlednou kopuli zpět na základnu kamery. Čtyři magnety a dvě zarovnávací funkce na obou stranách navedou kopuli do polohy.

Umístěte sáček přímo na text „Attach desiccant here“ (Připevněte vysoušedlo zde) na vnitřním plášti kamery.

Pro zajištění horního krytu jej zarovnejte s bezpečnostními otvory na základní desce. Utáhněte 3 bezpečnostní šrouby Torx pomocí dodaného bezpečnostního šroubováku Torx T10.

Po zajištění horního krytu odstraňte plastovou fólii.

Uzemnění

Pro připojení zeleno-žlutého zemnicího kabelu ke kameře proveďte následující:

Zarovnejte zemnicí kabel 20AWG nebo větší s kruhovým konektorem a zašroubujte šroub M4-0,7 x 6 mm (není součástí dodávky) skrz konektor a do závitového zemnicího bodu na zadní straně zařízení, jak je znázorněno níže.
