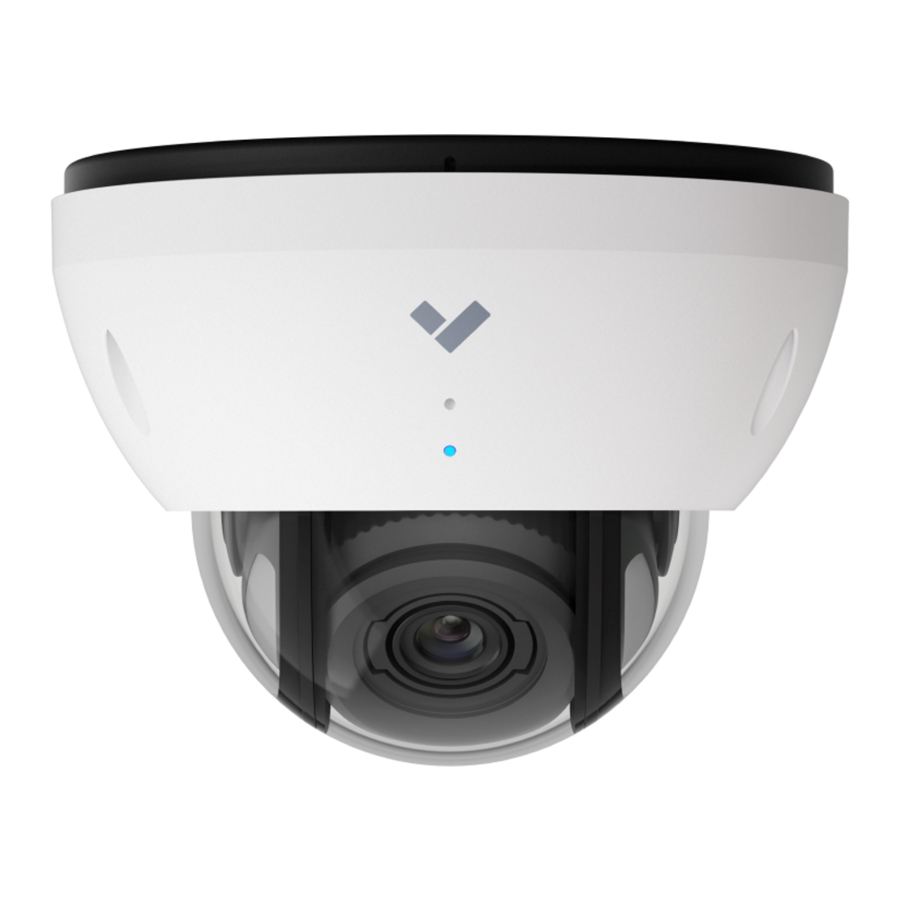

VERKADA CD62 - Priročnik za zunanjo kupolasto kamero

Vsebina

1 Kaj je v škatli
2 Kaj potrebujete
3 Obnašanje LED
4 Sklop kabelske uvodnice
5 Sestavljanje
6 Namestitev
7 Prilagoditev
8 Zavarovanje
9 Ozemljitev
10 Podpora
11 Reference
12 Prenesi navodilo
13 V drugih jezikih

Kaj je v škatli

Kaj potrebujete

Delujoča internetna povezava
802.3af Power over Ethernet (PoE) stikalo ali PoE injektor. Za delovanje pod -20 °C uporabite 802.3at PoE.
Pametni telefon ali prenosnik
Križni izvijač št. 2 ali električni vrtalnik s križnim nastavkom št. 2
6,5 mm sveder za stenske vložke
3 mm sveder za pilotne luknje
Ethernetni kabel Cat5 ali Cat6 z zunanjim premerom 5-6,5 mm

Prosimo, upoštevajte:

Vzdrževanje in popravila lahko izvaja samo usposobljeno tehnično osebje. Med izvajanjem vzdrževalnih del odklopite napajanje enote.
Načini ožičenja, ki se uporabljajo za priključitev opreme na ozemljitev, morajo biti v skladu z National Electrical Code, ANSI/NFPA 70 in Canadian Electrical Code, Part 1, CSA C22.1.
Izdelek mora biti nameščen in zaščiten na mestu, ki ni lahko dostopno in je oddaljeno od udarcev ali močnih vibracij.
Kamera se lahko priključi samo na omrežja PoE brez usmerjanja na zunanje naprave.
Če se napaja z napajalnikom, mora biti adapter pravilno ozemljen.
Za napajalnike se obrnite na certificirane prodajalce.

Obnašanje LED

Neprekinjena oranžna
Kamera je vklopljena in se zažene.

Utripajoča oranžna
Kamera posodablja vdelano programsko opremo.

Utripajoča modra
Kamera snema podatke, vendar ne more doseči strežnika.

Neprekinjena modra
Kamera deluje, je povezana in snema podatke.

Sklop kabelske uvodnice

Za zatesnitev Ethernet kabla razstavite kabelsko uvodnico in napeljite Ethernet kabel skozi prehodno luknjo osnovne plošče.

Namestite gumijasto tesnilo okoli kabla. Plastični obroč trdno potisnite čez gumijasto tesnilo, dokler se ne zaskoči.
Trdno vstavite tesnilo in sklop obroča v prehod, dokler se ne pritrdi v položaj.
Namestite kovinsko matico čez gumijasto tesnilo in zategnite navoje na prehodu.
Nežno privijte kovinsko matico ročno. Še vedno bi morali premikati kabel naprej in nazaj skozi uvodnico, vendar mora imeti dovolj upora, da ostane na mestu.

Za podrobna navodila za namestitev obiščite www.verkada.com/support

Sestavljanje

Zaščitno folijo naj ostane na prozornem mehurčku do zadnjega koraka namestitve.

Odvijte 3 Torx varnostne vijake na zgornjem pokrovu. Odstranite in jih postavite na stran, pri tem pa pazite, da ne opraskate prozornega mehurčka.

Nežno dvignite prozorni mehurček s telesa kamere. Zaradi sistema magnetnega pritrjevanja bo prisotnega nekaj upora.

Vstavite Ethernet kabel v Ethernet vrata.

Priključite kamero na vrata 802.3af/at Power over Ethernet na vašem omrežju. Oranžna LED na Ethernet vratih kamere bo pokazala, da je napajana in se zažene. Zelena LED na Ethernet vratih bo pokazala, da je kamera aktivna.

Skenirajte QR kodo na podstavku kamere

Za enostavno registracijo in nastavitev skenirajte QR-kodo na izdelku.

Če želite izdelek registrirati ročno, pojdite na: verkada.com/start.

Prosimo, upoštevajte:
Za zmanjšanje morebitnih varnostnih težav uporabljajte samo PoE adapter, ki je priložen izdelku, nadomestni PoE adapter, ki ga zagotovi Verkada, ali PoE adapter, ki je kupljen kot dodatna oprema pri Verkadi.

Za podrobna navodila si oglejte Sklop kabelske uvodnice CD62.

Nežno povlecite kabel skozi prehodno luknjo, tako da ima nekaj ohlapnosti, vendar ne bo oviral zgornjega pokrova.

Trdno privijte s priloženim ključem za kabelsko uvodnico.

Če Ethernet kabel premočno potegnete, se bo kabel obremenil, kar lahko vpliva na zmogljivost prenosa podatkov.

Preveč ohlapnosti v Ethernet kablu lahko povzroči težave pri namestitvi zgornjega pokrova.

Namestitev

Namestite kamero na steno ali strop. Poskusite ohraniti kamero 2,4 do 3 metre nad tlemi.
Za najboljši nočni vid se izogibajte previsom ali oviram. Ti lahko odbijajo IR osvetlitev kamere in zmanjšajo jasnost slike v nočnem načinu.
Uporabite priložen varnostni izvijač Torx T10, da popustite vijake in dvignete pokrov. Če želite odstraniti pritrdilno ploščo, popustite vijake pritrdilne plošče in zavrtite kamero v nasprotni smeri urinega kazalca. Dvignite kamero navpično s podstavka in jo postavite na stran.
Uporabite priloženo šablono za montažo, da označite luknje za pritrditev na steno. Za montažo na priključno dozo uporabite šablono za montažo, da določite pravilno shemo lukenj.
Za trden material, kot sta les ali kovina, izvrtajte 3 mm pilotne luknje. Pritrdilne vijake privijte neposredno v pilotne luknje.
Za suhomontažne plošče izvrtajte 6,5 mm luknje. Vstavite plastične vložke v luknje in privijte pritrdilne vijake v vložke.
Za pritrditev kamere jo postavite nad vijake pritrdilne plošče in zavrtite v nasprotni smeri urinega kazalca. Privijte vijake pritrdilne plošče s križnim izvijačem.

Prilagoditev

Prilagodite kamero na želeni kot gledanja. Uporabite spletni prenos za potrditev usmerjenosti slike.

Sliko je mogoče obrniti za 180˚ v spletnem vmesniku Command.

Privzeta usmerjenost slike je označena z oznakami na sprednji strani objektiva. Usmerjenost videa je mogoče prilagoditi tudi v aplikaciji Verkada.

Zavarovanje

Odprite in odstranite vrečko s sušilnim sredstvom iz zunanje vrečke.

Odlepite podlogo z dvostranskega lepilnega traku na vrečki s sušilnim sredstvom.

Po pravilni namestitvi in pozicioniranju kamere previdno postavite prozorni mehurček nazaj na podstavek kamere. Štirje magneti in dve poravnalni funkciji na obeh straneh bosta vodili mehurček v položaj.

Vrečko postavite neposredno na besedilo "Pritrdite sušilno sredstvo tukaj" na notranji strani ohišja kamere.

Za pritrditev zgornjega pokrova ga poravnajte z varnostnimi luknjami na osnovni plošči. Privijte 3 Torx varnostne vijake s priloženim varnostnim izvijačem Torx T10.

Odstranite plastično folijo, ko je zgornji pokrov pritrjen.

Ozemljitev

Za pritrditev zeleno-rumenega ozemljitvenega kabla na kamero izvedite naslednje:

Poravnajte ozemljitveni kabel 20AWG ali večji z obročnim priključkom in privijte vijak M4-0,7 x 6 mm (ni priložen) skozi priključek in v navojno ozemljitveno točko na zadnji strani naprave, kot je prikazano spodaj.
