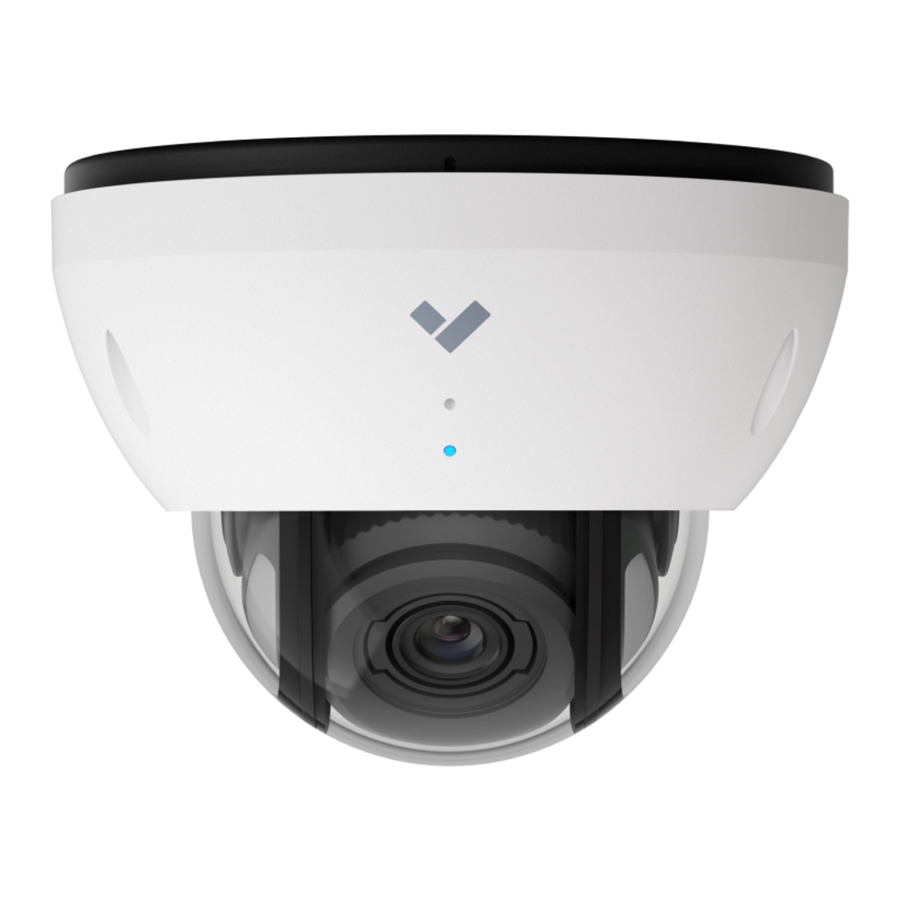

VERKADA CD62 - Εγχειρίδιο Κάμερας Εξωτερικού Χώρου Dome

Τι περιέχει το κουτί

Τι θα χρειαστείτε

• Μια λειτουργική σύνδεση στο Internet
• 802.3af Power over Ethernet (PoE) switch, ή ένας PoE injector. Για λειτουργία κάτω από -20°C, χρησιμοποιήστε 802.3at PoE.
• Ένα smartphone ή laptop
• Ένα κατσαβίδι Phillips #2 ή ένα ηλεκτρικό τρυπάνι με μύτη κατσαβιδιού Phillips #2
• Τρυπάνι 1/4 ίντσας (6.5mm) για τα βύσματα τοίχου
• Τρυπάνι 1/8 ίντσας (3mm) για τις τρύπες οδηγούς
• Ένα καλώδιο Ethernet Cat5 ή Cat6 με εξωτερική διάμετρο 0.2-0.25 ίντσας (5-6.5mm)

Παρακαλώ σημειώστε:

1. Οι εργασίες συντήρησης και επισκευής πρέπει πάντα να εκτελούνται από εξειδικευμένο τεχνικό προσωπικό. Αποσυνδέστε την τροφοδοσία από τη μονάδα κατά την εκτέλεση μιας εργασίας συντήρησης.
2. Οι μέθοδοι καλωδίωσης που χρησιμοποιούνται για τη σύνδεση του εξοπλισμού στη γη πρέπει να είναι σύμφωνες με τον Εθνικό Ηλεκτρολογικό Κώδικα, ANSI/NFPA 70, και τον Καναδικό Ηλεκτρολογικό Κώδικα, Μέρος 1, CSA C22.1.
3. Το προϊόν πρέπει να εγκατασταθεί και να προστατευτεί σε μια τοποθεσία που δεν είναι εύκολα προσβάσιμη και είναι μακριά από κρούσεις ή έντονους κραδασμούς.
4. Η κάμερα πρέπει να συνδεθεί μόνο σε δίκτυα PoE χωρίς δρομολόγηση σε εξωτερικές εγκαταστάσεις.
5. Εάν τροφοδοτείται από μετασχηματιστή ρεύματος, ο μετασχηματιστής πρέπει να είναι σωστά γειωμένος.
6. Επικοινωνήστε με πιστοποιημένους αντιπροσώπους για μετασχηματιστές ρεύματος.

Συμπεριφορά LED

Σταθερό Πορτοκαλί
Η κάμερα είναι ενεργοποιημένη και ξεκινάει.

Αναβοσβήνει Πορτοκαλί
Η κάμερα ενημερώνει το firmware.

Αναβοσβήνει Μπλε
Η κάμερα καταγράφει δεδομένα αλλά δεν μπορεί να φτάσει στον server.

Σταθερό Μπλε
Η κάμερα λειτουργεί, είναι συνδεδεμένη και καταγράφει δεδομένα.

Συναρμολόγηση Στυπιοθλίπτη Καλωδίου

Για να σφραγίσετε το καλώδιο Ethernet, αποσυναρμολογήστε τον στυπιοθλίπτη καλωδίου και περάστε το καλώδιο Ethernet μέσα από την οπή της βάσης.

1. Τοποθετήστε τη λαστιχένια τσιμούχα γύρω από το καλώδιο. Σπρώξτε σταθερά το πλαστικό κολάρο πάνω από τη λαστιχένια τσιμούχα μέχρι να κουμπώσει στη θέση του.

2. Εισάγετε σταθερά τη συναρμολόγηση τσιμούχας και κολάρου στο πέρασμα μέχρι να ασφαλιστεί στη θέση της.

3. Τοποθετήστε το μεταλλικό παξιμάδι πάνω από τη λαστιχένια τσιμούχα και εμπλέξτε τα σπειρώματα στο πέρασμα.

4. Σφίξτε απαλά το μεταλλικό παξιμάδι με το χέρι. Θα πρέπει να μπορείτε ακόμα να μετακινήσετε το καλώδιο εμπρός και πίσω μέσα από τον στυπιοθλίπτη, αλλά να έχετε αρκετή αντίσταση ώστε να παραμείνει στη θέση του.


Για λεπτομερείς οδηγίες εγκατάστασης, επισκεφθείτε τη διεύθυνση www.verkada.com/support

Συναρμολόγηση

Παρακαλώ κρατήστε την προστατευτική μεμβράνη κολλημένη στην διάφανη θόλο μέχρι να ολοκληρώσετε το τελευταίο βήμα της εγκατάστασης.

Ξεβιδώστε τις 3 βίδες ασφαλείας Torx στο επάνω κάλυμμα. Αφαιρέστε και αφήστε στην άκρη, προσέχοντας να μην γρατσουνίσετε τη διάφανη θόλο.

Ανασηκώστε απαλά τη διάφανη θόλο από το σώμα της κάμερας. Λόγω του μαγνητικού συστήματος προσάρτησης, θα υπάρχει μια μικρή αντίσταση.

Εισάγετε το καλώδιο Ethernet στη θύρα Ethernet.

Συνδέστε την κάμερα σε μια θύρα 802.3af/at Power over Ethernet στο δίκτυό σας. Ένα πορτοκαλί LED στη θύρα Ethernet της κάμερας θα υποδεικνύει ότι τροφοδοτείται και ξεκινάει. Ένα πράσινο LED στη θύρα Ethernet θα υποδεικνύει ότι η κάμερα είναι ενεργή.

Σάρωση QR code στη βάση της κάμερας

Για εύκολη εγγραφή και ρύθμιση, σαρώστε τον QR-code στο προϊόν.

Εάν προτιμάτε να καταχωρίσετε χειροκίνητα το προϊόν σας, μεταβείτε στη διεύθυνση: verkada.com/start.

Παρακαλώ σημειώστε:
Για να μειώσετε πιθανά προβλήματα ασφάλειας, χρησιμοποιήστε μόνο τον προσαρμογέα PoE που παρέχεται με το προϊόν, έναν ανταλλακτικό προσαρμογέα PoE που παρέχεται από την Verkada ή έναν προσαρμογέα PoE που αγοράστηκε ως αξεσουάρ από την Verkada.

Δείτε Συναρμολόγηση Στυπιοθλίπτη Καλωδίου CD62 για λεπτομερείς οδηγίες.

Τραβήξτε απαλά το καλώδιο μέσα από την οπή έτσι ώστε να έχει κάποια χαλαρότητα, αλλά να μην παρεμβαίνει στο επάνω κάλυμμα.

Σφίξτε σταθερά χρησιμοποιώντας το παρεχόμενο κλειδί στυπιοθλίπτη καλωδίου.

Το υπερβολικό τράβηγμα του καλωδίου Ethernet θα καταπονήσει το καλώδιο, γεγονός που μπορεί να επηρεάσει την απόδοση των δεδομένων.

Η υπερβολική χαλαρότητα στο καλώδιο Ethernet μπορεί να δημιουργήσει προβλήματα εγκατάστασης του επάνω καλύμματος.

Τοποθέτηση

1. Τοποθετήστε την κάμερα σε τοίχο ή οροφή. Προσπαθήστε να κρατήσετε την κάμερα 8 έως 10 πόδια πάνω από το έδαφος.
2. Για καλύτερη νυχτερινή όραση, αποφύγετε προεξοχές ή εμπόδια. Αυτά μπορεί να αντανακλούν τον υπέρυθρο φωτισμό της κάμερας και να μειώσουν τη σαφήνεια της εικόνας σε νυχτερινή λειτουργία.
3. Χρησιμοποιήστε το παρεχόμενο κατσαβίδι ασφαλείας Torx T10 για να χαλαρώσετε τις βίδες και να σηκώσετε το κάλυμμα. Για να αφαιρέσετε την πλάκα στήριξης, χαλαρώστε τις βίδες της πλάκας στήριξης και στρίψτε την κάμερα αριστερόστροφα. Σηκώστε την κάμερα κάθετα από την πλάκα βάσης και αφήστε την στην άκρη.
4. Χρησιμοποιήστε το παρεχόμενο πρότυπο στήριξης για να σημειώσετε τις τρύπες στήριξης στον τοίχο. Για στήριξη σε κουτί διακλάδωσης, χρησιμοποιήστε το πρότυπο στήριξης για να καθορίσετε το σωστό μοτίβο τρυπών.
5. Για ένα συμπαγές υλικό όπως ξύλο ή μέταλλο, τρυπήστε τρύπες οδηγούς 1/8 ίντσας. Βιδώστε τις βίδες στήριξης απευθείας στις τρύπες οδηγούς.
6. Για γυψοσανίδα, τρυπήστε τρύπες 1/4 ίντσας. Εισάγετε πλαστικά βύσματα στις τρύπες και βιδώστε τις βίδες στήριξης στα βύσματα.
7. Για να ασφαλίσετε την κάμερα, τοποθετήστε την πάνω από τις βίδες της πλάκας στήριξης και στρίψτε αριστερόστροφα. Σφίξτε τις βίδες της πλάκας στήριξης με ένα κατσαβίδι Phillips.

Ρύθμιση

Ρυθμίστε την κάμερά σας στην επιθυμητή γωνία θέασης. Χρησιμοποιήστε την online ροή για να επιβεβαιώσετε τον προσανατολισμό της εικόνας.

Η εικόνα μπορεί να αναστραφεί κατά 180˚ online στο Command.

Ο προεπιλεγμένος προσανατολισμός της εικόνας υποδεικνύεται από τις σημάνσεις στην όψη του φακού. Ο προσανατολισμός του βίντεο είναι επίσης ρυθμιζόμενος από την εφαρμογή Verkada.

Ασφάλιση

Ανοίξτε και αφαιρέστε τη συσκευασία ξηραντικού από την εξωτερική της θήκη.

Αφαιρέστε το προστατευτικό από την ταινία διπλής όψης στη συσκευασία ξηραντικού.

Αφού τοποθετήσετε και τοποθετήσετε σωστά την κάμερά σας, τοποθετήστε προσεκτικά τη διάφανη θόλο πίσω στη βάση της κάμερας. Οι τέσσερις μαγνήτες και τα δύο χαρακτηριστικά ευθυγράμμισης σε κάθε πλευρά θα καθοδηγήσουν τη θόλο στη θέση της.

Τοποθετήστε τη συσκευασία απευθείας στο κείμενο "Attach desiccant here" (Επισυνάψτε το ξηραντικό εδώ) στο εσωτερικό κέλυφος της κάμερας.

Για να ασφαλίσετε το επάνω κάλυμμα, ευθυγραμμίστε το με τις οπές ασφαλείας στην πλάκα βάσης. Σφίξτε τις 3 βίδες ασφαλείας Torx χρησιμοποιώντας το παρεχόμενο κατσαβίδι ασφαλείας Torx T10.

Αφαιρέστε την πλαστική μεμβράνη αφού ασφαλιστεί το επάνω κάλυμμα.

Γείωση

Για να συνδέσετε το πράσινο-κίτρινο καλώδιο γείωσης στην κάμερα, εκτελέστε τα ακόλουθα:

Ευθυγραμμίστε ένα καλώδιο γείωσης 20AWG ή μεγαλύτερο με έναν δακτύλιο και βιδώστε μια βίδα M4-0.7 x 6mm (δεν περιλαμβάνεται) μέσω του ακροδέκτη και στο σπειρωμένο σημείο γείωσης στο πίσω μέρος της συσκευής, όπως φαίνεται παρακάτω.

Συνδέστε τον άλλο ακροδέκτη ενός καλωδίου γείωσης απευθείας σε έναν διακόπτη κυκλώματος, ράβδο γείωσης ή γείωση.

Αυτή η μονάδα τροφοδοτείται από PoE μέσω ενός UL Listed ITE.

Υποστήριξη

Εάν για οποιονδήποτε λόγο κάτι δεν λειτουργεί σωστά ή χρειάζεστε βοήθεια, επικοινωνήστε μαζί μας αμέσως.

+1 (833) 837-5232
support@verkada.com
www.verkada.com/support
