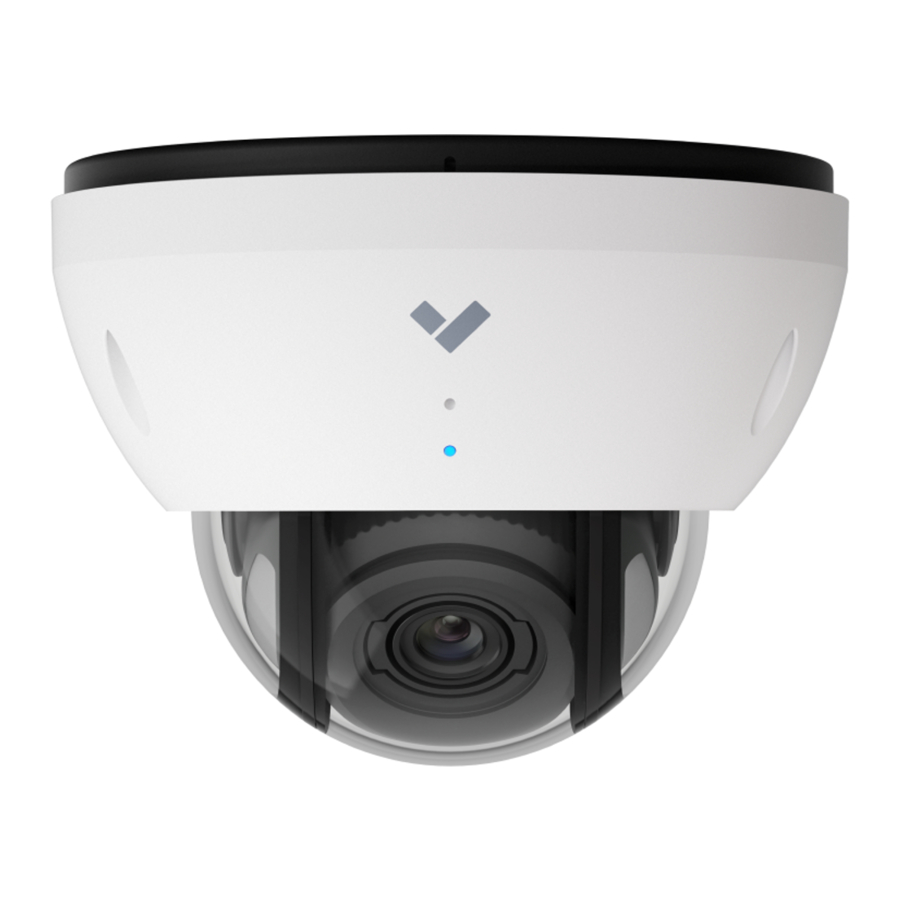

Manual de la cámara domo para exteriores VERKADA CD62

¿Qué hay en la caja?

Qué necesitará

• Una conexión a Internet que funcione
• Conmutador de alimentación a través de Ethernet (PoE) 802.3af o un inyector PoE. Para un funcionamiento por debajo de -20 °C, utilice PoE 802.3at.
• Un smartphone o un ordenador portátil
• Un destornillador Phillips n.º 2 o un taladro eléctrico con una punta de destornillador Phillips n.º 2
• Broca de 1/4 de pulgada (6,5 mm) para tacos de pared
• Broca de 1/8 de pulgada (3 mm) para orificios guía
• Un cable Ethernet Cat5 o Cat6 con un diámetro exterior de 0,2-0,25 pulgadas (5-6,5 mm)

Tenga en cuenta:

1. Los trabajos de mantenimiento y reparación deben ser realizados siempre por personal técnico cualificado. Desconecte la alimentación de la unidad cuando realice una tarea de mantenimiento.
2. Los métodos de cableado utilizados para la conexión del equipo a tierra deben estar de acuerdo con el Código Eléctrico Nacional, ANSI/NFPA 70, y el Código Eléctrico Canadiense, Parte 1, CSA C22.1.
3. El producto debe instalarse y protegerse en un lugar que no sea fácilmente accesible y que esté alejado de impactos o fuertes vibraciones.
4. La cámara solo debe conectarse a redes PoE sin enrutamiento a plantas exteriores.
5. Si se alimenta con un adaptador de corriente, el adaptador debe estar correctamente conectado a tierra.
6. Póngase en contacto con distribuidores certificados para obtener adaptadores de corriente.

Comportamiento del LED

Naranja fijo
La cámara está encendida y arrancando.

Naranja parpadeante
La cámara está actualizando el firmware.

Azul parpadeante
La cámara está grabando datos, pero no puede acceder al servidor.

Azul fijo
La cámara está funcionando, conectada y grabando datos.

Montaje del prensaestopas

Para sellar el cable Ethernet, desmonte el prensaestopas y pase el cable Ethernet a través del orificio pasante de la placa base.

1. Coloque la junta de goma alrededor del cable. Empuje firmemente el collar de plástico sobre la junta de goma hasta que encaje en su posición.

2. Inserte firmemente el conjunto de junta y collar en el pasacables hasta que quede asegurado en su posición.

3. Coloque la tuerca metálica sobre la junta de goma y engrane las roscas del pasacables.

4. Apriete suavemente la tuerca metálica con la mano. Debería poder mover el cable hacia delante y hacia atrás a través del prensaestopas, pero con suficiente resistencia para que permanezca en su sitio.


Para obtener instrucciones de instalación detalladas, visite www.verkada.com/support

Montaje

Mantenga la película protectora adherida a la burbuja transparente hasta que complete el paso final de la instalación.

Desenrosque los 3 tornillos de seguridad Torx de la cubierta superior. Retírela y déjela a un lado, teniendo cuidado de no rayar la burbuja transparente.

Levante suavemente la burbuja transparente del cuerpo de la cámara. Debido al sistema de fijación magnética, habrá una pequeña resistencia.

Inserte el cable Ethernet en el puerto Ethernet.

Conecte la cámara a un puerto de alimentación a través de Ethernet 802.3af/at en su red. Un LED naranja en el puerto Ethernet de la cámara indicará que está alimentada y arrancando. Un LED verde en el puerto Ethernet indicará que la cámara está activa.

Escanear el código QR en la base de la cámara

Para facilitar el registro y la configuración, escanee el código QR del producto.

Si prefiere registrar su producto manualmente, vaya a: verkada.com/start.

Tenga en cuenta:
Para reducir posibles problemas de seguridad, utilice únicamente el adaptador PoE suministrado con el producto, un adaptador PoE de repuesto proporcionado por Verkada o un adaptador PoE adquirido como accesorio de Verkada.

Consulte Montaje del prensaestopas CD62 para obtener instrucciones detalladas.

Tire suavemente del cable a través del orificio pasante para que tenga algo de holgura, pero no interfiera con la cubierta superior.

Apriete firmemente con la llave para prensaestopas suministrada.

Tirar demasiado del cable Ethernet tensará el cable, lo que puede afectar al rendimiento de los datos.

Demasiada holgura en el cable Ethernet puede crear problemas de instalación de la cubierta superior.

Montaje

1. Monte la cámara en una pared o en el techo. Intente mantener la cámara a una altura de entre 2,4 y 3 metros del suelo.
2. Para obtener la mejor visión nocturna, evite salientes u obstrucciones. Estos pueden reflejar la iluminación IR de la cámara y reducir la claridad de la imagen en el modo nocturno.
3. Utilice el destornillador de seguridad Torx T10 suministrado para aflojar los tornillos y levantar la cubierta. Para quitar la placa de montaje, afloje los tornillos de la placa de montaje y gire la cámara en sentido contrario a las agujas del reloj. Levante la cámara verticalmente de la placa base y déjela a un lado.
4. Utilice la plantilla de montaje suministrada para marcar los orificios de montaje en la pared. Para un montaje en caja de conexiones, utilice la plantilla de montaje para determinar el patrón de orificios correcto.
5. Para un material sólido como madera o metal, taladre orificios guía de 1/8 de pulgada. Introduzca los tornillos de montaje directamente en los orificios guía.
6. Para paneles de yeso, taladre orificios de 1/4 de pulgada. Inserte los tacos de plástico en los orificios e introduzca los tornillos de montaje en los tacos.
7. Para asegurar la cámara, colóquela sobre los tornillos de la placa de montaje y gírela en sentido contrario a las agujas del reloj. Apriete los tornillos de la placa de montaje con un destornillador Phillips.

Ajustar

Ajuste la cámara al ángulo de visión deseado. Utilice la transmisión en línea para confirmar la orientación de la imagen.

La imagen se puede voltear 180˚ en línea en Command.

La orientación de la imagen predeterminada se indica mediante marcas en la cara de la lente. La orientación del vídeo también se puede ajustar desde la aplicación Verkada.

Asegurar

Abra y retire el paquete desecante de su bolsa exterior.

Despegue el soporte de la cinta de doble cara del paquete desecante.

Después de montar y colocar la cámara correctamente, coloque con cuidado la burbuja transparente de nuevo en la base de la cámara. Los cuatro imanes y las dos características de alineación a cada lado guiarán la burbuja a su posición.

Coloque el paquete directamente sobre el texto "Attach desiccant here" (Adjuntar desecante aquí) en la carcasa interior de la cámara.

Para asegurar la cubierta superior, alígnela con los orificios de seguridad de la placa base. Apriete los 3 tornillos de seguridad Torx con el destornillador de seguridad Torx T10 suministrado.

Retire la película de plástico después de asegurar la cubierta superior.

Conexión a tierra

Para conectar el cable de conexión a tierra verde-amarillo a la cámara, realice lo siguiente:

Alinee un cable de conexión a tierra de 20 AWG o superior con un terminal de anillo e introduzca un tornillo M4-0,7 x 6 mm (no incluido) a través del terminal y en el punto de conexión a tierra roscado en la parte posterior del dispositivo, como se muestra a continuación.

Conecte el otro terminal de un cable de conexión a tierra directamente a un disyuntor, una varilla de conexión a tierra o una toma de tierra.

Esta unidad se alimenta mediante PoE a través de un ITE con certificación UL.

Soporte

Si por alguna razón las cosas no funcionan correctamente o necesita ayuda, póngase en contacto con nosotros inmediatamente.

+1 (833) 837-5232
support@verkada.com
www.verkada.com/support
