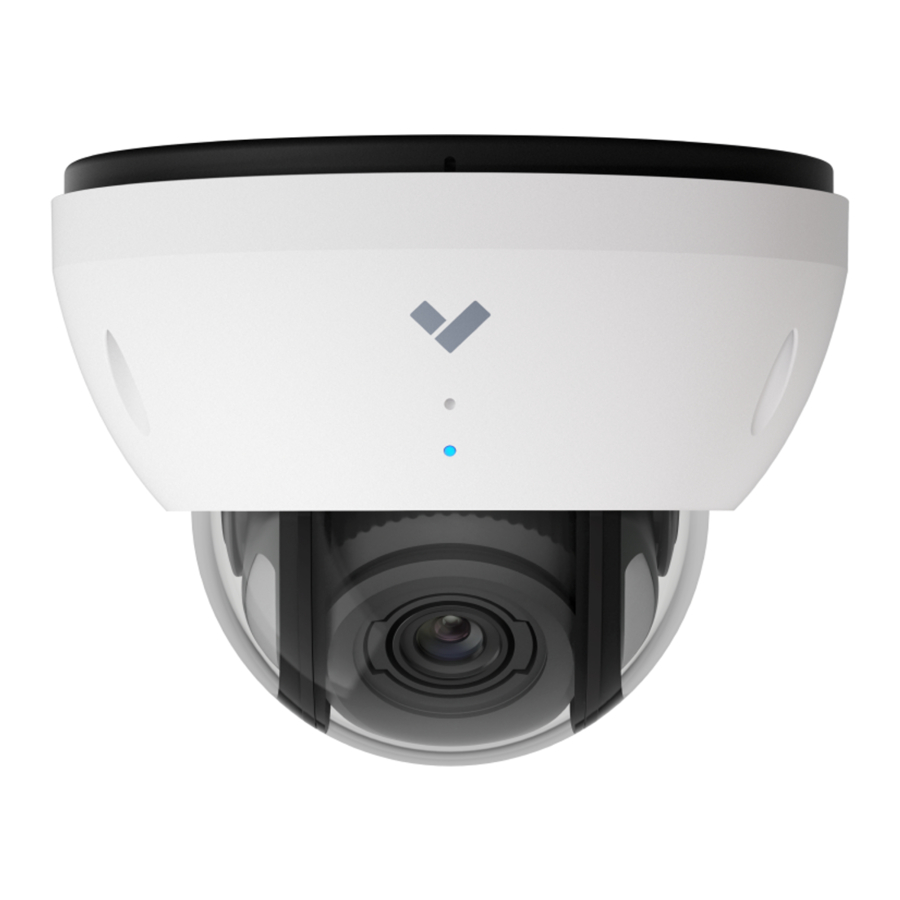

VERKADA CD62 - Lauko kupolinės kameros vadovas

Turinys

1 Kas yra dėžutėje
2 Ko jums reikės
3 LED indikatoriaus elgsena
4 Kabelio sandariklio surinkimas
5 Surinkimas
6 Montavimas
7 Reguliavimas
8 Apsauga
9 Įžeminimas
10 Pagalba
11 Nuorodos
12 Atsisiųsti instrukciją
13 Kitomis kalbomis

Kas yra dėžutėje

Ko jums reikės

Veikiantis interneto ryšys
802.3af Power over Ethernet (PoE) jungiklis arba PoE injektorius. Norėdami veikti žemesnėje nei -20 °C temperatūroje, naudokite 802.3at PoE.
Išmanusis telefonas arba nešiojamas kompiuteris
#2 Phillips atsuktuvas arba elektrinis grąžtas su #2 Phillips antgaliu
1/4 colio (6,5 mm) grąžtas sieniniams inkarams
1/8 colio (3 mm) grąžtas bandomosioms skylėms
Cat5 arba Cat6 Ethernet kabelis, kurio išorinis skersmuo yra 0,2–0,25 colio (5–6,5 mm)

Atkreipkite dėmesį:

Techninės priežiūros ir remonto darbus visada turi atlikti kvalifikuotas techninis personalas. Atlikdami techninės priežiūros darbus, atjunkite įrenginį nuo maitinimo šaltinio.
Laidų klojimo metodai, naudojami įrangai prijungti prie įžeminimo, turi atitikti Nacionalinį elektros kodeksą, ANSI/NFPA 70 ir Kanados elektros kodekso 1 dalį, CSA C22.1.
Produktas turi būti sumontuotas ir apsaugotas tokioje vietoje, kuri nėra lengvai pasiekiama ir yra atokiau nuo smūgių ar stiprios vibracijos.
Kamera turi būti prijungta tik prie PoE tinklų, kurie nėra nukreipti į išorines sistemas.
Jei maitinamas maitinimo adapteriu, adapteris turi būti tinkamai įžemintas.
Dėl maitinimo adapterių kreipkitės į sertifikuotus pardavėjus.

LED indikatoriaus elgsena

Nuolat šviečianti oranžinė spalva
Kamera įjungta ir kraunasi.

Mirksinti oranžinė spalva
Kamera atnaujina programinę įrangą.

Mirksinti mėlyna spalva
Kamera įrašo duomenis, bet negali pasiekti serverio.

Nuolat šviečianti mėlyna spalva
Kamera veikia, yra prijungta ir įrašo duomenis.

Kabelio sandariklio surinkimas

Norėdami užsandarinti Ethernet kabelį, išardykite kabelio sandariklį ir įkiškite Ethernet kabelį per pagrindo plokštės kiaurymę.

Uždėkite guminį sandariklį aplink kabelį. Tvirtai užstumkite plastikinę movą ant guminio sandariklio, kol ji užsifiksuos.
Tvirtai įkiškite sandariklio ir movos mazgą į perėjimą, kol jis užsifiksuos.
Uždėkite metalinę veržlę ant guminio sandariklio ir užsukite sriegius ant perėjimo.
Švelniai priveržkite metalinę veržlę ranka. Vis tiek turėtumėte galėti judinti kabelį pirmyn ir atgal per sandariklį, bet jis turėtų būti pakankamai atsparus, kad liktų vietoje.

Norėdami gauti išsamias montavimo instrukcijas, apsilankykite www.verkada.com/support

Surinkimas

Laikykite apsauginę plėvelę priklijuotą prie skaidraus kupolo, kol atliksite paskutinį montavimo žingsnį.

Atsukite 3 Torx apsauginius varžtus ant viršutinio dangtelio. Nuimkite ir atidėkite į šalį, būkite atsargūs, kad nesubraižytumėte skaidraus kupolo.

Švelniai pakelkite skaidrų kupolą nuo kameros korpuso. Dėl magnetinio tvirtinimo sistemos bus nedidelis pasipriešinimas.

Įkiškite Ethernet kabelį į Ethernet prievadą.

Prijunkite kamerą prie 802.3af/at Power over Ethernet prievado savo tinkle. Oranžinis šviesos diodas kameros Ethernet prievade parodys, kad ji maitinama ir kraunasi. Žalias šviesos diodas Ethernet prievade parodys, kad kamera yra aktyvi.

Nuskaitykite QR kodą ant kameros pagrindo

Kad būtų lengva užregistruoti ir nustatyti, nuskaitykite QR kodą ant produkto.

Jei norite užregistruoti savo produktą rankiniu būdu, eikite į: verkada.com/start.

Atkreipkite dėmesį:
Norėdami sumažinti galimas saugos problemas, naudokite tik PoE adapterį, pateiktą kartu su produktu, pakaitinį PoE adapterį, pateiktą „Verkada“, arba PoE adapterį, įsigytą kaip priedą iš „Verkada“.

Išsamias instrukcijas rasite CD62 kabelio sandariklio surinkimas.

Švelniai patraukite kabelį per kiaurymę, kad jis būtų šiek tiek laisvas, bet netrukdytų viršutiniam dangteliui.

Tvirtai priveržkite naudodami pateiktą kabelio sandariklio veržliaraktį.

Per stipriai patraukus Ethernet kabelį, jis gali būti įtemptas, o tai gali turėti įtakos duomenų perdavimo našumui.

Per didelis Ethernet kabelio laisvumas gali sukelti viršutinio dangtelio montavimo problemų.

Montavimas

Sumontuokite kamerą ant sienos arba lubų. Stenkitės, kad kamera būtų 8–10 pėdų virš žemės.
Norėdami gauti geriausią naktinį matymą, venkite iškyšų ar kliūčių. Jie gali atspindėti kameros IR apšvietimą ir sumažinti vaizdo aiškumą naktiniu režimu.
Naudokite pateiktą T10 apsauginį Torx atsuktuvą, kad atlaisvintumėte varžtus ir pakeltumėte dangtelį. Norėdami nuimti tvirtinimo plokštę, atlaisvinkite tvirtinimo plokštės varžtus ir pasukite kamerą prieš laikrodžio rodyklę. Pakelkite kamerą vertikaliai nuo pagrindo plokštės ir atidėkite į šalį.
Naudokite pateiktą montavimo šabloną, kad pažymėtumėte sieninių tvirtinimo skyles. Norėdami pritvirtinti prie jungiamojo dėžutės, naudokite montavimo šabloną, kad nustatytumėte teisingą skylių modelį.
Kietai medžiagai, pavyzdžiui, medžiui ar metalui, gręžkite 1/8 colio bandomąsias skyles. Įsukite tvirtinimo varžtus tiesiai į bandomąsias skyles.
Gipso kartonui gręžkite 1/4 colio skyles. Įkiškite plastikinius inkarus į skyles ir įsukite tvirtinimo varžtus į inkarus.
Norėdami pritvirtinti kamerą, uždėkite ją ant tvirtinimo plokštės varžtų ir pasukite prieš laikrodžio rodyklę. Priveržkite tvirtinimo plokštės varžtus Phillips atsuktuvu.

Reguliavimas

Sureguliuokite kamerą į norimą žiūrėjimo kampą. Naudokite internetinę transliaciją, kad patvirtintumėte vaizdo orientaciją.

Vaizdą galima apversti 180˚ internetu per Command.

Numatytoji vaizdo orientacija nurodoma ženklais ant objektyvo priekinės dalies. Vaizdo orientaciją taip pat galima reguliuoti iš „Verkada“ programos.

Apsauga

Atidarykite ir išimkite sausiklio pakuotę iš išorinio maišelio.

Nulupkite dvipusės juostos pagrindą nuo sausiklio pakuotės.

Teisingai sumontavę ir nustatę kamerą, atsargiai uždėkite skaidrų kupolą atgal ant kameros pagrindo. Keturi magnetai ir du sulygiavimo elementai abiejose pusėse nukreips kupolą į vietą.

Uždėkite pakuotę tiesiai ant teksto „Attach desiccant here“ (čia pritvirtinkite sausiklį) ant vidinio kameros korpuso.
Apsauga

Norėdami pritvirtinti viršutinį dangtelį, sulygiuokite jį su apsauginėmis skylėmis ant pagrindo plokštės. Priveržkite 3 Torx apsauginius varžtus naudodami pateiktą T10 apsauginį Torx atsuktuvą.

Nuimkite plastikinę plėvelę, kai viršutinis dangtelis bus pritvirtintas.

Įžeminimas

Norėdami pritvirtinti žaliai geltoną įžeminimo kabelį prie kameros, atlikite šiuos veiksmus:

Sulygiuokite 20AWG arba didesnį įžeminimo kabelį su žiediniu gnybtu ir įsukite M4-0,7 x 6 mm varžtą (nepridedamas) per gnybtą į sriegiuotą įžeminimo tašką įrenginio gale, kaip parodyta toliau.
