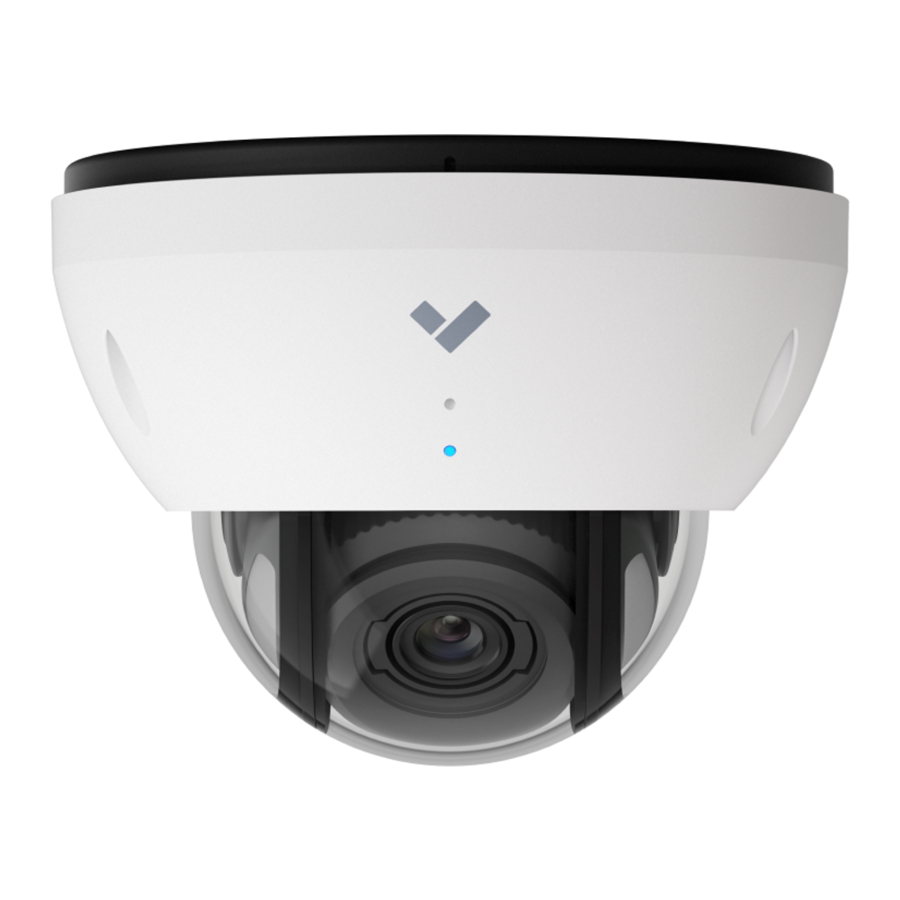

VERKADA CD62 - Instrukcja obsługi kamery kopułkowej zewnętrznej

Zawartość pudełka

Czego będziesz potrzebować

• Działające połączenie internetowe
• Przełącznik Power over Ethernet (PoE) 802.3af lub zasilacz PoE. Do pracy w temperaturze poniżej -20°C należy użyć PoE 802.3at.
• Smartfon lub laptop
• Śrubokręt krzyżakowy nr 2 lub wiertarka elektryczna z końcówką krzyżakową nr 2
• Wiertło 1/4 cala (6,5 mm) do kołków rozporowych
• Wiertło 1/8 cala (3 mm) do otworów pilotujących
• Kabel Ethernet Cat5 lub Cat6 o średnicy zewnętrznej 0,2-0,25 cala (5-6,5 mm)

Uwaga:

1. Prace konserwacyjne i naprawcze muszą być zawsze wykonywane przez wykwalifikowany personel techniczny. Odłącz zasilanie urządzenia podczas wykonywania czynności konserwacyjnych.
2. Metody okablowania używane do podłączenia sprzętu do uziemienia muszą być zgodne z National Electrical Code, ANSI/NFPA 70 i Canadian Electrical Code, Part 1, CSA C22.1.
3. Produkt musi być zainstalowany i chroniony w miejscu, które nie jest łatwo dostępne i jest oddalone od uderzeń lub silnych wibracji.
4. Kamera może być podłączona tylko do sieci PoE bez routingu do instalacji zewnętrznych.
5. W przypadku zasilania za pomocą zasilacza, zasilacz powinien być odpowiednio uziemiony.
6. Skontaktuj się z certyfikowanymi sprzedawcami w celu uzyskania informacji o zasilaczach.

Zachowanie diod LED

Ciągły pomarańczowy
Kamera jest włączona i uruchamia się.

Migający pomarańczowy
Kamera aktualizuje oprogramowanie układowe.

Migający niebieski
Kamera rejestruje dane, ale nie może połączyć się z serwerem.

Ciągły niebieski
Kamera działa, jest podłączona i rejestruje dane.

Montaż dławika kablowego

Aby uszczelnić kabel Ethernet, rozmontuj dławik kablowy i przeciągnij kabel Ethernet przez otwór przelotowy w płycie podstawy.

1. Umieść gumową uszczelkę wokół kabla. Mocno wciśnij plastikowy kołnierz na gumową uszczelkę, aż zatrzaśnie się na swoim miejscu.

2. Mocno wsuń uszczelkę i kołnierz do przepustu, aż zostaną zabezpieczone na swoim miejscu.

3. Umieść metalową nakrętkę na gumowej uszczelce i zaczep gwinty na przepuście.

4. Delikatnie dokręć metalową nakrętkę ręcznie. Nadal powinieneś być w stanie przesuwać kabel w przód i w tył przez dławik, ale z wystarczającym oporem, aby pozostał na swoim miejscu.


Szczegółowe instrukcje instalacji można znaleźć na stronie www.verkada.com/support

Montaż

Proszę pozostawić folię ochronną przyklejoną do przezroczystej kopuły do czasu zakończenia ostatniego etapu instalacji.

Odkręć 3 śruby zabezpieczające Torx na górnej pokrywie. Zdejmij i odłóż na bok, uważając, aby nie zarysować przezroczystej kopuły.

Delikatnie podnieś przezroczystą kopułę z korpusu kamery. Ze względu na magnetyczny system mocowania będzie występował niewielki opór.

Włóż kabel Ethernet do portu Ethernet.

Podłącz kamerę do portu Power over Ethernet 802.3af/at w swojej sieci. Pomarańczowa dioda LED na porcie Ethernet kamery wskaże, że jest zasilana i uruchamia się. Zielona dioda LED na porcie Ethernet wskaże, że kamera jest aktywna.

Zeskanuj kod QR na podstawie kamery

Aby ułatwić rejestrację i konfigurację, zeskanuj kod QR na produkcie.

Jeśli wolisz zarejestrować swój produkt ręcznie, przejdź do: verkada.com/start.

Uwaga:
Aby zmniejszyć potencjalne problemy z bezpieczeństwem, należy używać wyłącznie zasilacza PoE dostarczonego z produktem, zamiennego zasilacza PoE dostarczonego przez Verkada lub zasilacza PoE zakupionego jako akcesorium od Verkada.

Szczegółowe instrukcje znajdują się w części Montaż dławika kablowego CD62.

Delikatnie przeciągnij kabel przez otwór przelotowy, aby miał trochę luzu, ale nie kolidował z górną pokrywą.

Mocno dokręć za pomocą dostarczonego klucza do dławika kablowego.

Zbyt mocne naciągnięcie kabla Ethernet spowoduje jego naprężenie, co może wpłynąć na wydajność transmisji danych.

Zbyt duży luz w kablu Ethernet może powodować problemy z montażem górnej pokrywy.

Montaż

1. Zamontuj kamerę na ścianie lub suficie. Staraj się, aby kamera znajdowała się 2,5 do 3 metrów nad ziemią.
2. Aby uzyskać najlepszy obraz w nocy, unikaj występów lub przeszkód. Mogą one odbijać oświetlenie IR kamery i zmniejszać klarowność obrazu w trybie nocnym.
3. Użyj dostarczonego śrubokręta Torx T10, aby poluzować śruby i podnieść pokrywę. Aby zdjąć płytę montażową, poluzuj śruby płyty montażowej i przekręć kamerę w kierunku przeciwnym do ruchu wskazówek zegara. Podnieś kamerę pionowo z płyty podstawy i odłóż na bok.
4. Użyj dostarczonego szablonu montażowego, aby zaznaczyć otwory do montażu na ścianie. W przypadku montażu w puszce przyłączeniowej użyj szablonu montażowego, aby określić prawidłowy układ otworów.
5. W przypadku materiałów litych, takich jak drewno lub metal, wywierć otwory pilotujące o średnicy 1/8 cala. Wkręć śruby montażowe bezpośrednio w otwory pilotujące.
6. W przypadku płyt kartonowo-gipsowych wywierć otwory o średnicy 1/4 cala. Włóż plastikowe kołki rozporowe do otworów i wkręć śruby montażowe w kołki.
7. Aby zabezpieczyć kamerę, umieść ją nad śrubami płyty montażowej i przekręć w kierunku przeciwnym do ruchu wskazówek zegara. Dokręć śruby płyty montażowej śrubokrętem krzyżakowym.

Regulacja

Ustaw kamerę pod żądanym kątem widzenia. Użyj strumienia online, aby potwierdzić orientację obrazu.

Obraz można obrócić o 180˚ online w Command.

Domyślna orientacja obrazu jest oznaczona znakami na powierzchni obiektywu. Orientację wideo można również regulować z poziomu aplikacji Verkada.

Zabezpiecz

Otwórz i wyjmij saszetkę z osuszaczem z zewnętrznej torebki.

Odklej podkład z taśmy dwustronnej na saszetce z osuszaczem.

Po prawidłowym zamontowaniu i ustawieniu kamery ostrożnie umieść przezroczystą kopułę z powrotem na podstawie kamery. Cztery magnesy i dwa elementy wyrównujące po obu stronach poprowadzą kopułę na miejsce.

Umieść saszetkę bezpośrednio na tekście "Attach desiccant here" (Przymocuj osuszacz tutaj) na wewnętrznej obudowie kamery.

Aby zabezpieczyć górną pokrywę, dopasuj ją do otworów zabezpieczających na płycie podstawy. Dokręć 3 śruby zabezpieczające Torx za pomocą dostarczonego śrubokręta Torx T10.

Zdejmij folię ochronną po zabezpieczeniu górnej pokrywy.

Uziemienie

Aby przymocować zielono-żółty kabel uziemiający do kamery, wykonaj następujące czynności:

Dopasuj kabel uziemiający 20AWG lub większy z końcówką oczkową i wkręć śrubę M4-0,7 x 6 mm (brak w zestawie) przez końcówkę do gwintowanego punktu uziemienia z tyłu urządzenia, jak pokazano poniżej.

Przymocuj drugi zacisk kabla uziemiającego bezpośrednio do wyłącznika automatycznego, pręta uziemiającego lub uziemienia.

To urządzenie jest zasilane przez PoE za pośrednictwem ITE z certyfikatem UL.

Wsparcie

Jeśli z jakiegokolwiek powodu coś nie działa prawidłowo lub potrzebujesz pomocy, skontaktuj się z nami natychmiast.

+1 (833) 837-5232
support@verkada.com
www.verkada.com/support
