Skyrc PC1500 - Manuál k inteligentní nabíječce baterií 12/14S s duálním kanálem

Obsah

1 ÚVOD
2 VLASTNOSTI
3 POSTUP PŘI OBSLUZE
4 ÚDRŽBA BATERIE
5 PŘEPÍNÁNÍ TYPU BATERIE
6 OBSAH BALENÍ
7 ŘEŠENÍ PROBLÉMŮ
8 SPECIFIKACE
9 VAROVÁNÍ A BEZPEČNOSTNÍ OPATŘENÍ
10 Stáhnout návod
11 V jiných jazycích

ÚVOD

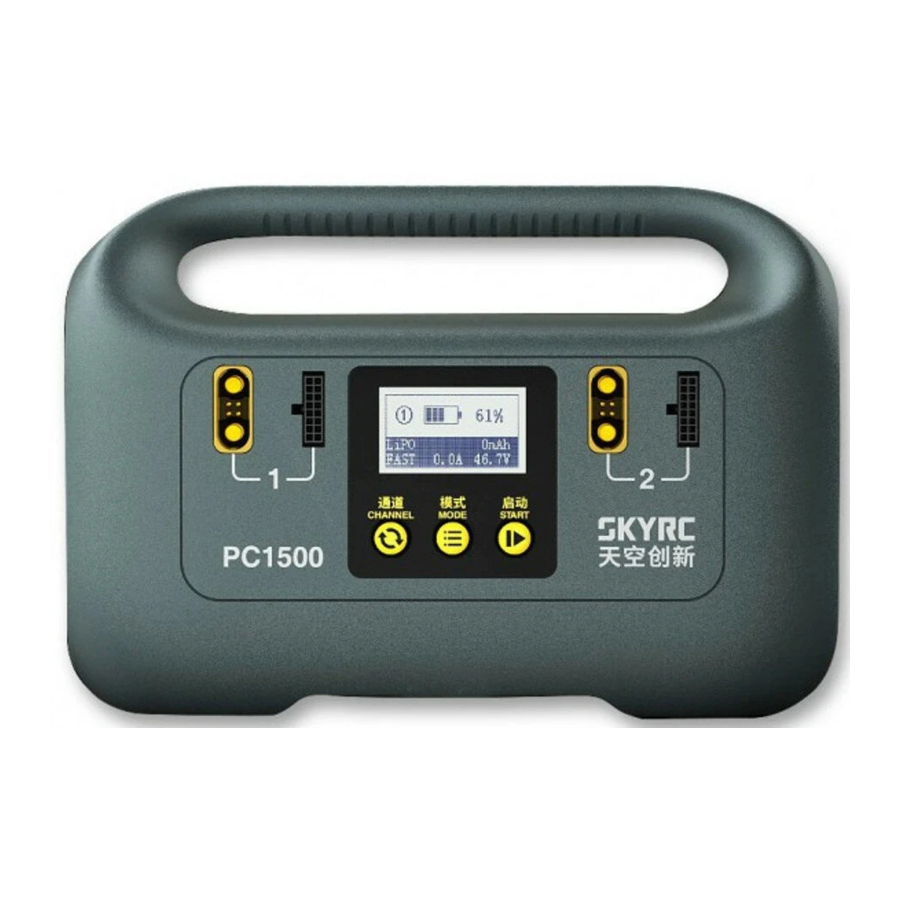

SkyRC PC1500 je chytrá nabíječka, která integruje CAN komunikaci pro chytré baterie a běžné lithiové baterie. Může připojit dvě baterie současně. Maximální výstupní výkon nabíječky je až 1500 W. Má tři pracovní režimy: Rychlé nabíjení (Fast Charge), Nabíjení (Charge) a Skladování (Storage). PC1500 je navíc schopna nabíjet chytré baterie s přizpůsobenou CAN komunikací. Je také vybavena několika ochranami: nadproudovou ochranou, ochranou proti přebití, ochranou proti přehřátí a LED indikátorem pro snadné ovládání a spolehlivý výkon.

VLASTNOSTI

Podpora 2 sad 12S nebo 14S LiPo baterií
Podpora 2 sad 12S LiHV baterií
Tři pracovní režimy: Rychlé nabíjení (Fast Charge), Nabíjení (Charge) a Skladování (Storage)
Maximální bezpečnost díky ochraně proti zkratu, ochraně proti přepólování a ochraně proti přehřátí
Podpora přizpůsobení pro CAN komunikaci
Maximální výstupní výkon 1500 W
Obrazovka v čínštině a angličtině
Měřič napětí baterie

POSTUP PŘI OBSLUZE

Před použitím se ujistěte, že je napájení střídavým proudem dobře uzemněno, a přísně dodržujte níže uvedené provozní postupy.

Nabíječka může připojit až 2 baterie.

Zapnutí: Připojte napájení střídavým proudem, nabíječka jednou pípne a ventilátor se začne otáčet během autotestu;
Výběr jazyka:
První použití: krátce stiskněte tlačítko MODE (režim), vyberte v rozhraní požadovaný jazyk a poté stiskněte tlačítko START (start) pro potvrzení.
Běžné použití: dlouze stiskněte tlačítko MODE (režim) na 10 sekund pro vstup do rozhraní pro výběr jazyka
Po výběru požadovaného jazyka stiskněte a podržte tlačítko START (start) pro potvrzení.
Výběr typu baterie: Stiskněte a podržte současně tlačítka MODE (režim) a START (start) po dobu tří sekund pro výběr typu baterie: LiPo nebo LiHV.
Připojení baterie: postupujte podle níže uvedeného schématu pro připojení baterie. (Nabíječka automaticky detekuje články baterie.
Výběr režimu nabíjení: Rychlé nabíjení (Fast Charge) nebo Nabíjení (Charge) dlouhým stisknutím tlačítka START (start) na tři sekundy spustíte nabíjení.
Poznámka: 12S a 14S baterie nelze nabíjet současně; krátkým stisknutím tlačítka START (start) zastavíte nabíjení nebo ukončíte abnormální stav.

ÚDRŽBA BATERIE

Pokud lithiová baterie nebude delší dobu používána, důrazně doporučujeme nabít nebo vybít jednočlánkovou baterii na 3,8 V±0,05 V v režimu STORAGE (skladování), abyste prodloužili životnost baterie.
Pokud je napětí baterie nižší než 3,8 V±0,05 V na článek, nabíječka nabije baterii na 3,8 V±0,05 V na článek v režimu STORAGE (skladování);
Pokud je napětí baterie vyšší než 3,8 V±0,05 V na článek, nabíječka vybije baterii na 3,8 V±0,05 V na článek v režimu STORAGE (skladování).
Vyberte režim STORAGE (skladování) a dlouhým stisknutím tlačítka START (start) na tři sekundy spustíte údržbu baterie.
Krátkým stisknutím tlačítka START (start) zastavíte údržbu nebo ukončíte abnormální stav.

PŘEPÍNÁNÍ TYPU BATERIE

Stiskněte a podržte současně tlačítka MODE (režim) a START (start) po dobu tří sekund pro výběr typu baterie: LiPo nebo LiHV.

OBSAH BALENÍ

Nabíječka PC1500 *1
Návod k použití *1
Napájecí kabel 10A AC *1

ŘEŠENÍ PROBLÉMŮ

Zpráva	Problémy	Řešení
Porucha nabíjení (Charging Malfunction)	HLAVNÍ PORT POŠKOZEN (MAIN PORT BROKEN)	Zkontrolujte, zda je připojení mezi baterií a nabíječkou správné
	KOMUNIKACE PŘERUŠENA (COMM BROKEN)	Chyba komunikace
	ROZDÍL NAPĚTÍ ČLÁNKŮ (CELL VOLT DIFF)	Rozdíl napětí je vyšší než 300 mV mezi nejvyšším a nejnižším, když je napětí jednoho článku vyšší než 3,8 V. Rozdíl napětí je vyšší než 300 mV, připojení není dobré, připojte znovu.
	CHYBA VYROVNÁVACÍHO PORTU (BAL PORT ERROR)	Připojte znovu nebo vyměňte vyrovnávací kabel a baterii a znovu nabijte.
	VYROVNÁVACÍ PORT PŘETÍŽEN (BAL PORT OVER)	Rozdíl napětí je příliš vysoký mezi hlavním a vyrovnávacím portem, vyměňte kratší vyrovnávací kabel a znovu nabijte.
	VYSOKÁ TEPLOTA VÝKONU (HI POWER TEMP)	Nabíječka pracovala s přetížením; počkejte, až teplota nabíječky klesne.
	CHYBA VSTUPU AC (AC INPUT ERROR)	Zkontrolujte, zda je vstupní napětí příliš vysoké nebo příliš nízké
	OCHRANA TEPLOTY BATERIE (BAT TEMP PROT)	Počkejte, až teplota baterie klesne.
	NESOULAD VYROVNÁVÁNÍ (BAL MISMATCH)	Zkontrolujte, zda nenabíjíte současně 12S a 14S baterie, počet článků musí být na obou kanálech stejný.
	OBRÁCENÁ POLARITA (REV POLARITY)	Zkontrolujte, zda je polarita kabelu baterie připojena obráceně.

SPECIFIKACE

Vstup: 100-240V/50-60Hz
Články: LiPo 12S/14S LiHV 12S
Pracovní režim: Rychlé nabíjení (Fast charge) / Nabíjení (Charge) / Skladování (Storage)
Výkon vybíjení při skladování: 60W
Vypínací napětí při skladování: 3,8V/článek
Rozměry: 294 mm x 135,5 mm x 212 mm
Hmotnost: 4,2 kg
Nabíjecí proud:

AC220V Rychlé nabíjení (Fast Charge): 25A

Nabíjení (Charge): 25A (celkem 25A pro dva kanály)

AC120V Rychlé nabíjení (Fast Charge): 9A

Nabíjení (Charge): 9A (celkem 9A pro dva kanály)

Výstupní výkon AC220V: 1500W
Výstupní výkon AC120V: 600W

VAROVÁNÍ A BEZPEČNOSTNÍ OPATŘENÍ

Tato varování a bezpečnostní upozornění jsou obzvláště důležitá. Pro maximální bezpečnost dodržujte pokyny. V opačném případě může dojít k poškození nabíječky a baterie, nebo v nejhorším případě k požáru.

Nikdy nenechávejte nabíječku bez dozoru, když je připojena k napájení. Pokud dojde k jakékoli poruše, OKAMŽITĚ UKONČETE PROCES a nahlédněte do návodu k obsluze.
Udržujte nabíječku v dostatečné vzdálenosti od prachu, vlhkosti, deště, tepla, přímého slunečního záření a vibrací.
Přípustné vstupní napětí AC je AC 100-240V. Pokud používáte venku, ujistěte se, že elektrický generátor může poskytnout stabilní napětí a výkon. Významné kolísání napětí poškodí nabíječku; v případě potřeby použijte regulátor napětí.
Tato nabíječka a baterie by měly být umístěny na žáruvzdorném, nehořlavém a nevodivém povrchu. Nikdy je nepokládejte na autosedačku, koberec nebo podobně. Udržujte všechny hořlavé a těkavé materiály mimo provozní oblast.
Ujistěte se, že znáte specifikace baterie, abyste zajistili, že splňuje požadavky této nabíječky. Pokud je nabíječka naprogramována nesprávně, může dojít k poškození baterie a nabíječky. Může dojít k požáru nebo výbuchu v důsledku přebití.
Nikdy se nepokoušejte nabíjet nebo vybíjet následující typy baterií
1. Bateriový blok, který se skládá z různých typů článků (včetně různých výrobců);
2. Baterie, která je již plně nabitá nebo jen mírně vybitá;
3. Nenabíjecí baterie (nebezpečí výbuchu);
4. Baterie vyžaduje jinou techniku nabíjení;
5. Vadná nebo poškozená baterie;
6. Baterie vybavená integrovaným nabíjecím obvodem nebo ochranným obvodem;
7. Baterie instalované v jiných zařízeních nebo připojené k jiným dílům;
8. Baterie, u kterých výrobce výslovně neuvádí, že jsou vhodné pro proudy, které nabíječka dodává během procesu nabíjení.
Před nabíjením mějte na paměti následující body:
1. Vybrali jste vhodný program pro typ baterie, kterou nabíjíte?
2. Nastavili jste dostatečný proud pro nabíjení?
3. Zkontrolovali jste, zda jsou všechna připojení pevná a bezpečná? Ujistěte se, že v obvodu nejsou žádné přerušované kontakty.
Nabíjení
1. Během procesu nabíjení je do baterie dodáváno specifické množství elektrické energie. Kapacita nabití se vypočítá vynásobením nabíjecího proudu dobou nabíjení. Maximální přípustný nabíjecí proud se liší v závislosti na typu baterie nebo jejím výkonu a lze jej nalézt v informacích od výrobce baterie. Pouze baterie, u kterých je výslovně uvedeno, že jsou schopny rychlého nabíjení (quick-charge), smí být nabíjeny proudy vyššími než je standardní nabíjecí proud.
2. Připojte baterii ke svorce nabíječky. Červená je kladná a černá je záporná. Vzhledem k rozdílu mezi odporem kabelu a konektoru nemůže nabíječka detekovat odpor bateriového bloku. Základním požadavkem pro správnou funkci nabíječky je, aby nabíjecí kabel měl dostatečný průřez vodiče a aby byly na obou koncích namontovány vysoce kvalitní konektory, které jsou obvykle pozlacené.
3. Vždy se řiďte návodem k baterii od výrobce ohledně metod nabíjení, doporučeného nabíjecího proudu a doby nabíjení. Zejména lithiová baterie by měla být nabíjena striktně podle pokynů pro nabíjení od výrobce.
4. Zvláštní pozornost by měla být věnována připojení lithiových baterií.
5. Nepokoušejte se libovolně rozebírat bateriový blok.
Nabíječka není vhodná pro děti do 14 let. Osoby s poruchami chování, duševními poruchami nebo bez zkušeností by ji měly používat pod dohledem a vedením. Dětem je zakázáno si s ní hrát. Rovněž NEMAJÍ dovoleno čistit a udržovat zařízení bez dozoru.
