Skyrc PC1500 - Manual de utilizare pentru încărcătorul inteligent de baterii 12/14S cu canal dual

INTRODUCERE

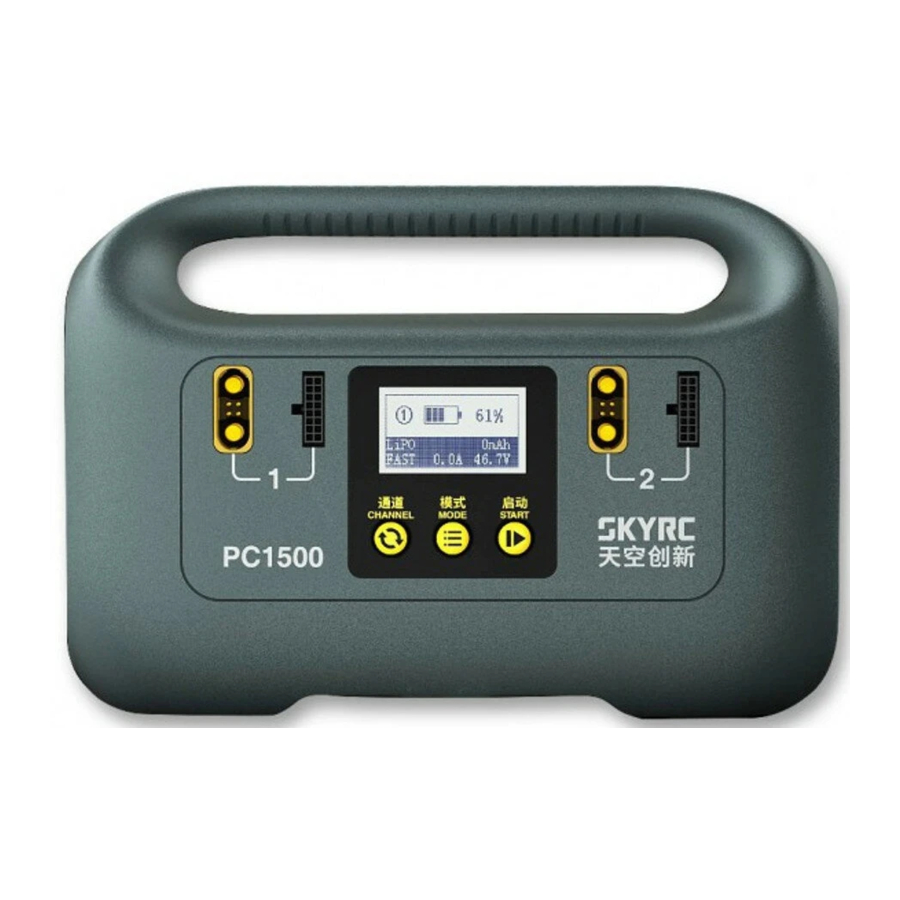

SkyRC PC1500 este un încărcător inteligent care integrează comunicarea CAN pentru baterii inteligente și baterii litiu obișnuite. Poate conecta două baterii în același timp. Puterea maximă de ieșire a încărcătorului este de până la 1500W. Are trei moduri de lucru: Încărcare rapidă (Fast Charge), Încărcare (Charge) și Stocare (Storage). În plus, PC1500 este capabil să încarce baterii inteligente cu comunicare CAN personalizată. De asemenea, vine cu protecții multiple: supracurent, supraîncărcare, protecție la supratemperatură și indicator LED cu operațiuni ușoare și performanțe fiabile.

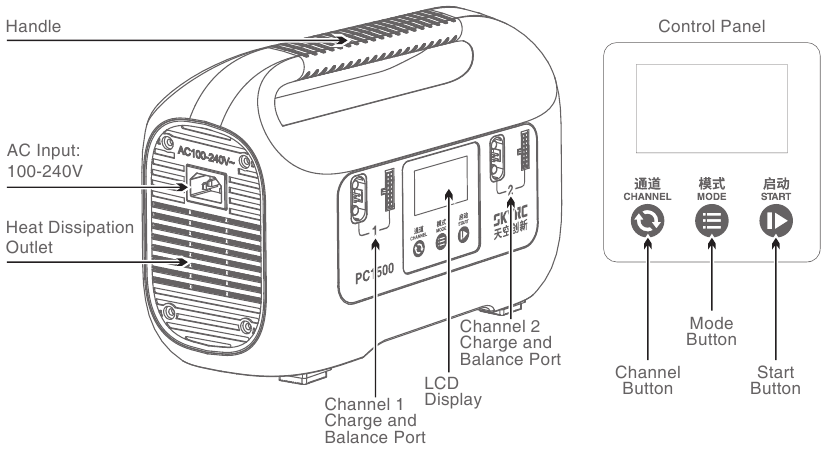

CARACTERISTICI

• Suportă 2 pachete de baterii LiPo de 12S sau 14S
• Suportă 2 pachete de baterii LiHV de 12S
• Trei moduri de lucru: Încărcare rapidă (Fast Charge), Încărcare (Charge) și Stocare (Storage)
• Siguranță maximă cu protecție la scurtcircuit, protecție la polaritate inversă și protecție la supratemperatură
• Suportă personalizarea pentru comunicarea CAN
• Putere maximă de ieșire de 1500W
• Ecran în chineză și engleză
• Voltmetru pentru baterie

PROCEDURA DE OPERARE

Vă rugăm să vă asigurați că alimentarea cu curent alternativ este bine împământată înainte de utilizare și să urmați cu strictețe procedurile de operare de mai jos.

Încărcătorul poate conecta până la 2 baterii.

1. Pornire: Conectați alimentarea cu curent alternativ, încărcătorul va emite un bip o dată, iar ventilatorul va începe să se rotească în timpul autotestării;

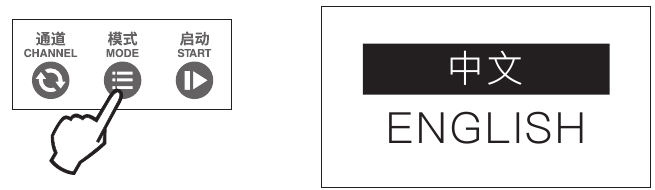

2. Selectați limba:
   Utilizare inițială: apăsați scurt butonul MODE (mod), alegeți limba dorită în interfață, apoi apăsați butonul START (pornire) pentru a confirma.
   Utilizare de rutină: apăsați lung butonul MODE (mod) timp de 10 secunde pentru a intra în interfața de selectare a limbii
   După ce ați ales limba dorită, apăsați și mențineți apăsat butonul START (pornire) pentru a confirma.


3. Selectați tipul de baterie: Apăsați și mențineți apăsate simultan butoanele MODE (mod) și START (pornire) timp de trei secunde pentru a selecta tipul de baterie: LiPo sau LiHV.

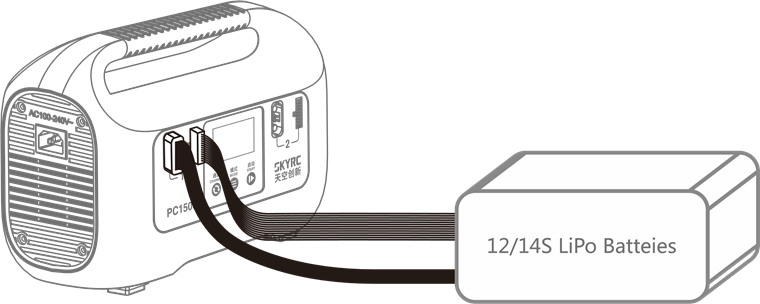

4. Conectați bateria: vă rugăm să urmați diagrama de mai jos pentru a conecta bateria. (Încărcătorul va detecta automat celulele bateriei.

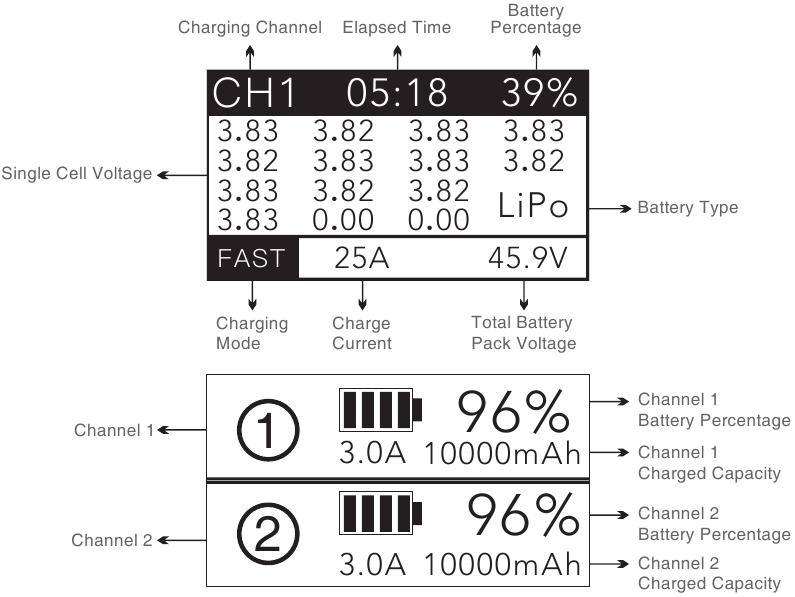

5. Selectați modul de încărcare: Încărcare rapidă (Fast Charge) sau Încărcare (Charge) pentru a apăsa lung butonul START (pornire) timp de trei secunde pentru a începe încărcarea.
   Notă: Bateriile 12S și 14S nu pot fi încărcate simultan; apăsați scurt butonul START (pornire) pentru a opri încărcarea sau pentru a ieși din starea anormală.

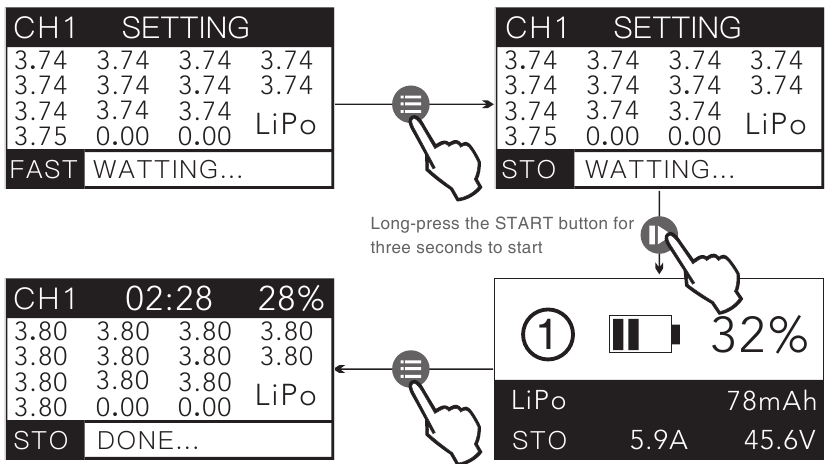

ÎNTREȚINEREA BATERIEI

Dacă o baterie cu litiu nu va fi utilizată o perioadă lungă de timp, este foarte recomandat să încărcați sau să descărcați bateria cu o singură celulă la 3,8V±0,05V cu modul STORAGE (stocare) pentru a prelungi durata de viață a bateriei.
Dacă tensiunea bateriei este mai mică de 3,8V±0,05V per celulă, încărcătorul va încărca bateria la 3,8V±0,05V per celulă în modul STORAGE (stocare);
Dacă tensiunea bateriei este mai mare de 3,8V±0,05V per celulă, încărcătorul va descărca bateria la 3,8V±0,05V per celulă în modul STORAGE (stocare).
Selectați modul STORAGE (stocare) și apăsați lung butonul START (pornire) timp de trei secunde pentru a începe întreținerea bateriei.
Apăsați scurt butonul START (pornire) pentru a opri întreținerea sau pentru a ieși din starea anormală.

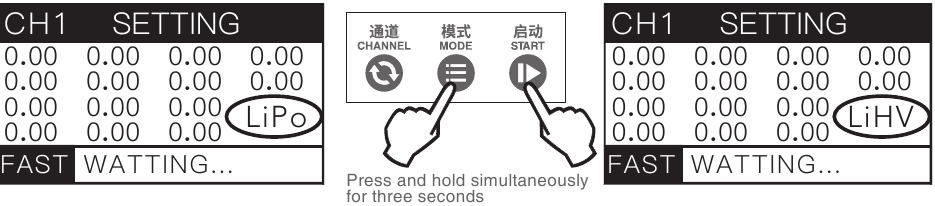

SCHIMBAREA TIPULUI DE BATERIE

Apăsați și mențineți apăsate simultan butoanele MODE (mod) și START (pornire) timp de trei secunde pentru a selecta tipul de baterie: LiPo sau LiHV.

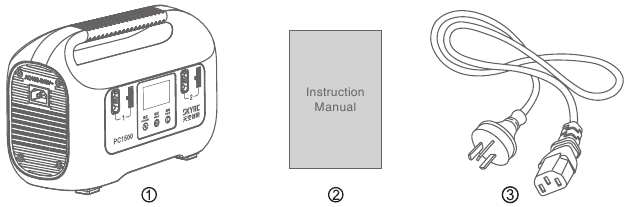

ÎN CUTIE

1. Încărcător PC1500 *1
2. Manual de instrucțiuni *1
3. Cablu de alimentare de 10A *1

DEPANARE

SPECIFICAȚII

Intrare: 100-240V/50-60Hz
Celule: LiPo 12S/14S LiHV 12S
Mod de lucru: Încărcare rapidă (Fast charge) / Încărcare (Charge) / Stocare (Storage)
Putere de descărcare stocare: 60W
Tensiune de întrerupere stocare: 3,8V/Celulă
Dimensiune: 294mmx135.5mmx212mm
Greutate:4.2KG
Curent de încărcare:

Încărcare rapidă AC220V (AC220V Fast Charge): 25A

Încărcare (Charge): 25A(Total 25A pentru două canale)

Încărcare rapidă AC120V (AC120V Fast Charge): 9A

Încărcare (Charge): 9A(Total 9A pentru două canale)

Putere de ieșire AC220V: 1500W
Putere de ieșire AC120V: 600W

AVERTISMENTE ȘI PRECAUȚII DE SIGURANȚĂ

Aceste avertismente și note de siguranță sunt deosebit de importante. Vă rugăm să urmați instrucțiunile pentru o siguranță maximă. În caz contrar, încărcătorul și bateria pot fi deteriorate sau, în cel mai rău caz, pot lua foc.

• Nu lăsați niciodată încărcătorul nesupravegheat atunci când este conectat la sursa de alimentare. Dacă apare vreo defecțiune, ÎNTRERUPEȚI IMEDIAT PROCESUL și consultați manualul de utilizare.
• Păstrați încărcătorul departe de praf, umezeală, ploaie, căldură, lumina directă a soarelui și vibrații.
• Tensiunea de intrare CA permisă este AC 100-240V. Vă rugăm să vă asigurați că generatorul electric poate furniza tensiune și putere stabile dacă îl utilizați în aer liber. Fluctuația semnificativă a tensiunii va deteriora încărcătorul; vă rugăm să utilizați un regulator de tensiune dacă este necesar.
• Acest încărcător și bateria trebuie așezate pe o suprafață rezistentă la căldură, neinflamabilă și neconductivă. Nu le așezați niciodată pe un scaun de mașină, pe covor sau altele asemenea. Păstrați toate materialele inflamabile și volatile departe de zona de operare.
• Asigurați-vă că cunoașteți specificațiile bateriei pentru a vă asigura că aceasta îndeplinește cerințele acestui încărcător. Dacă încărcătorul este programat incorect, bateria și încărcătorul pot fi deteriorate. Poate provoca incendiu sau explozie din cauza supraîncărcării.
• Nu încercați niciodată să încărcați sau să descărcați următoarele tipuri de baterii
  1. Un pachet de baterii care constă din diferite tipuri de celule (inclusiv de la diferiți producători);
  2. O baterie deja complet încărcată sau doar ușor descărcată;
  3. Baterii nereîncărcabile (Pericol de explozie);
  4. O baterie necesită o tehnică de încărcare diferită;
  5. O baterie defectuoasă sau deteriorată;
  6. O baterie echipată cu un circuit de încărcare integral sau un circuit de protecție;
  7. Baterii instalate în alte dispozitive sau conectate la alte părți;
  8. Bateriile despre care producătorul nu a declarat în mod expres că sunt potrivite pentru curenții pe care încărcătorul îi furnizează în timpul procesului de încărcare.
• Vă rugăm să rețineți următoarele puncte înainte de încărcare:
  1. Ați selectat programul adecvat pentru tipul de baterie pe care o încărcați?
  2. Ați setat un curent adecvat pentru încărcare?
  3. Ați verificat dacă toate conexiunile sunt ferme și sigure? Asigurați-vă că nu există contacte intermitente în niciun punct al circuitului.
• Încărcare
  1. În timpul procesului de încărcare, o anumită cantitate de energie electrică este introdusă în baterie. Capacitatea de încărcare se calculează prin înmulțirea curentului de încărcare cu timpul de încărcare. Curentul maxim permis de încărcare variază în funcție de tipul bateriei sau de performanța acesteia și poate fi găsit în informațiile producătorului bateriei. Numai bateriile despre care se afirmă în mod expres că sunt capabile de încărcare rapidă pot fi încărcate la rate mai mari decât curentul standard de încărcare.
  2. Conectați bateria la terminalul încărcătorului. Roșu este pozitiv și negru este negativ. Datorită diferenței dintre rezistența cablului și a conectorului, încărcătorul nu poate detecta rezistența pachetului de baterii. Cerința esențială a încărcătorului pentru a funcționa corect este ca cablul de încărcare să aibă o secțiune transversală adecvată a conductorului și ca la ambele capete să fie montate conectori de înaltă calitate, care sunt de obicei placați cu aur.
  3. Consultați întotdeauna manualul producătorului bateriei cu privire la metodele de încărcare, curentul de încărcare recomandat și timpul de încărcare. În special, bateria cu litiu trebuie încărcată strict conform instrucțiunilor de încărcare ale producătorului.
  4. Trebuie acordată o atenție specială conexiunii bateriilor cu litiu.
  5. Nu încercați să dezasamblați pachetul de baterii în mod arbitrar.
• Încărcătorul nu este potrivit pentru copiii sub 14 ani. Persoanele cu tulburări de comportament, tulburări psihice sau fără experiență ar trebui să îl folosească sub supraveghere și îndrumare. Copiilor le este interzis să se joace cu el. De asemenea, NU au voie să curețe și să întrețină dispozitivul fără supraveghere.
