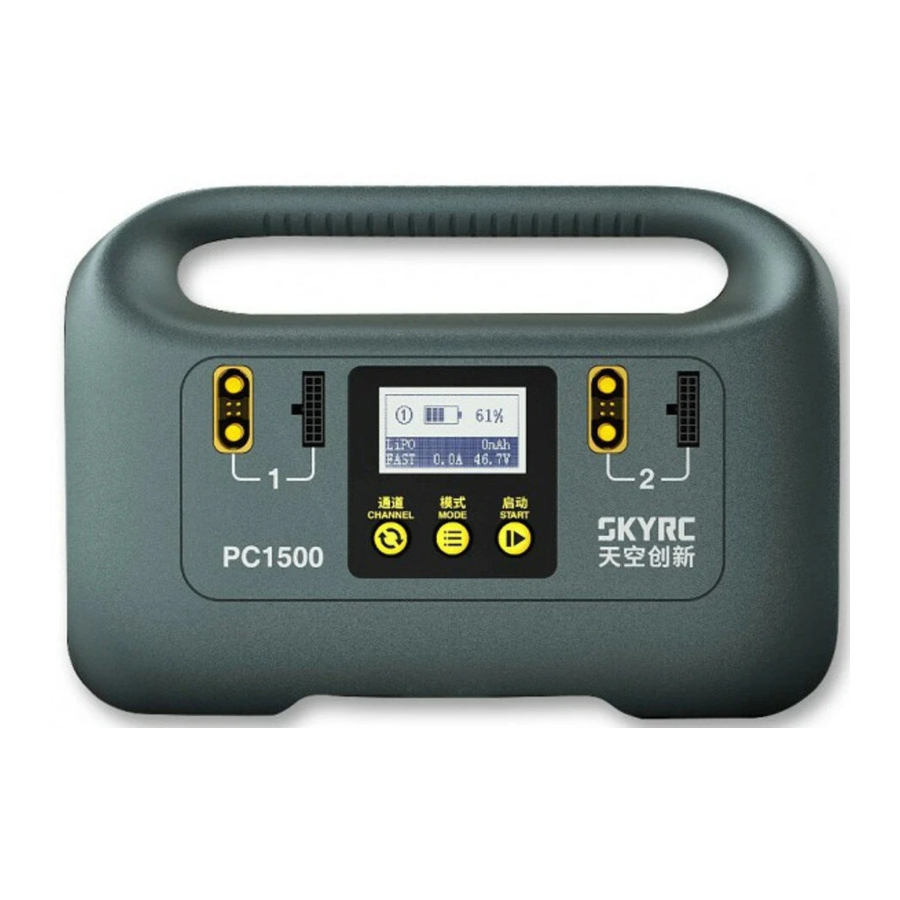

Skyrc PC1500 - Қос арналы интеллектуалды 12/14S батарея зарядтағышының нұсқаулығы

КІРІСПЕ

SkyRC PC1500 — смарт батареялар мен кәдімгі литий батареялары үшін CAN байланысын біріктіретін интеллектуалды зарядтағыш. Ол бір уақытта екі батареяны қоса алады. Зарядтағыштың максималды шығыс қуаты 1500 Вт-қа дейін жетеді. Оның жылдам зарядтау, зарядтау және сақтаудың үш жұмыс режимі бар. Сонымен қатар, PC1500 реттелетін CAN байланысы бар смарт батареяларды зарядтай алады. Ол сондай-ақ бірнеше қорғаныспен бірге келеді: шамадан тыс ток, шамадан тыс зарядтау, шамадан тыс температурадан қорғау және қарапайым жұмыстары мен сенімді өнімділігі бар LED индикаторы.

ЕРЕКШЕЛІКТЕРІ

• 12S немесе 14S LiPo батареяларының 2 жинағын қолдау
• 12S LiHV батареяларының 2 жинағын қолдау
• Жылдам зарядтау, зарядтау және сақтаудың үш жұмыс режимі
• Қысқа тұйықталудан қорғаудың, кері полярлықтан қорғаудың және шамадан тыс температурадан қорғаудың максималды қауіпсіздігі
• CAN байланысы үшін реттеуді қолдау
• Максималды шығыс қуаты 1500 Вт
• Қытай және ағылшын тілдеріндегі экран
• Батарея кернеуін өлшеуіш

ЖҰМЫС ТӘРТІБІ

Пайдаланар алдында айнымалы ток көзінің жақсы жерге қосылғанына көз жеткізіңіз және төмендегі жұмыс тәртібін қатаң сақтаңыз.

Зарядтағыш 2 батареяға дейін қосыла алады.

1. Қуатты қосу: Айнымалы ток көзін қосыңыз, зарядтағыш бір рет дыбыс береді және желдеткіш өзін-өзі тексеру кезінде айнала бастайды;
2. Тілді таңдау:
   Алғашқы пайдалану: MODE түймесін қысқа басып, интерфейсте күтілетін тілді таңдаңыз, содан кейін растау үшін START түймесін басыңыз.
   Күнделікті пайдалану: тілді таңдау интерфейсіне кіру үшін MODE түймесін 10 секунд басып тұрыңыз
   Күтілетін тілді таңдағаннан кейін растау үшін START түймесін басып тұрыңыз.


3. Батарея түрін таңдау: LiPo немесе LiHV батарея түрін таңдау үшін MODE және START түймелерін бір уақытта үш секунд басып тұрыңыз.
4. Батареяны қосу: батареяны қосу үшін төмендегі диаграмманы орындаңыз. (Зарядтағыш батарея ұяшықтарын автоматты түрде анықтайды.


5. Зарядтау режимін таңдау: Зарядтауды бастау үшін START түймесін үш секунд басып тұрыңыз: Жылдам зарядтау немесе Зарядтау.
   Ескертпе: 12S және 14S батареяларын бір уақытта зарядтауға болмайды; зарядтауды тоқтату немесе қалыптан тыс күйден шығу үшін START түймесін қысқа басыңыз.

БАТАРЕЯҒА ҚЫЗМЕТ КӨРСЕТУ

Егер литий батареясы ұзақ уақыт пайдаланылмаса, батареяның қызмет ету мерзімін ұзарту үшін бір ұяшықты батареяны STORAGE режимінде 3,8В±0,05В дейін зарядтау немесе разрядтау ұсынылады.
Егер батарея кернеуі әр ұяшық үшін 3,8В±0,05В төмен болса, зарядтағыш STORAGE режимінде батареяны әр ұяшық үшін 3,8В±0,05В дейін зарядтайды;
Егер батарея кернеуі әр ұяшық үшін 3,8В±0,05В жоғары болса, зарядтағыш STORAGE режимінде батареяны әр ұяшық үшін 3,8В±0,05В дейін разрядтайды.
Батареяға қызмет көрсетуді бастау үшін STORAGE режимін таңдап, START түймесін үш секунд басып тұрыңыз.
Қызмет көрсетуді тоқтату немесе қалыптан тыс күйден шығу үшін START түймесін қысқа басыңыз.

БАТАРЕЯ ТҮРІН АУЫСТЫРУ

LiPo немесе LiHV батарея түрін таңдау үшін MODE және START түймелерін бір уақытта үш секунд басып тұрыңыз.

ҚОРАПТА

1. PC1500 зарядтағышы *1
2. Нұсқаулық *1
3. 10A айнымалы ток сымы *1

АҚАУЛЫҚТАРДЫ ТҮЗЕТУ

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

Кіріс: 100-240В/50-60Гц
Ұяшықтар: LiPo 12S/14S LiHV 12S
Жұмыс режимі: Жылдам зарядтау / Зарядтау / Сақтау
Сақтау разрядының қуаты: 60 Вт
Сақтауды өшіру кернеуі: 3,8В/Ұяшық
Өлшемі: 294ммx135,5ммx212мм
Салмағы:4,2КГ
Зарядтау тогы:

AC220V жылдам зарядтау: 25A

Зарядтау: 25A (Екі арна үшін барлығы 25A)

AC120V жылдам зарядтау: 9A

Зарядтау: 9A (Екі арна үшін барлығы 9A)

AC220V шығыс қуаты: 1500 Вт
AC120V шығыс қуаты: 600 Вт

ЕСКЕРТУ ЖӘНЕ ҚАУІПСІЗДІК ШАРАЛАРЫ

Бұл ескертулер мен қауіпсіздік ескертпелері өте маңызды. Максималды қауіпсіздік үшін нұсқауларды орындаңыз. Әйтпесе, зарядтағыш пен батарея зақымдалуы мүмкін, немесе ең нашар жағдайда өрт шығуы мүмкін.

• Зарядтағыш қуат көзіне қосылған кезде оны ешқашан қараусыз қалдырмаңыз. Қандай да бір ақаулық орын алса, ДЕРЕУ ПРОЦЕСТІ ТОҚТАТЫҢЫЗ және пайдалану нұсқаулығын қараңыз.
• Зарядтағышты шаңнан, ылғалдан, жаңбырдан, ыстықтан, тікелей күн сәулесінен және дірілден аулақ ұстаңыз.
• Рұқсат етілген айнымалы ток кіріс кернеуі AC 100-240В. Егер сыртта пайдалансаңыз, электр генераторы тұрақты кернеу мен қуатты қамтамасыз ете алатынына көз жеткізіңіз. Кернеудің айтарлықтай ауытқуы зарядтағышты зақымдайды; қажет болса, кернеу реттегішін пайдаланыңыз.
• Бұл зарядтағыш пен батарея ыстыққа төзімді, жанбайтын және өткізбейтін бетке қойылуы керек. Оларды ешқашан автокөлік орындығына, кілемге немесе сол сияқты заттарға қоймаңыз. Барлық жанғыш және ұшқыш материалдарды жұмыс аймағынан алыс ұстаңыз.
• Осы зарядтағыштың талаптарына сәйкес келетініне көз жеткізу үшін батареяның техникалық сипаттамаларын білетініңізге көз жеткізіңіз. Егер зарядтағыш дұрыс бағдарламаланбаса, батарея мен зарядтағыш зақымдалуы мүмкін. Шамадан тыс зарядтау салдарынан өрт немесе жарылыс тудыруы мүмкін.
• Төмендегі батарея түрлерін ешқашан зарядтауға немесе разрядтауға тырыспаңыз
  1. Әртүрлі типтегі ұяшықтардан тұратын батарея жинағы (соның ішінде әртүрлі өндірушілер);
  2. Толық зарядталған немесе аздап разрядталған батарея;
  3. Қайта зарядталмайтын батареялар (Жарылыс қаупі);
  4. Батарея басқа зарядтау әдісін қажет етеді;
  5. Ақаулы немесе зақымдалған батарея;
  6. Кіріктірілген зарядтау тізбегімен немесе қорғаныс тізбегімен жабдықталған батарея;
  7. Басқа құрылғыларға орнатылған немесе басқа бөліктерге қосылған батареялар;
  8. Өндіруші зарядтау процесінде зарядтағыш беретін токтарға жарамды деп тікелей көрсетпеген батареялар.
• Зарядтау алдында келесі мәселелерді есте сақтаңыз:
  1. Сіз зарядтап жатқан батарея түріне сәйкес келетін тиісті бағдарламаны таңдадыңыз ба?
  2. Зарядтау үшін жеткілікті токты орнаттыңыз ба?
  3. Барлық қосылымдардың мықты және қауіпсіз екенін тексердіңіз бе? Тізбекте кез келген жерде үзіліссіз контактілердің жоқ екеніне көз жеткізіңіз.
• Зарядтау
  1. Зарядтау процесінде батареяға белгілі бір мөлшерде электр энергиясы беріледі. Зарядтау сыйымдылығы зарядтау тогын зарядтау уақытына көбейту арқылы есептеледі. Рұқсат етілген максималды зарядтау тогы батарея түріне немесе оның өнімділігіне байланысты өзгереді және оны батарея өндірушісінің ақпаратынан табуға болады. Тек жылдам зарядтауға қабілетті деп тікелей көрсетілген батареяларға стандартты зарядтау тогынан жоғары жылдамдықпен зарядтауға рұқсат етіледі.
  2. Батареяны зарядтағыштың терминалына қосыңыз. Қызыл оң, ал қара теріс. Кабель мен қосқыш кедергісі арасындағы айырмашылыққа байланысты зарядтағыш батарея жинағының кедергісін анықтай алмайды. Зарядтағыштың дұрыс жұмыс істеуінің маңызды шарты - зарядтау сымының жеткілікті өткізгіш қимасы болуы және әдетте алтынмен қапталған жоғары сапалы қосқыштар екі ұшына да орнатылуы керек.
  3. Зарядтау әдістері, ұсынылатын зарядтау тогы және зарядтау уақыты туралы батарея өндірушісінің нұсқаулығын әрқашан қараңыз. Әсіресе, литий батареясын өндірушінің зарядтау нұсқаулығына сәйкес қатаң түрде зарядтау керек.
  4. Литий батареяларын қосуға ерекше назар аудару керек.
  5. Батарея жинағын өз бетіңізше бөлшектеуге тырыспаңыз.
• Зарядтағыш 14 жасқа толмаған балаларға жарамайды. Мінез-құлқы бұзылған, психикалық ауытқуы бар немесе тәжірибесі жоқ адамдар оны қадағалау және басшылық ету арқылы пайдалануы керек. Балалардың онымен ойнауына тыйым салынады. Оларға сондай-ақ құрылғыны қадағалаусыз тазалауға және күтіп ұстауға РҰҚСАТ ЕТІЛМЕЙДІ.
