Skyrc PC1500 - Manuál k inteligentnej nabíjačke batérií 12/14S s dvoma kanálmi

Obsah

1 ÚVOD
2 VLASTNOSTI
3 POSTUP OBSLUHY
4 ÚDRŽBA BATÉRIE
5 PREPÍNANIE TYPU BATÉRIE
6 OBSAH BALENIA
7 RIEŠENIE PROBLÉMOV
8 ŠPECIFIKÁCIE
9 VÝSTRAHA A BEZPEČNOSTNÉ OPATRENIA
10 Stiahnuť návod
11 V iných jazykoch

ÚVOD

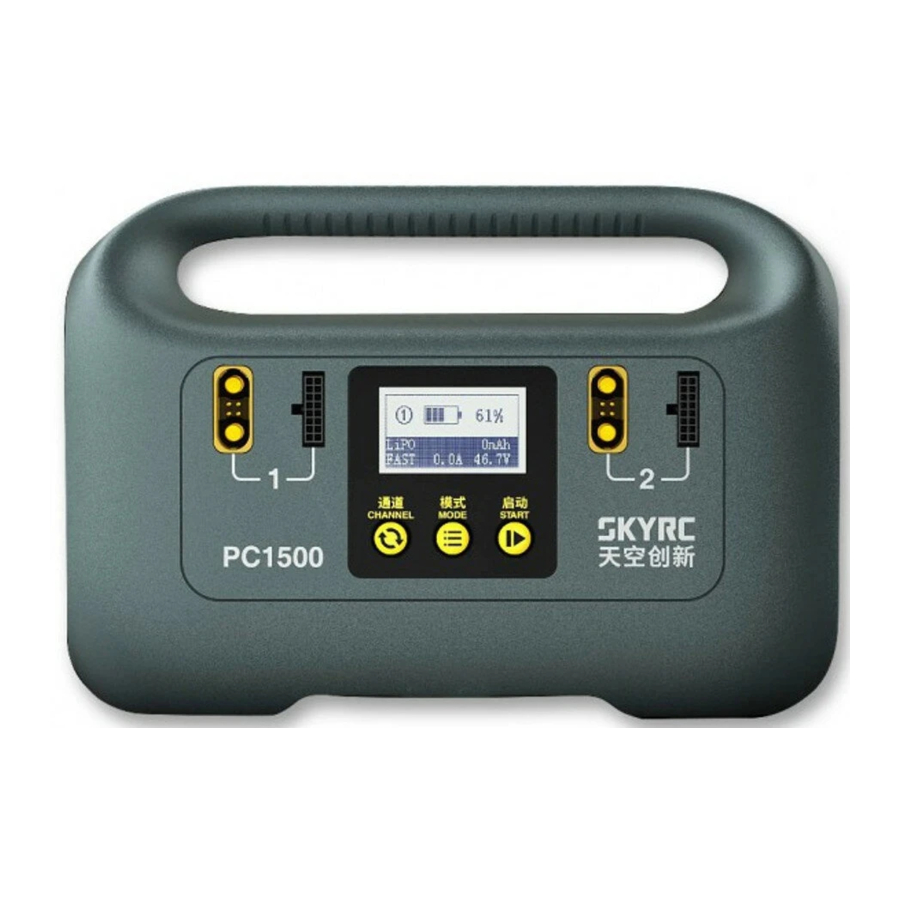

SkyRC PC1500 je inteligentná nabíjačka, ktorá integruje CAN komunikáciu pre inteligentné batérie a bežné lítiové batérie. Môže pripojiť dve batérie súčasne. Maximálny výstupný výkon nabíjačky je až 1500W. Má tri pracovné režimy: Rýchle nabíjanie (Fast Charge), Nabíjanie (Charge) a Skladovanie (Storage). Okrem toho je PC1500 schopná nabíjať inteligentné batérie s prispôsobenou CAN komunikáciou. Dodáva sa tiež s viacnásobnou ochranou: nadprúdová ochrana, ochrana proti prebitiu, ochrana proti prehriatiu a LED indikátor s jednoduchou obsluhou a spoľahlivým výkonom.

VLASTNOSTI

Podpora 2 balení 12S alebo 14S LiPo batérií
Podpora 2 balení 12S LiHV batérií
Tri pracovné režimy: Rýchle nabíjanie (Fast Charge), Nabíjanie (Charge) a Skladovanie (Storage)
Maximálna bezpečnosť vďaka ochrane proti skratu, ochrane proti prepólovaniu a ochrane proti prehriatiu
Podpora prispôsobenia pre CAN komunikáciu
Maximálny výstupný výkon 1500W
Obrazovka v čínskom a anglickom jazyku
Merač napätia batérie

POSTUP OBSLUHY

Pred použitím sa uistite, že je napájanie striedavým prúdom dobre uzemnené, a prísne dodržiavajte nižšie uvedené prevádzkové postupy.

Nabíjačka môže pripojiť až 2 batérie.

Zapnutie: Pripojte napájanie striedavým prúdom, nabíjačka raz pípne a ventilátor sa počas autotestu začne otáčať;
Výber jazyka:
Prvé použitie: krátko stlačte tlačidlo MODE (režim), vyberte v rozhraní požadovaný jazyk a potom stlačením tlačidla START (spustiť) potvrďte.
Bežné používanie: dlho stlačte tlačidlo MODE (režim) na 10 sekúnd, aby ste vstúpili do rozhrania na výber jazyka
Po výbere požadovaného jazyka stlačte a podržte tlačidlo START (spustiť) na potvrdenie.
Výber typu batérie: Súčasne stlačte a podržte tlačidlá MODE (režim) a START (spustiť) na tri sekundy, aby ste vybrali typ batérie: LiPo alebo LiHV.
Pripojenie batérie: pri pripájaní batérie postupujte podľa nižšie uvedeného diagramu. (Nabíjačka automaticky zistí články batérie.
Výber režimu nabíjania: Rýchle nabíjanie (Fast Charge) alebo Nabíjanie (Charge) dlhým stlačením tlačidla START (spustiť) na tri sekundy spustíte nabíjanie.
Poznámka: 12S a 14S batérie sa nedajú nabíjať súčasne; krátkym stlačením tlačidla START (spustiť) zastavíte nabíjanie alebo ukončíte abnormálny stav.

ÚDRŽBA BATÉRIE

Ak sa lítiová batéria nebude dlhší čas používať, dôrazne sa odporúča nabiť alebo vybiť jednočlánkovú batériu na 3,8 V±0,05 V v režime STORAGE (skladovanie), aby sa predĺžila životnosť batérie.
Ak je napätie batérie nižšie ako 3,8 V±0,05 V na článok, nabíjačka nabije batériu na 3,8 V±0,05 V na článok v režime STORAGE (skladovanie);
Ak je napätie batérie vyššie ako 3,8 V±0,05 V na článok, nabíjačka vybije batériu na 3,8 V±0,05 V na článok v režime STORAGE (skladovanie).
Vyberte režim STORAGE (skladovanie) a dlhým stlačením tlačidla START (spustiť) na tri sekundy spustíte údržbu batérie.
Krátkym stlačením tlačidla START (spustiť) zastavíte údržbu alebo ukončíte abnormálny stav.

PREPÍNANIE TYPU BATÉRIE

Súčasne stlačte a podržte tlačidlá MODE (režim) a START (spustiť) na tri sekundy, aby ste vybrali typ batérie: LiPo alebo LiHV.

OBSAH BALENIA

Nabíjačka PC1500 *1
Návod na použitie *1
10A napájací kábel *1

RIEŠENIE PROBLÉMOV

Správa	Problémy	Riešenie
Porucha nabíjania	HLAVNÝ PORT JE POKAZENÝ	Skontrolujte, či je pripojenie medzi batériou a nabíjačkou správne
	KOMUNIKÁCIA JE POKAZENÁ	Chyba komunikácie
	ROZDIEL V NAPÄTÍ ČLÁNKU	Rozdiel napätia je vyšší ako 300 mV medzi najvyšším a najnižším, keď je napätie jedného článku vyššie ako 3,8 V. Rozdiel napätia je vyšší ako 300 mV, pripojenie nie je dobré, pripojte znova.
	CHYBA PORTU VYROVNÁVANIA	Pripojte znova alebo vymeňte vyrovnávací kábel a batériu, aby ste ich znova nabili.
	PORT VYROVNÁVANIA PREKROČENÝ	Rozdiel napätia medzi hlavným a vyrovnávacím portom je príliš vysoký, vymeňte kratší vyrovnávací kábel, aby ste ho znova nabili.
	VYSOKÁ TEPLOTA VÝKONU	Nabíjačka pracovala preťažená; počkajte, kým teplota nabíjačky neklesne.
	CHYBA VSTUPU AC	Skontrolujte, či nie je vstupné napätie príliš vysoké alebo príliš nízke
	OCHRANA TEPLOTY BATÉRIE	Počkajte, kým teplota batérie neklesne.
	NESÚLAD VYROVNÁVANIA	Skontrolujte, či nenabíjate súčasne batérie 12S a 14S, počet článkov musí byť na oboch kanáloch rovnaký.
	REVERZNÁ POLARITA	Skontrolujte, či nie je polarita kábla batérie pripojená opačne.

ŠPECIFIKÁCIE

Vstup: 100-240V/50-60Hz
Články: LiPo 12S/14S LiHV 12S
Pracovný režim: Rýchle nabíjanie (Fast charge) / Nabíjanie (Charge) / Skladovanie (Storage)
Výkon vybíjania pri skladovaní: 60W
Hraničné napätie pri skladovaní: 3,8V/článok
Veľkosť: 294mmx135.5mmx212mm
Hmotnosť:4.2KG
Nabíjací prúd:

Rýchle nabíjanie AC220V: 25A

Nabíjanie: 25A (Celkovo 25A pre dva kanály)

Rýchle nabíjanie AC120V: 9A

Nabíjanie: 9A (Celkovo 9A pre dva kanály)

Výstupný výkon AC220V: 1500W
Výstupný výkon AC120V: 600W

VÝSTRAHA A BEZPEČNOSTNÉ OPATRENIA

Tieto varovania a bezpečnostné poznámky sú obzvlášť dôležité. Dodržujte pokyny pre maximálnu bezpečnosť. V opačnom prípade sa môže nabíjačka a batéria poškodiť, alebo v najhoršom prípade môže dôjsť k požiaru.

Nikdy nenechávajte nabíjačku bez dozoru, keď je pripojená k zdroju napájania. Ak sa vyskytne akákoľvek porucha, OKAMŽITE UKONČITE PROCES a pozrite si návod na obsluhu.
Udržujte nabíjačku v dostatočnej vzdialenosti od prachu, vlhkosti, dažďa, tepla, priameho slnečného žiarenia a vibrácií.
Povolené vstupné napätie striedavého prúdu je AC 100-240V. Uistite sa, že elektrický generátor dokáže poskytnúť stabilné napätie a výkon, ak ho používate vonku. Výrazné kolísanie napätia poškodí nabíjačku; v prípade potreby použite regulátor napätia.
Táto nabíjačka a batéria by mali byť umiestnené na tepelne odolnom, nehorľavom a nevodivom povrchu. Nikdy ich neklaďte na autosedačku, koberec a pod. Udržujte všetky horľavé a prchavé materiály mimo prevádzkového priestoru.
Uistite sa, že poznáte špecifikácie batérie, aby ste sa uistili, že spĺňa požiadavky tejto nabíjačky. Ak je nabíjačka nesprávne naprogramovaná, batéria a nabíjačka sa môžu poškodiť. Môže to spôsobiť požiar alebo výbuch v dôsledku prebitia.
Nikdy sa nepokúšajte nabíjať alebo vybíjať nasledujúce typy batérií
1. Batéria, ktorá sa skladá z rôznych typov článkov (vrátane rôznych výrobcov);
2. Batéria, ktorá je už úplne nabitá alebo len mierne vybitá;
3. Nenabíjateľné batérie (nebezpečenstvo výbuchu);
4. Batéria, ktorá vyžaduje inú techniku nabíjania;
5. Chybná alebo poškodená batéria;
6. Batéria vybavená integrovaným nabíjacím obvodom alebo ochranným obvodom;
7. Batérie nainštalované v iných zariadeniach alebo pripojené k iným častiam;
8. Batérie, o ktorých výrobca výslovne neuvádza, že sú vhodné pre prúdy, ktoré nabíjačka dodáva počas procesu nabíjania.
Pred nabíjaním majte na pamäti nasledujúce body:
1. Vybrali ste vhodný program pre typ batérie, ktorú nabíjate?
2. Nastavili ste primeraný prúd na nabíjanie?
3. Skontrolovali ste, či sú všetky pripojenia pevné a bezpečné? Uistite sa, že v obvode nie sú žiadne prerušované kontakty.
Nabíjanie
1. Počas procesu nabíjania sa do batérie privádza špecifické množstvo elektrickej energie. Kapacita nabíjania sa vypočíta vynásobením nabíjacieho prúdu časom nabíjania. Maximálny povolený nabíjací prúd sa líši v závislosti od typu batérie alebo jej výkonu a nájdete ho v informáciách od výrobcu batérie. Iba batérie, o ktorých sa výslovne uvádza, že sú schopné rýchleho nabíjania, sa môžu nabíjať rýchlosťou vyššou ako štandardný nabíjací prúd.
2. Pripojte batériu ku konektoru nabíjačky. Červená je kladná a čierna je záporná. Vzhľadom na rozdiel medzi odporom kábla a konektora nemôže nabíjačka zistiť odpor batérie. Základnou požiadavkou na správnu funkciu nabíjačky je, aby mal nabíjací kábel primeraný prierez vodiča a aby boli na oboch koncoch namontované kvalitné konektory, ktoré sú zvyčajne pozlátené.
3. Vždy si prečítajte návod od výrobcu batérie o spôsoboch nabíjania, odporúčanom nabíjacom prúde a čase nabíjania. Najmä lítiová batéria by sa mala nabíjať prísne podľa pokynov na nabíjanie od výrobcu.
4. Osobitnú pozornosť treba venovať pripojeniu lítiových batérií.
5. Nepokúšajte sa svojvoľne rozoberať batériu.
Nabíjačka nie je vhodná pre deti do 14 rokov. Osoby s poruchou správania, duševnou poruchou alebo bez skúseností by ju mali používať pod dohľadom a vedením. Deťom je zakázané sa s ňou hrať. Taktiež im NIE JE dovolené čistiť a udržiavať zariadenie bez dozoru.
