Skyrc PC1500 - Mwongozo wa Chaja ya Betri ya Akili ya Njia Mbili 12/14S

UTANGULIZI

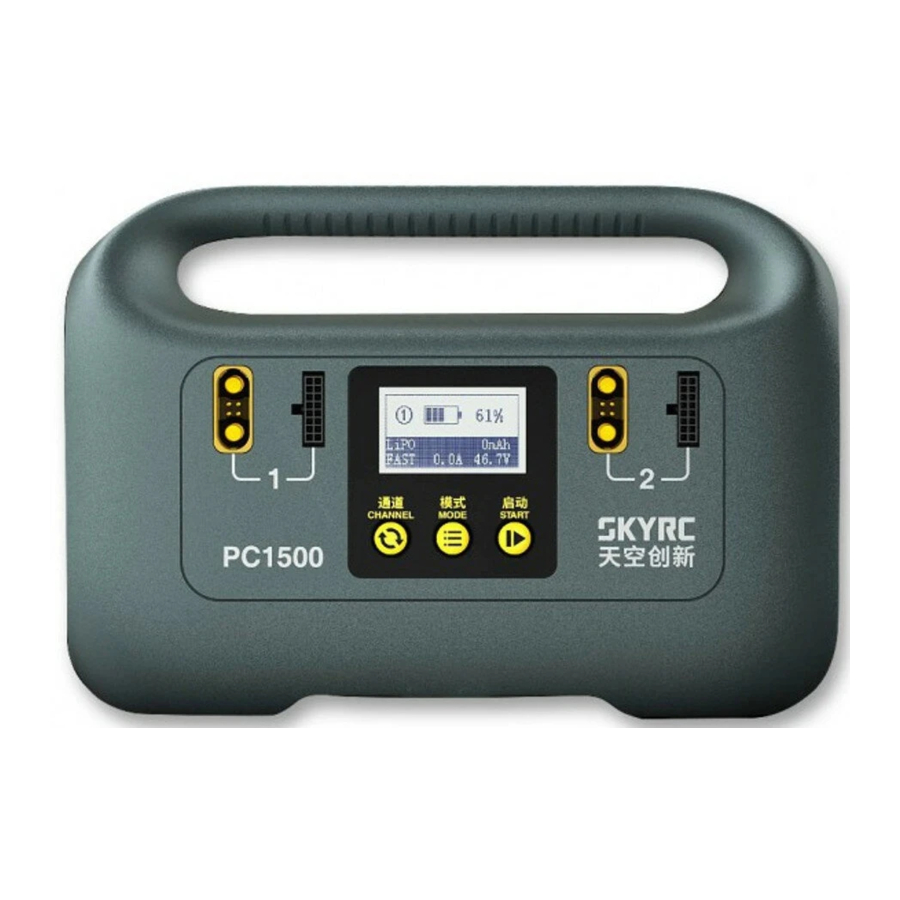

SkyRC PC1500 ni chaja mahiri ambayo inaunganisha mawasiliano ya CAN kwa betri mahiri na betri za kawaida za lithiamu. Inaweza kuunganisha betri mbili kwa wakati mmoja. Nguvu ya juu ya chaja ni hadi 1500W. Ina njia tatu za kufanya kazi za Kuchaji Haraka (Fast Charge), Kuchaji (Charge), na Kuhifadhi (Storage). Zaidi ya hayo, PC1500 ina uwezo wa kuchaji betri mahiri na mawasiliano ya CAN yaliyobinafsishwa. Pia inakuja na ulinzi mwingi: ulinzi wa kupita kiasi cha sasa, kuchaji kupita kiasi, ulinzi wa kupita kiasi cha halijoto, na kiashiria cha LED na uendeshaji rahisi na utendaji wa kuaminika.

SIFA

• Saidia pakiti 2 za betri za 12S au 14S LiPo
• Saidia pakiti 2 za betri za 12S LiHV
• Njia tatu za kufanya kazi za Kuchaji Haraka (Fast Charge), Kuchaji (Charge), na Kuhifadhi (Storage)
• Usalama wa juu zaidi wa ulinzi wa mzunguko mfupi, ulinzi wa polarity iliyo kinyume & ulinzi wa kupita kiasi cha halijoto
• Saidia ubinafsishaji wa mawasiliano ya CAN
• Nguvu ya Juu ya Pato ya 1500W
• Skrini ya lugha ya Kichina & Kiingereza
• Mita ya Volteji ya Betri

UTARATIBU WA UENDESHAJI

Tafadhali hakikisha kuwa nguvu ya AC imewekwa msingi vizuri kabla ya kutumia na ufuate madhubuti taratibu za uendeshaji hapa chini.

Chaja inaweza kuunganisha hadi betri 2.

1. Washa: Unganisha nguvu ya AC, chaja italia mara moja, na feni itaanza kuzunguka wakati wa kujikagua;
2. Chagua lugha:
   Matumizi ya Awali: bonyeza kwa muda mfupi kitufe cha MODE, chagua lugha inayotarajiwa kwenye kiolesura, kisha ubonyeze kitufe cha START ili kuthibitisha.
   Matumizi ya Kawaida: bonyeza kwa muda mrefu kitufe cha MODE kwa sekunde 10 ili kuingia kwenye kiolesura cha uteuzi wa lugha
   Baada ya kuchagua lugha inayotarajiwa, bonyeza na ushikilie kitufe cha START ili kuthibitisha.


3. Chagua aina ya betri: Bonyeza na ushikilie vitufe vya MODE & START kwa wakati mmoja kwa sekunde tatu ili kuchagua aina ya betri: LiPo au LiHV.
4. Unganisha Betri: tafadhali fuata mchoro hapa chini ili kuunganisha betri. (Chaja itatambua kiotomatiki seli za betri.


5. Chagua Njia ya Kuchaji (Charge Mode): Kuchaji Haraka (Fast Charge) au Kuchaji (Charge) ili kubonyeza kwa muda mrefu kitufe cha START kwa sekunde tatu ili kuanza kuchaji.
   Kumbuka: Betri za 12S na 14S haziwezi kuchajiwa kwa wakati mmoja; bonyeza kwa muda mfupi kitufe cha START ili kusimamisha kuchaji au kutoka katika hali isiyo ya kawaida.

UTENGENEZAJI WA BETRI

Ikiwa betri ya Lithiamu haitatumika kwa muda mrefu, inashauriwa sana kuchaji au kutoa betri ya seli moja hadi 3.8V±0.05V na hali ya STORAGE (HIFADHI) ili kuongeza muda wa matumizi ya betri.
Ikiwa volteji ya betri ni ya chini kuliko 3.8V±0.05V kwa kila seli, chaja itachaji betri hadi 3.8V±0.05V kwa kila seli katika hali ya STORAGE (HIFADHI);
Ikiwa volteji ya betri ni ya juu kuliko 3.8V±0.05V kwa kila seli, chaja itatoa betri hadi 3.8V±0.05V kwa kila seli katika hali ya STORAGE (HIFADHI).
Chagua hali ya STORAGE (HIFADHI) na ubonyeze kwa muda mrefu kitufe cha START kwa sekunde tatu ili kuanza utengenezaji wa betri.
Bonyeza kwa muda mfupi kitufe cha START ili kusimamisha utengenezaji au kutoka katika hali isiyo ya kawaida.

UBADILISHAJI WA AINA YA BETRI

Bonyeza na ushikilie vitufe vya MODE & START kwa wakati mmoja kwa sekunde tatu ili kuchagua aina ya betri: LiPo au LiHV.

NDANI YA KISANDUKU

1. Chaja ya PC1500 *1
2. Mwongozo wa Maelekezo *1
3. Kamba ya Nguvu ya AC ya 10A *1

UTATUZI WA MATATIZO

VIPIMO

Ingizo: 100-240V/50-60Hz
Seli: LiPo 12S/14S LiHV 12S
Njia ya Kufanya Kazi: Kuchaji Haraka (Fast charge) / Kuchaji (Charge) / Kuhifadhi (Storage)
Nguvu ya Utoaji wa Hifadhi: 60W
Volteji ya Kukata Hifadhi: 3.8V/Seli
Ukubwa: 294mmx135.5mmx212mm
Uzito:4.2KG
Mkondo wa Kuchaji:

AC220V Kuchaji Haraka (Fast Charge): 25A

Kuchaji: 25A(Jumla ya 25A kwa chaneli mbili)

AC120V Kuchaji Haraka (Fast Charge): 9A

Kuchaji: 9A(Jumla ya 9A kwa chaneli mbili)

Nguvu ya Pato ya AC220V: 1500W
Nguvu ya Pato ya AC120V: 600W

ONYO NA TAHADHARI ZA USALAMA

Maonyo haya na noti za usalama ni muhimu sana. Tafadhali fuata maagizo kwa usalama wa hali ya juu. Vinginevyo, chaja na betri zinaweza kuharibiwa, au mbaya zaidi, inaweza kuwaka moto.

• Usiache kamwe chaja bila kutunzwa wakati imeunganishwa na usambazaji wake wa nguvu. Ikiwa hitilafu yoyote itatokea, SIMAMISHA MCHAKATO MARA MOJA na urejelee mwongozo wa uendeshaji.
• Weka chaja mbali na vumbi, unyevu, mvua, joto, mwanga wa jua moja kwa moja na mtetemo.
• Volteji ya ingizo ya AC inayoruhusiwa ni AC 100-240V. Tafadhali hakikisha kuwa jenereta ya umeme inaweza kutoa volteji na nguvu thabiti ikiwa inatumika nje. Mabadiliko makubwa ya volteji yataharibu chaja; tafadhali tumia kidhibiti cha volteji ikiwa inahitajika.
• Chaja hii na betri inapaswa kuwekwa kwenye uso unaostahimili joto, usioshika moto na usioendeshwa na umeme. Usiziweke kamwe kwenye kiti cha gari, zulia, au vitu kama hivyo. Weka vifaa vyote vinavyoshika moto na tete mbali na eneo la uendeshaji.
• Hakikisha unajua vipimo vya betri ili kuhakikisha kuwa inakidhi mahitaji ya chaja hii. Ikiwa chaja imepangwa vibaya, betri na chaja zinaweza kuharibiwa. Inaweza kusababisha moto au mlipuko kwa sababu ya kuchaji kupita kiasi.
• Usijaribu kamwe kuchaji au kutoa aina zifuatazo za betri
  1. Pakiti ya betri ambayo ina aina tofauti za seli (pamoja na watengenezaji tofauti);
  2. Betri iliyojaa tayari au iliyotolewa kidogo tu;
  3. Betri zisizoweza kuchajiwa (Hatari ya mlipuko);
  4. Betri inahitaji mbinu tofauti ya kuchaji;
  5. Betri yenye hitilafu au iliyoharibiwa;
  6. Betri iliyo na saketi muhimu ya kuchaji au saketi ya ulinzi;
  7. Betri zilizosakinishwa katika vifaa vingine au zilizounganishwa na sehemu zingine;
  8. Betri ambazo hazijasemwa wazi na mtengenezaji kuwa zinafaa kwa mikondo ambayo chaja hutoa wakati wa mchakato wa kuchaji.
• Tafadhali kumbuka mambo yafuatayo kabla ya kuchaji:
  1. Je, umechagua programu inayofaa inayofaa kwa aina ya betri unayochaji?
  2. Je, umeweka mkondo wa kutosha kwa kuchaji?
  3. Je, umehakikisha kuwa miunganisho yote ni thabiti na salama? Hakikisha hakuna mawasiliano ya vipindi katika sehemu yoyote ya saketi.
• Kuchaji
  1. Wakati wa mchakato wa kuchaji, kiasi maalum cha nishati ya umeme hulishwa ndani ya betri. Uwezo wa kuchaji huhesabiwa kwa kuzidisha mkondo wa kuchaji kwa wakati wa kuchaji. Mkondo wa juu zaidi wa kuchaji unaoruhusiwa hutofautiana kulingana na aina ya betri au utendaji wake na unaweza kupatikana katika taarifa ya mtengenezaji wa betri. Ni betri tu ambazo zimesemwa wazi kuwa zina uwezo wa kuchaji haraka zinaruhusiwa kuchajiwa kwa viwango vya juu kuliko mkondo wa kawaida wa kuchaji.
  2. Unganisha betri kwenye terminal ya chaja. Nyekundu ni chanya na nyeusi ni hasi. Kwa sababu ya tofauti kati ya upinzani wa kebo na kiunganishi, chaja haiwezi kutambua upinzani wa pakiti ya betri. Mahitaji muhimu ya chaja kufanya kazi vizuri ni kwamba risasi ya kuchaji inapaswa kuwa ya sehemu ya msalaba ya kondakta ya kutosha na kwamba viunganishi vya ubora wa juu ambavyo kwa kawaida vimepakwa dhahabu vinapaswa kuwekwa kwenye ncha zote mbili.
  3. Daima rejelea mwongozo wa mtengenezaji wa betri kuhusu mbinu za kuchaji, mkondo wa kuchaji unaopendekezwa na wakati wa kuchaji. Hasa, betri ya lithiamu inapaswa kuchajiwa madhubuti kulingana na maagizo ya kuchaji na mtengenezaji.
  4. Uangalifu maalum unapaswa kulipwa kwa uunganisho wa betri za lithiamu.
  5. Usijaribu kutenganisha pakiti ya betri kiholela.
• Chaja haifai kwa watoto chini ya miaka 14. Watu wenye usumbufu wa tabia, ugonjwa wa akili, au wasio na uzoefu wanapaswa kuitumia chini ya usimamizi na mwongozo. Watoto wamepigwa marufuku kuichezea. Pia HAWARUHUSIWI kusafisha na kutunza kifaa bila usimamizi.

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.
