BEVEZETÉS

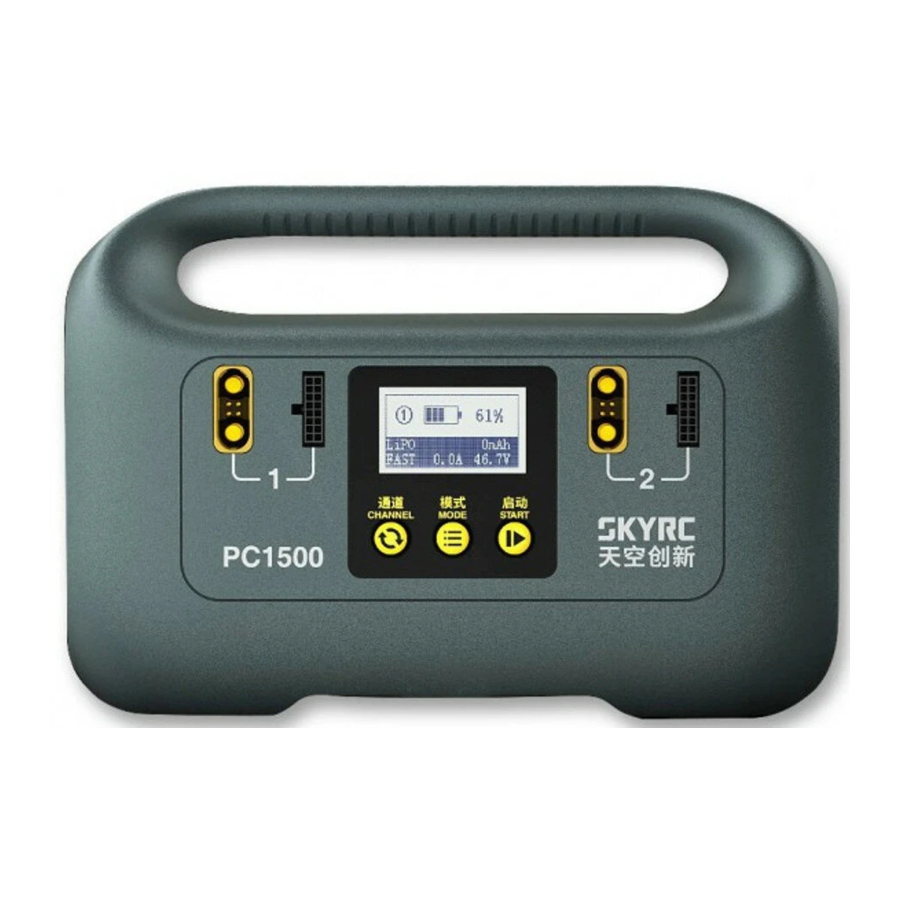

A SkyRC PC1500 egy intelligens töltő, amely CAN kommunikációt integrál az intelligens akkumulátorokhoz és a hagyományos lítium akkumulátorokhoz. Egyszerre két akkumulátort képes csatlakoztatni. A töltő maximális kimeneti teljesítménye akár 1500 W is lehet. Három üzemmódja van: Gyors töltés (Fast Charge), Töltés (Charge) és Tárolás (Storage). Ezenkívül a PC1500 képes intelligens akkumulátorok töltésére testreszabott CAN kommunikációval. Többféle védelemmel is rendelkezik: túláram, túltöltés, túlmelegedés elleni védelem, valamint LED-es kijelző a könnyű kezelés és a megbízható teljesítmény érdekében.

JELLEMZŐK

Támogatja a 2 darab 12S vagy 14S LiPo akkumulátort
Támogatja a 2 darab 12S LiHV akkumulátort
Három üzemmód: Gyors töltés (Fast Charge), Töltés (Charge) és Tárolás (Storage)
Maximális biztonság rövidzárlat elleni védelemmel, fordított polaritás elleni védelemmel és túlmelegedés elleni védelemmel
Támogatja a CAN kommunikáció testreszabását
Maximális kimeneti teljesítmény 1500W
Kínai és angol nyelvű képernyő
Akkumulátor feszültségmérő

MŰKÖDÉSI ELJÁRÁS

Kérjük, használat előtt győződjön meg arról, hogy a váltóáramú tápellátás megfelelően földelt, és szigorúan kövesse az alábbi működési eljárásokat.

A töltő legfeljebb 2 akkumulátort képes csatlakoztatni.

Bekapcsolás: Csatlakoztassa a váltóáramú tápellátást, a töltő egyszer sípol, és a ventilátor elkezd forogni az önellenőrzés során;
Válassza ki a nyelvet:
Első használat: röviden nyomja meg a MODE gombot, válassza ki a kívánt nyelvet a felületen, majd nyomja meg a START gombot a megerősítéshez.
Szokásos használat: tartsa hosszan nyomva a MODE gombot 10 másodpercig a nyelvválasztó felület eléréséhez
A kívánt nyelv kiválasztása után nyomja meg és tartsa lenyomva a START gombot a megerősítéshez.
Válassza ki az akkumulátor típusát: Nyomja meg és tartsa lenyomva egyszerre a MODE és a START gombot három másodpercig az akkumulátor típusának kiválasztásához: LiPo vagy LiHV.
Csatlakoztassa az akkumulátort: kérjük, kövesse az alábbi ábrát az akkumulátor csatlakoztatásához. (A töltő automatikusan érzékeli az akkumulátorcellákat.
Válassza ki a töltési módot: Gyors töltés (Fast Charge) vagy Töltés (Charge) a START gomb három másodpercig tartó hosszan tartó megnyomásával a töltés elindításához.
Megjegyzés: 12S és 14S akkumulátorok nem tölthetők egyszerre; röviden nyomja meg a START gombot a töltés leállításához vagy a rendellenes állapotból való kilépéshez.

AKKUMULÁTOR KARBANTARTÁS

Ha egy lítium akkumulátort hosszabb ideig nem használnak, erősen ajánlott az egycellás akkumulátort 3,8 V±0,05 V-ra tölteni vagy kisütni a TÁROLÁS (STORAGE) módban az akkumulátor élettartamának meghosszabbítása érdekében.
Ha az akkumulátor feszültsége alacsonyabb, mint 3,8 V±0,05 V cellánként, a töltő 3,8 V±0,05 V-ra tölti az akkumulátort cellánként a TÁROLÁS (STORAGE) módban;
Ha az akkumulátor feszültsége magasabb, mint 3,8 V±0,05 V cellánként, a töltő 3,8 V±0,05 V-ra süti az akkumulátort cellánként a TÁROLÁS (STORAGE) módban.
Válassza ki a TÁROLÁS (STORAGE) módot, és tartsa hosszan nyomva a START gombot három másodpercig az akkumulátor karbantartásának elindításához.
Röviden nyomja meg a START gombot a karbantartás leállításához vagy a rendellenes állapotból való kilépéshez.

AKKUMULÁTOR TÍPUS VÁLTÁS

Nyomja meg és tartsa lenyomva egyszerre a MODE és a START gombot három másodpercig az akkumulátor típusának kiválasztásához: LiPo vagy LiHV.

A DOBOZ TARTALMA

PC1500 Töltő *1
Használati útmutató *1
10A AC tápkábel *1

HIBAELHÁRÍTÁS

Üzenet	Problémák	Megoldás
Töltési hiba	FŐ PORT MEGHIBÁSODOTT	Ellenőrizze, hogy az akkumulátor és a töltő közötti kapcsolat megfelelő-e
	COMM MEGHIBÁSODOTT	Kommunikációs hiba
	CELLAFESZÜLTSÉG ELTÉRÉS	A feszültségkülönbség nagyobb, mint 300 mV a legmagasabb és a legalacsonyabb között, ha az egycella feszültsége magasabb, mint 3,8 V. A feszültségkülönbség nagyobb, mint 300 mV, a kapcsolat nem jó, kérjük, csatlakoztassa újra.
	BAL PORT HIBA	Csatlakoztassa újra, vagy cserélje ki a kiegyenlítő kábelt és az akkumulátort a töltéshez.
	BAL PORT TÚLTERHELÉS	A feszültségkülönbség túl nagy a fő és a kiegyenlítő port között, cseréljen egy rövidebb kiegyenlítő kábelt a töltéshez.
	MAGAS TELJESÍTMÉNY HŐMÉRSÉKLET	A töltő túlterhelten működött; kérjük, várjon, amíg a töltő hőmérséklete lecsökken.
	AC BEMENETI HIBA	Ellenőrizze, hogy a bemeneti feszültség túl magas vagy túl alacsony-e
	AKKUMULÁTOR HŐMÉRSÉKLET VÉDELEM	Kérjük, várjon, amíg az akkumulátor hőmérséklete lecsökken.
	BAL ELTÉRÉS	Ellenőrizze, hogy egyszerre tölt-e 12S és 14S akkumulátorokat, a cellaszámnak azonosnak kell lennie a két csatornán.
	FORDÍTOTT POLARITÁS	Ellenőrizze, hogy az akkumulátor kábel polaritása fordítva van-e csatlakoztatva.

SPECIFIKÁCIÓK

Bemenet: 100-240V/50-60Hz
Cellák: LiPo 12S/14S LiHV 12S
Működési mód: Gyors töltés (Fast charge) / Töltés (Charge) / Tárolás (Storage)
Tárolási kisütési teljesítmény: 60W
Tárolási leválasztási feszültség: 3,8V/cella
Méret: 294mmx135.5mmx212mm
Súly:4.2KG
Töltőáram:

AC220V Gyors töltés (Fast Charge): 25A

Töltés (Charge): 25A (Összesen 25A két csatornára)

AC120V Gyors töltés (Fast Charge): 9A

Töltés (Charge): 9A (Összesen 9A két csatornára)

AC220V Kimeneti teljesítmény: 1500W
AC120V Kimeneti teljesítmény: 600W

FIGYELMEZTETÉS ÉS BIZTONSÁGI ÓVINTÉZKEDÉSEK

Ezek a figyelmeztetések és biztonsági megjegyzések különösen fontosak. Kérjük, a maximális biztonság érdekében kövesse az utasításokat. Ellenkező esetben a töltő és az akkumulátor megsérülhet, vagy a legrosszabb esetben kigyulladhat.

Soha ne hagyja a töltőt felügyelet nélkül, amikor az áramforráshoz van csatlakoztatva. Ha bármilyen meghibásodás lép fel, AZONNAL ÁLLÍTSA LE A FOLYAMATOT, és olvassa el a használati útmutatót.
Tartsa távol a töltőt a portól, nedvességtől, esőtől, hőtől, közvetlen napfénytől és vibrációtól.
A megengedett AC bemeneti feszültség AC 100-240V. Kérjük, győződjön meg arról, hogy az elektromos generátor stabil feszültséget és teljesítményt tud biztosítani, ha kültéren használja. A jelentős feszültségingadozás károsíthatja a töltőt; szükség esetén használjon feszültségszabályozót.
Ezt a töltőt és az akkumulátort hőálló, nem gyúlékony és nem vezető felületre kell helyezni. Soha ne helyezze őket autósülésre, szőnyegre vagy hasonlóra. Tartsa távol az összes gyúlékony és illékony anyagot a működési területtől.
Győződjön meg arról, hogy ismeri az akkumulátor specifikációit, hogy megbizonyosodjon arról, hogy megfelel a töltő követelményeinek. Ha a töltő helytelenül van programozva, az akkumulátor és a töltő megsérülhet. Túltöltés miatt tüzet vagy robbanást okozhat.
Soha ne kísérelje meg a következő típusú akkumulátorok töltését vagy kisütését
1. Egy akkumulátorcsomag, amely különböző típusú cellákból áll (beleértve a különböző gyártókat is);
2. Egy akkumulátor, amely már teljesen fel van töltve, vagy csak enyhén le van merítve;
3. Nem újratölthető akkumulátorok (Robbanásveszély);
4. Egy akkumulátor, amely eltérő töltési technikát igényel;
5. Hibás vagy sérült akkumulátor;
6. Egy akkumulátor, amely integrált töltőkörrel vagy védelmi áramkörrel van felszerelve;
7. Más eszközökbe szerelt vagy más alkatrészekhez csatlakoztatott akkumulátorok;
8. Akkumulátorok, amelyekről a gyártó kifejezetten nem állítja, hogy alkalmasak azokra az áramokra, amelyeket a töltő a töltési folyamat során lead.
Kérjük, tartsa szem előtt a következő pontokat a töltés előtt:
1. Kiválasztotta a megfelelő programot az akkumulátor típusához?
2. Beállította a megfelelő áramot a töltéshez?
3. Ellenőrizte, hogy minden csatlakozás szilárd és biztonságos-e? Győződjön meg arról, hogy nincsenek szakaszos érintkezések az áramkör bármely pontján.
Töltés
1. A töltési folyamat során egy meghatározott mennyiségű elektromos energia kerül az akkumulátorba. A töltési kapacitást a töltőáram és a töltési idő szorzata adja meg. A maximálisan megengedett töltőáram az akkumulátor típusától vagy teljesítményétől függően változik, és megtalálható az akkumulátor gyártójának információiban. Csak azokat az akkumulátorokat szabad a szokásos töltőáramnál nagyobb sebességgel tölteni, amelyekről kifejezetten kijelentették, hogy képesek a gyorstöltésre.
2. Csatlakoztassa az akkumulátort a töltő csatlakozójához. A piros a pozitív, a fekete a negatív. A kábel és a csatlakozó ellenállása közötti különbség miatt a töltő nem tudja érzékelni az akkumulátorcsomag ellenállását. A töltő megfelelő működésének alapvető követelménye, hogy a töltőkábel megfelelő vezető keresztmetszetű legyen, és hogy kiváló minőségű, jellemzően aranyozott csatlakozókkal legyen ellátva mindkét végén.
3. Mindig olvassa el az akkumulátor gyártójának kézikönyvét a töltési módszerekről, az ajánlott töltőáramról és a töltési időről. Különösen a lítium akkumulátort kell szigorúan a gyártó töltési utasításainak megfelelően tölteni.
4. Különös figyelmet kell fordítani a lítium akkumulátorok csatlakoztatására.
5. Ne kísérelje meg önkényesen szétszerelni az akkumulátorcsomagot.
A töltő nem alkalmas 14 év alatti gyermekek számára. Viselkedészavarral, mentális zavarral vagy tapasztalatlansággal rendelkező személyek felügyelet és irányítás mellett használhatják. Gyermekeknek tilos vele játszani. Felügyelet nélkül NEM tisztíthatják és karbantarthatják a készüléket.
