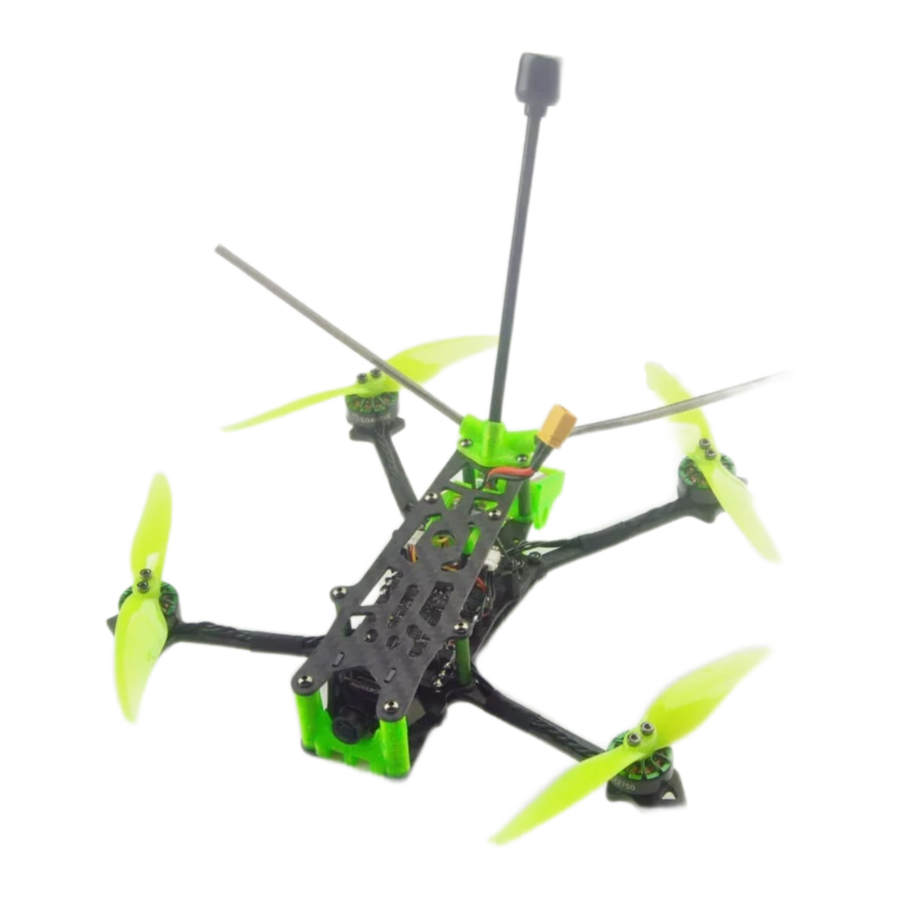

Eachine Novice IV - 4palcový 3-4S Sub 250g FPV závodní dron – manuál

Instalace držáku antény a protiskluzové podložky baterie

Přišroubujte upevňovací držák antény a vložte objímku antény do upevňovacího držáku.
Poté použijte tavné lepidlo k upevnění objímky antény.

Specifikace

Funkce

Popis pokročilé funkce

Jak funguje DT-B90 Buzzer&LED Finder (Bzučák a LED lokátor)?

1. DT-B90 Finder se může napájet sám, aby pípal a LED světlo blikalo, i když byla baterie kvadrokoptéry vyjmuta.
2. Stisknutím tlačítka na 2 nebo 3 sekundy jej zapnete před letem
3. K aktivaci bzučáku můžete použít kanál AUX4 (SF Switch)
4. Po odpojení hlavní baterie jej musíte vypnout stisknutím tlačítka na 2 nebo 3 sekundy.

Jak funguje záchrana Eachine M8N GPS?

1. Před aktivací musí GPS vyhledat více než 6 satelitů, aby uzamkla domovskou pozici.
2. Po aktivaci sledujte data OSD během letu a funkce záchrany může normálně fungovat pouze v případě, že vzdálenost přesáhne 100 metrů. V opačném případě kvadrokoptéra havaruje. Pokud dálkový ovladač náhle ztratí signál, funkce záchrany GPS se automaticky aktivuje a vrátí se do domovské pozice, ale dron automaticky nepřistane. Musíte mírně ovládat páku, abyste získali kontrolu nad dronem, když se obnoví signál dálkového ovládání, a poté ovládat dron pro přistání.
3. Abychom se vyhnuli chybné obsluze, nepovolili jsme ve výchozím nastavení kanál Aux pro aktivaci funkce záchrany GPS. Můžete jej nastavit sami na kartě režimu konfigurátoru Betaflight.

Začněte FPV let

Nejprve nainstalujte anténu na rádio a brýle. Poté zapněte rádio a brýle. NOVICE-IV je již spárován s vaším rádiem a na správném video kanálu, který odpovídá vašim brýlím. Zapněte baterii, nastavte NOVICE-IV na stabilní povrch, aby se mohl kalibrovat. Kalibrace trvá několik sekund, poté je NOVICE-IV připraven k letu. Létejte prosím v otevřených oblastech a mimo dav a budovy.

1. Nainstalujte baterii do rádia (zobrazeno na obrázku A) a zapněte "vypínač", stisknutím libovolné klávesy přeskočte, pokud se na obrazovce objeví nějaký alarm (zobrazeno na obrázku B)

2. Připojte baterii k dronu NOVICE-IV a ujistěte se, že je baterie správně upevněna pomocí popruhu Lipo.

3. Zapněte brýle EV800DM, zkontrolujte video a stav informací OSD, ujistěte se, že GPS musí vyhledat více než 6 satelitů, aby uzamkla domovskou pozici.

4. Udržujte páku plynu v nejnižším bodě a poté přepněte přepínač SE, abyste aktivovali dron NOVICE-IV, na obrazovce brýlí se zobrazí upozornění "ARMED" (aktivováno). Šťastný let a buďte v bezpečí.

5. Přepnutím přepínače SB změníte režim letu (výchozí je režim Air). Začátečníkům důrazně doporučujeme používat režim Angle. Motory se po aktivaci automaticky roztočí, pokud je režim letu AIR MODE.


Nabíjejte Lipo baterii

Funkce nabíjení Po vložení adaptérů, nabíječky "drop" (kapka) zvuk, displej ukazuje;
Vložte nabíječku baterií "drip - drip" (odkapávání) dvakrát pro zahájení nabíjení. Displej cyklicky prochází každou sekcí
celkové napětí baterie a napětí baterie;
Po úplném nabití baterie nabíječka automaticky zastaví nabíjení, na displeji se zobrazí "FULL" (plné) a bliká, bzučák jednou za pět sekund. Funkce zobrazení napětí Vložte baterii (bez připojení adaptéru),

Ovládání letu a rádiové páky

Při létání vždy buďte opatrní a provozujte v otevřeném a kontrolovatelném prostoru.
Než zapnete letadlo k letu, naučte se nejprve ovládat let. Levá páka ovládá plyn a směr otáčení NOVICE-IV. Pravá páka ovládá náklon a klopení letadla.

Schéma levé páky

Schéma pravé páky

Následující obsah se týká pokročilého tutoriálu. Dron Novice-IV je dodáván již s dokončeným veškerým nastavením a spárován s rádiem. Tyto obsahy jsou potřeba po opětovném nahrání firmwaru nebo při řešení problémů.

Schéma zapojení řídicího systému letu

Postup párování

1. Stiskněte a podržte tlačítko BIND (párování) na přijímači a poté připojte USB pro připojení napájení. Přibližně po 3 sekundách bude červená LED na přijímači svítit trvale, což znamená, že přijímač je v režimu párování.
2. Vyberte protokol Frsky D8 z režimu Multi a poté stiskněte možnost [BIND] (párování), červená LED na přijímači by měla rychle blikat, což znamená, že párování bylo úspěšné.
   Odpojte USB a poté jej znovu připojte, trvalé svícení červené LED znamená, že spojení s rádiem bylo navázáno.


Konfigurace přijímače

Povolte Serial RX pro UART6 z karty portu a poté nastavte režim Receiver (přijímač) na Serial-based receiver (přijímač založený na sériovém rozhraní) z karty Configuration (konfigurace) konfigurátoru Betaflight a poté vyberte protokol SBUS pro Serial Receiver Provider (poskytovatel sériového přijímače).

Nastavení pásem a kanálů VTX

Tabulka frekvencí a frekvencí kanálů:

Existují 3 způsoby přepínání kanálů VTX:

1. Krátkým stisknutím tlačítka přepínače vyberte kanál VTX, stisknutím a podržením tlačítka vyberte pásmo VTX (nelze uložit, ztratí se kanál při vypnutí) C
2. Přejděte do Betaflight CLI, zadejte příkaz:
   Set vtx_band=3
   Set vtx_channel=1
   save (uložit)
   Poznámky: Vtx_freq by se měl shodovat s vtx_band a vtx_channle, jak ukazuje seznam kanálů VTX.
   Například, pokud nastavíte vtx_freq=5732, měli byste nastavit vtx_band=5 a VTX_channel=3
3. Povolte Smartaudio pro UART1, poté posuňte páku vysílače (THR MID+ YAW LEFT+ PITCH UP) pro vstup do nabídky OSD, vstupte do Features (funkce), poté vstupte do VTX SA pro nastavení pásma a kanálu VTX


Nastavení kanálu brýlí a přijímače VTX

Tlačítka a porty

1. CH+/Bamd+
   Krátkým stisknutím tohoto tlačítka vyberte cykly CH 1-8
2. POWER (napájení) a RETURN (návrat)
   Dlouhým stisknutím spustíte/vypnete. Krátkým stisknutím během práce se vrátíte
3. SRC/MENU
   Krátkým stisknutím vyberte ze zdrojů videa V-in/RF A/RF B/Diversity Dlouhým stisknutím vyvoláte MENU (nabídku)
4. SEARCH (vyhledávání)
   Stisknutím automaticky vyhledáte signály;
5. CHARGING PORT (nabíjecí port)
   DC 5-18V široký rozsah nabíjecího portu/záložního napájecího portu, obvykle @5V/2A;
6. RESET (reset)
   Resetovací otvor. V případě potřeby zařízení vypněte;
7. TF CARD SLOT (slot pro kartu TF)
   Podporuje až 32G, obvykle @C10;
8. VIDEO IN/AUDIO OUT PORT (port pro vstup videa/výstup zvuku)
   Vstup videa @AV v režimu; Výstup zvuku @RF režim;
9. Pic/Rec
   Krátkým stisknutím pořídíte snímek obrazovky a uložíte obrázek
   Dlouhým stisknutím spustíte nahrávání videa, poté krátkým stisknutím video uložíte.

V operacích MENU (nabídky) stiskněte pro posun dolů a výběr nastavení; stiskněte jako +nastavení; stiskněte jako -nastavení.

Indikátor nabíjení LED: nabíjení-červená; plně nabito-zelená.

Typ mixéru, protokol ESC/MOTOR a zarovnání senzoru

Nastavení GPS a GPS Rescue

Rádiové kanály/přepínač a nastavení režimu Betaflight

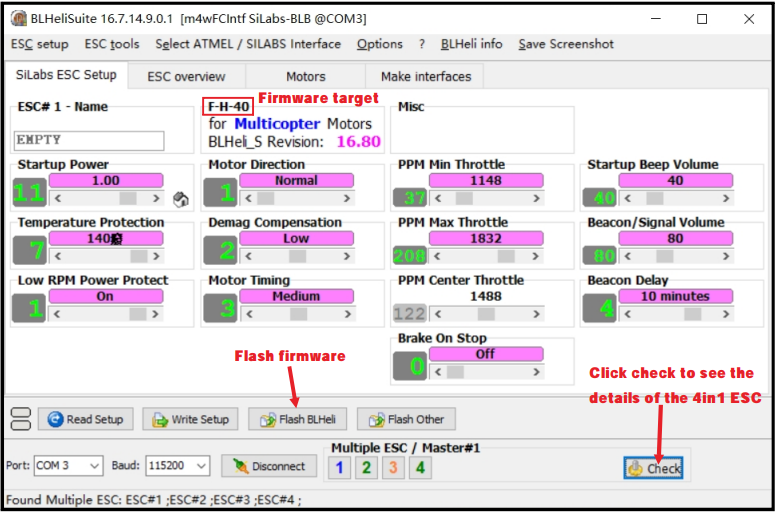

Kontrola ESC a nahrání firmwaru

1. Stáhněte si novou verzi Blhelisuite z: https://www.mediafire.com/folder/dx6kfaasyo24l/BLHeliSuite
2. Připojte řídicí systém letu NOVICE-IV k počítači

3. Otevřete Správce zařízení (Device Manager) počítače, vyhledejte Ports (porty), ujistěte se, že sériové číslo portu je pod 255, jinak se nebude moci připojit k BLHELISUITE. Sériové číslo portu můžete změnit podle následujícího kroku:
4. Otevřete BLHELISUITE, vyberte SILABS BLHeli Bootloader (Cleanflight) ze třetí karty na horní straně. Poté vyberte správný sériový port com a klikněte na connect (připojit). Můžete také nahrát novou verzi firmwaru BLHeli_s prostřednictvím BLHEILISUITE, cílem firmwaru je "F-H-40"


Aktualizace firmwaru řídicího systému letu

1. Nainstalujte nejnovější ovladač STM32 Virtual COM Port Driver http://www.st.com/web/en/catalog/tools/PF257938
2. Nainstalujte ovladač STM BOOTLOAD Driver (STM Device in DFU MODE)
3. Otevřete konfigurátor Betaflight a vyberte cíl firmwaru "BETAFLIGHTF4" a poté vyberte verzi firmwaru.
4. Existují 2 způsoby, jak se dostat do režimu DFU:
   1. Stiskněte a podržte tlačítko boot (spouštění) a poté připojte USB k počítači
   2. načtěte firmware betaflight a stiskněte "flash" (nahrát), poté se automaticky dostane do režimu DFU.

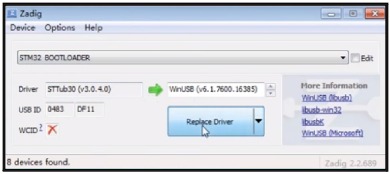

5. Otevřete nástroje Zadig a nahraďte ovladače z STM32 Bootloader na WINUSB Driver.

6. Po dokončení výměny ovladače znovu připojte řídicí systém letu k počítači a otevřete konfigurátor Betaflight, načtěte firmware a nahrajte jej.
