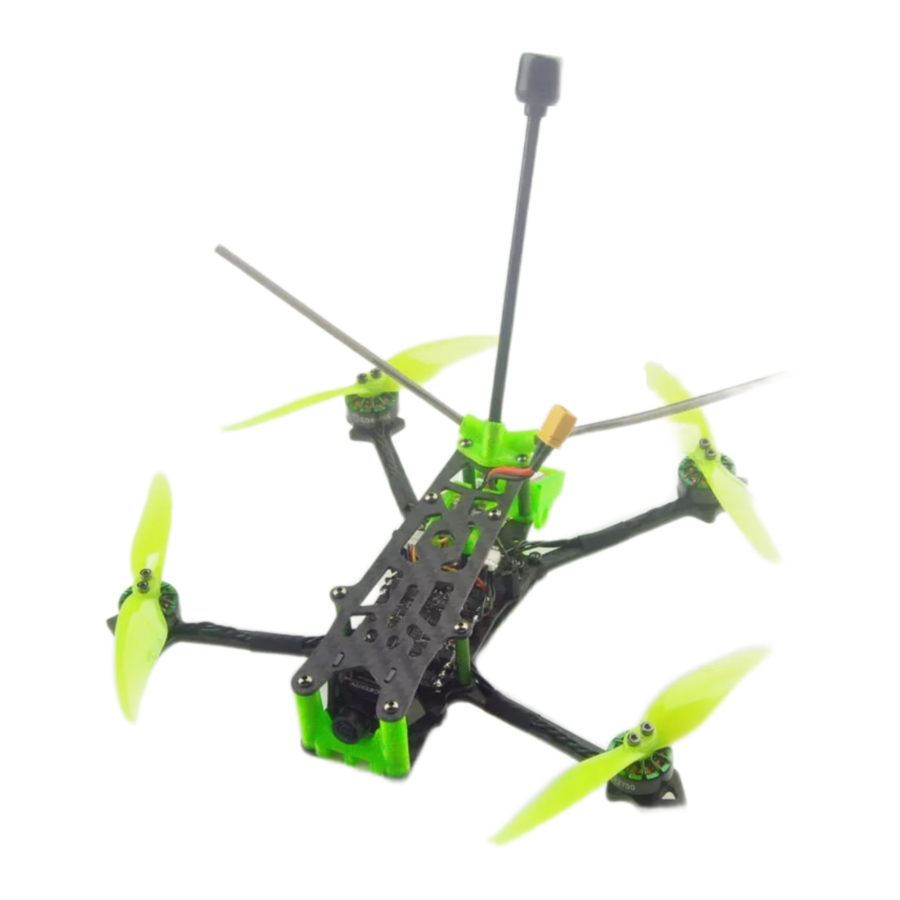

Eachine Novice IV - Manual de utilizare pentru drona de curse FPV de 4 inch, 3-4S, sub 250g

Instalarea suportului antenei și a covorașului anti-alunecare pentru baterie

Înșurubați suportul de fixare a antenei și introduceți manșonul antenei în suportul de fixare.
Apoi folosiți puțin adeziv termic pentru a fixa manșonul antenei.

Specificații

Caracteristici

Descrierea funcției avansate

Cum funcționează buzzerul și localizatorul LED DT-B90?

1. Localizatorul DT-B90 se poate alimenta singur pentru a emite un bip și a aprinde lumina LED chiar dacă bateria quad a fost scoasă.
2. Apăsați butonul timp de 2 sau 3 secunde pentru a-l porni înainte de a zbura
3. Puteți utiliza canalul AUX4 (SF Switch) pentru a activa buzzerul
4. Trebuie să apăsați butonul timp de 2 sau 3 secunde pentru a-l opri după deconectarea bateriei principale.

Cum funcționează salvarea GPS Eachine M8N?

1. Înainte de armare, GPS-ul trebuie să caute mai mult de 6 sateliți pentru a bloca poziția de origine.
2. După armare, observați datele OSD în timpul zborului, iar funcția de salvare poate funcționa normal numai dacă distanța depășește 100 de metri. În caz contrar, quad-ul se va prăbuși. Dacă controlerul de la distanță pierde brusc semnalul, funcția de salvare GPS va funcționa automat și va reveni la poziția de origine, dar drona nu va ateriza automat. Trebuie să controlați ușor stick-ul pentru a obține controlul dronei atunci când semnalul telecomenzii este restabilit și apoi să controlați drona pentru a ateriza.
3. Pentru a evita operarea greșită, nu am activat canalul Aux pentru a activa funcția de salvare GPS în mod implicit. Puteți să o setați singur din fila mode (mod) a configuratorului Betaflight.

Începeți zborul FPV

Instalați mai întâi antena pe radio și pe ochelari. Apoi porniți radioul și ochelarii. NOVICE-IV vine deja legat de radioul dvs. și pe canalul video corect, potrivit cu ochelarii dvs. Alimentarea bateriei este conectată, setați NOVICE-IV pe o suprafață stabilă, astfel încât să se poată calibra. Calibrarea durează câteva secunde, apoi NOVICE-IV este gata de zbor. Vă rugăm să zburați în zone deschise și departe de mulțime și clădiri.

1. Instalați bateria pe radio (arată în imaginea A) și porniți "power switch" (comutatorul de alimentare), apăsați orice tastă pentru a sări peste dacă apare vreo alarmă (arată în imaginea B) pe ecran

2. Conectați bateria la drona NOVICE-IV și asigurați-vă că bateria este fixată corect cu cureaua Lipo.

3. Porniți ochelarii EV800DM, verificați videoclipul și starea informațiilor oSD, asigurați-vă că GPS-ul trebuie să caute mai mult de 6 sateliți pentru a bloca poziția de origine.

4. Păstrați stick-ul de accelerație în cel mai jos punct și apoi comutați comutatorul SE pentru a arma drona NOVICE-IV, veți găsi notificarea "ARMED" (ARMAT) pe ecranul ochelarilor. Zbor plăcut și păstrați-l în siguranță.

5. Comutați comutatorul SB pentru a schimba modul de zbor (implicit este modul Air (Aer)). Vă recomandăm insistent să utilizați modul Angle (Unghi) pentru începători. Motoarele se vor roti automat când sunt armate dacă modul de zbor este AIR MODE (MOD AER).


Încărcați bateria Lipo

Funcția de încărcare După introducerea adaptoarelor, încărcătoarele scot sunetul "drop" (picătură), afișajul arată;
Introduceți încărcătorul bateriei "drip - drip" (picătură - picătură) de două ori pentru a începe încărcarea. Afișajul parcurge fiecare secțiune
tensiunea totală a bateriei și tensiunea bateriei;
După ce bateria este complet încărcată, încărcătorul oprește automat încărcarea, afișajul arată "FULL" (PLIN) și clipește, buzzerul o dată la cinci secunde. Funcția de afișare a tensiunii Introduceți bateria (fără a conecta adaptorul),

Comenzile stick-ului de zbor și radio

Fiți întotdeauna precaut când zburați și operați într-o zonă deschisă și controlabilă.
Vă rugăm să învățați mai întâi comenzile de zbor înainte de a porni aeronava pentru a zbura. Stick-ul din stânga controlează accelerația și direcția de girație a NOVICE-IV. Stick-ul din dreapta controlează pasul și ruliul aeronavei.

Diagrama stick-ului din stânga

Diagrama stick-ului din dreapta

Conținutul de mai jos se referă la tutorialul avansat. Drona Novice-IV vine deja cu toate setările finalizate și legată de radio. Aveți nevoie de acest conținut după ce ați reflash-uit firmware-ul sau ați făcut unele depanări.

Diagrama de conectare a controlerului de zbor

Procedura de legare

1. Apăsați și mențineți apăsat butonul BIND (LEGARE) de pe receptor, apoi conectați USB-ul pentru a conecta alimentarea. După aproximativ 3 secunde, LED-ul roșu de pe receptor ar fi aprins continuu, acest lucru indică faptul că receptorul este în modul de legare.
2. Selectați protocolul Frsky D8 din modul Multi și apoi apăsați opțiunea [BIND] (LEGARE), LED-ul roșu de pe receptor ar trebui să clipească rapid, acest lucru indică faptul că legarea a reușit.
   Deconectați USB-ul și apoi conectați-l din nou, LED-ul roșu este aprins continuu, ceea ce înseamnă că conexiunea cu radioul este stabilită.


Configurarea receptorului

Vă rugăm să activați Serial RX pentru UART6 din fila port (port), apoi setați Receiver mode (modul receptor) să fie Serial-based receiver (receptor bazat pe serial) din fila Configuration (Configurare) a configuratorului Betaflight, apoi selectați protocolul SBUS pentru Serial Receiver Provider (Furnizorul receptorului serial).

Configurarea benzilor și canalelor VTX

Tabelul frecvențelor și frecvențelor canalelor:

Există 3 moduri de a schimba canalele vtx:

1. Apăsați scurt butonul de comutare pentru a alege canalul VTX, apăsați și mențineți apăsat butonul pentru a alege banda VTX (Nu se poate salva, va pierde canalul în timp ce este oprit) C
2. Accesați Betaflight CLI, introduceți comanda:
   Set vtx_band=3
   Set vtx_channel=1
   save (salvare)
   Note: Frecvența vtx ar trebui să se potrivească cu banda vtx și cu canalul vtx, așa cum arată lista de canale VTX.
   De exemplu, dacă setați vtx_freq=5732, ar trebui să setați vtx_band=5 și VTX_channel=3
3. Activați Smartaudio pentru UART1, apoi mutați stick-ul emițătorului (THR MID+ YAW LEFT+ PITCH UP) pentru a intra în meniul OSD, intrați în Features (Caracteristici), apoi intrați în VTX SA pentru a seta banda și canalul VTX


Setarea canalului receptorului pentru ochelari și VTX

Butoane și porturi

1. CH+/Bamd+
   Apăsați scurt acest buton pentru a selecta ciclurile CH 1-8
2. POWER (ALIMENTARE) și RETURN (ÎNAPOI)
   Apăsați lung pentru a porni/opri. apăsați scurt în timpul lucrului ca return (înapoi)
3. SRC/MENU
   Apăsați scurt pentru a selecta din sursele video V-in/RF A/RF B/Diversity Apăsați lung pentru a apela MENU (MENIU)
4. SEARCH (CĂUTARE)
   Apăsați pentru a căuta automat semnalele;
5. CHARGING PORT (PORT DE ÎNCĂRCARE)
   Port de reîncărcare/port de rezervă de alimentare cu interval larg DC 5-18V, de obicei@5V/2A;
6. RESET
   Orificiu de resetare. Opriți dispozitivul când este necesar;
7. TF CARD SLOT (SLOT CARD TF)
   Suportă până la 32G, de obicei@C10;
8. VIDEO IN/AUDIO OUT PORT (PORT INTRARE VIDEO/IEȘIRE AUDIO)
   Intrare video@AV în modul; Ieșire audio@RF în modul;
9. Pic/Rec
   Apăsați scurt pentru a face o captură de ecran și a salva imaginea
   Apăsați lung pentru a începe înregistrarea unui videoclip, apoi o apăsare scurtă pentru a salva videoclipul.

În operațiunile MENU (MENIU), apăsați pentru a trece în jos pentru a selecta setările; apăsați ca+setări; apăsați ca-setări.

Indicator LED de încărcare: încărcare-roșu; încărcat complet-verde.

Tipul de mixer, protocolul ESC/MOTOR și alinierea senzorului

Setări GPS și GPS Rescue

Canale radio/Comutator și setarea modului Betaflight

Verificarea ESC și flash-uirea firmware-ului

1. Descărcați noua versiune Blhelisuite de la: https://www.mediafire.com/folder/dx6kfaasyo24l/BLHeliSuite
2. Conectați controlerul de zbor NOVICE-IV la computer

3. Deschideți Device Manager (Managerul de dispozitive) al computerului dvs., găsiți Ports (Porturi), vă rugăm să vă asigurați că Serial Number (Numărul de serie) al portului Com este sub 255, altfel nu se va putea conecta la BLHELISUITE. Puteți schimba numărul de serie al portului ca în pasul de mai jos:
4. Deschideți BLHELISUITE, selectați SILABS BLHeli Bootloader (Cleanflight) din a treia filă din partea de sus. Apoi selectați portul Serial com corect și faceți clic pe connect (conectare). Puteți, de asemenea, să flash-uiți noul firmware BLHeli_s prin BLHEILISUITE, ținta firmware-ului este "F-H-40"


Actualizarea firmware-ului controlerului de zbor

1. Instalați cel mai recent driver STM32 Virtual COM Port http://www.st.com/web/en/catalog/tools/PF257938
2. Instalați driverul STM BOOTLOAD (STM Device in DFU MODE)
3. Deschideți configuratorul Betaflight și alegeți ținta firmware-ului "BETAFLIGHTF4", apoi selectați versiunea firmware-ului.
4. Există 2 moduri de a intra în modul DFU:
   1. Apăsați și mențineți apăsat butonul de boot, apoi conectați USB-ul la computer
   2. încărcați firmware-ul betaflight și apăsați "flash" (flash), apoi va intra automat în modul DFU.
5. Deschideți instrumentele Zadig pentru a înlocui driverele de la STM32 Bootloader la driverul WINUSB.

6. Reconectați controlerul de zbor la computer după ce ați înlocuit driverul și deschideți Betaflight Configurator, încărcați firmware-ul și flash-uiți.
