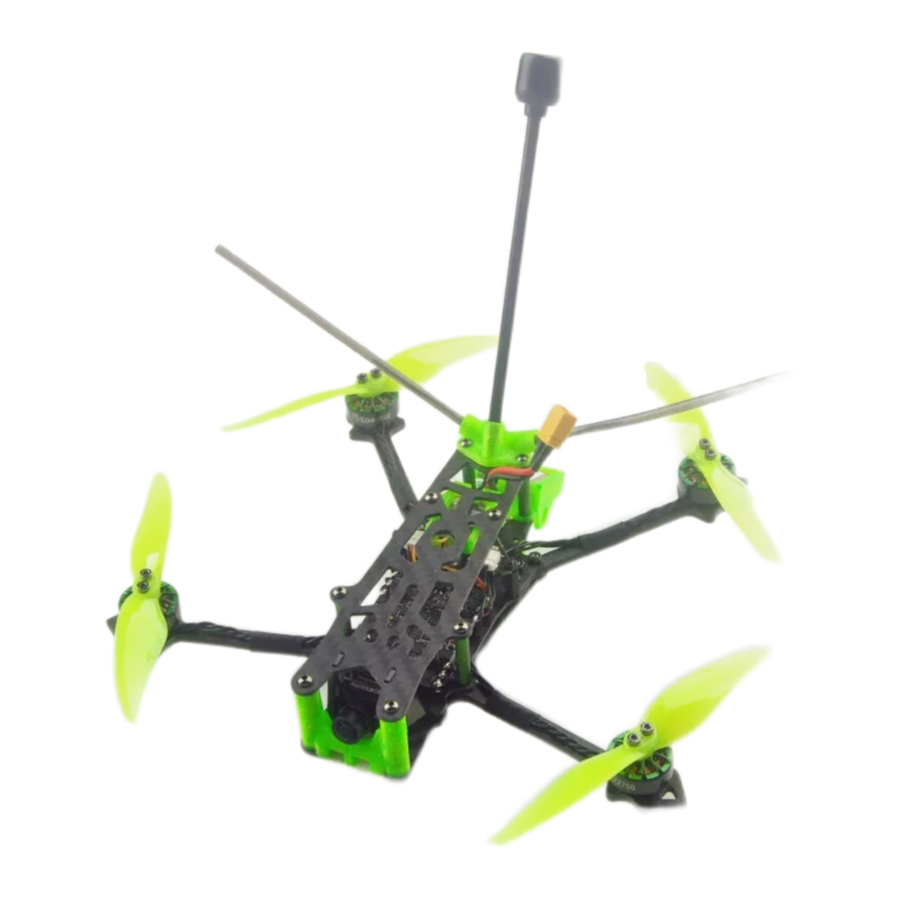

Eachine Novice IV - Manuali i Dronit Garues FPV 4 Inç 3-4S Nën 250g

Instalimi i montimit të antenës dhe tapës kundër rrëshqitjes së baterisë

Vidhosni montimin e fiksimit të antenës dhe futni mëngën e antenës në montimin e fiksimit.
Më pas përdorni pak zamkë të nxehtë për të fiksuar mëngën e antenës.

Specifikimet

Karakteristikat

Përshkrimi i funksionit të avancuar

Si funksionon DT-B90 Buzzer&LED Finder (Zilja dhe Gjetësi LED)?

1. DT-B90 Finder (Gjetësi DT-B90) mund të furnizohet vetë me energji për të lëshuar bip dhe drita LED të pulsojë edhe nëse bateria e kuadrit është nxjerrë.
2. Shtypni butonin për 2 ose 3 sekonda për ta ndezur para se të fluturoni
3. Mund të përdorni kanalin AUX4 (SF Switch) për të aktivizuar Zilen
4. Duhet të shtypni butonin për 2 ose 3 sekonda për ta fikur pasi të shkëputni baterinë kryesore.

Si funksionon shpëtimi Eachine M8N GPS?

1. Para se të armatoseni, GPS duhet të kërkojë më shumë se 6 satelitë për të kyçur pozicionin e shtëpisë.
2. Pasi të armatoseni, vëzhgoni të dhënat OSD gjatë fluturimit dhe funksioni i shpëtimit mund të funksionojë normalisht vetëm nëse distanca kalon 100 metra. Përndryshe, kuadri do të rrëzohet. Nëse telekomanda humb papritmas sinjalin, funksioni i shpëtimit GPS do të funksionojë automatikisht dhe do të kthehet në pozicionin e shtëpisë, por droni nuk do të ulet automatikisht. Duhet të kontrolloni lehtë shkopin për të fituar kontrollin e dronit kur sinjali i telekomandës të rikthehet dhe më pas të kontrolloni dronin për t'u ulur.
3. Për të shmangur funksionimin e gabuar, ne nuk e aktivizuam kanalin Aux për të aktivizuar funksionin e shpëtimit GPS si parazgjedhje. Mund ta vendosni vetë nga skeda e modalitetit të konfiguruesit Betaflight.

Filloni Fluturimin FPV

Instaloni fillimisht antenën në radio dhe syze. Dhe më pas ndizni Radion dhe syzet tuaja. NOVICE-IV vjen tashmë i lidhur me radion tuaj dhe në kanalin e duhur të videos që përputhet me syzet tuaja. Ndizni baterinë, vendoseni NOVICE-IV në një sipërfaqe të qëndrueshme në mënyrë që të kalibrojë. Kalibrimi zgjat disa sekonda, atëherë NOVICE-IV është gati për të fluturuar. Ju lutemi fluturoni në zona të hapura dhe larg turmës dhe ndërtesave.

1. Instaloni baterinë në radio (shfaqet në figurën A) dhe ndizni "çelësin e energjisë", shtypni çdo tast për të anashkaluar nëse shfaqet ndonjë alarm (shfaqet në figurën B) në ekran

2. Lidheni baterinë me dronin NOVICE-IV dhe sigurohuni që ta fiksoni siç duhet baterinë me rripin Lipo.

3. Ndizni syzet EV800DM, kontrolloni videon dhe statusin e informacionit oSD, sigurohuni që GPS duhet të kërkojë më shumë se 6 satelitë për të kyçur pozicionin e shtëpisë.

4. Mbajeni shkopin e gazit në pikën më të ulët dhe më pas ndërroni çelësin SE për të armatosur dronin NOVICE-IV, do të gjeni njoftimin "ARMED" (I ARMATOSUR) në ekranin e syzeve. Fluturim të lumtur dhe mbajeni të sigurt.

5. Ndërroni çelësin SB për të ndryshuar modalitetin e fluturimit (Parazgjedhur është modaliteti Ajër). Ne rekomandojmë shumë përdorimin e modalitetit Kënd për fillestarët. Motorët do të rrotullohen automatikisht kur të armatosen nëse modaliteti i fluturimit është AIR MODE (MODALITETI AJËR).


Ngarkuesi i Baterisë Lipo

Funksioni i ngarkimit Pasi të futni përshtatësit, ngarkuesit lëshojnë tingullin "drop" (pikë), ekrani tregon;
Futeni ngarkuesin e baterisë "drip - drip" (pikë - pikë) dy herë për të filluar ngarkimin. Ekrani kalon nëpër çdo seksion
tensioni total i baterisë dhe tensioni i baterisë;
Pasi bateria të jetë ngarkuar plotësisht, ngarkuesi ndalon automatikisht ngarkimin, ekrani tregon "FULL" (PLOT) dhe pulson, zilja një herë në pesë sekonda. Funksioni i shfaqjes së tensionit Futeni baterinë (pa lidhur përshtatësin),

Kontrollet e Shkopit të Fluturimit dhe Radios

Përdorni gjithmonë kujdes kur fluturoni dhe veproni në një zonë të hapur dhe të kontrollueshme.
Ju lutemi mësoni fillimisht kontrollet e fluturimit përpara se të ndizni aeroplanin për të fluturuar. Shkopi i majtë kontrollon drejtimin e gazit dhe devijimit të NOVICE-IV. Shkopi i djathtë kontrollon lartësinë dhe rrotullimin e aeroplanit.

Diagrami i Shkopit të Majtë

Diagrami i Shkopit të Djathtë

Përmbajtja e mëposhtme ka të bëjë me tutorialin e avancuar. Droni Novice-IV del tashmë i përfunduar me të gjitha cilësimet dhe i lidhur me radion. Duhen këto përmbajtje pasi të keni ri-ndezur firmuerin ose të keni bërë disa zgjidhje problemesh.

Diagrami i lidhjes së kontrolluesit të fluturimit

Procedura e lidhjes

1. Shtypni dhe mbani butonin BIND në marrës, më pas futeni USB-në për të lidhur energjinë. Pas afërsisht 3 sekondash, LED-i i kuq në marrës do të jetë i ndezur vazhdimisht, kjo tregon se marrësi është në modalitetin e lidhjes.
2. Zgjidhni protokollin Frsky D8 nga modaliteti Multi dhe më pas shtypni opsionin [BIND] (LIDH), LED-i i kuq në marrës duhet të pulsojë shpejt, kjo tregon se lidhja është e suksesshme.
   Shkëputeni USB-në dhe më pas futeni përsëri, LED-i i kuq është i ndezur vazhdimisht, që do të thotë se lidhja me radion është vendosur.


Konfigurimi i marrësit

Ju lutemi aktivizoni Serial RX për UART6 nga skeda e portit, më pas vendoseni modalitetin e marrësit të jetë marrës i bazuar në Serial nga skeda e Konfigurimit të Konfiguruesit Betaflight, më pas zgjidhni protokollin SBUS për Ofruesin e Marrësit Serial.

Vendosja e brezeve dhe kanaleve VTX

Tabela e frekuencës dhe frekuencës së kanalit:

Ka 3 mënyra për të ndërruar kanalet vtx:

1. Shtypni shkurtimisht butonin e ndërrimit për të zgjedhur kanalin VTX, shtypni dhe mbani butonin për të zgjedhur brezin VTX (Nuk mund të ruhet, do të humbasë kanalin gjatë fikjes) C
2. Shkoni te Betaflight CLI, shkruani komandën:
   Set vtx_band=3
   Set vtx_channel=1
   save (ruaj)
   Shënime: Vtx_freq duhet të përputhet me vtx_band dhe vtx_channle siç tregon lista e kanaleve VTX.
   Për shembull, nëse vendosni vtx_freq=5732, duhet të vendosni vtx_band=5 dhe VTX_channel=3
3. Aktivizoni Smartaudio për UART1, më pas zhvendosni shkopin e transmetuesit (THR MID+ YAW LEFT+ PITCH UP) për të hyrë në menunë OSD, hyni te Features (Karakteristikat), më pas hyni te VTX SA për të vendosur brezin dhe kanalin VTX


Vendosja e kanalit të syzeve dhe marrësit VTX

Butonat dhe portat

1. CH+/Bamd+
   Shtypni shkurtimisht këtë buton zgjidhni ciklet CH 1-8
2. POWER (FUQIA) dhe RETURN (KTHIMI)
   Shtypni gjatë për të nisur/fikur. shtypni shkurtimisht gjatë punës si kthim
3. SRC/MENU
   Shtypni shkurtimisht për të zgjedhur nga burimet e videos V-in/RF A/RF B/Diversity Shtypni gjatë për të thirrur MENU
4. SEARCH (KËRKO)
   Shtypni për të kërkuar automatikisht sinjalet;
5. CHARGING PORT (PORTI I NGARKIMIT)
   Port i karikimit me gamë të gjerë DC 5-18V/port rezervë energjie, zakonisht@5V/2A;
6. RESET (RIFILLO)
   Vrimë rifillimi. Fikeni pajisjen kur është e nevojshme;
7. TF CARD SLOT (SLOTI I KARTËS TF)
   Mbështet deri në 32G, zakonisht@C10;
8. VIDEO IN/AUDIO OUT PORT (PORTI I HYRJES SË VIDEOS/DALJES SË AUDIOS)
   Hyrja e videos@AV në modalitet; Dalja e audios@RF modalitet;
9. Pic/Rec
   Shtypni shkurtimisht për të bërë një pamje të ekranit dhe për të ruajtur foton
   Shtypni gjatë për të filluar regjistrimin e një videoje, më pas një shtypje e shkurtër për të ruajtur videon.

Në operacionet MENU, shtypni për të zhvendosur poshtë për të zgjedhur cilësimet; shtypni si+cilësimet; shtypni si-cilësimet.

Treguesi i ngarkimit LED: ngarkimi-i kuq; i ngarkuar plotësisht-jeshil.

Lloji i përzierësit, protokolli ESC/MOTOR dhe rreshtimi i sensorit

Cilësimet e GPS dhe Shpëtimit GPS

Kanalet e radios/Çelësi dhe vendosja e modalitetit Betaflight

Kontrolli ESC dhe Ndezja e firmuerit

1. Shkarkoni versionin e ri Blhelisuite nga: https://www.mediafire.com/folder/dx6kfaasyo24l/BLHeliSuite
2. Lidheni kontrolluesin e fluturimit NOVICE-IV me kompjuterin

3. Hapeni Device Manager (Menaxherin e Pajisjeve) të kompjuterit tuaj, gjeni Ports (Portet), ju lutemi sigurohuni që Numri Serial i portit Com është nën 255, përndryshe nuk do të mund të lidhet me BLHELISUITE. Mund ta ndryshoni numrin serial të portit si hapi i mëposhtëm:
4. Hapeni BLHELISUITE, zgjidhni SILABS BLHeli Bootloader (Cleanflight) nga skeda e tretë në anën e sipërme. Më pas zgjidhni portin e duhur Serial com dhe klikoni connect (lidh). Mund të ndizni gjithashtu versionin e ri BLHeli_s firmware nëpërmjet BLHEILISUITE, Target (Objektivi) i firmuerit është "F-H-40"


Përditësimi i firmuerit të kontrolluesit të fluturimit

1. Instaloni drejtuesin më të fundit STM32 Virtual COM Port Driver http://www.st.com/web/en/catalog/tools/PF257938
2. Instaloni STM BOOTLOAD Driver (Pajisja STM në DFU MODE)
3. Hapeni konfiguruesin Betaflight dhe zgjidhni target (objektivin) e firmuerit "BETAFLIGHTF4", më pas zgjidhni versionin e firmuerit.
4. Ka 2 mënyra për të hyrë në DFU Mode:
   1. Shtypni dhe mbani butonin e nisjes, më pas futeni USB-në në kompjuter
   2. ngarkoni firmuerin betaflight dhe shtypni "flash" (ndez), më pas do të futet automatikisht në DFU Mode.
5. Hapeni Zadig tools (mjetet Zadig) për të zëvendësuar drejtuesit nga STM32 Bootloader në WINUSB Driver.

6. Rilidheni kontrolluesin e fluturimit me kompjuterin pasi të keni mbaruar zëvendësimin e drejtuesit dhe hapeni Betaflight Configurator, ngarkoni firmuerin dhe ndizeni.
